Fabriquez vos filtres d'intraction passive

[SweetDreamsXAE5]

Yop

Edit our la chaussette, a la place d'un tuyau type canalisation une simple gaine, avec quelques angles, devrait faire l'affaire , a défaut un raccord de canalisation avec un angle ( 90° max) devrait aussi faire l'affaire , l'angle permettant de "casser" la pénétration lumineuse même a travers le filtre

Pour l'intra passive, faire des angles avec une gaine devrait aussi limiter la pollution

++



[SweetDreamsXAE5]

Yop

Salut @bigbudybud

Petite singularité : filtre d'intraction active :



Filtre G4 plié en deux sur 50cm ( box de 76cm de large) , cousu a la machine a coudre sur la longueur et l'extrémité, ,et retourné pour obtenir un rendu tubulaire, maintenu avec un collier simple sur un tube pvc 100mm qui fait la liaison avec la gaine.

Le tout avec un diamètre de 120mm (intra active canfan 100mm 200m3/h)

Le "plancher" est a 30cm de la base posé sur caillebotis via des pieds de 30cm, ce qui laisse la place au filtre + du matos ( système d'humidification) - la box faisant 210cm de hauteur [GorillaBox] , cela laisse de la marge -

Pour info les 30cm de surélévation peuvent servir a supporter un système hydro + réservoir

++ !

Edit : on m'a demandé une mise en situation :

Spoiler

++



[b0vver]

Yo les bricolos,



Il va falloir que je trouve un moyen de faire un filtre pour une Homebox (absence des scratch). Ce qui est chiant aussi, c'est qu'il suffit de légèrement boucher l'un des trous et cela fait forcer l'extra. C'est fou comment cela fait augmenter les dB. Bizarre, car c'est pas du n'importe quel extra, mais un Canfan LS 4 vitesses quoi.. + une gaine "phonictrap" qui n'est pas donné non plus. Ta beau te renseigner, lire 999 pages sur le forum. Mais au finale le bruit sera toujours présent et assez fort.. Dégoûtée. La tente en depression avec un bruit assez fort m'ont obligé d'ouvrir les trous d'intra, donc maintenant c'est un problème de fuite de lumière qui me pose le souci. Mais je pense, qu'en mettant les filtres, je reviendrai au point de depart, avec un bon bruit augmenté au niveau de l'extra.. Je vais me tirer une balle bientôt.

Peace.



[SweetDreamsXAE5]

Yop !

Deux autres réalisations :

Filtre d'intraction externe pour box de séchage ne disposant pas de chaussette (sur grille de ventilation) en partie basse et en environnement lumineux :

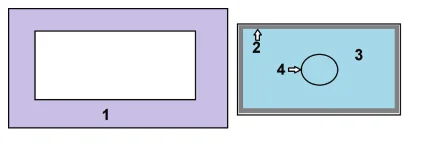

Feuille souple ( pour ce déformer avec la dépression) içi un morceau de sous-couche pour parquet flottant en rouleau

1 - Renforcé avec du scotch aluminium sur les bords intérieur et exterieur ( pas argenté : aluminium collant)

2 - Scratch sur le pourtour intérieur

3 - rectangle de filtre G4 pris entre la box et la feuille

4 - découpe dans la feuille pour laisser passer la gaine

Gaine maintenue en place et étanchéifié avec du scotch aluminium.

J'ai fais correspondre la taille de la feuille et de l'aération de la box car c'est pour du séchage, donc pas besoin d'être totalement étanche a la lumière ( pour ce faire je pense que faire dépasser la feuille de quelques centimètre et y coller un boudin d'étanchéité - type fenêtre - devrait faire l'affaire).

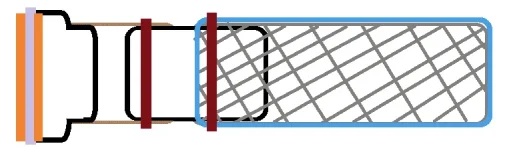

Filtre d'intraction externe pour box de croissance en environnement lumineux :



Orange : occulteur Secret Jardin 150mm [DF16 Light Baffle with Mesh]

Mauve : scotch alu pour étanchéité

Noir : adaptateur 125/150mm

Marron: gaine 125mm

Rouge : Collier de serrage

Noir : manchon raccordement 125mm

Gris : grillage nid de poule ( maintenue rond avec fil de fer standard)

Bleu : filtre G4 ' (nécessite une machine a coudre ou beaucoup de patience pour le faire a la main)





++ !



[SweetDreamsXAE5]

Yop !

Me revoilà avec un autre de mes bricolages de charlot,

ou très exactement je suis en plein démontage du coup j''ai fais des tof'.

(bon j'aurais du prendre des photos avant de tout enlever ... mais bon, j'y avais pas pensé ^^)

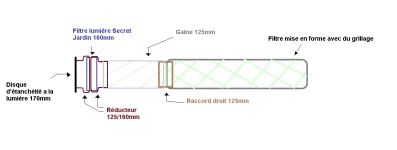

Cette fois-ci nous allons créé un filtre d'intraction spécialement prévue pour les HOMEBOX et leurs fameuses bouches d'intraction grillagé sans chaussettes...

C'est comme mettre le Nutella au Frigo, il devrait y avoir une loi contre ça

Matos nécessaire :

-De la mousse a Hotte ou spécial filtration.

-Un raccord droit 125mm + grillages

-Gaine

-Si besoin un filtre anti lumière

-2 raccord adaptateur ( içi 125=>160 ) si filtre lumière

-Scotch allu

-Grande coupelle en plastique avec un cercle découpable de 170mm ( ou tout autre plaque de plastique souple mais raide )

-Sac poubelle

-Des colliers de serrages

-Cuter, crayon, ciseaux etc ...



Voici ce que ça donne :

La connexion avec la box : un petit boudin de sac poubelle a été inséré pour bien plaquer le disque et être bien certain que cela soit étanche.



Une fois détaché



De face : notez que je viens de le retirer, le scotch allu est bien sensé recouvrir le disque sur son pourtour, n'hésitez pas a utiliser pas mal de scotch sur les deux faces ! c'est ce qui fais la solidité de la connexion.

Pour la même raison c'est scotch ALLUMINIUM qu'il faut utiliser içi. pas du scotch élastique genre atelier, ni du scotch plastique argenté...



Concernant le disque il faut absolument que la souplesse/rigidité soit proche de ce qu'on trouve avec les coupelles plastiques

puisqu'il va s''inséré en force exactement comme les disques d'obturation fournie

Pour cette raison je conseille très vivement de poncer le bord du disque pour en retirer les arrêtes puis de passer le bord rapidement a la flamme.



Le bousin démonté



Voila !

Si ça peut être utile a quelqu'un

NB : si vous n'avez pas besoin de filtres a lumière, il vous faut alors 2 raccord droits au total, j'vais pas vous faire un schéma non plus hein

Il est aussi possible de créé un raccord souple pour faire la connexion box/gaine, j''suis en cours de test (dans la semaine ou la suivantes hein ^^ ) je vous fait un schéma de principe quant j'aurais le temps.

Si vous avez des filets de séchage spécial box vous avez déjà la principe : un anneau souple mais rigide

++ !



[SweetDreamsXAE5]

Yop

Bon finalement j'me suis retrouvé avec tout ce qu'il faut a moins de 1m de moi donc j'ai fait le test :

Part 2 :

NB : C'est qu'un montage de principe pour tester la viabilité, les matériaux utilisés l''ont été en conséquences.

Il faudra :

-Fil de fer ou autre bien bien rigide

-De la bache N/B ou un sac poubelle bien opaque ou n'importe quel plastique assez épais et opaque , un carré de 50*50 ou 60*60 je crois

-Du scotch allu : il va apporter de la rigidité, vous pouvez utiliser du scotch d’atelier mais a vous de voir.

-Optionel : Un raccord droit 125 ( 125 coté box) c'est plus facile de scotcher avec un truc rigide en dessous.

On prend une bonne longueur de fil



On l'insert bien dans la gorge



On enroule les deux extrémités en s'assurant que le fil est bien au fond de la gorge sur tout le pourtour.




On retire délicatement et on viens poser ça au centre de la feuille



On dessine un cercle de +/-120mm



On fais un petit chapeau



et on découpe +/-



On retrousse et on enroule autour du fil +/-



On scotch le pourtour (oui c'est du scotch de merde pas assez large, c'est juste pour test)



On en fout aussi perpendiculairement avant/arriere pour bien sceller le tout



On insert en poussant bien le fil au fond de la gorge



On met en place la gaine face au trou (je conseille le raccord 125 a cet endroit car la gaine molle c'est chiant a scotché et si celle-ci prend de l'angle ça va réduire la taille de la gaine ...



on enroule bien et on scotch bien en travers .



Et bim une chaussette custom pour Homebox.

Notez que le fil peut être remplacé par un disque de plastique comme dans le schéma juste au dessus de ce post. Mais içi pas besoin de sacrifier une coupelle ^^

La rigidité de la connexion ne sera pas folle si vous utiliser quelque chose de moins rigide que du fil de fer et risque donc de sauter si vous tirer dessus trop fort par inadvertance.

++ !



[Antoine2cones]

Salut @PSYCHOCRACK

Ah bon d'accord, perso jamais eu de problèmes.

Merci du partage.

A plus

salut, en fait l'intraction c'était une fenetre c'est surment pour ça, desolé j'ais une demie mémoire!



[bigbudybud]

Salut PSYCHO' !

salut, en fait l'intraction c'était une fenetre c'est surment pour ça, desolé j'ais une demie mémoire!

J'ai pas tout compris mais merci d'avoir fait remonter ce petit Tuto qui est encore d'actualité, et qui pourra encore servir à certains !

Pour revenir sur certains de mes propos, j'ai quand même refait les miens il y a quelques temps car ils commençaient à prendre de l'âge.

Tchu !



[Antoine2cones]

salut, à vos bon service monsieur! ^^

je croyais encore répondre à un post à peut prés neuf, en fait je disais que tu à raison, en fait mon intraction avec le filtre à charbon mousse c'était direct dehors c'est pour ça que je disais :
