Le réflecteur ventilé

Par Invité ,
Le réflecteur ventilé

Le réflecteur ventilé




1. Le matériel nécessaire



-votre lampe HPS (avec réflecteur)
-une plaque de verre de la dimension de votre réflecteur
-du scotch résistant à la chaleur
-une gaine de diamètre 125
-une barquette aluminium
-un cutter et une pince








2. La réalisation







2.1. Préparation




Devisez votre ampoule et nettoyez votre réflecteur







2.2. Mise en place de la gaine

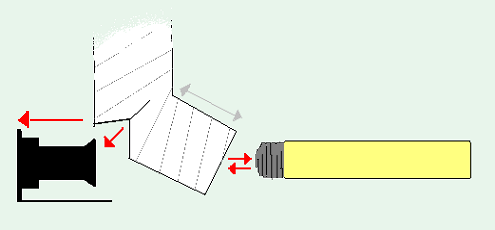

Prenez votre gaine et incisez-la entre 2 spirales comme montré sur le dessin.
Mettez la gaine en place et revissez l ampoule
Remarque : prenez soin de laisser une distance de façon à ce que la gaine enveloppe la douille de l'ampoule. L'incision doit faire la largeur de la platine de support



Vue de dessus






Vue de côté










2.3. Mise en place de la plaque de verre




Votre plaque de verre doit faire la dimension de votre réflecteur (faites-la couper par un vitrier
Placez la plaque de verre sous le réflecteur et scotchez-la



Vue de face






Vue de côté










2.4. Colmatage du cool tube




Il ne vous reste plus qu'à colmater l'arrière de votre cool tube (du côté de la gaine)

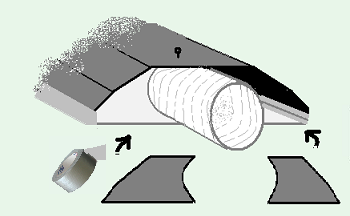

Pour cela, il vous faut découper dans des barquettes aluminium les plaques que vous allez scotcher sur l'arrière du cool tube



Vue arrière










2.5. Raccordement à l extraction




Il ne vous reste plus qu'à relier la gaine de diamètre 125 à l extracteur
Je vous conseille un 450m3/h pour une 400W
Remarque : Vous pouvez rajouter une deuxième gaine sur l'avant du cool tube mais ne colmatez pas l'avant du cool tube car cela risquerait de ne plus amener l'air qui permet à la vitre de ne pas casser.



v/c Dad-
