Problème allumage 1000w 400v DE

[4art6 2]

Alors bonjour tout le monde, je suis fraîchement inscrit bien que ça fasse des années que je trouve des réponses sur ce forum.



Mais il y a une réponse que je ne trouve pas.



Je n'arrive pas à faire fonctionner mon kit 1000w 400v DE composé du ballast et un réflecteur lumatek, et d'une ampoule OCL 1000w 2K.



Bon j'ai fais tout les branchements correctement, j'ai fixé mon ampoule. Et quand je branche le ballast, il n'y plus rien. J'entends un léger "clic" du ballast et rien d'autre.



Avez vous des conseils ou idées à suggérer ?



Merci d'avance à tous.

















[Lamic-Tal 3 290]

Yop,



il faudrait pouvoir vérifier ton cablage,



l'ampoule est suffisament vissée ?



tu n'as pas une 2eme ampoule je pense ?





[4art6 2]

Hey merci de ta réponse



Je t'avoue que tout était pré cablé je ne pense pas que le soucis viennes du câblage.



Pas de 2eme ampoule et c'est un modèle qui ne se vis pas. C'est une ampoule Double Ended

[Le Sultan 2 223]

Salut ,



Est-ce que sur le ballast tu as une led verte ? Sur les plus récents ballasts il me semble qu'elle est présente et en fonction du clignotement tu peux te référer au manuel pour voir de quel problème il s'agit .



@+

[4art6 2]

Salut, est bien non il n'y a aucune led, aucun bouton etc..

À part le dimmer pour la puissance de sortie

[Lamic-Tal 3 290]

Yop,



si tu penses que le soucis ne vient pas du cablage alim -> ballast - > réflecteur



alors ça vient soit de l'ampoule soit du ballast.



Sinon faut voir le dimmer du ballast, si tu t'y connais retire-le !





Bon courage



[Le Sultan 2 223]

Re ,



Pour le dimmer c'est quasi impossible à retirer , les composants sont coulés dans de la résine à l'interieur du ballast .



Est-ce que les "antennes" (les fils métalliques qui sortent de chaque côté de la lampe) sont bien droites ? C'est quel modèle de réflecteur que tu as ? Un où tu insères la lampe et tu la pivotes de 90° (et éventuellement un système de verrouillage ?) ?



Si ça vient pas de là comme dit plus haut , commence par racheter une lampe neuve .



+

[Lamic-Tal 3 290]

Re,

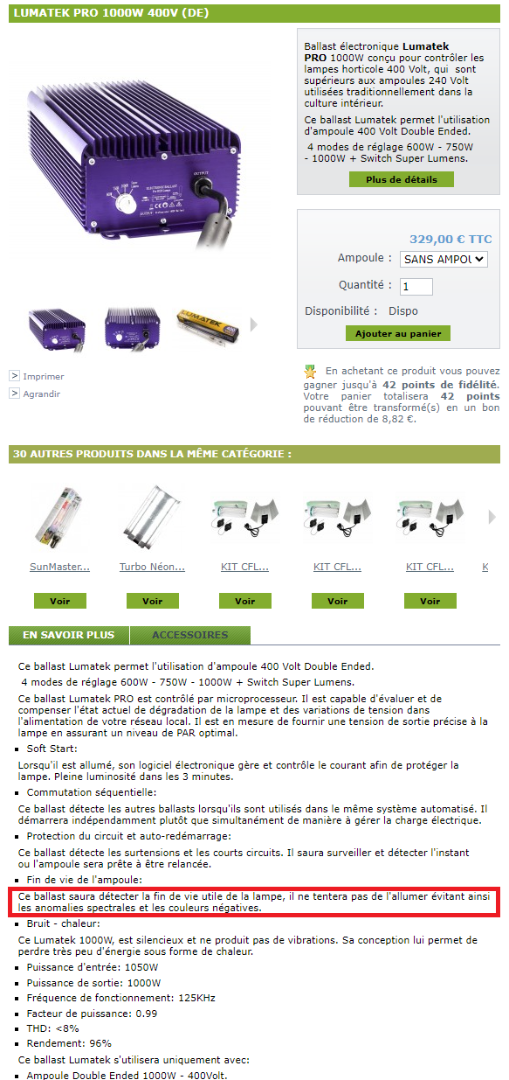

clic pour agrandir



J'ai un ballast Sunlight 400w bien lourd qui est rempli de résine anti-feu et ouais on peut même pas toucher au dimmer ni les connexions phase neutre terre..



mais j'ai un ballast Lumatek 400w qui dans la partie dimmer et connexion n'est pas plein de résine on peut shunter le switch dimmer,



mais en fait je pensais qu'il parlait d'un dimmer potentiomètre extérieur..



C'est probablement soit la connexion physique de l'ampoule soit l'ampoule HS.. faudrait pouvoir tester l'ampoule sur un autre ballast compatible,



un simple test de continuité ne doit pas fonctionner ! ?





Modifié décembre 19, 2022 par Lamictal
?

[mastiff 3 033]

Bonjour @4art6 ,



Réflexion d'un profane...



Y a t'il, sur le ballast, un témoin lumineux quelconque indiquant son fonctionnement, ou éventuellement, as-tu testé celui-ci (... avec un multimètre) ?



A+.





[Heka 5 803]

plop!



Citation

un simple test de continuité ne doit pas fonctionner ! ?

non

Citation

as-tu testé celui-ci (... avec un multimètre) ?

ce n'est pas une bonne idée, l'amorceur peut envoyer 5000V dans ce genre de truc ...

prenez garde également si vous mettez les mains dedans (même le truc débrancher) a ne pas vous faire pruner par la décharge du condensateur, c'est douloureux ...



@+

[mastiff 3 033]

Bonsoir @Heka ,

il y a 19 minutes, Heka a dit:

... l'amorceur peut envoyer 5000V...



Aïe... j'avais oublié.

(Mais j'ai spécifié que j'étais profane et de plus, je n'ai jamais utilisé ce type d'éclairage ! ).



A+.

[Le Sultan 2 223]

Re ,



@mastiff Non justement , il a l'ancien modèle sans la LED / connexions IN et OUT pour controller externe



Si le souci ne vient pas des connectiques de la lampe (c'est relativement fragile les "antennes" d'une DE) ou du réflecteur (mauvais contact , lampe mal installée) :



Commence par remplacer le "moins coûteux" donc une lampe , environ 100E . Si ça fonctionne tjrs pas alors c'est le ballast et tu es bon pour passer à la caisse 😕



++





[mastiff 3 033]

Bonsoir @Le Sultan ,



N'y a t'il aucun moyen de s'assurer du bon fonctionnement du ballast...?

Cela éviterait un achat de lampe qui n'est peut-être pas nécessaire...



A+.

[Le Sultan 2 223]

Re @mastiff



Non pas d'autre moyen à ma connaissance . Tu n'as pas répondu pour l'état de la lampe (antennes) et du modèle de réflecteur , c'est un tekken lumatek ?



++

[4art6 2]

Salut à tous

Merci pour vos pistes je négocie pour échanger mon ampoule.

J'utilise un ballast réflecteur Tekken oui ainsi que le ballast lumatek

L'état de la lampe est nickel elle m'a était conseillé par mon GS qui n'en avait plus en stock.

Oui c'est le modèle sans led donc je ne connais pas sa réf.



[Boogerman 6 413]

yop



Le 19/12/2022 à 20:07, mastiff a dit:

N'y a t'il aucun moyen de s'assurer du bon fonctionnement du ballast...?





ramener l ampoule ET le ballast au gs , tester le tout sur place... vu que tu dis profane en elec c'est le plus simple amha

a+

[mastiff 3 033]

Bonjour @boogerman ,



Dans ce cas, ce sera le plus simple pour son utilisateur.

Moi, je ne suis qu'un passant qui s'arrêtait pour donner son avis !



A+.

Modifié décembre 21, 2022 par mastiff

[4art6 2]

Bon alors j'ai enfin reçu le nouveau ballast de chez Lumatek (1000w 400v)

J'ai toujours un soucis, l'ampoule ne s'allume pas, et la LED clignote 6fois. (Ce n'est pas écrit dans le manuel)

Si quelqu'un a une idée

[4art6 2]

D'après le manuel "6xflash = ignition busy"

Si quelqu'un a une idée..

Merci d'avance



[Lamic-Tal 3 290]



Yop,



quand tu dis que tu as tout branché correctement tu es sur de ne pas avoir inversé les 2 fils qui vont vers l'ampoule ?

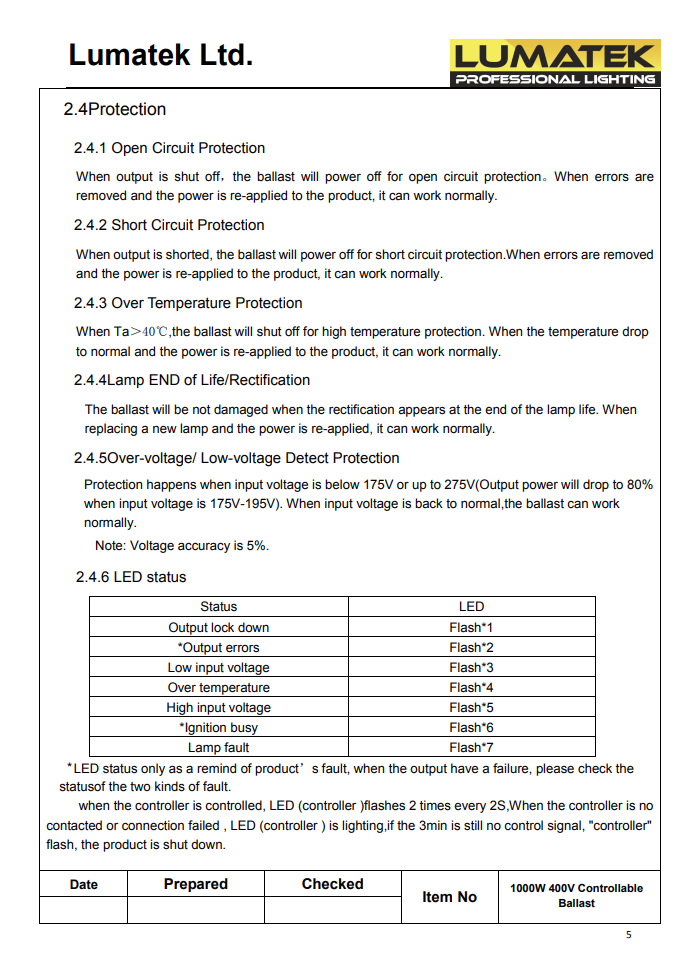

Sinon perso j'ai trouvé ça:



https://www.hobbygrow.cz/user/related_files/lumatek_1000w_400v_control.pdf



ignition busy = allumage occupé

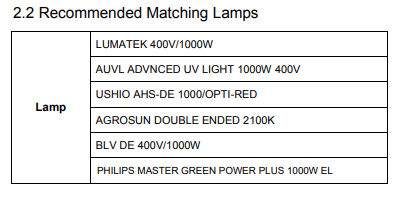

Les ampoules qui vont bien avec:





Modifié janvier 17, 2023 par Lamictal
!
