Installation table à marée

[Boogieman 0]

Bonjour à vous,

je me permet de solliciter la communauté des cultivateurs car je rencontre un soucis d installation pour une table à marée que le on m’a donné sans schéma d’installation.


j ai des doutes sur l’installation du système de pompe

quelqu’un peut il m’expliquer ?
j ai deux pompes de débits différents.

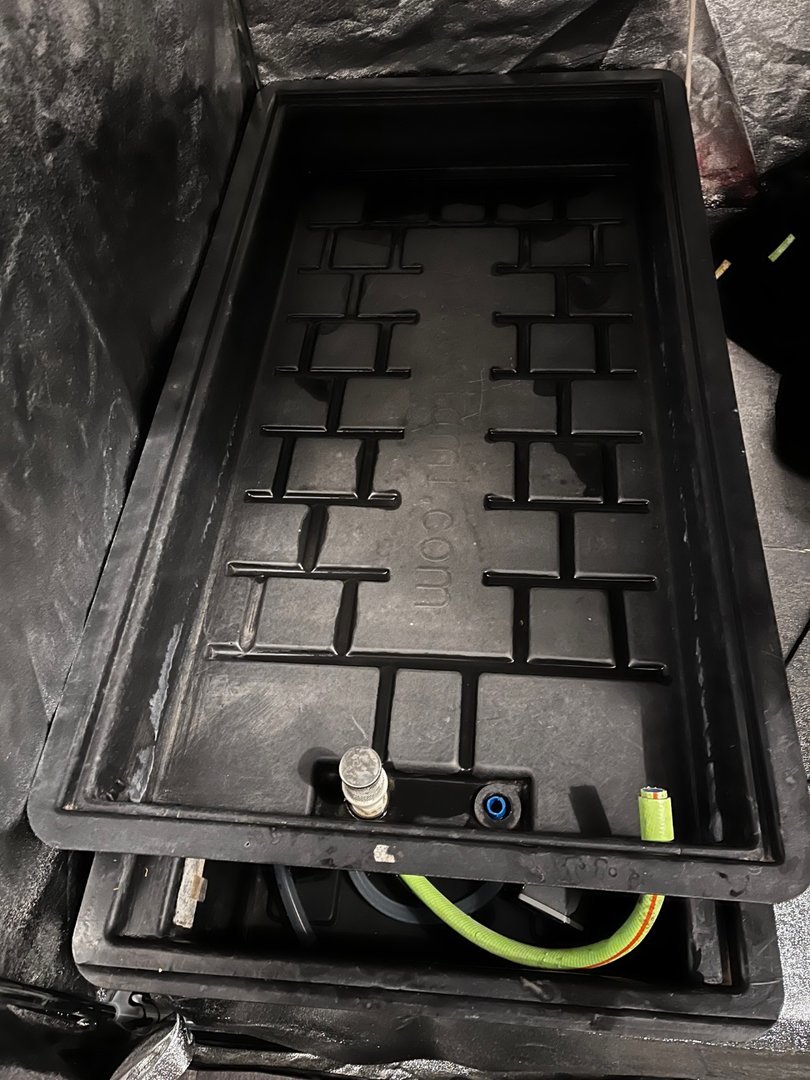

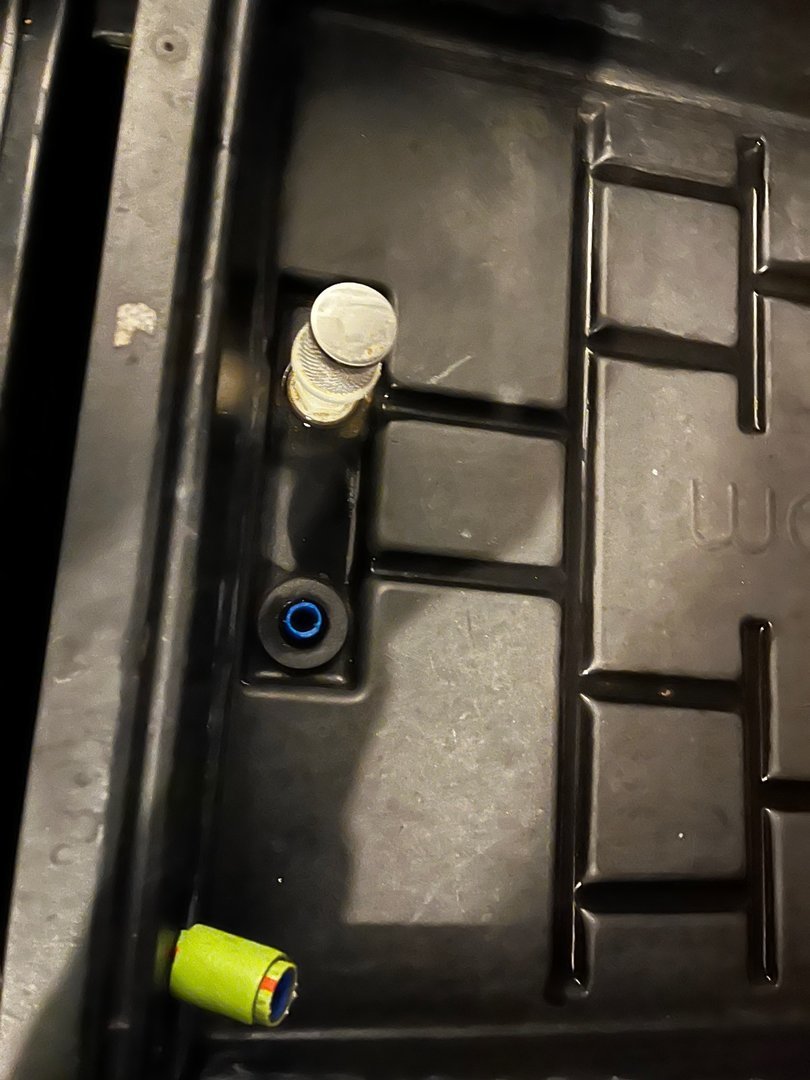

je suppose que la connexion de gauche avec la grille est l’évacuation du trop plein, mais dois je brancher la pompe sur celui du milieu ou celui de droite. J ai essayé les deux et je n’ai pas trouvé ça concluant.

merci d avance pour vos reponses

[Indi-Punky 18 358]

Bonjour



Normalement le trou de gauche sert a évacuer l'eau celui de droite pour l'arrivée d'eau.

Je dis normalement car là y a un autre trou qui pour moi n'est pas censé être là. (celui tout a droite)



Faudrait savoir pourquoi la personne l'a rajouté. (je dirais pour un apport d'eau supplémentaire, une montée plus rapide de la marée.)

[Boogieman 0]

il y a 11 minutes, Indi-Punky a dit:

Bonjour



Normalement le trou de gauche sert a évacuer l'eau celui de droite pour l'arrivée d'eau.

Je dis normalement car là y a un autre trou qui pour moi n'est pas censé être là. (celui tout a droite)



Faudrait savoir pourquoi la personne l'a rajouté. (je dirais pour un apport d'eau supplémentaire, une montée plus rapide de la marée.)

C est exactement ce que j imaginais. Au départ jai branché la pompe sur le trou du milieu mais quand le bac est rempli et que la pompe s arrête l eau ne s évacue pas, n est elle pas censé redescendre dans le bac inférieur ? Sinon elle reste continuellement dans l’eau, non ? Ou j ai pas bien compris le système ?

[Indi-Punky 18 358]

Re



Le morceau de tuyau qui est dans l’évacuation doit limiter la vidange.

Faite un essai sans et sinon voir si la crépine d’évacuation n'est pas bouchée.

[Boogieman 0]

il y a 12 minutes, Indi-Punky a dit:

Re



Le morceau de tuyau qui est dans l’évacuation doit limiter la vidange.

Faite un essai sans et sinon voir si la crépine d’évacuation n'est pas bouchée.

Donc on est d’accord qu’une fois la pompe arrêtée, l’eau doit redescendre dans le bac inférieur (désolé je suis totalement débutant avec cette technique) ?

[Indi-Punky 18 358]

Re,



Oui c'est ca

elle se remplie d'un coté et se vide de l'autre.

[Boogieman 0]

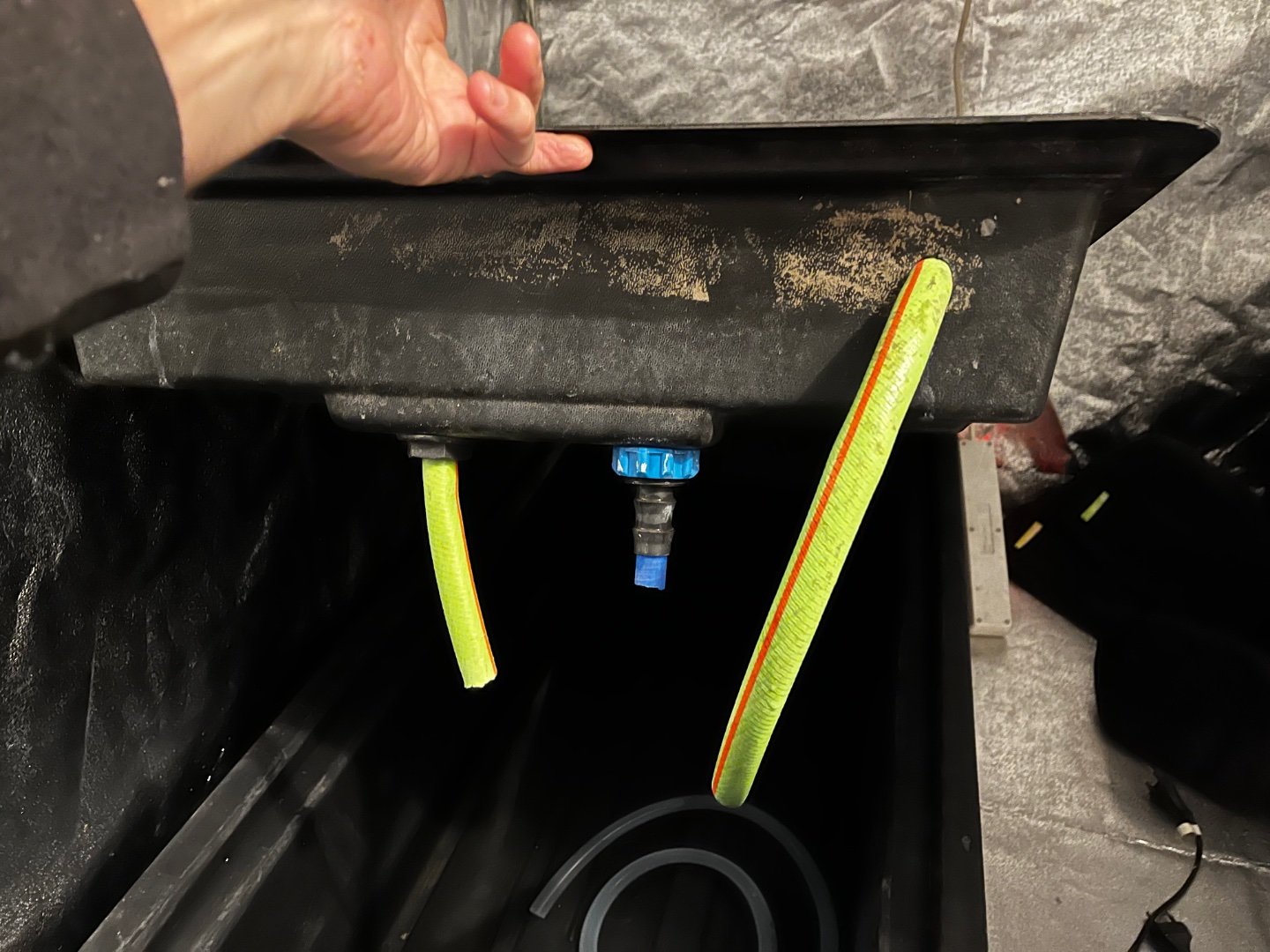

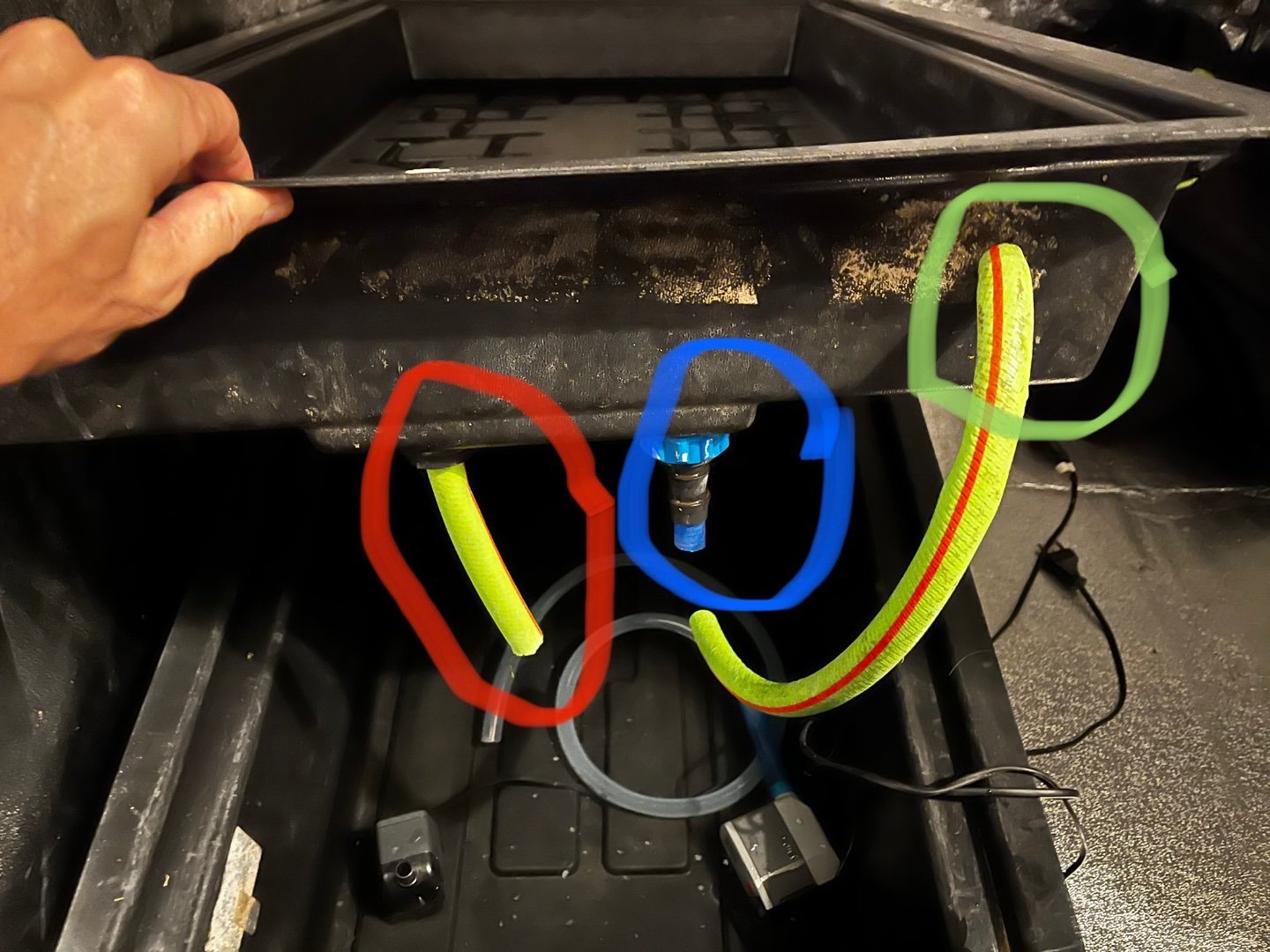

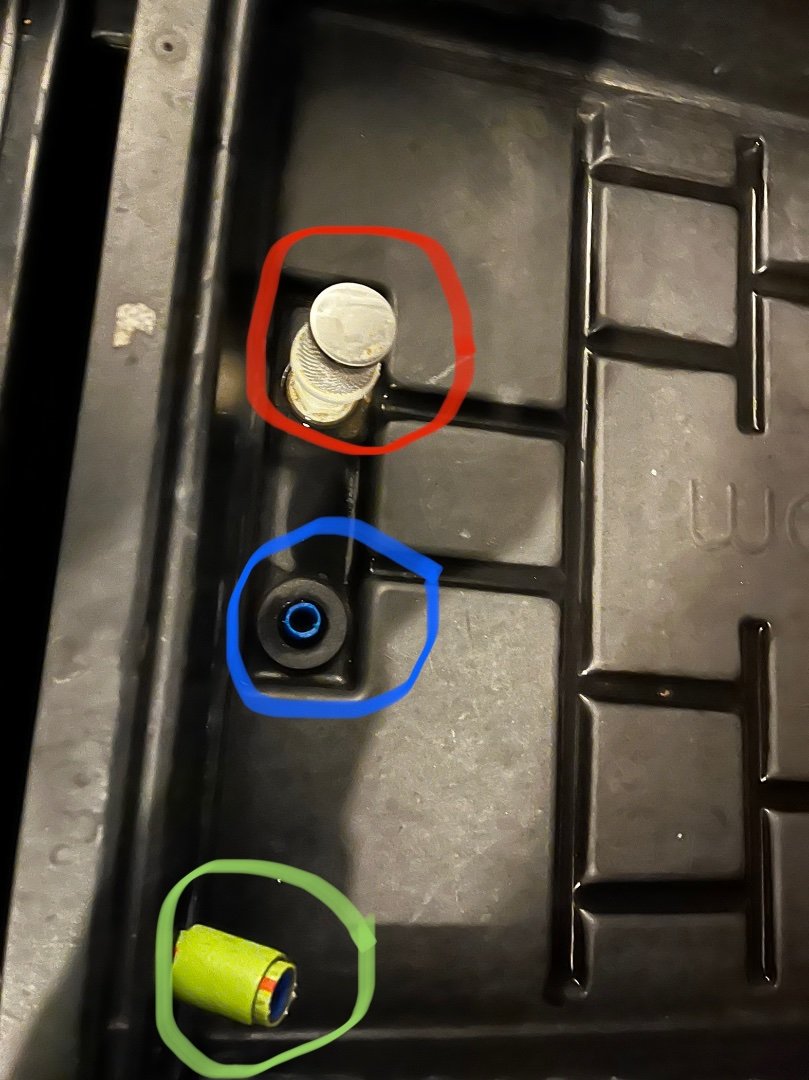

(Cf photos)



en rouge : évacuation trop plein



en bleu : arrivée d’eau pour remplir le bac supérieur mais en branchant la pompe dessus, l eau ne s évacue pas en dessous du niveau du trop plein.



en jaune : autre arrivée d’eau ? J ai essayé mais du coup le bleu devient l évacuation et elle est trop rapide, le débit de la pompe n est pas supérieur à l évacuation.
j ai regardé le bouchon du bleu et ne me semble pas avoir de retour qui permettrait l évacuation après le cycle de la pompe.

c est vraiment la que je bute. Est ce que j’ai tout le matos suffisant ?

[SweetDreamsXAE5 907]

Yop !



Le jaune je dirais que c'est un trop plein supplémentaire pour éviter un débordement si rouge débite plus que bleu.



Edit : enfin  l''inverse : si bleu > rouge



++ !

Modifié juin 13, 2022 par SweetDreamsXAE5

[Le Sultan 2 216]

Salut ,



+1 @SweetDreamsXAE5 .



Le bleu c'est là où se branche la pompe , quand elle fonctionne normalement le niveau doit se stabiliser à hauteur de la partie rouge avec le filtre .



Quand la pompe est off , normalement la solution se vide par le même chemin (bleu) .



Comme dit par le collègue au dessus le vert ça doit être une sécurité si jamais le filtre se retrouve bouché .



@+

[Boogieman 0]

Il y a 4 heures, Le Sultan a dit:

Salut ,



+1 @SweetDreamsXAE5 .



Le bleu c'est là où se branche la pompe , quand elle fonctionne normalement le niveau doit se stabiliser à hauteur de la partie rouge avec le filtre .



Quand la pompe est off , normalement la solution se vide par le même chemin (bleu) .



Comme dit par le collègue au dessus le vert ça doit être une sécurité si jamais le filtre se retrouve bouché .



@+

Salut,



ton explication est celle qui m a paru dès le départ la plus logique mais durant mes tests j avais pas l impression que l’eau s’évacue par le bleu. Le bouchon ne me permet pas et j ai pas l impression que l’eau puisse faire marche arrière dans la pompe malgré la gravité, mais encore une fois je n étais sure de rien.
ma crainte est de voire mes plants baigner dans un fond d eau qui ne redescend pas entre deux cycles de marée montante.

En tout cas merci à tous pour le temps consacré à ma problématique.

merci les gars

[Le Sultan 2 216]

Re @Boogieman ,



Je comprends pas , de quel bouchon tu parles ?



++

[Boogieman 0]

il y a 2 minutes, Le Sultan a dit:

Re @Boogieman ,



Je comprends pas , de quel bouchon tu parles ?



++

Désolé je me suis mal exprimé, je parle du tuyau bleu. J imaginais que dans la partie du pas de vis bleu, il y aurait un système de retour à l intérieur permettant à l eau de monter par le tuyau et redescendre plus lentement par ce « bouchon bleu » (je ne sais pas comment l appeler) mais ce n est pas le cas. C est pourquoi en branchant la pompe à cet endroit l eau ne pourra s évacuer par le trop plein. Étant lui même quelques cm plus haut que le bleu, ça va me laisser un fond d eau dans lequel les racines vont continuellement tremper, je ne pense pas que ça soit bon mais comme je suis pas expert dans le domaine, ce n est qu’une hypothèse d ou mon intervention ici.

[Le Sultan 2 216]

Re ,



Logiquement l'eau doit pouvoir circuler dans les deux sens dans le tuyau bleu , sauf si il y a un clapet anti retour mais je n'en vois pas . En gros ça devrait donner ça:



Pompe ON : l'eau arrive par le bleu , remplit la table jusqu'à la partie rouge , qui sert à maintenir un niveau et éviter que ça déborde .

Pompe OFF : l'eau se vide par le bleu , jusqu'à ce qu'il reste seulement un peu d'eau dans les rainures de drainage (c'est normal)



++

[Indi-Punky 18 358]

Bonjour



Comme je l'ai dit avant, il faut tester en retirant les morceaux de tuyau des entrées /sorties.

Ils diminuent le débit sortant et entrant.



[Le Sultan 2 216]

Re ,



@Indi-Punky Couper la partie du tuyau (élément rouge) en dessous de la table ? Ok par contre pour l'entrée je vois pas trop l'idée ? Un schéma pour illustrer le fonctionnement normal d'une tam :





++

[Indi-Punky 18 358]

Re,



On voit mal, mais si le tuyau dans l’évacuation est remonté trop haut dans la crépine il limite la hauteur d’évacuation. (la personne l'avait certainement mis pour réduire la hauteur de chute de l'eau et le bruit.)

Pour le tuyau bleu, il sert a rien, il n 'est pas branché sur l'arrivée, il est glissé dedans, réduction de diamètre = réduction de débit et comme il dépasse sur la face supérieur il augmente la hauteur de refoulement aussi.



Aucun de ces tuyaux n'est nécessaire pour un fonctionnement normale, d’où ma phrase de tester sans.



[Boogieman 0]

Il y a 6 heures, Le Sultan a dit:

Re ,



Logiquement l'eau doit pouvoir circuler dans les deux sens dans le tuyau bleu , sauf si il y a un clapet anti retour mais je n'en vois pas . En gros ça devrait donner ça:



Pompe ON : l'eau arrive par le bleu , remplit la table jusqu'à la partie rouge , qui sert à maintenir un niveau et éviter que ça déborde .

Pompe OFF : l'eau se vide par le bleu , jusqu'à ce qu'il reste seulement un peu d'eau dans les rainures de drainage (c'est normal)



++

C est exactement ce à quoi je m attendais mais le tuyau rouge ne laisse pas de retour arrière ni via la pompe à priori

Il y a 5 heures, Le Sultan a dit:

Re ,



@Indi-Punky Couper la partie du tuyau (élément rouge) en dessous de la table ? Ok par contre pour l'entrée je vois pas trop l'idée ? Un schéma pour illustrer le fonctionnement normal d'une tam :





++

Merci pour le schéma, je pensais à ca mais comme cite juste avant l eau ne revient pas en arrière une fois la pompe arrêtée.

[Boogieman 0]

N étant pas expert en hydro, est ce que ça ne serait pas juste une « table hydro »  et non une table à marée ? D ou un niveau minimum d’eau constant mais un système de circulation de l eau via la pompe ?
j ai essayé de trouver le modèle sur internet mais à priori la marque ne fait plus du tout ce type de modèle.
