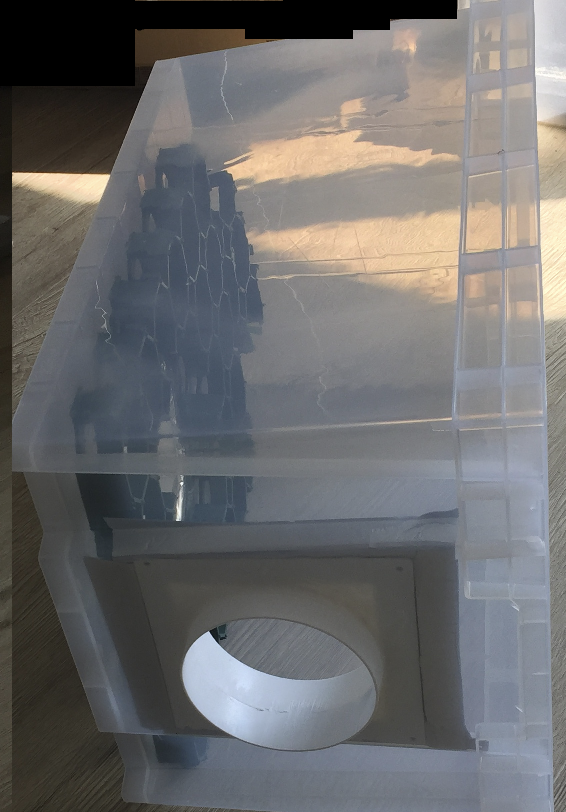

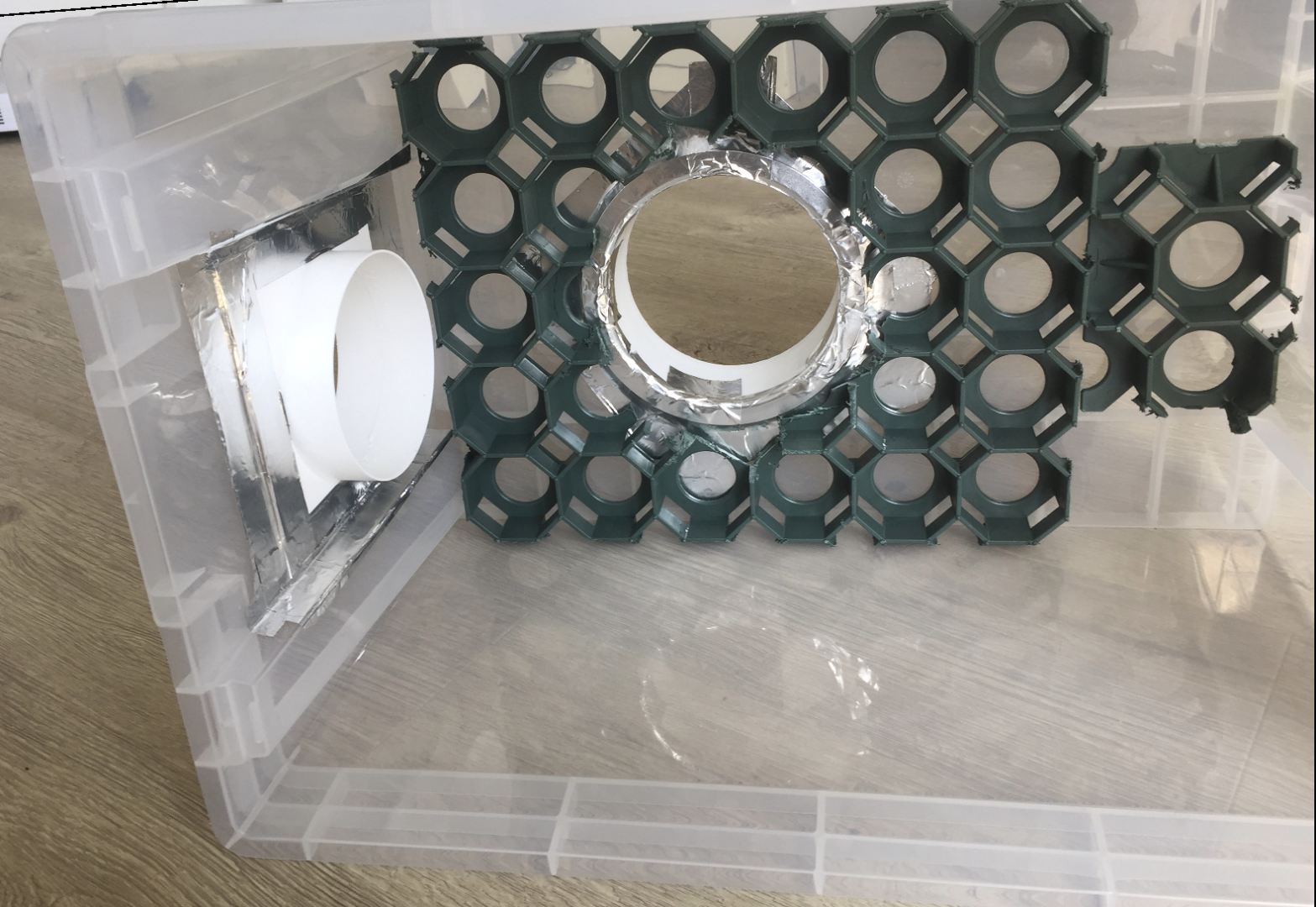

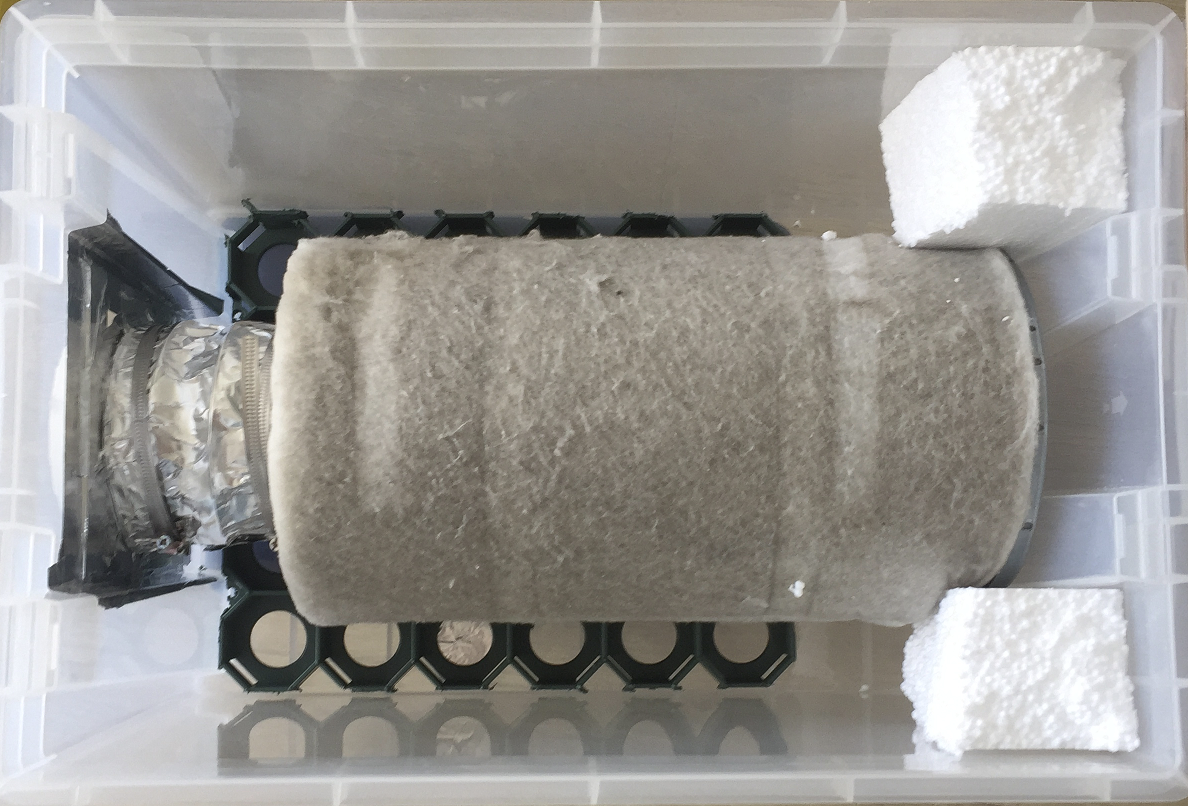

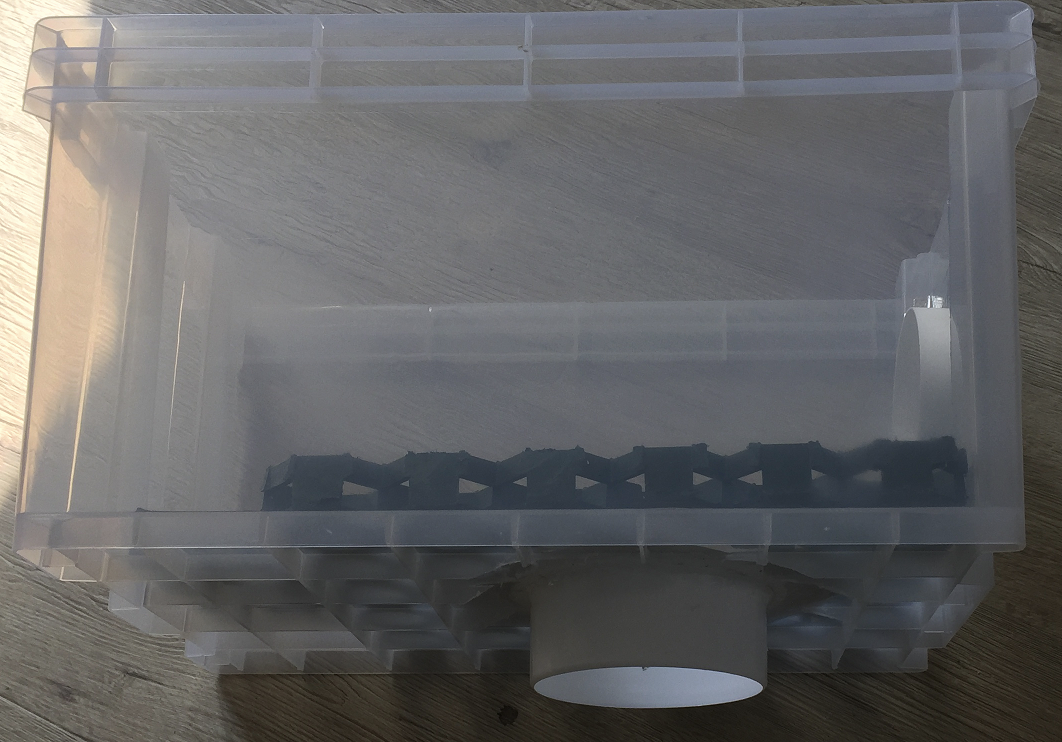

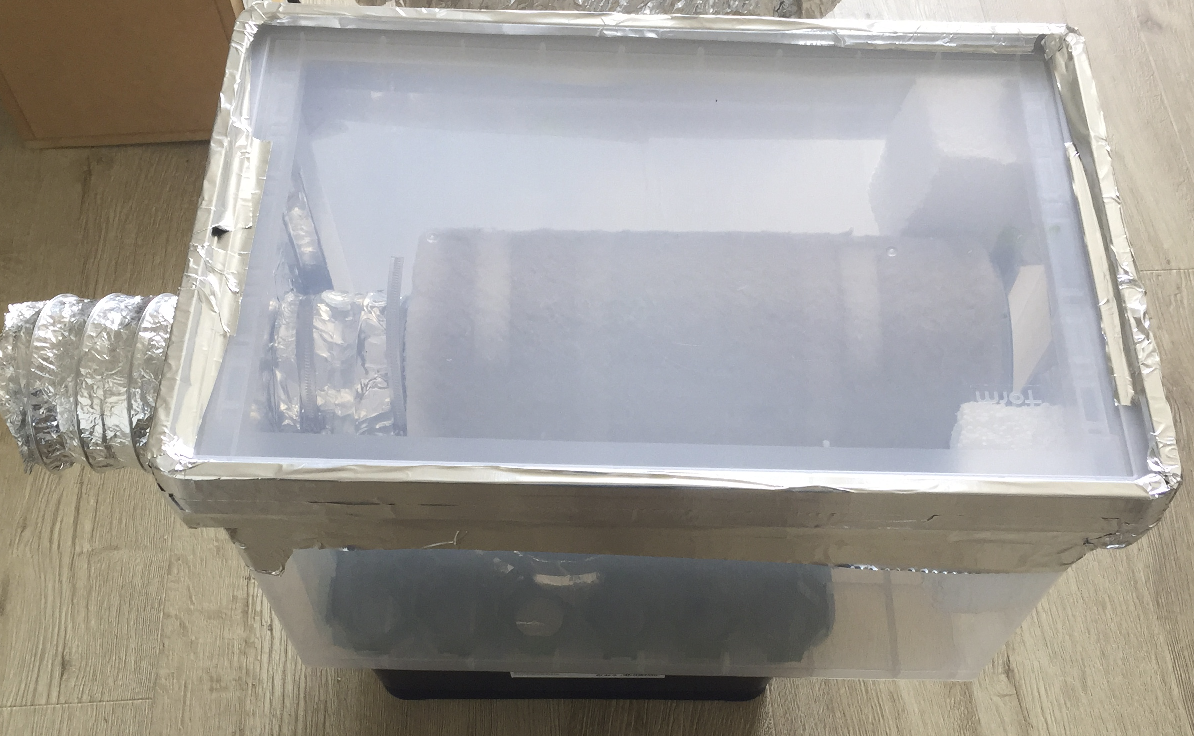

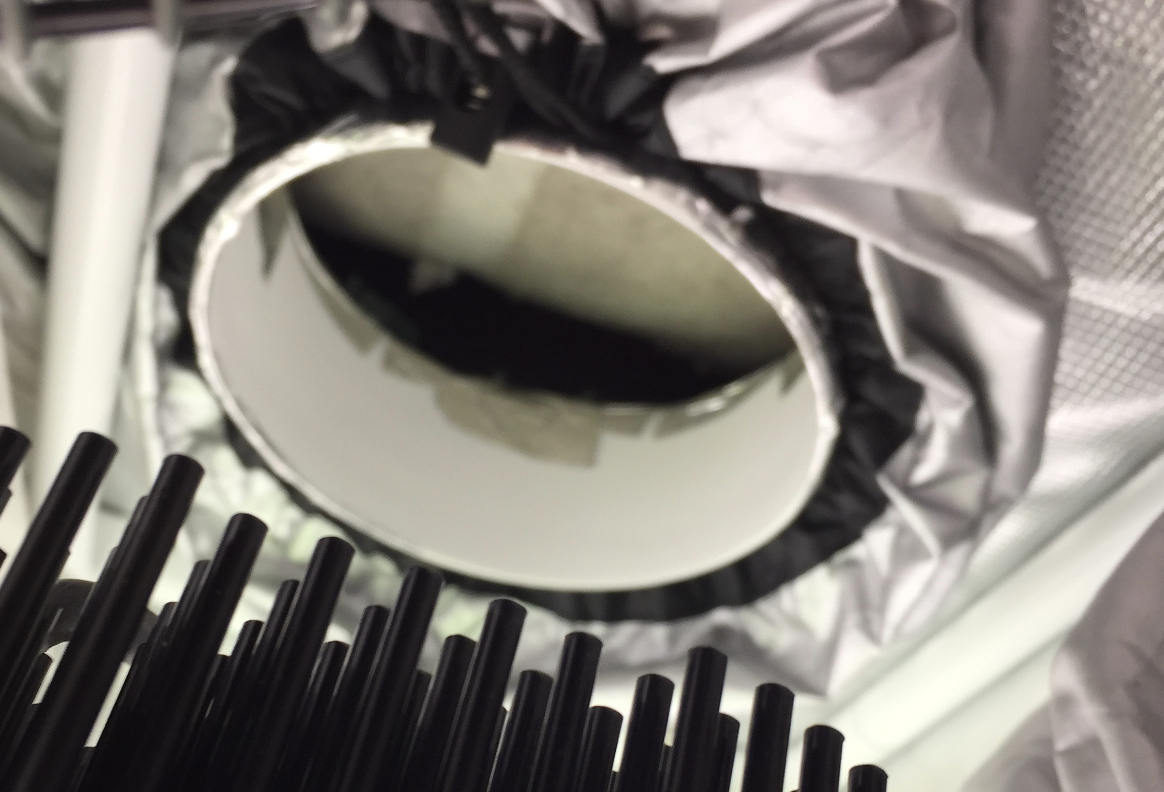

SweetDreamsXAE5 915 Posté(e) avril 23, 2022 Partager Posté(e) avril 23, 2022 (modifié) Yop ! Confronté a un problème de hauteur disponible [ ma OMG de RipperSeeed qui ma fait un strech plus important que calculé ] J'ai bricolé avec les moyens du bord pour le sortir de la box Mon fac est un Primaklima de 205x400 en 125mm (410mm avec la flange), la box est une Gorilla 2x2.5 [61x76x210] avec une entrée dans le haut de la box J'ai eu besoin : Une caisse plastique de 600x310 premier prix deux flanges Une simple en 150mm Une double en 125mm Pistolet a colle chaude Scotch aluminium Une dalle a engazonner De la gaine et des colliers de serrages Dremel / Cutter / Compas / deux morceau de polystyrène pour caler le fac pendant que je le monte au dessus de la box. Coût total : 25€ , la caisse 8€, les deux flanges 9€, la dalle 4€, le scotch 4€, le reste je possédais déjà (je suis allé dans un Brico Discount' pour ces prix la, j'ai regardé les prix dans des grandes enseignes, il faut presque compter le double ... ) vue d'ensemble double flange collé par l’intérieur et sécurisé au scotch alu' vue intérieur, la flange d'entrée a également été collé a la colle chaude + scotch alu par l'intérieur mise en place su fac et sécurisation avec deux bloc de polystyrène [ la chaussette a eu le droit a un ptit coup d'aspirateur après la photo ] Prêt a mettre en place Vue de l'intérieur de la box [ ouais, il reste pas beaucoup de place j'ai galéré a prendre la photo ] Du coup il faut bien vérifier que le fac avec sa flange + la flange de connexion a l’extracteur rentre bien dans la box ( j''ai 2cm de débattement entre les deux pour ma part) La dalle a engazonner sert a mettre de niveau le fac avec la sortie + permet a l'air de circuler librement ( içi l'entrée est juste en dessous du FAC), c'est pratique car c'est plein de trou Révélation Bien vérifier que les faces (planes) sur lesquels vont être percé les trous pour les flanges sont assez grande, et bien mesurer les différentes hauteurs de l'extraction/flange/Fac pour tout bien aligner. Les flanges sont étanchéifié a la colle chaude + scotch aluminium Le capot lui l'est simplement au scotch aluminium. Enfin, la caisse a été peinte a la bombe noir ( ouais j'avais zappé que transparent serait un problème ) Voila pour mon montage de charlot bis mais qui fonctionne parfaitement et ma fais gagner 20cm J'aurais bien utilisé une flange 200 ou 250 pour l'entrée mais y'en avais pas en plastique a Brico Discount' ++ ! Edit : J'ai rechargé des tof' de meilleur qualité Petit détail qui a son importance : les découpes ont été faites a la dremel : le plastique étant de qualité médiocre il est cassant donc pas possible de le faire proprement a la scie. La dremel fais plus fondre que découper le plastique mais au moins c'est "propre" ++ ! Edit 2 : J'viens d'y penser mais ça permet aussi de transformer un Fac classique en Fac Inline en mettant les flanges a chaque extremité. ++ Modifié août 9, 2022 par SweetDreamsXAE5 1 Lien à poster Partager sur d’autres sites
