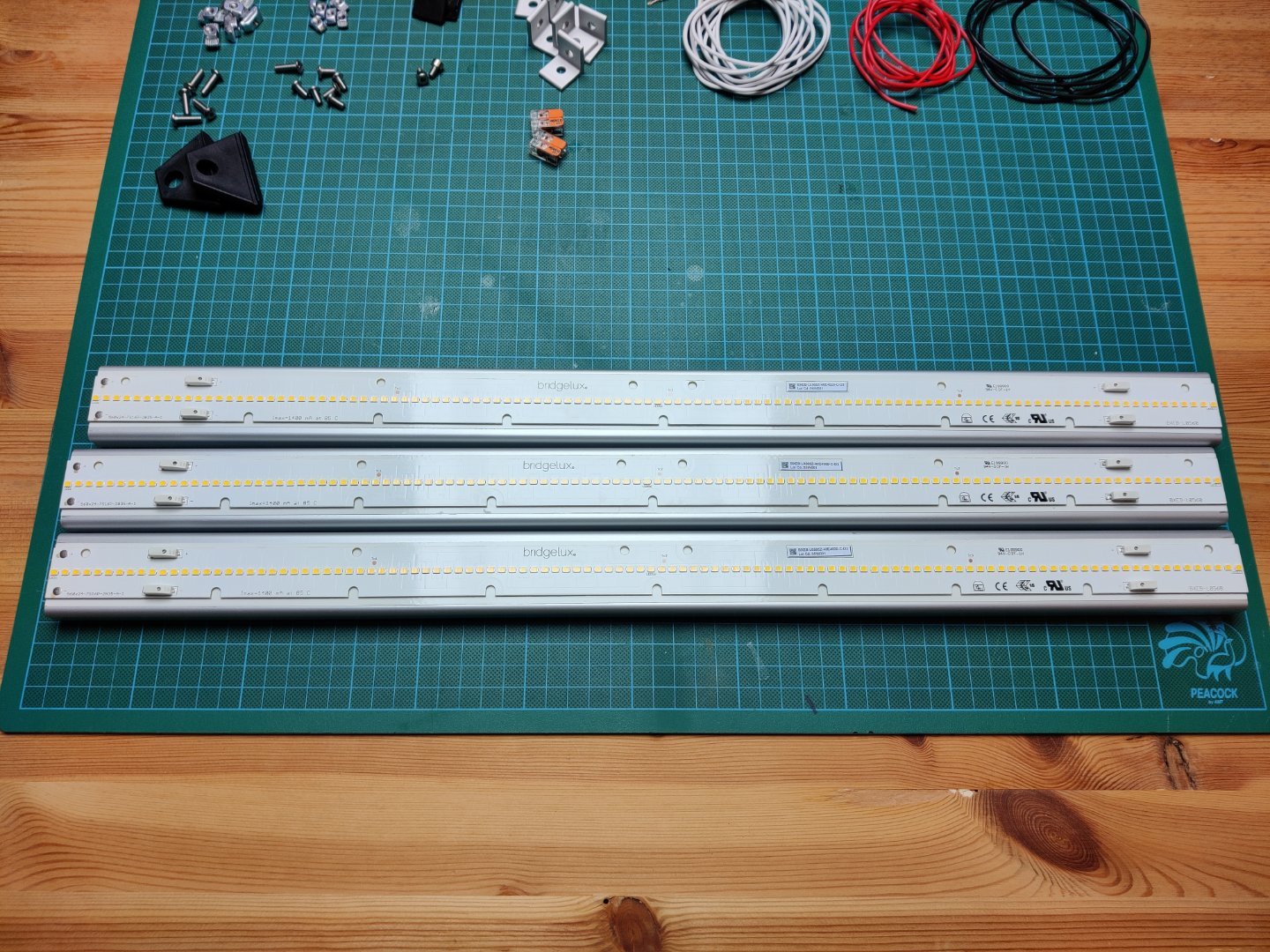

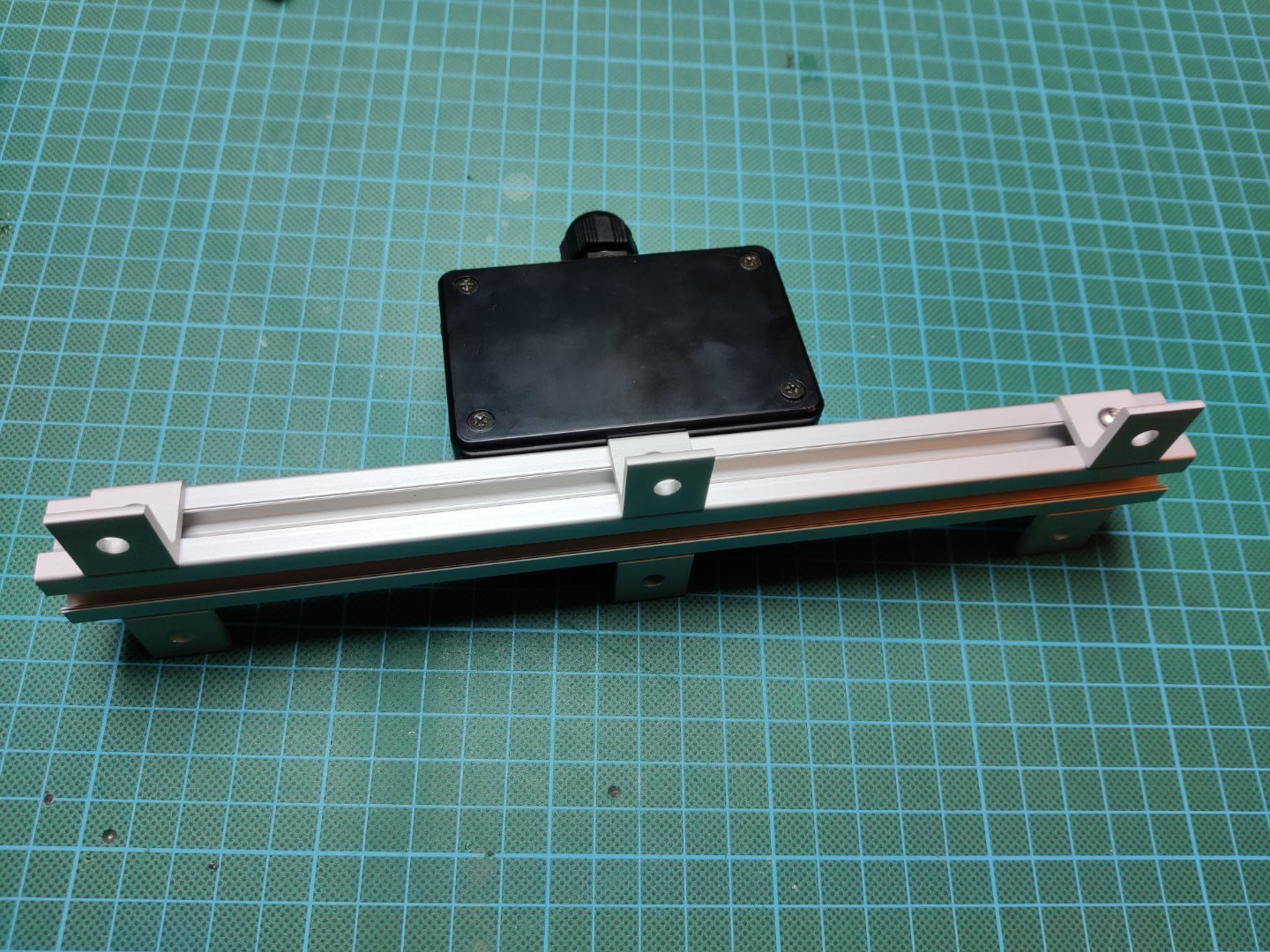

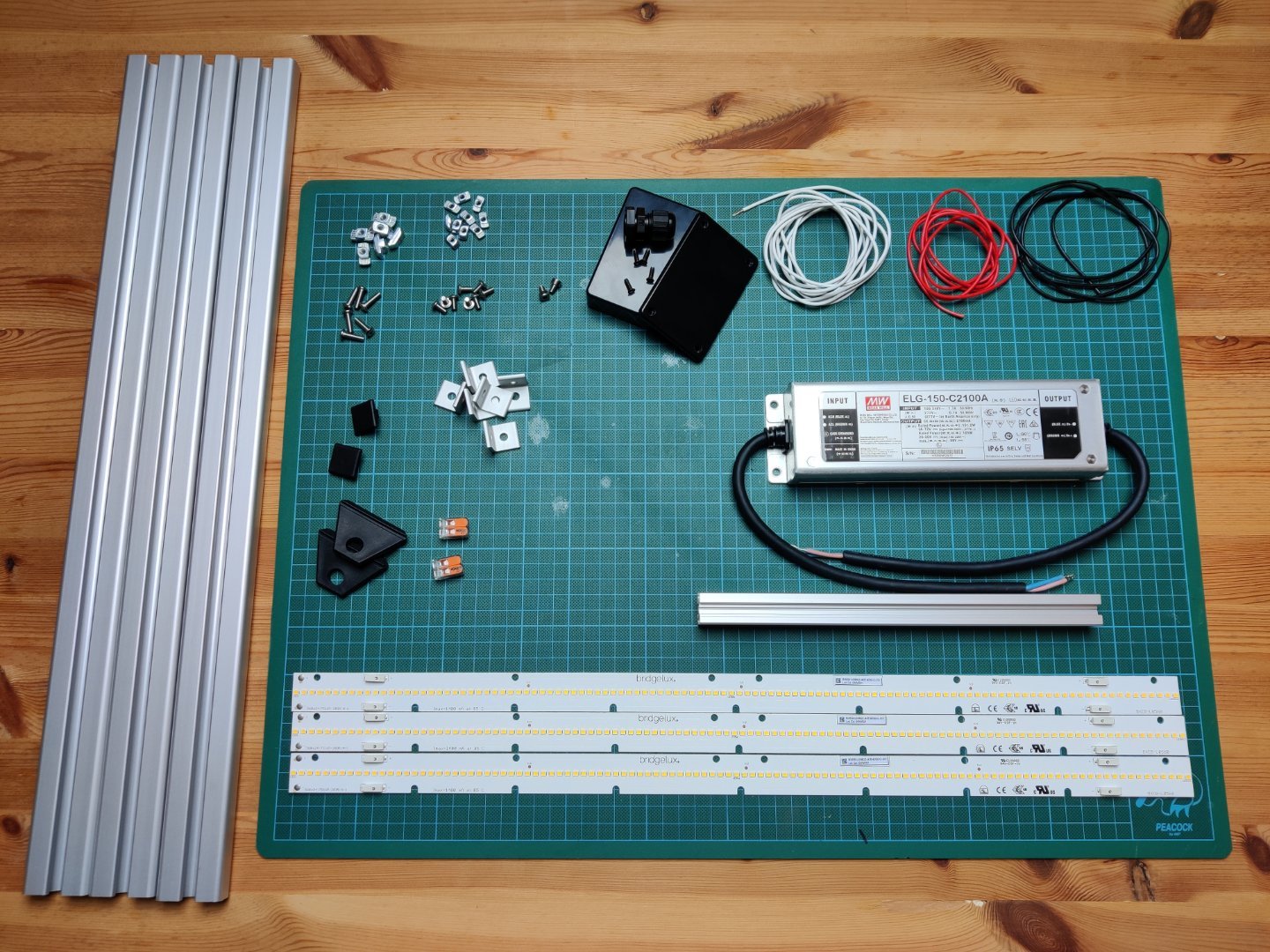

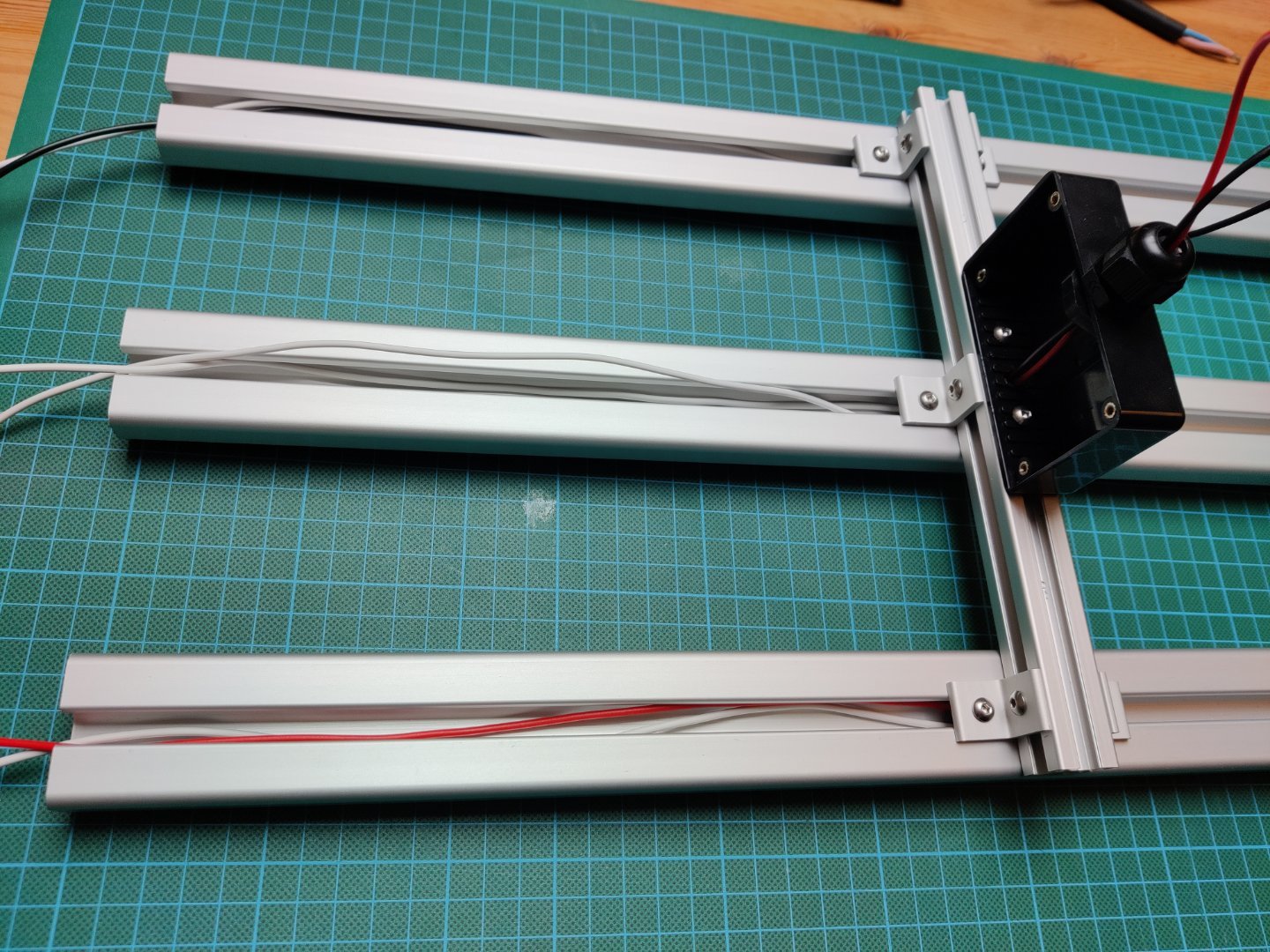

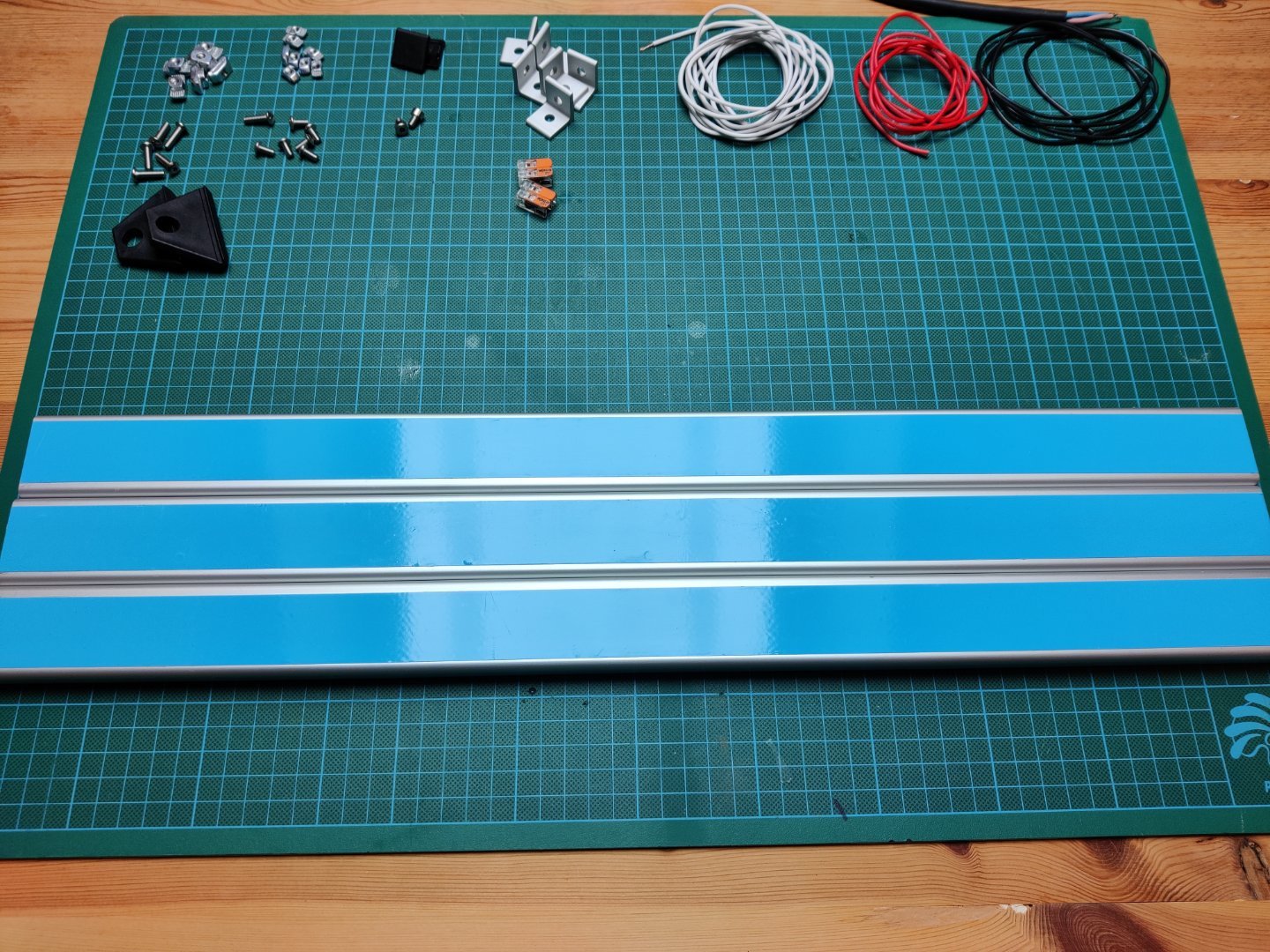

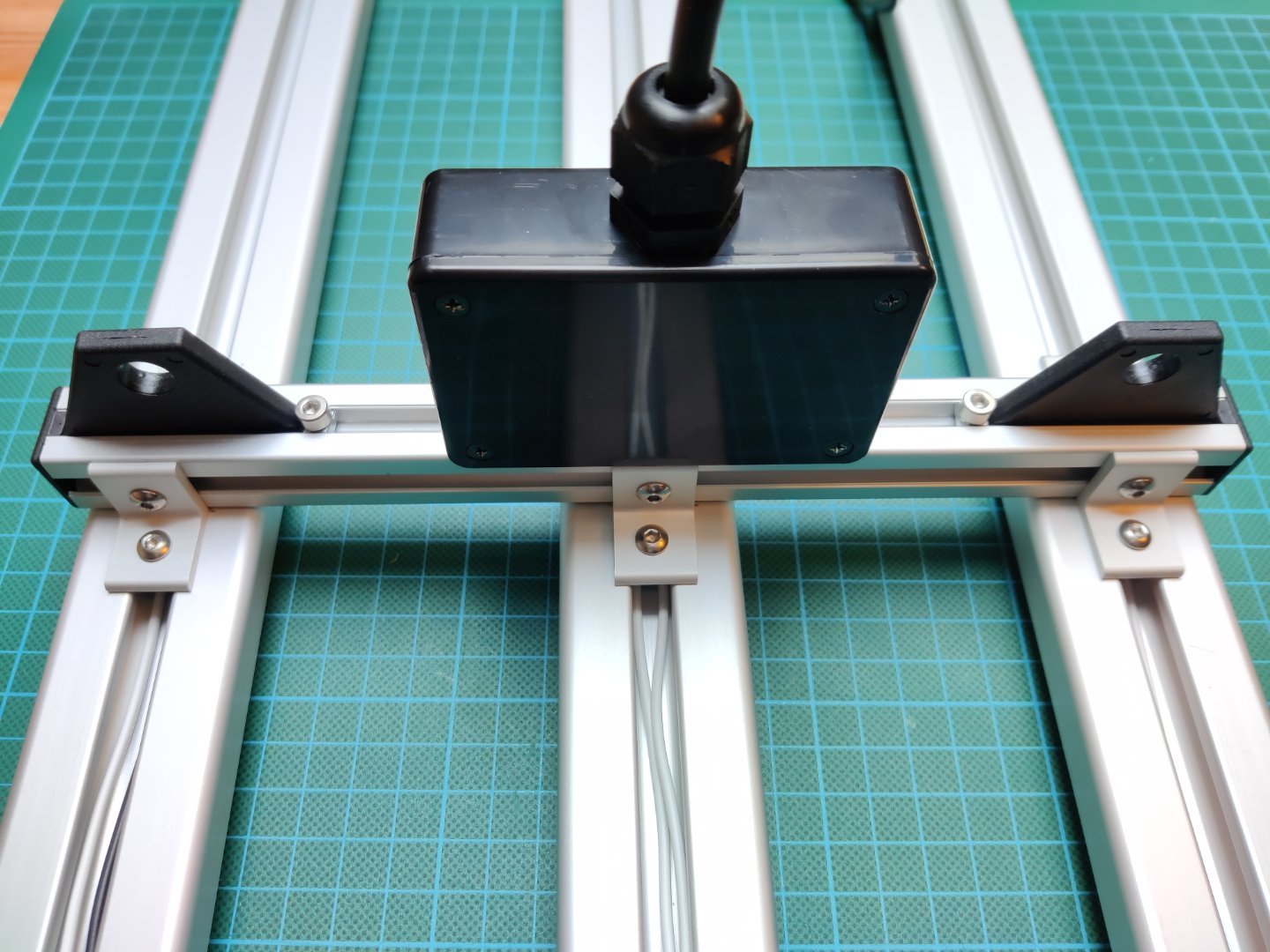

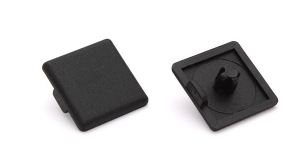

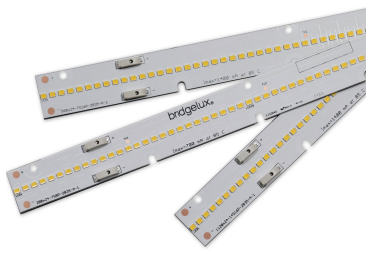

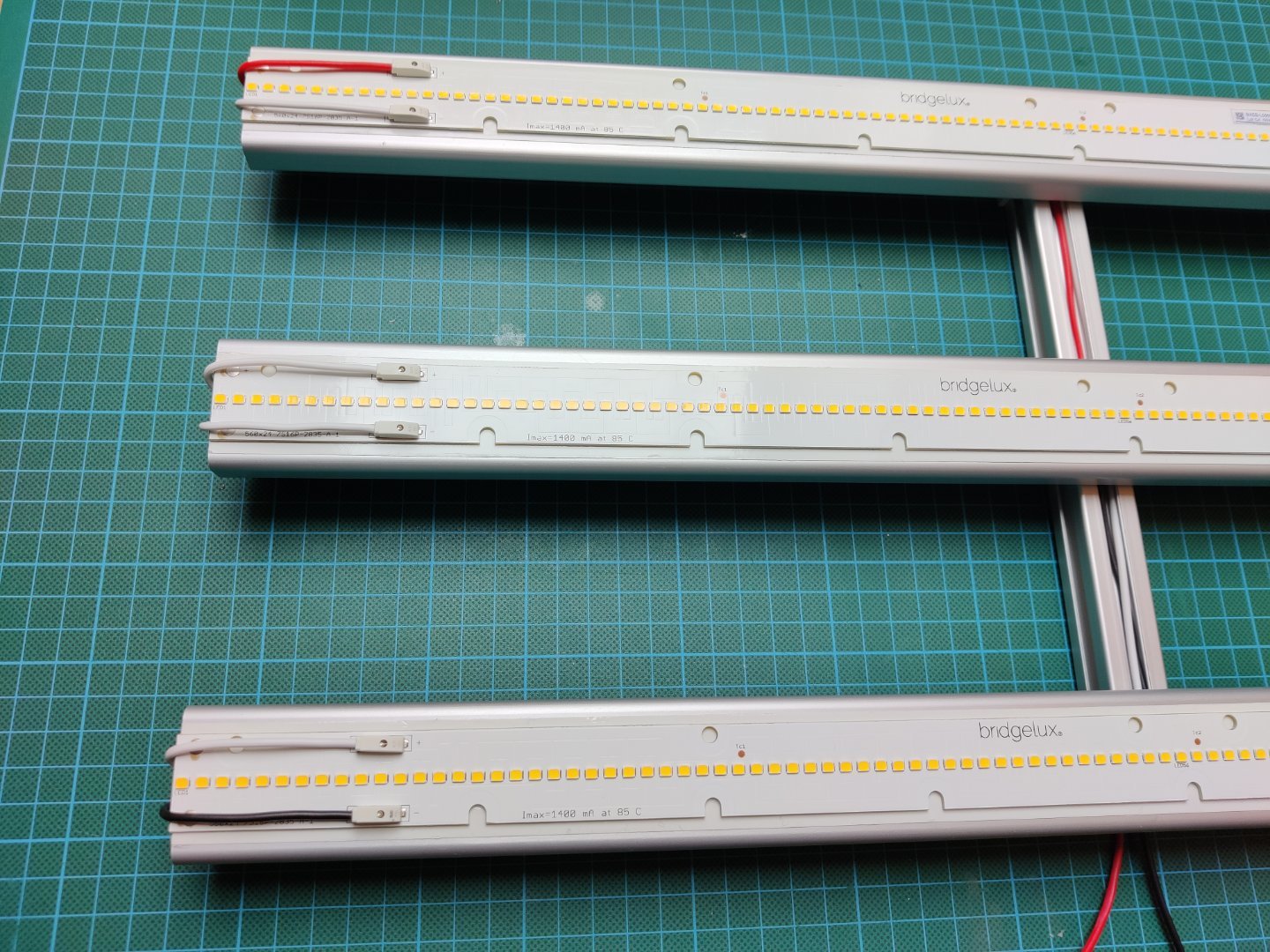

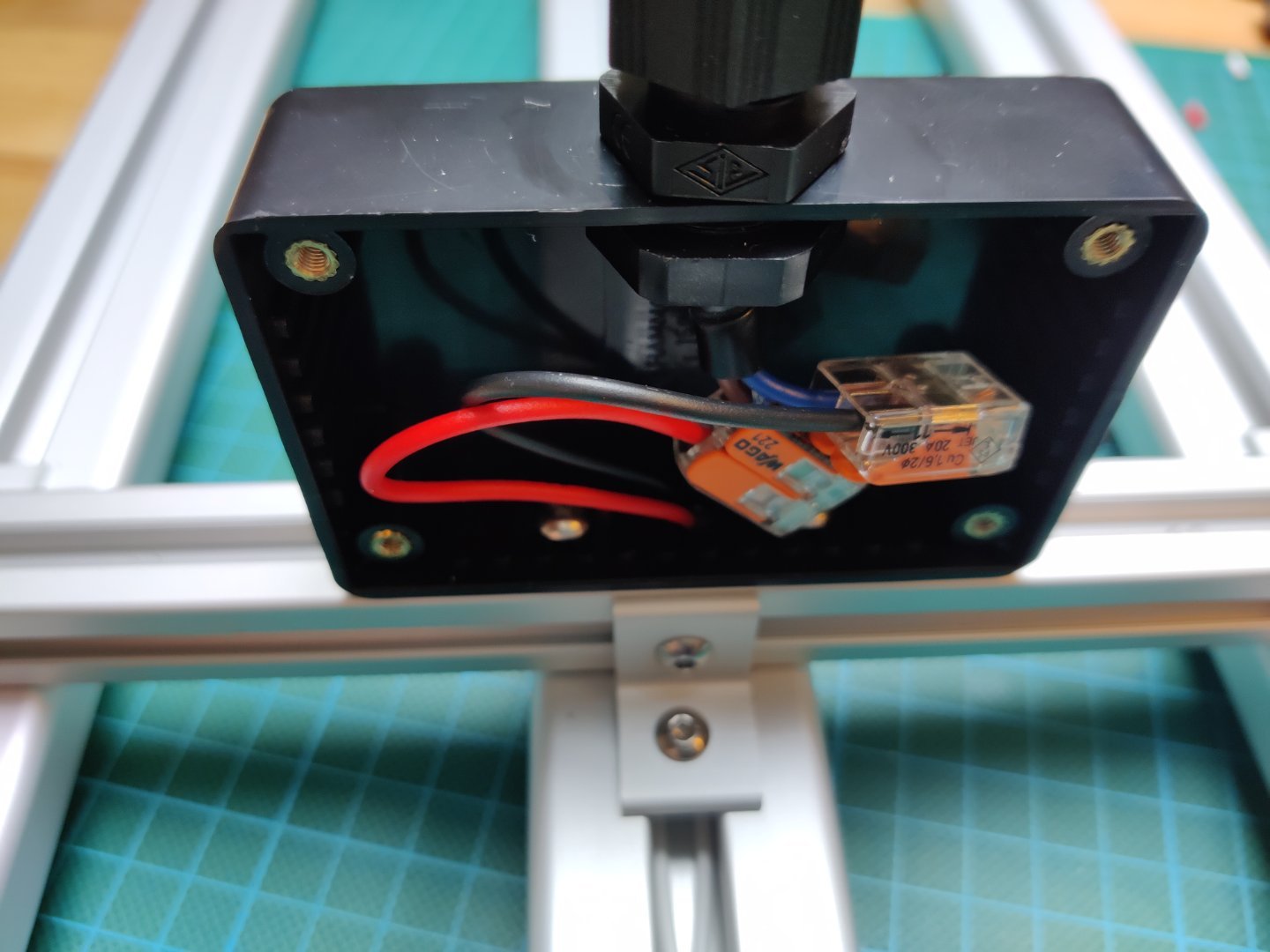

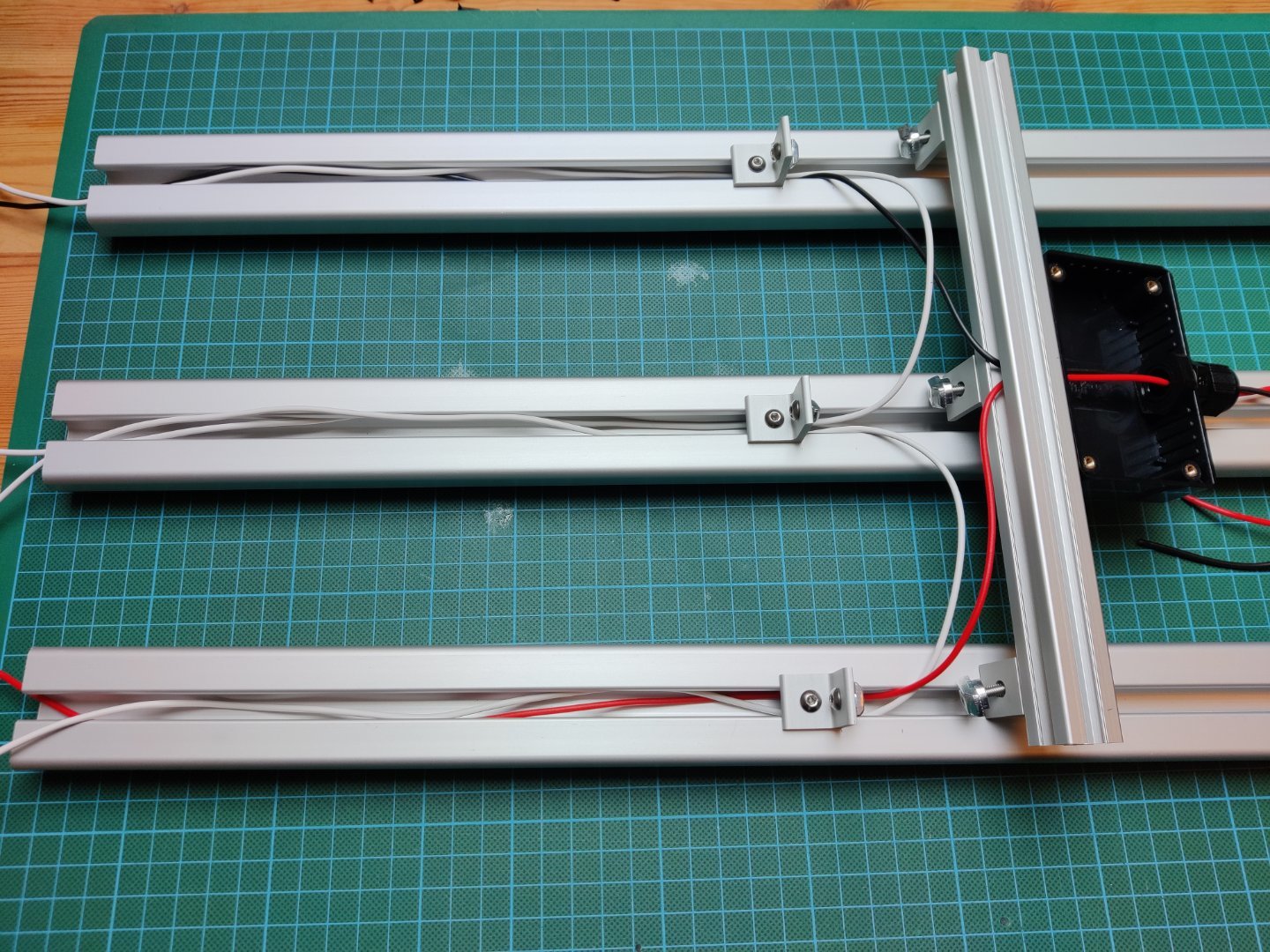

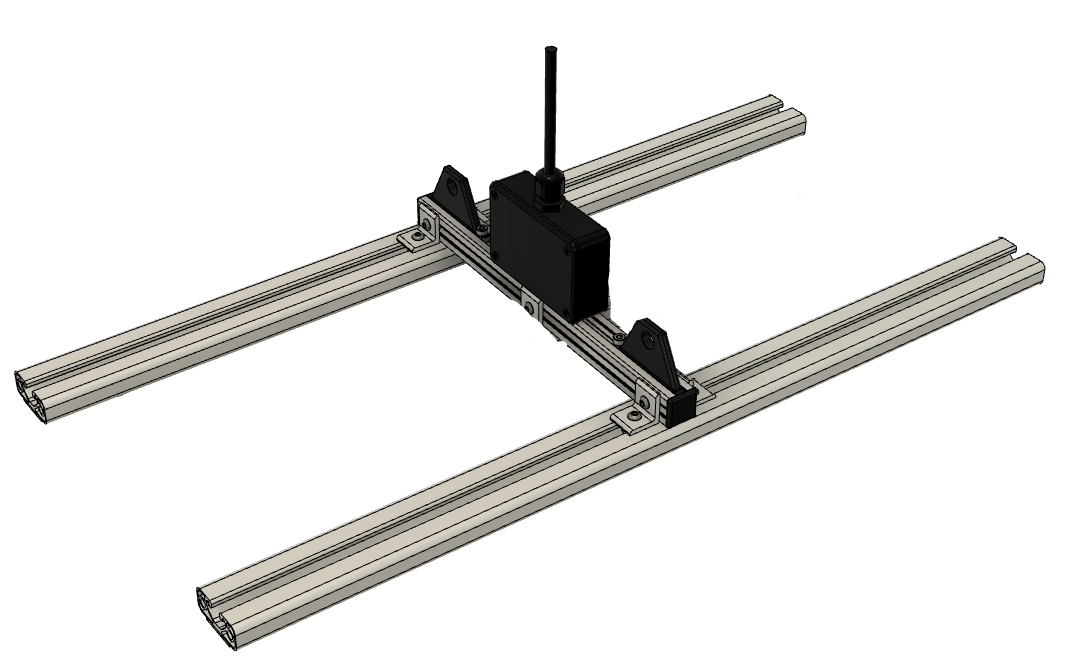

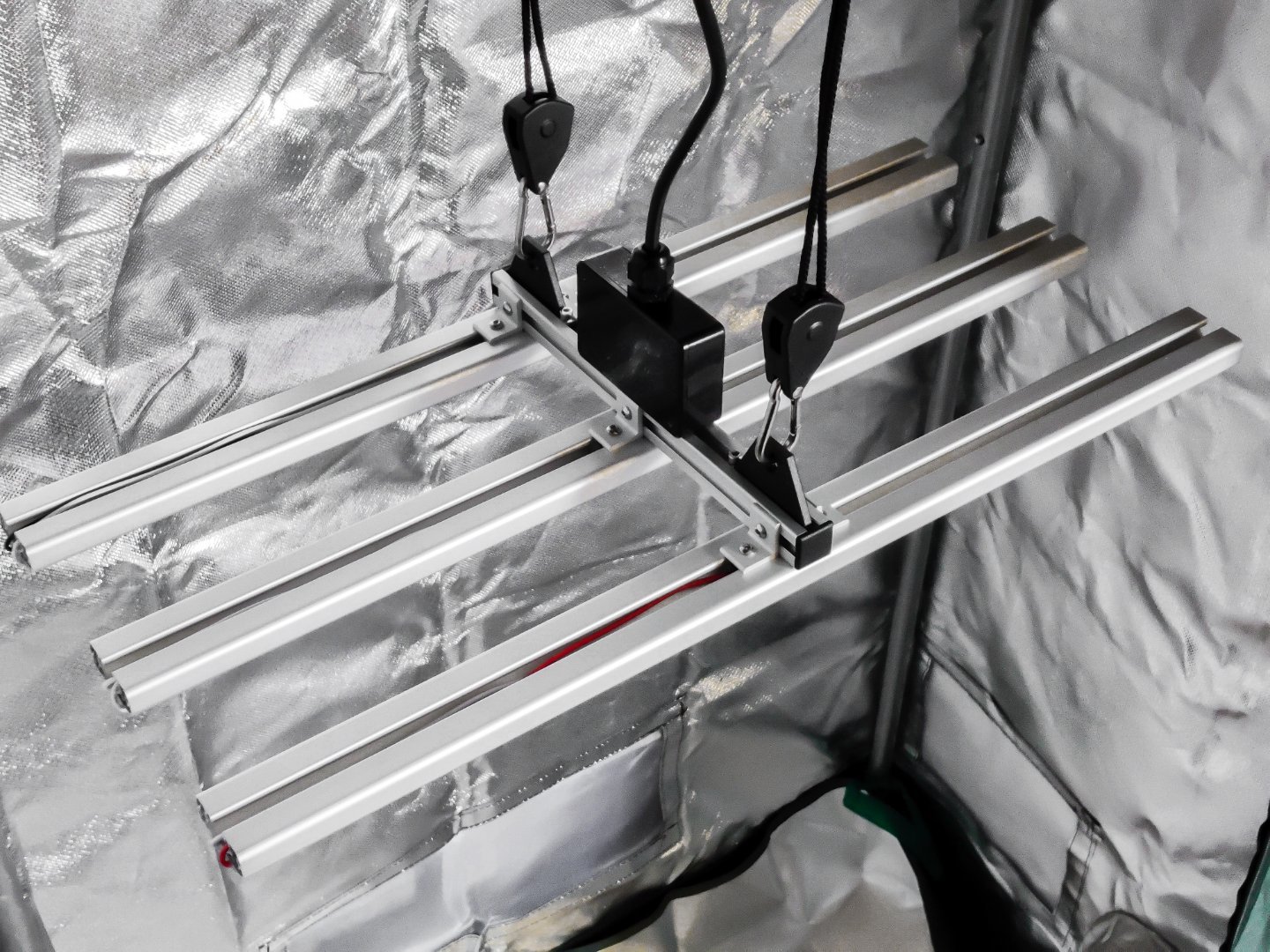

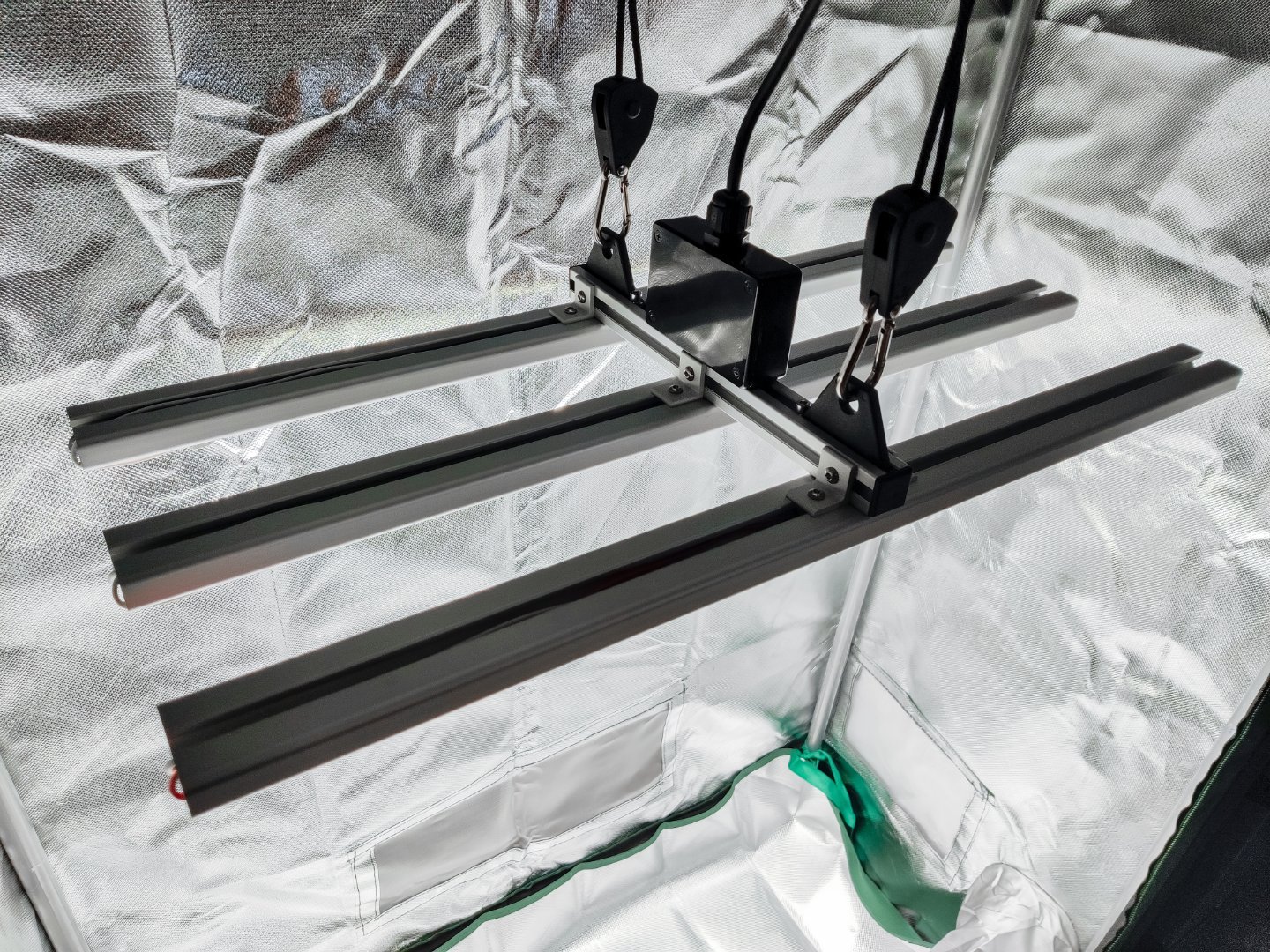

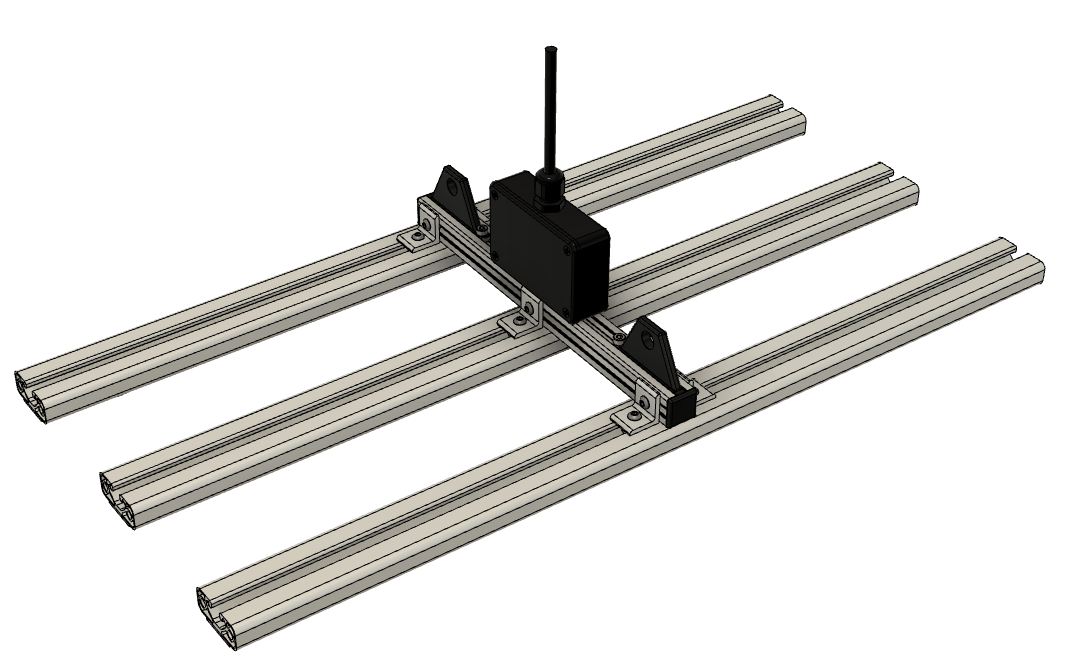

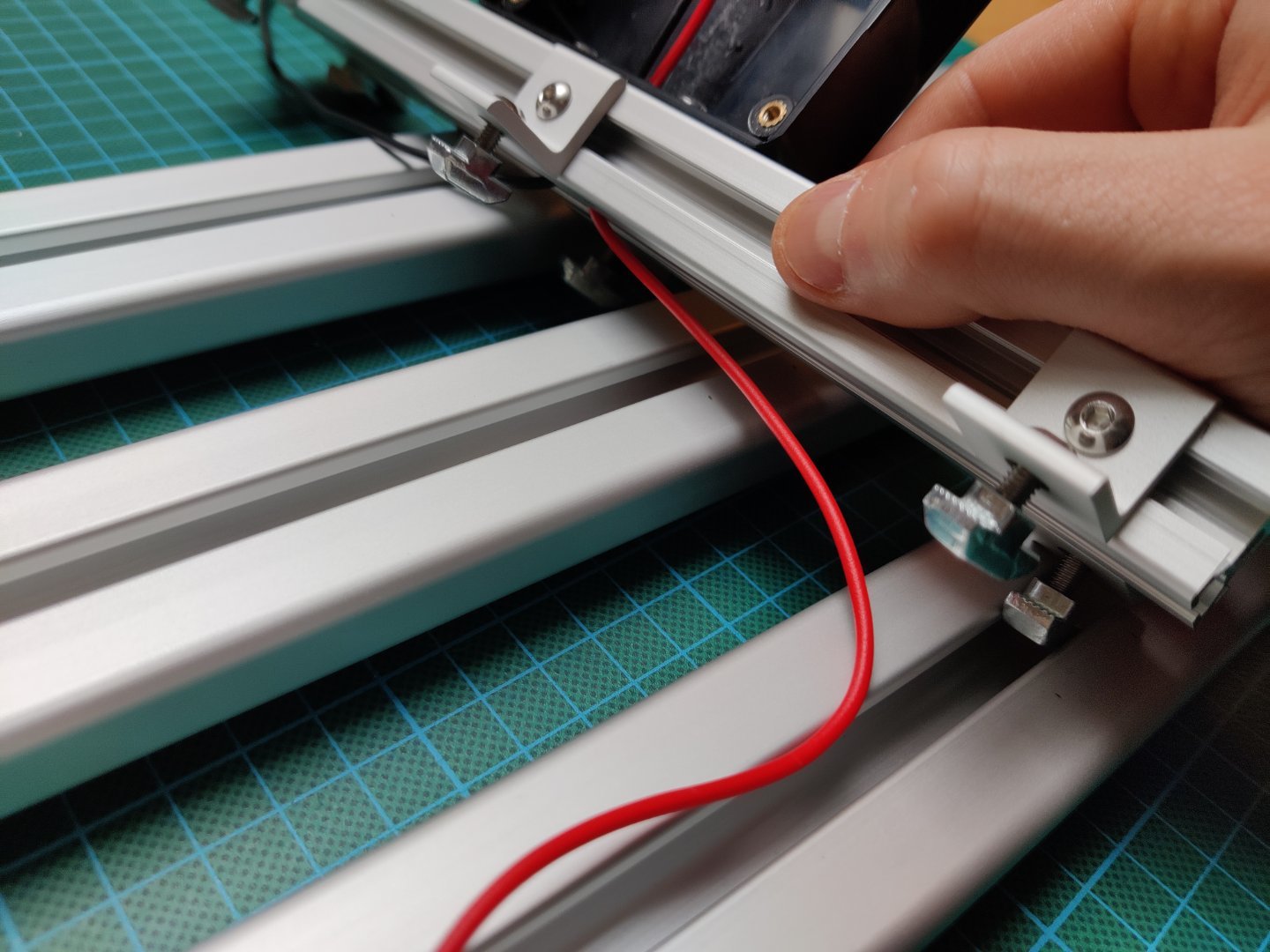

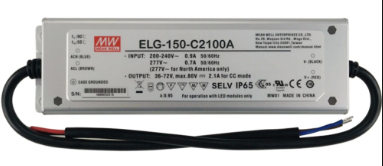

C’est un message populaire. SpwN 33 Posté(e) avril 23, 2022 C’est un message populaire. Partager Posté(e) avril 23, 2022 (modifié) Salut, J'ai eu pour projet de créer mon propre panneau LED 1€/watt pour ma nouvelle tente 80x40, je suis donc parti pour un objectif de 130€ donc 130w maximum. Voilà l'idée globale que j'ai créé en 3D Liste des courses: Digi-Key 3x Bridgelux EB Gen 3 High Output 4000K 560mm: 36,24€ 1x Meanwell ELG-150-C2100A: 48,00€ 2x Wago 221-412: 1,26€ 1x Altech Gland PG9: 1,60€ 1x Altech Nut PG9: 0,50€ Livraison + CPT: 0€ Dold-Mechatronik 3x Profilé alu 40x16 560mm: 13,56€ 1x Profilé alu 20x20 250mm: 1,65€ 6x Angle alu 20x20: 7,44€ 2x Triangle de suspension: 4,64€ 2x Cache profilé 20x20: 1,24€ Cable 0,75mm², 1x rouge, 1x noir, 2x blanc: 2,00€ Livraison: 8,90€ Total des courses: 127,02 € 😀 Ce que j'avais déjà: Ruban adhésif thermique 30mm Vis M4 14mm et 8mm Écrous marteau M4 6mm et 8mm Boite en ABS Construction: Vue d'ensemble Installation du ruban adhésif On colle les Bridgelux Perçage des trous pour la boite et installation sur la barre de suspension L'idée c'est de faire passer les câbles dans les profilés Une fois le tout monté On branche les câbles dans la boîte Ainsi que la suspension Je l'accroche dans la tente Et la lumière fût ! 😎 Je ne m'attendais pas à une telle puissance, ça me fait carrément mal aux yeux ! Après une heure allumé je remarque que le driver est assez chaud et il suffit de 10 secondes pour que ça devienne intenable, en revanche le profile est chaud mais tenable indéfiniment. En tout cas la mission est accomplie j'en suis très satisfait ! J'ai commencé la germination hier, peut-être que je ferais un JDC avec cette lampe. Bon grow à tous ++ Modifié avril 23, 2022 par SpwN Pressé entrée sans faire exprès, topic pas terminé 12 5 Lien à poster Partager sur d’autres sites
Nassmou 8 721 Posté(e) mai 24, 2022 Partager Posté(e) mai 24, 2022 Hello, Super petit tuto, ça va en aider pas mal👍. Par contre, a mon humble avis ça aurait été mieux de mettre du 3500k un peu plus adapté pour la Flo que du 4000k (mieux pour la cro) et pour ta box 100w aurait été le top. Oui lance un jdc ça donnera de la visibilité à ton tuto, et voir le développement de tes plantes avec ton panneaux diy. Bon grow Lien à poster Partager sur d’autres sites
Bourus 468 Posté(e) mai 24, 2022 Partager Posté(e) mai 24, 2022 Yo poto Bien joué c'est propre. Je veux le même en 5000k pour une box de 180x60 juste pour la cro.. Elles existe pas en 170 les barres de Led ?? ++ et merci Lien à poster Partager sur d’autres sites
Nassmou 8 721 Posté(e) mai 25, 2022 Partager Posté(e) mai 25, 2022 (modifié) Hello @Bourus, Tu pourrais mettre 2 panneaux dans ta box comme sur la photo. Le premier avec 2 barre de 112 cm et le deuxième avec 2 barres de 56 cm. La 112cm https://www.digikey.be/en/products/detail/bridgelux/BXEB-L1120Z-50S4000-C-C3/13181786 La 56cm https://www.digikey.be/en/products/detail/bridgelux/BXEB-L0560Z-50S2000-C-C3/13181802 Le courant maximum c'est 1,92A. En arrondissant les barre de 112cm font 40v et celle de 56cm font 20v, donc potentiellement a fond tu aurais plus de 200w. Après concernant le drivers tu peux prendre un 240w en 2,1a avec un dimmer mais faudra pas la mettre à fond vu que les barres supporte 1,92a ou sinon prendre un 1,75a. Ça limitera ta puissance à 210w ++ Modifié mai 25, 2022 par Nassmou 1 Lien à poster Partager sur d’autres sites
Bourus 468 Posté(e) mai 25, 2022 Partager Posté(e) mai 25, 2022 Yo Merci poto je vais regarder ça de plus prêt. Bonne journée 👍✌️ Lien à poster Partager sur d’autres sites
Invité Polopot Posté(e) mai 25, 2022 Partager Posté(e) mai 25, 2022 Plop, Très sympa ce petit projet même si je trouve la dissipation trop faible pour la puissance, ça va handicaper la durée de vie de l'ensemble sur la durée 😕 Pourquoi être parti sur des EB3 ? J'ai des EB2 et des EB3 et j'en suis très content, mais pour le même prix aujourd'hui tu as du LM301H/B ou tu grattes encore un peu en efficience pour un prix équivalent Bravo en tous cas ! Lien à poster Partager sur d’autres sites
frerekush 851 Posté(e) mai 25, 2022 Partager Posté(e) mai 25, 2022 Slt je l’avais pas vue ce post Super boulot Comme les copains pourquoi en 4000K ? booster red en prévision ? 👍 ++ Lien à poster Partager sur d’autres sites
SpwN 33 Posté(e) mai 25, 2022 Auteur Partager Posté(e) mai 25, 2022 (modifié) Il y a 21 heures, Nassmou a dit: Hello, Super petit tuto, ça va en aider pas mal👍. Par contre, a mon humble avis ça aurait été mieux de mettre du 3500k un peu plus adapté pour la Flo que du 4000k (mieux pour la cro) et pour ta box 100w aurait été le top. Oui lance un jdc ça donnera de la visibilité à ton tuto, et voir le développement de tes plantes avec ton panneaux diy. Bon grow Salut, merci pour ton post. Tu as raison que le 3500k aurait été plus adapté pour la flo mais j'ai voulu prendre un spectre plus équilibré pour tester, les strips n'étant pas très cher c'est un risque que je suis prêt à prendre 😀 Pour l'instant à C+28 elles poussent plutôt bien à seulement 50% de la puissance (à 30cm des 2 plantes). J'ai fais un topping à C+19 et du LST depuis ce jour là. Je vise les 6 semaines de croissance avant de lancer la flo 👍 D'ailleurs j'ai réussi à négocier avec le fabricant de la tente (RoyalRoom) pour remplacer la tente 80x40 que je trouvais trop petite finalement, par un 100x50 🤔 Il y a 4 heures, Polopot a dit: Plop, Très sympa ce petit projet même si je trouve la dissipation trop faible pour la puissance, ça va handicaper la durée de vie de l'ensemble sur la durée 😕 Pourquoi être parti sur des EB3 ? J'ai des EB2 et des EB3 et j'en suis très content, mais pour le même prix aujourd'hui tu as du LM301H/B ou tu grattes encore un peu en efficience pour un prix équivalent Bravo en tous cas ! Salut, j'étais un peu inquiet quand j'ai posté le sujet donc j'ai acheté un thermomètre laser. Après 30 minutes de chauffe je l'ai pointé aux emplacements dans le documentation (Tc) pour vérifier la température et elles sont plutôt bas en réalité (entre 40° et 45°). Je constante ceci dit qu'effectivement le profilé n'est pas opti pour dissiper la chaleur bien qu'il y ai beaucoup de surface 😕 J'ai pris des EB Gen 3 High Output, c'est le modèle au dessus du EB Gen 3, qui est sur le papier assez similaire aux LM301B/H en terme d'efficacité. Les strips Samsung (la série H Influx) sont trop chers et/ou trop puissants pour le profilé que j'ai acheté. Il y a 2 heures, frerekush a dit: Slt je l’avais pas vue ce post Super boulot Comme les copains pourquoi en 4000K ? booster red en prévision ? 👍 ++ Salut, j'ai répondu à la première partie plus haut, ceci dit je pense supplémenter en 660nm et 730nm au prochain run si j'ai des soucis en floraison 🤔 Pour l'instant en croissance je remarque que la distance inter nodale est assez faible (peut-être parce que la lampe est trop proche ?) mais c'est quelque chose que le 730nm pourrait remédier. On verra d'abord après le stretch 👍 Modifié mai 25, 2022 par SpwN 1 Lien à poster Partager sur d’autres sites
SweetDreamsXAE5 920 Posté(e) mai 25, 2022 Partager Posté(e) mai 25, 2022 (modifié) Yop ! J'ai déjà utilisé de l'adhésif thermique double-face pour une imprimante 3D et avec le temps l'adhésif perd en pouvoir "collant" , en observant de plus près je me suis également aperçue que certaines zones n'étaient plus en contact avec le dissipateur a cause de cette perte d''adhésion. Du coup je te recommande de fixer les Strips au profilé a l'aide de vis/écrou dans les trous prévue a cette effet quant tu en auras la possibilité Je dirais au moins 1 fixation tout les 30cm en partant de 10cm du bord, en position centrale si possible ou en quinconce si non. ++ ! Modifié mai 25, 2022 par SweetDreamsXAE5 Lien à poster Partager sur d’autres sites
SpwN 33 Posté(e) août 26, 2022 Auteur Partager Posté(e) août 26, 2022 (modifié) Salut, Mon grow est terminé ! Après 45 jours de croissance, 65 jours de floraison et quelques mésaventures avec un pH mal calculé, je m'en sors plutôt pas mal avec 108g au total (49 + 59). J'atteins presque le 1g/watt/€ avec du 4000K seulement, je suis content ! Pour mon prochain grow je compte supplémenter en 660+730nm tout le long avec 2 strips LedTech montés sur du profilé 20x10 mais d'ici là je vais profiter des buds Voici quelques images durant la flo Bon weekend à tous et bon grow++ Modifié août 26, 2022 par SpwN 8 1 Lien à poster Partager sur d’autres sites
illeyks 5 Posté(e) octobre 21, 2022 Partager Posté(e) octobre 21, 2022 Salut Merci pour ton JDB qui m'a beaucoup aidé ! Et GG pour ton grow. Tu évoques un problème de dissipation thermique, est-ce que tu as apporté une modif pour l'améliorer ou ce n'est pas si grave ? A++ Lien à poster Partager sur d’autres sites
