Salut la room.



GUIDE D'UTILISATION GROWDUINO V5 TACTILE.

1-Introduction

Ce shield est prévu pour un arduino DUE Taiji-uino qui est fourni avec, ce choix a été guidé pour ces performances supérieures à l'arduino MEGA2560.

le processeur est plus rapide, et la carte possède d'origine un horloge RTC intégrée, mais travaille en 3V3 et non en 5V. Donc si vous voulez personnaliser votre circuit,

tenez compte de cela, car l'injection d'une tension 5V sur une entrée pourrait griller le processeur. (utilisez des convertisseurs TTL si nécessaire)

il reste de nombreuses entrées/sorties analogique et digitales de disponibles

Ce shield fonctionne de base avec un écran tactile NEXTION de 4.3" résistif modèle NX4827T043_01, vous pouvez utiliser un écran jusqu'à 5" de taille, sans devoir ajouter une alimentation.

L'alimentation de la carte arduino, nécessite un transformateur standard de 12V 1A

En cas de reprogrammation de la carte, vous aurez besoin d'un circuit convertisseur USB/FDTI (voir plus loin)

Les platines interface moteurs sont en 12V, si vous voulez réutiliser vos platine 5V, référez-vous à la section platine moteur



2-Fonctionnalités

De base le shield vous permet de gérer :

- un éclairage standard

- un arrosage traditionnel (avec répétition journalière, ou pluri-hebdomadaire)

- un arrosage séquentiel (coco/aéro) ou l'usage d'un buller

- un système de chauffage

- un système de refroidissement

- un système de dessiccation

- un système d'humidification ou de brumisation

- la gestion des vitesses d'un extracteur et d'un intracteur (nécessite l'ajout de platine moteur)

- le contrôle de 3 canaux leds (1x resistif + 2x PWM10V) en mode progressif

- le circuit est doté d'une fonctionnalité OverTemp/SafeTemp, aussi bien pour les panneaux LED que pour la gestion des vitesses moteur

- une comparaison se fait entre la température de la salle et la température extérieure, afin de ne pas insuffler de l'air plus chaud dans l'environnement de culture

dans ce cas, les moteurs tourneront à la vitesse minimum, pour assurer le renouvellement de l'air

- L'affichage des données environnementales se fait via un graphique en temps réel sur l'écran tactile. (moyenne calculée toute les 4 minutes)

- Le temps d'échantillonnage des données toutes les 4 secondes.

- le mode croissance/floraison sont paramétrables indépendamment et ne nécessitent pas de tout réintroduire.



3-Description

le shield Groduino V5

Face avant

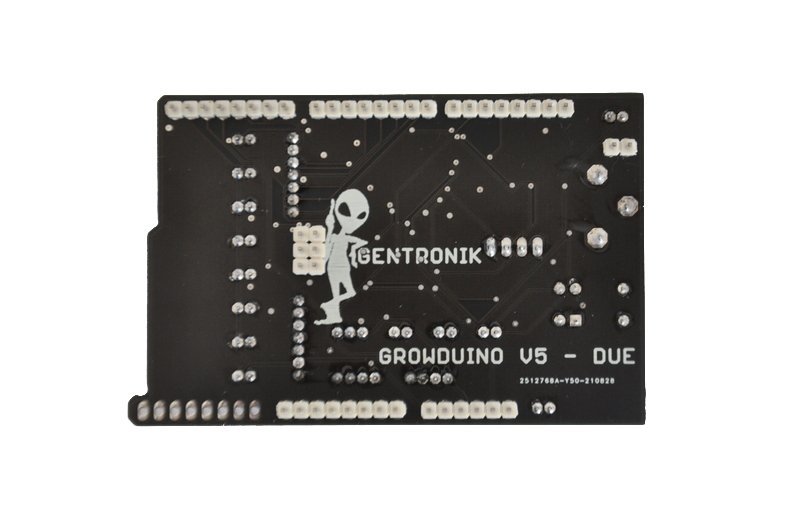

Face arrière

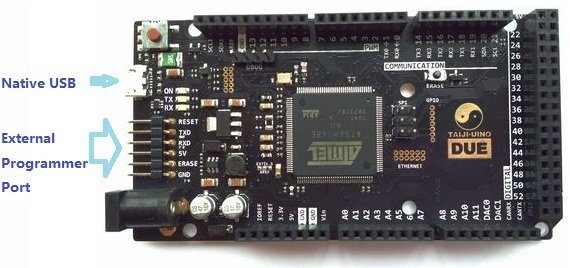

L'arduino DUE Taiji-uino, (fourni d'office et programmé)

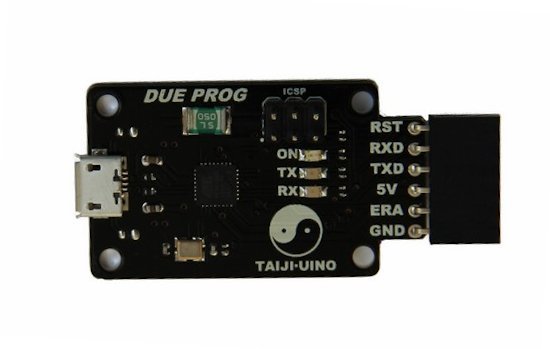

Le programmeur

Que vous pouvez trouver si nécessaire à cette adresse au prix de $9.90

https://www.elechouse.com/elechouse/index.php?main_page=product_info&cPath=&products_id=2213

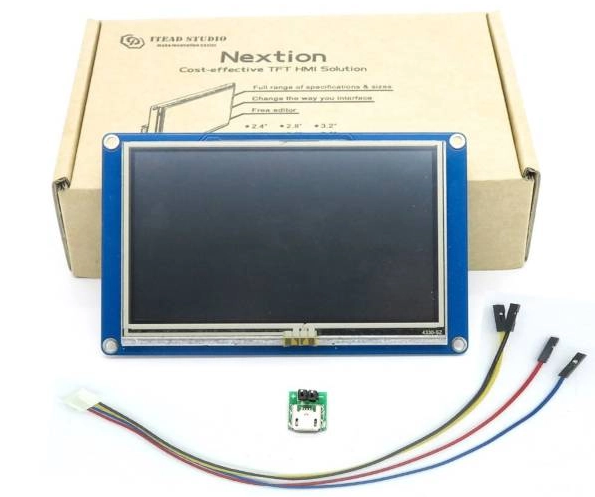

L'écran Nextion (à votre charge)

Son prix avoisine les 50€, il existe des versions en box ou avec bezel intégré

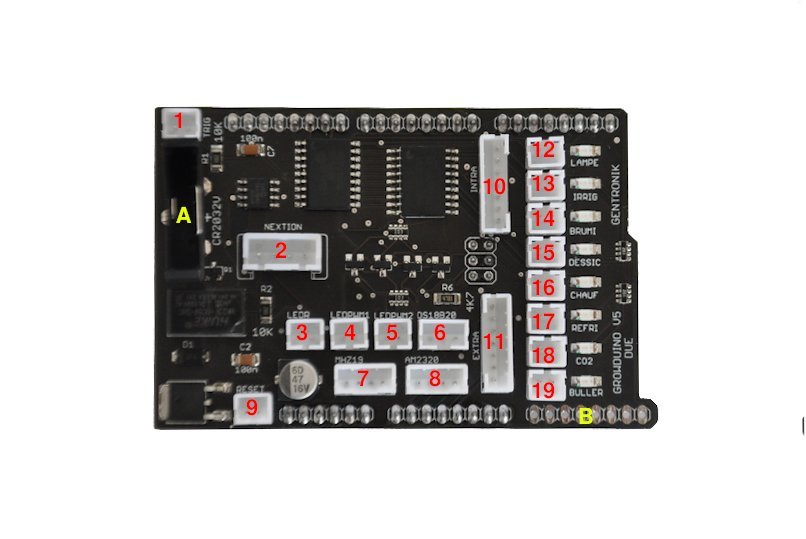

4-Connectique

Légende

1- Bouton d'accès au setup

2- Connecteur pour câble Ecran Nextion (fourni)

3- Connecteur pour ballast LED à pilotage résistif (100K) la polarité n'a pas d'importance

4- Connecteur PWM1 pour ballast PWM10V (polarité à respecter !!)

5- Connecteur PWM2 pour ballast PWM10V (polarité à respecter !!)

6- Connecteur pour sonde de température externe DS18B20

7- Connecteur pour sonde CO2 MH-Z19

8- Connecteur pour sonde AM2320 Température et humidité interne

9- Connecteur pour bouton reset, la polarité n'a pas d'importance

10- Connecteur pour interface moteur 12V (Intracteur)

11- Connecteur pour interface moteur 12V (Extracteur)

12 à 19 - Sortie 12V pour relais SSR (attention fonctionne par commutation à la masse, polarité à respecter)

A- Emplacement pour batterie de sécurité horloge (CR2032), non fournie

B- 8 x I/O analogiques libres, les I/O digitales sont accessibles directement sur l'arduino



5-Raccordements Respectez bien les couleurs des fils !!

Comme ce sont des signaux digitaux de données, n'utilisez pas n'importe quoi comme fil, ni de raccords quelconques, un câble usb blindé fera l'affaire

les fils doivent être soudés soit directement à la sonde, soit aux connecteurs extérieurs, isolez les soudures avec de la gaine thermo-rétractable.



Sonde AM2320 sans module (nécessite 2 résistances 1/4W 10KOhms)

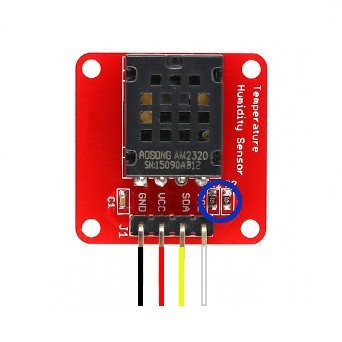

Si vous avez un module possédant déjà les 2 résistances pull-up (encerlées de bleu) connectez comme suit, si elles ne sont pas présente, raccordez les de la même manière que sur l'image précédente (rouge - blanc) & (rouge - jaune)



Sonde DS18B20 (température extérieure)

Cette sonde ne nécessite pas de résistance, elle est déjà sur le circuit

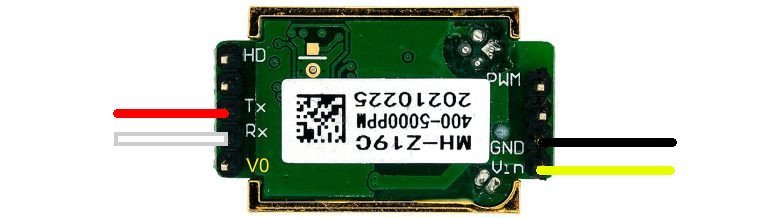

Sonde MH-Z19



Respectez les couleurs comme sur l'image ci-dessus.

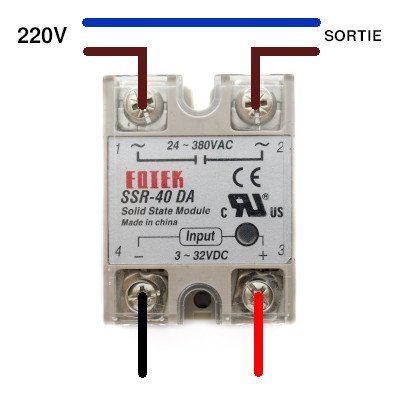

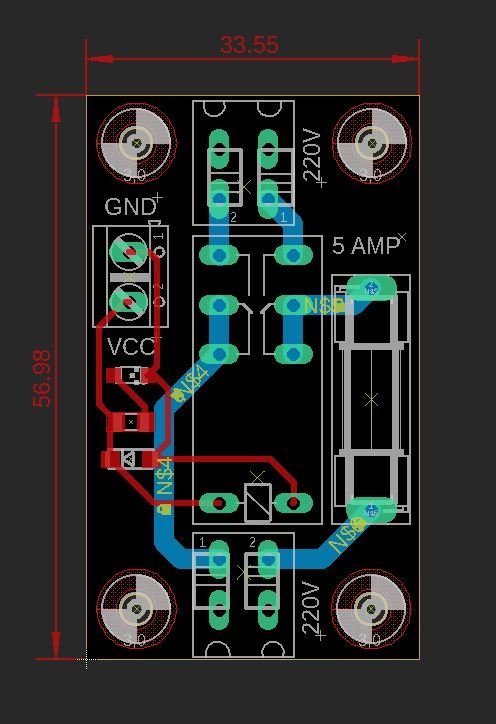

Relais SSR (de 12 à 19)

En lieu et place, vous pouvez également utiliser des relais mécanique 12V, cependant calculez bien la consommation globale, si elle dépasse la capacité de conso globale en 12V, veuillez passer sur un transfo d'alimentation pour l'arduino de 12V 2A (l'arduino avec les sondes et l'écran 4.3" consomme 250mA (0,25A)



Platine moteur

Soit vous utilisez des platines moteur 12V, soit vous pouvez modifier le câblage comme suit pour pouvoir réutiliser vos platines moteur 5V

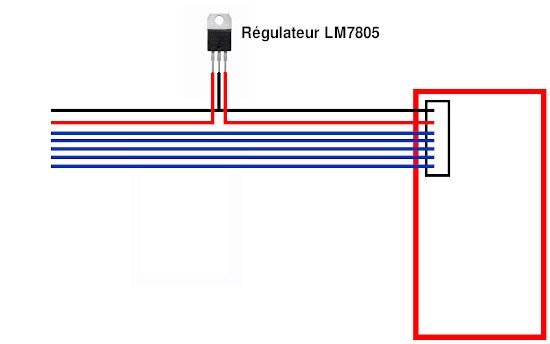

Option1 (ajout d'un régulateur LM7805)



Option 2, alimenter avec une source de 5V (attention les masses  doivent être communes)

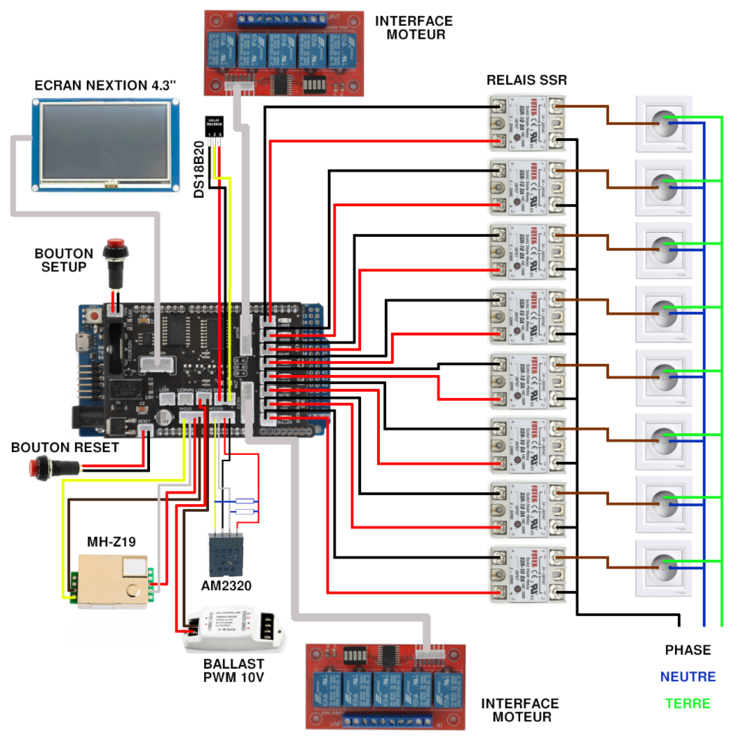

Vue générale



5-Mise en oeuvre

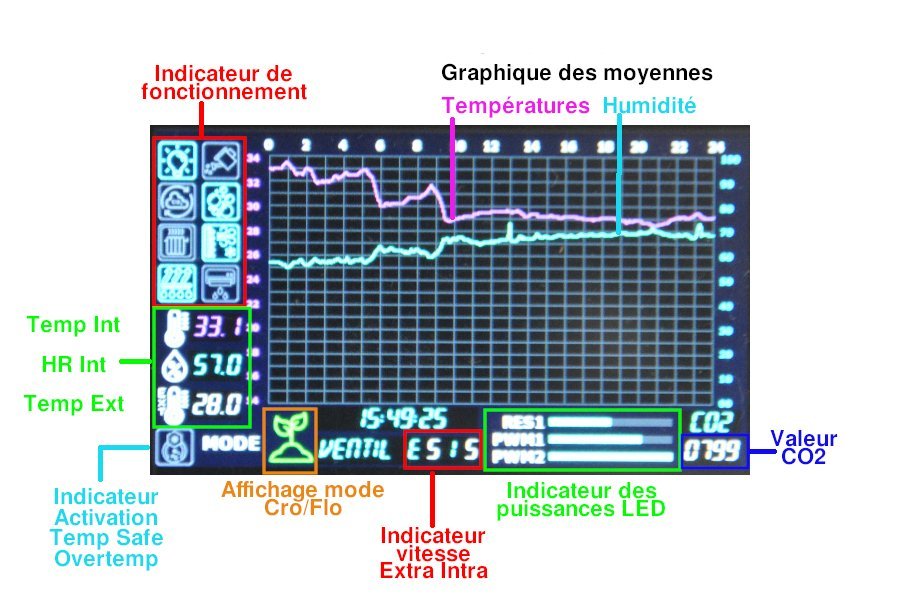

Description de la page principale

Pour effacer le graphique, appuyez dessus.

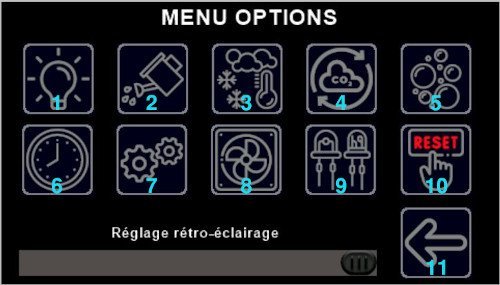

Page Menu Options



Pour accéder à cette page, vous devez appuyer sur le bouton setup  (ref 1 dans chapitre connectique).

1 - Accès paramétrage éclairage traditionnel période Cro et flo.

2 - Accès paramétrage arrosage journalier ou pluri-hebdomadaire

3 - Réglage des paramètres environnementaux (température/ humidité -  jour/nuit  - cro/flo)

4 - Accès paramétrage CO2

5 - Réglage fonctionnalité cyclique jour/nuit pour bulleur ou sprigler (Aéro)

6 - Mise à jour horloge

7 - Accès au panneau d'activation matériel et sélection cycle de culture et option TempSafe/OverTemp

8 - Réglages moteur et vitesses minimum

9 - Paramétrage des horaires et de la progressivité des panneaux LED

10 - Réinitialisation de tous les paramètres

11 - Retour page principale (Home)



Icones générales :

les données ne sont pas automatiquement enregistrée après changement, si l'icone ci-dessous est présente, vous devez utilisez cette option pour enregistrer les nouvelles

valeurs introduites, il y aura un indicateur de progression d'enregistrement qui apparaîtra



Le bouton ci-dessous vous ramènera à la page MENU OPTIONS

Pour accéder à un champs, il vous suffit d'appuyer dessus

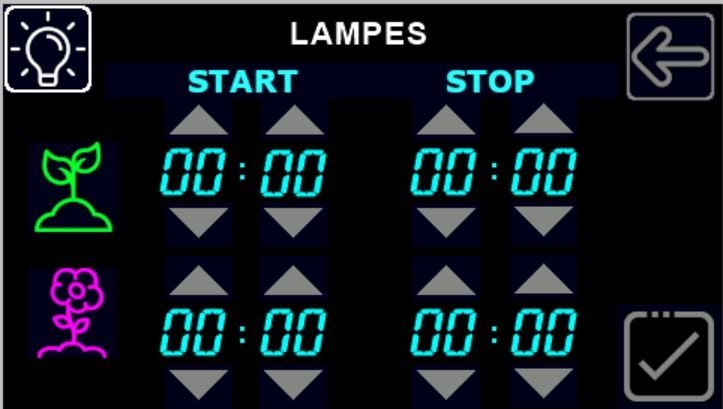

Accès paramétrage éclairage traditionnel période Cro et flo.

cette option gèrent également le chevauchement de jour

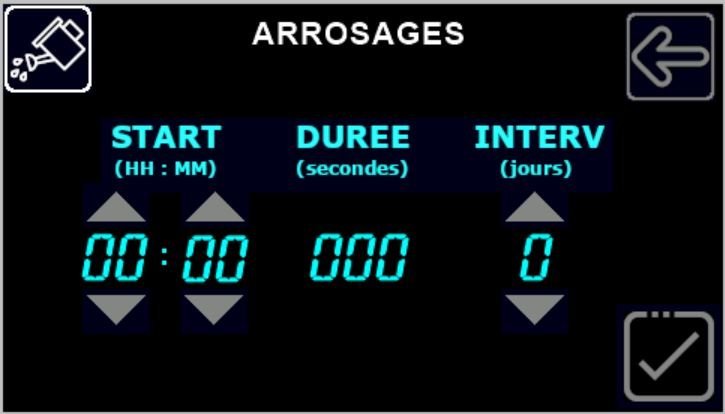

2 - Accès paramétrage arrosage journalier ou pluri-hebdomadaire

Ci-dessous vous introduisez l'heure de démarrage de l'arrosage, la durée en secondes et intervalle en jours

(1 = tous les jours)

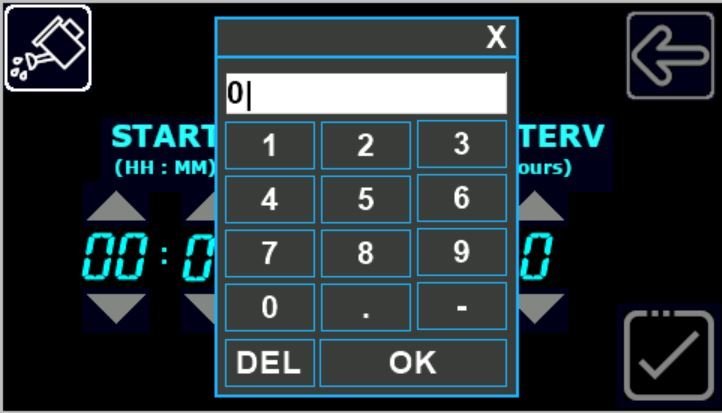

Pour les champs à remplir qui ne possèdent pas un bouton up ou down, il sera proposé une calculette de saisie

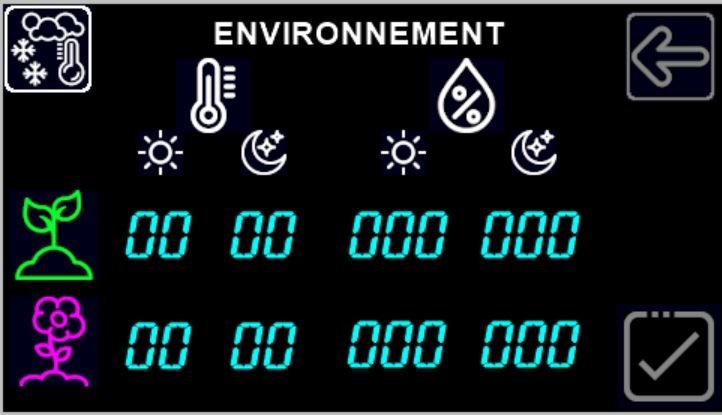

3 - Réglage des paramètres environnementaux (température/ humidité -  jour/nuit  - cro/flo)

vous introduisez les valeurs moyennes, le calculateur prendra alors comme moyenne haute et basses

pour la température une marge de + 3 à -3 degrés avec un hystéresis de 1 degré

pour l'humidité une marge de +5% à -5% avec un hystéresis de 3%

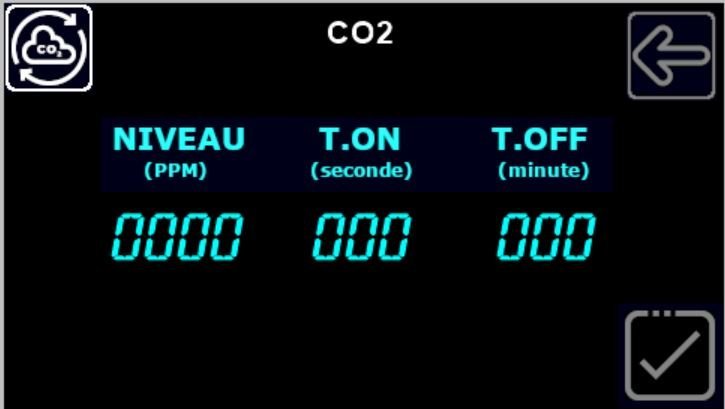

Accès paramétrage CO2.

Introduisez le temps ON et OFF de vos aspersion CO2 et le calculateur gérera lui-même dans les périodes active sle niveau PPM introduit

Ceci permet de faire des économies et de ne pas dépasser un niveau inutilement élevé

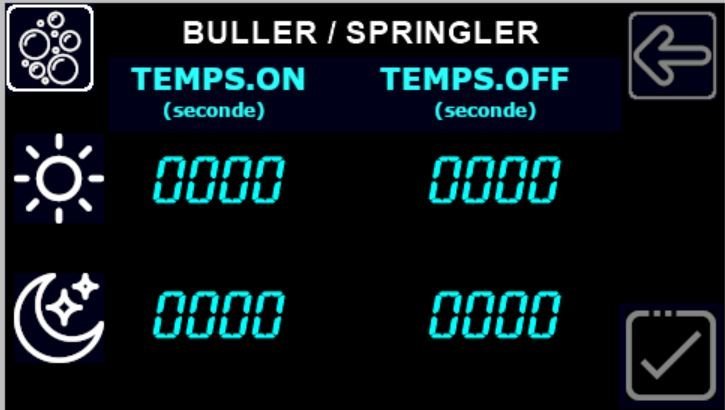

5 - Réglage fonctionnalité cyclique jour/nuit pour bulleur ou sprigler (Aéro)

Fonctionne comme un temporisateur cyclique, avec plages de jour et de nuit

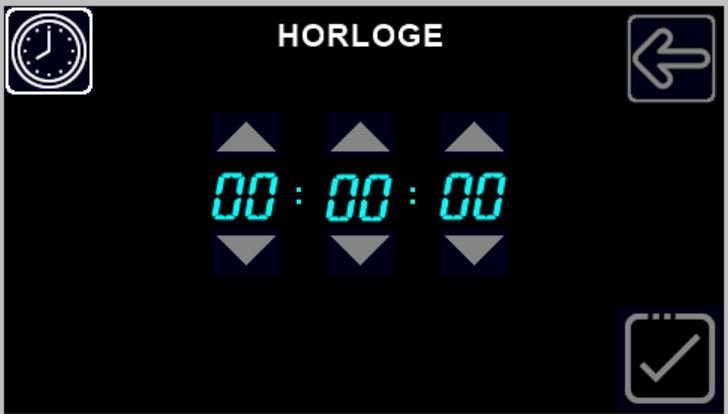

Mise à jour horloge

Je ne pense pas qu'il faille une explication

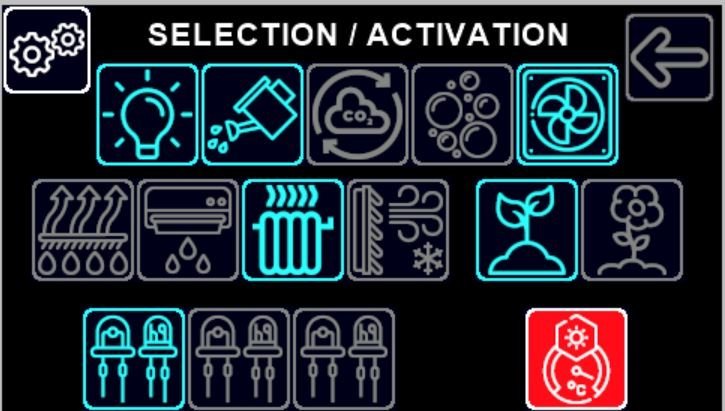

Accès au panneau d'activation matériel et sélection cycle de culture et option TempSafe/OverTemp

Vous définissez ici l'activation ou la désactivation de vos relais, le choix du cycle croissance ou floraison

Ce choix basculera automatiquement le calculateurs vers les données introduites  cro/flo sans avoir besoin de tout ré-encoder

Activation ou désactivation des canaux LED

et activation ou désactivation de la fonction OverTemp/safe Temps

en cas d'activation de cette option, au niveau des LED, le calculateur abaissera de 20% la luminosité des panneaux led

et si la température extérieure est supérieure à la température intérieur, les vitesses moteurs seront définies au minimum afin d'assurer

un renouvellement de l'air minimum

Ces options s'enregistrent automatiquement dès qu'on appuie sur une des icones

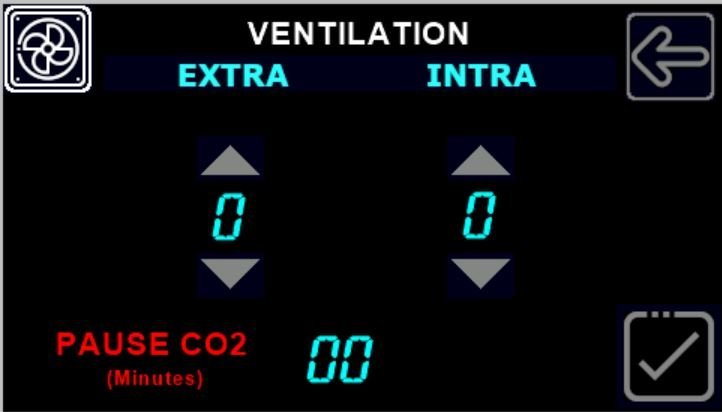

Réglages moteur et vitesses minimum

par cette page, cela vous permet définir les vitesses minimum de vos moteurs, afin de crée une surpression ou une dépression

mettez sur 1 au minimum.

Vous pouvez également définir un temps de latence suite à un dégazage co2 afin que les moteurs n'expulsent pas le gaz inutilement avant

assimilation

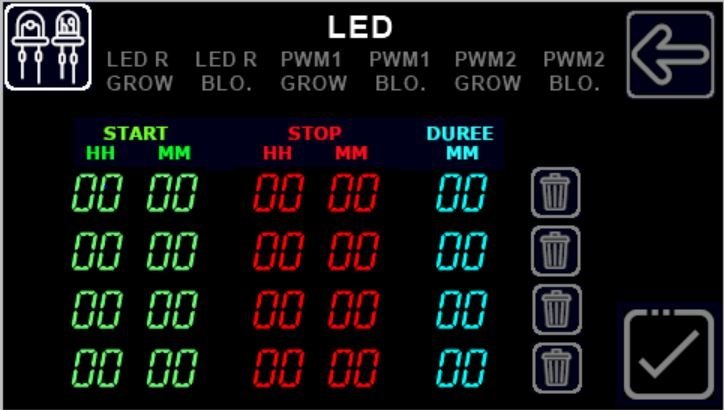

Paramétrage des horaires et de la progressivité des panneaux LED

Introduisez le moment d'allumage et d'extinction de vos panneau, la durée correspond au temps que mettra le canal LED pour

passer d'une puissance de 0 à 100%, l'allumage sera alors progressif, le temps de progression ou d'extinction est compris entre les

périodes start et stop

il suffit d'appuyer sur une des entêtes pour choisir la programmation du canal correspondant, cette option gèrent également le chevauchement de jour

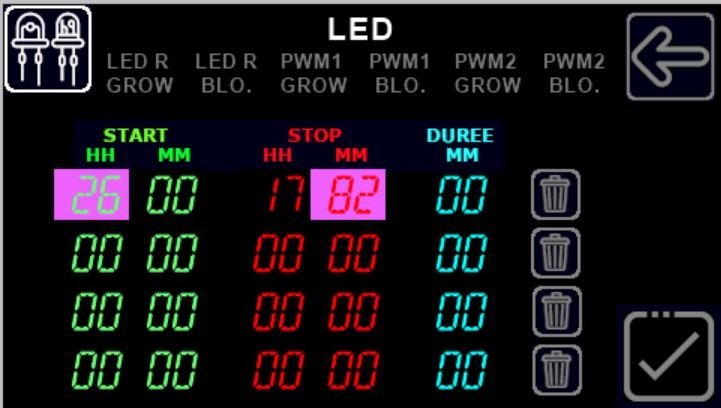

En cas d'erreur de saisie par la calculette, les erreurs seront affichées en temps réel, cette option existe sur toutes les pages



++

GEN

Modifié octobre 16, 2021 par Gen

[Gen 2 808]

POUR L'INSTALLATION PROCÉDEZ COMME SUIT



1 - PROGRAMMATION DE L’ÉCRAN

- copiez le fichier TFT, sur une SD CARD de maximum 32Gb

- introduisez la carte SD dans son emplacement à l'arrière de l'écran

- assemblez le petit adaptateur fourni avec l'écran au bout d'un câble USB

- connectez à l'écran le câble JST 4 fils fourni avec l'écran

- le fil noir du JST va sur la pin (-) du petit adaptateur

- le fil rouge du JST va sur la pin (+) du petit adaptateur

- quand tout est connecté, branchez votre câble USB à votre PC

- la mise sous tension déclenchera automatiquement le chargement du fichier contenu sur la SD CARD

- quand l'indicateur de progression est arrivé en fin de course, le programme est chargé

- débranchez le câble JST de votre écran Nextion

- c'est terminé en ce qui concerne l'écran



INSTALLATION DU CIRCUIT

Quand vous recevez votre circuit, la première chose à faire est de mettre la pile dans son emplacement.

Ensuite branchez dans l'ordre :

- Toutes vos sondes,

- Les 2 boutons poussoirs, le reset dans l'emplacement RESET et le bouton de setup dans l'emplacement TRIG.

- L'écran Tactile

- Branchez votre alimentation 12V

- l'image d'intro s'affichera à l'écran

Ensuite commencez à configurer vos paramètres, pour y accéder, appuyez sur le bouton Setup

Quand tout est configuré, débranchez l'alimentation et raccordez tous vos relais.

remettez sous tension, et c'est terminé



Pour remplacer la pile au bout de 2-3 ans, laissez le circuit sous tension, retirez la pile et replacez la nouvelle

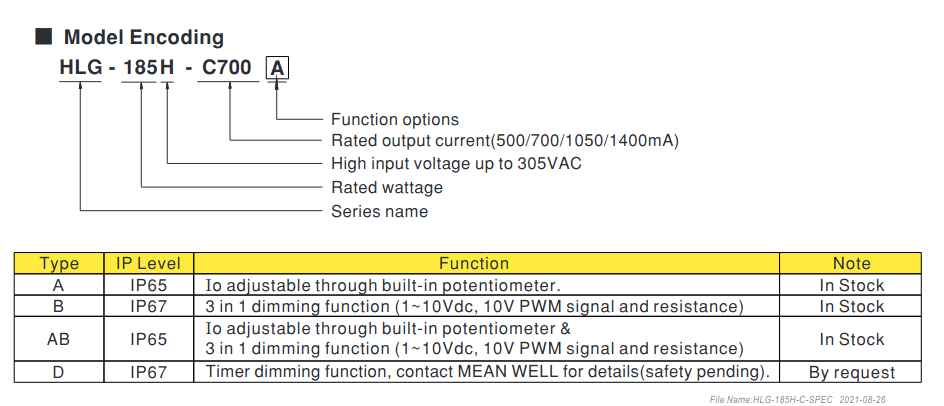

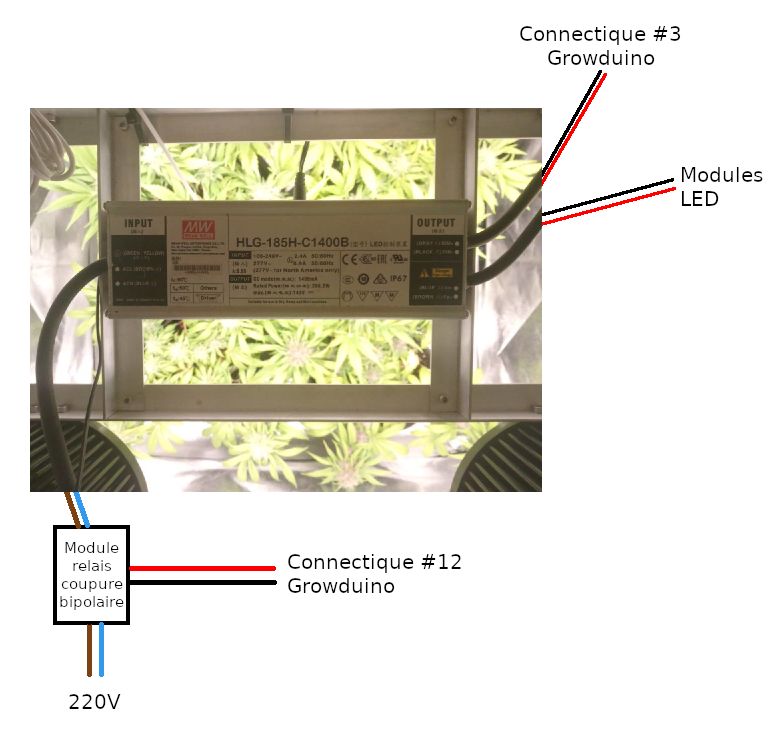

EN CAS D'UTILISATION DES COMMANDES LED

Attention, ne vous trompez pas de connecteur !!

pour brancher vos drivers, la polarité des fils concernant driver résistif n'a pas d'importance.

Par contre respectez bien la polarité pour vos drivers PWM (fil rouge = positif, fil noir = négatif ou GND)



DÉMONSTRATION

vidéo à venir



FICHIERS SOURCES

Fichier tft pour l'écran 4.3" : GDW43.pdf

Télécharger le fichier ci dessus, renommez le en GDW43.Zip

Décompactez le

allez dans le répertoire GDW43 et copier le fichier tft à la racine d'une SD CARD vierge (uniquement le fichier).



Code source :

Version 5.1GROWDUINO_DUE_V51.pdf code optimisé pour sonde AM2320 + gestion du réveil du mode veille

Version 5.0GROWDUINO_DUE.pdf

réalisé sous VS code + platformio.

téléchargez le fichier, renommez le en zip, décompactez



Modifié septembre 20, 2021 par Gen

[Gen 2 808]

Yop



Explication du fonctionnement et aide à la configuration.

IMPORTANT

Le logiciel gérera automatiquement tous les paramètres de toutes les fonctionnalités,que vous soyez en floraison ou en croissance, cela ne nécessitera pas de réintroduction, ou de modification de votre part, ils suffira juste d'activer dans la page "selection/activation" le mode désiré. Les nouveaux paramètres seront immédiatement pris en charge

L'arduino ne possédant qu'un seul processeur, toutes les fonctionnalités seront suspendues tant que vous resterez en mode setup, il est impératif de revenir à la page principale pour que les processus puissent reprendre leur cours

Le temps d’échantillonnage des des capteurs se fait toutes les 4 secondes, les valeurs affichées sur le graph sont les moyennes calculées sur 4 minutes



ECLAIRAGE

Le logiciel vous permet les chevauchements de jours aussi bien pour l'option lampe que pour les canaux LED

exemple : début d'éclairage 20hr40, extinction 08hr40.

En ce qui concerne le mode progressif pour les leds, le temps croissant et décroissant sont inclus dans la plage définie start-stop

exemple :

Start : 06hr00  Stop : 18hr00 durée: 30min

Cela signifie que le calculateur enverra aux ballasts à partir de 06hr00 une intensité croissante jusqu'à 06hr30, à partir de 06h30 l'intensité sera maximum jusqu'à 17hr30 et sera décroissante pour arriver à 0 à 18hr00

Pour les ballast avec scintillement résiduel à une commande de 0, les pins 49 (channel PWM2), 51(channel PWM1),53(channel resistif) de l'arduino vous permettront de piloter des relais bipolaires, pour une coupure simultanée phase et neutre

Si la fonction safeTemp/Overtemp est activée, l'intensité lumineuse des leds sera réduite de 20% si la température intérieure est supérieure à 28°C

Cette restriction ne s'applique que lorsque l'intensité envoyée au ballast est de 100%, une réduction d'intensité en phase croissante ou décroissante n'est pas nécessaire

pour le canal LED à commande résistive, le relais miniature coupera la sortie résistance afin que l'intensité de l'éclairage soit au maximum de la capacité du ballast. A contrario, il sera activé en cas d'0verTemp, afin de réduire l'intensité lumineuse.

Dans ce cas, même si l'indicateur montre 100%, il sera en rouge, mais les ballasts ne seront pas à leur puissances maximums



ARROSAGE

Pour les arrosages journalier (1xJour) ou les arrosages pluri-hebdomadaire (1x tous les n jours) utilisez l'option arrosage

Pour les arrosages répétitifs (aéro/coco) utilisez l'option buller/springler, vous pourrez définir des temps ON et OFF différents pour le jour et la nuit, la référence jour/nuit vient des horaires introduits dans l'option lampe,

ATTENTION, si vous ne travaillez qu'avec des leds, il faudra également introduire vos horaires de fonctionnement dans la partie lampe, elle sert de base à tous les calculs



CO2

Lorsque cette option est activée, elle ne fonctionnera que de jour en période de floraison, le programme est configuré afin de faire un maximum d'économie de gaz.

cette option travaillera de manière cyclique avec plafond maximum, afin de ne pas dégazer à outrance.

Lorsque le CO2 est en activité, les moteurs intra et extra seront coupés, afin de ne pas sortir inutilement le gaz injecté, cet arrêt durera le temps du dégazage + le temps déterminé dans pause CO2, si celui ci est à zéro, les moteurs reprendront leur activité directement à l'issue du dégazage



PARAMÈTRES ENVIRONNEMENTAUX

Introduisez vos valeurs moyennes désirée de t° & humidité pour la floraison et la croissance, de jour et de nuit.

le calculateur définira lui même les balises min et max

 -3°C et de +3°C pour la température avec un hystérésis de 1°C

-5% et + 5% pour l'humidité avec un hystérésis de 3%

Ce sont ces paramètres qui définiront les fonctionnement du brumisateur,dessiccateur, chauffage, refroidissement.

Concernant les moteurs, c'est la température moyenne introduite qui servira de basse au calcul des vitesses intracteur et extracteur



VENTILATION

les vitesses sont calculée de manière linéaire, cependant je recommande de mettre les vitesses minimums intra et extra à 1, mais vous pouvez également modifier cette balance afin de créer une surpression ou une dépression pour votre environnement.

Dans les cas ou l'option OverTemp/SafeTemp est activée, et que la température extérieure est supérieure à la t° interne de votre environnement, l'extracteur se mettra automatiquement sur la vitesse 1 et l'intracteur sera coupé, ceci afin de ne faire rentrer que le minimum d'air nécessaire au renouvellement de celui-ci

Quand l'OverTemp/safeTemp est en activité, les vitesses affichées seront en rouges



RESET

Cette option remettra tous les paramètres à leurs valeurs initiales, une fois cette option activée, attendez 5 secondes avant de faire quoi que ce soit d'autre.

(le temps que le calculateur et la mémoire reprennent leurs paramètres originaux



MATERIEL

Veillez à ce que vos soudures soient propres et isolées, utilisez des câbles dédiés à la transmission de données pour les sondes (câbles USB par exemple)

la longueur des câbles des sondes et de l'écran sont recommandées à 5m maximum. (concernant l'AM2320, le constructeur donne 20m maximum, perso je n'ai pas fait l'essai  sur plus de 5m), il vaut mieux avoir les longueurs adéquates, que des câbles trop longs.



ECRAN NEXTION

de base je fourni le fichier TFT pour un modèle 4.3", mais vous pouvez mettre un 5" ou un 7", dans ce cas contrôlez que la consommation globale en 5V ne dépasse pas la capacité de votre arduino.

Les relais et les platines moteurs fonctionnant maintenant en 12V, ne sont pas à compter dans ce calcul.

Si vous désirez modifier l'interface du NEXTION, il est impératif de n'effacer aucun élément, repositionnez les et changez en les couleurs ou les images, la taille ou la police, car en cas d'effacement, les index d'objet de la page sur laquelle vous travaillez, ne correspondront plus avec les références dans le code, donc si ne vous y connaissez pas en programmation, n'effacez aucun objet, par contre vous pouvez en ajouter, ceux si auront les index à la suite des index existants, à vous ensuite de les référencer dans le code.

Pour effacer le graphique, il suffit simplement d'appuyer sur la zone de graphique



MODE SETUP

Pour rentrer en mode setup et accéder au options de configuration, une simple pression sur le bouton poussoir relié au connecteur trigger suffit

pour sortir du mode ou retour de page, appuyez sur les flèches retour de vos pages.

N'oubliez pas, que pour que les paramètres introduits soient mémorisés et pris en compte vous devez valider vos changements en appuyant sur l'icône de sauvegarde.

Sans quoi rien ne sera enregistré, lors de l'enregistrement, un indicateur d'avancement vous signalera sa progression, attendez que cela soit terminé avant de faire quoi que ce soit d'autre.

Cette validation est nécessaire sur toutes les pages sauf pour la  page de sélection et d'activation.



Bon grow avec le GROWDUINO V5

Modifié septembre 14, 2021 par Gen

[Peter94 34]

Bonjour,

Je ne suis pas intéressé pas ce projet,du tout mais quand je vois ce chef d'oeuvre de tuto/guide je dis bravo! Les mots me manquent. Une telle qualité de conception ça laisse rêveur même à jeun.

Respect.

Peace🙏

[Gen 2 808]

Yop



update du code V5 release 1



++

GEN



[Wilfred 218]

Yop Gen !

Je peine à trouver un relais bi-polaire, pour un petit radeau de 200W de LEDs, et à part utiliser un contacteur type DIN, en sortie du SSR, je ne vois pas trop comment faire. Tu as des pistes, éventuellement ?



Pour info, j'ai cherché sur Ali, Ama, Conrad, RS, mais je ne dois pas chercher avec le bon mot clef.

++



[Gen 2 808]

Yop

faire un petit montage avec un relais Omron, je peux m'en occuper, mais il faut me le dire rapidement



++

GEN

[Gen 2 808]

Yop



Voila à quoi cela ressemble, ce serait dispo en 5V ou en 12V, suffit de mettre le relais adéquat.
circuit protégé par un fusible 5A.





++

GEN

[Wilfred 218]

Yop Gen !

Merci !

Ça fait à combien à l'unité, et il te faut combien de pré-commandes minimum ?

++

[Gen 2 808]

Yop @Wilfred


15€ à l'unité
60€ les 5

100€ les 10



prix hors frais de port

++

GEN


Modifié novembre 3, 2021 par Gen

[Wilfred 218]

Re !

Le relais, ce sera un type SSR ? 1kW max, j'ai bon ?

++


[Gen 2 808]

Yop @Wilfred



t'as pas besoin de relais SSR avec ça, tu branches la sortie du circuit directement sur la platine, tu alimentes en 220V l'entrée et tu récupères le 220V en sortie.

le sens n'as pas d'importance soit tu rentres par le haut, soit par le bas du relais en fonction de ton câblage.



++

GEN

Modifié novembre 3, 2021 par Gen

[Gen 2 808]

Yop @Wilfred



Question, tu l'alimentes par où ? question 5 ou 12V ? Cette platine est générique, mais si tu comptes utiliser les pin (channel PWM2), 51(channel PWM1),53(channel resistif) alors il faut que je rajoute un transistor et un bornier supplémentaire, pas d'incidence sur le prix.
Si cela t'intéresses, dis le moi rapidement car j'ai déjà d'autres circuits en production, que je puisse contacter la société pour qu'ils rajoutent cela à ma commande en cours.



++

GEN


[Wilfred 218]

Re !

Je vais l'alimenter par la connectique #12 du Growduino, prévue pour la lampe, donc en 12V. Par contre, je ne comprends pas l'autre partie de ta question. Enfin, plutôt, j'avais compris que les connectiques 3 - 4 et 5 remplaçaient le potentiomètre, qui envoie le signal au ballast, qui va réguler la puissance à la demande.

++

[Gen 2 808]

Yop @Wilfred

Si tu utilises la sortie 12, alors le schéma ci-dessus est correct, pas besoin de modifier le circuit..



++

GEN

[Wilfred 218]

Re !

Et du coup, les sorties 3 - 4 et 5, ce sont bien les pins à connecter à la place du potentiomètre ? Je ne suis pas loin de mettre ça sous tension, ce genre de doute me fait transpirer de la raie...



++

[Gen 2 808]

Yop



3 uniquement pour résistance

4 et 5 pour PWM



en cas de résistance la polarité n'a pas d'importance

en cas de PWM bien faire attention à la polarité



apparemment le driver de ta tof peut fonctionner en PWM10V ou en résistif vue que c'est un TYPE B







ton schéma est correct

++

GEN



Modifié novembre 3, 2021 par Gen

[Wilfred 218]

Yop Gen !





Les câbles rouge [+] et jaune [Tx] ne sont pas inversés, des fois ?

Possible d'installer les 2 sondes au bout d'un câble RJ45, en utilisant 6 des 8 brins ?

++

[Kikivalsky 1]

Bonjour ,



je me posais la même question .


moi j’en ai une autre concernant les relais SSR .


par soucis d’encombrement , puis utiliser ce type la  :

la  :https://www.technic-achat.com/embase-relais-din-type-slim-1no1nc-commande-12v-c2x35331706



Merci et bonne journée les gens

Modifié novembre 6, 2021 par Kikivalsky

[Viker 147]

Le 05/11/2021 à 16:54, Wilfred a dit:

Yop Gen !





Les câbles rouge [+] et jaune [Tx] ne sont pas inversés, des fois ?

Possible d'installer les 2 sondes au bout d'un câble RJ45, en utilisant 6 des 8 brins ?

++



Yop Wilfred,



En fait vu le schéma de câblage au growduino cela semble correct. En fait Gen utilise des câbles où la succession des couleurs à un ordre précis ne correspondant à la convention mais bien au câblage avec le growduino.



++

Viker
