Gen 2 808 Posté(e) août 20, 2021 Partager Posté(e) août 20, 2021 (modifié) Salut la Room. Voici le GrowDuino V5, pour DUE. (ce sera le dernier modèle) Pour pouvoir passer sur écran tactile , il faut au minimum une carte DUE, le MEGA2560, n'est pas assez rapide il gère : - Éclairage standard - Irrigation (tous types) - Brumisateur - Dessiccateur - Chauffage - Refroidissement - CO2 - Buller - Sorties pour platines moteur 12V (intra et extra) - 2 pilotages PWM 10V pour ballasts LED - 1 pilotage Résistif (100K) en remplacement d'un potentiomètre - Prévu pour sonde AM2320 (T° et HR) - Possibilité de mettre une sonde de t° Externe (DS18B20) - Possibilité de mettre une sonde CO2 de type MH-Z19 - Reste 32 I/O digitaux + 8 analogiques libres - Les sorties relais sont en 12V pour du SSR (ainsi vous gérez vous même vos puissances) Prévu pour Écran Tactile Nextion 4.3" de base, possibilité de mettre de plus grand, mais dans ce cas il faudra prévoir une alimentation externe 5V Ayant beaucoup de taf pour le moment, je ne fourni que l'arduino TAIJI-DUINO DUE + le Shield + la connectique. Prix 82€ frais de port inclus Ce prix peut être sujet à modification, vu les variations actuelles des prix des composants sur le marché La doc va bientôt suivre ++ GEN Modifié août 20, 2021 par Gen Lien à poster Partager sur d’autres sites

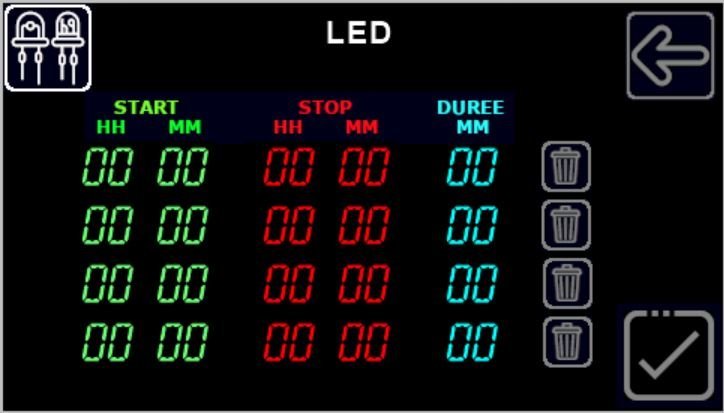

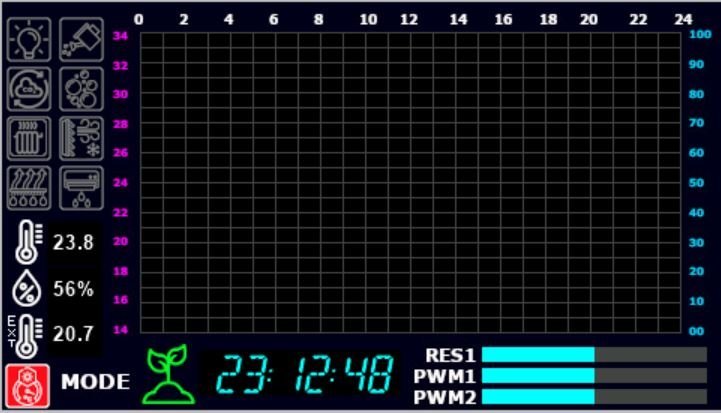

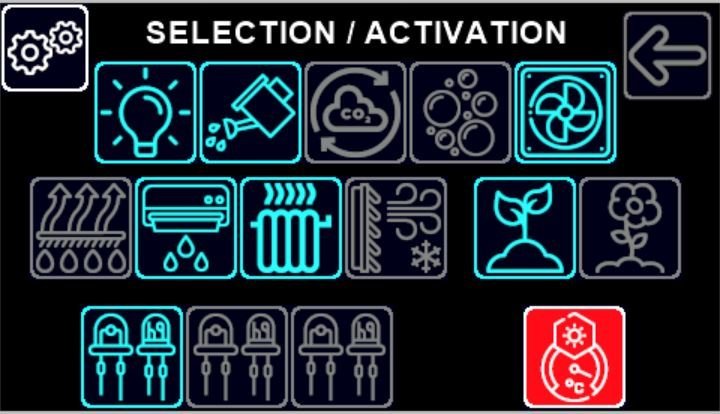

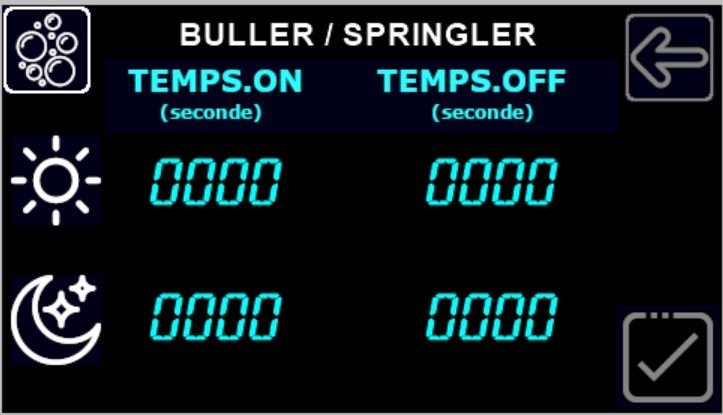

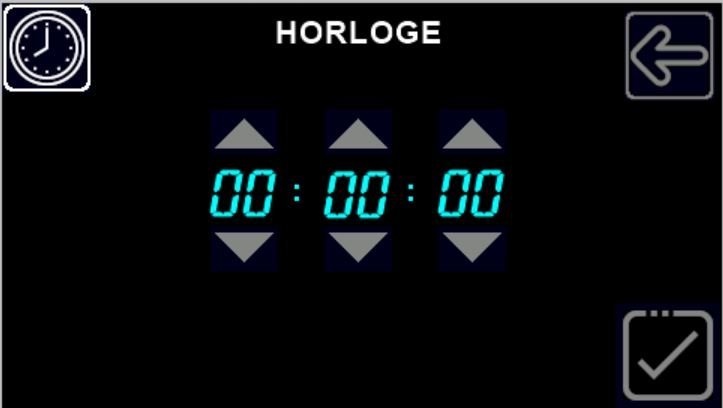

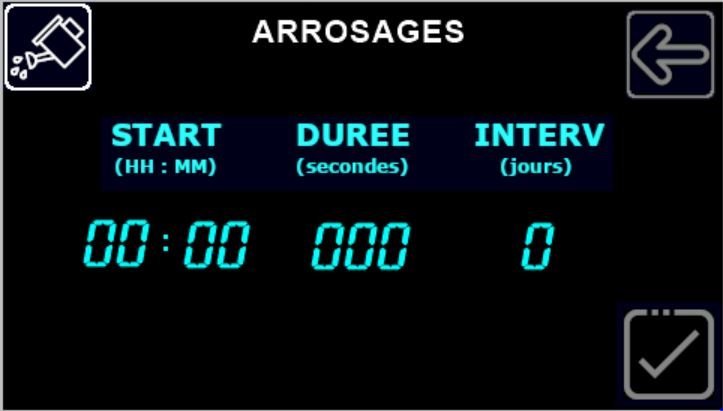

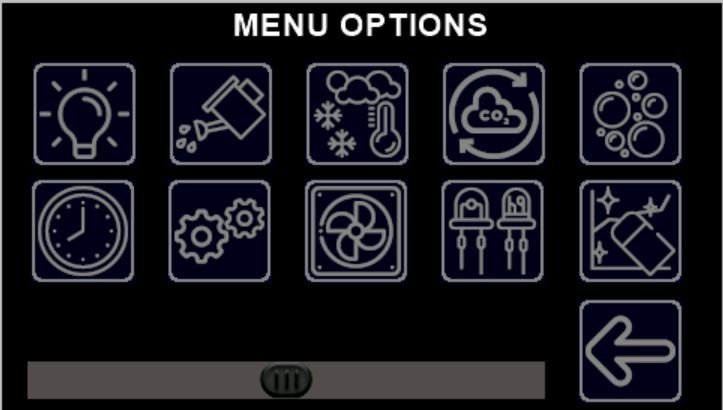

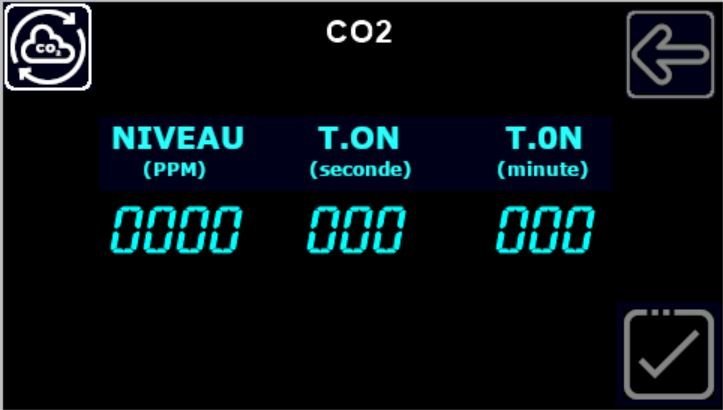

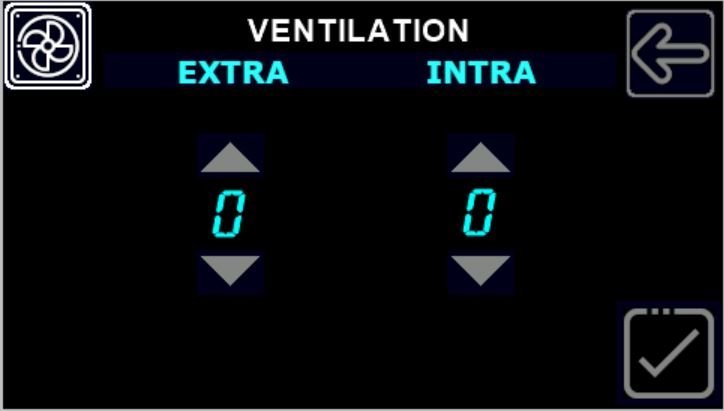

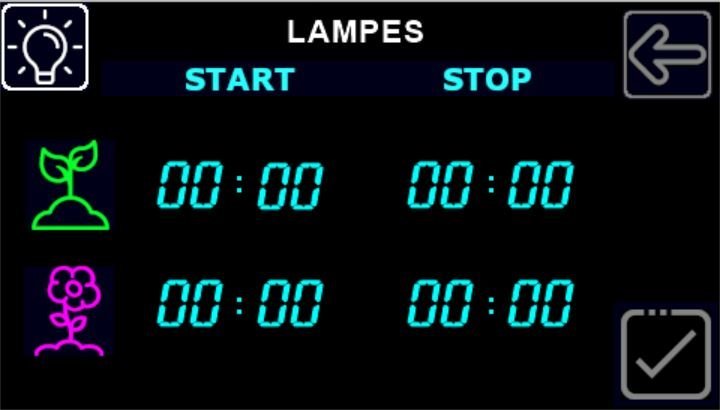

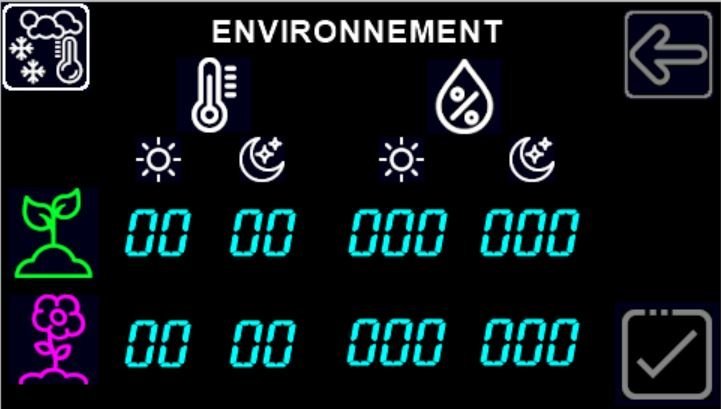

Gen 2 808 Posté(e) août 29, 2021 Auteur Partager Posté(e) août 29, 2021 (modifié) Yop La programmation de l'écran 4.3" est quasi terminée, voici les premières vues Les circuits sont envoyés en production. ++ GEN Modifié août 29, 2021 par Gen 3 Lien à poster Partager sur d’autres sites

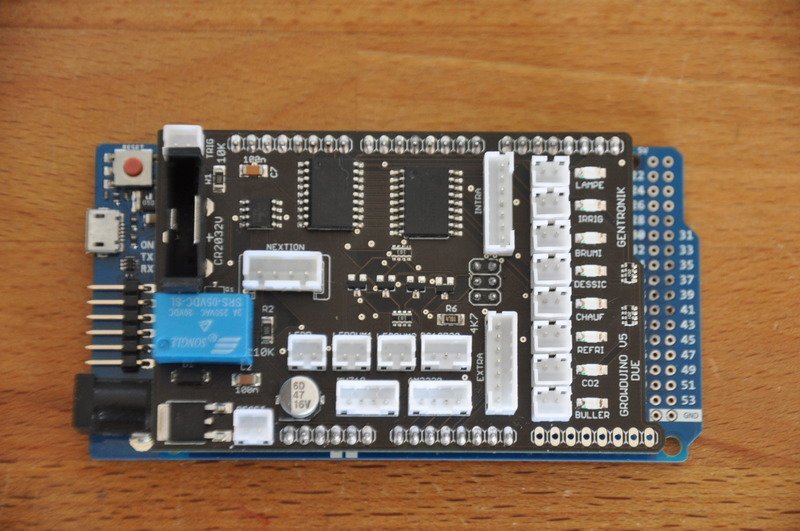

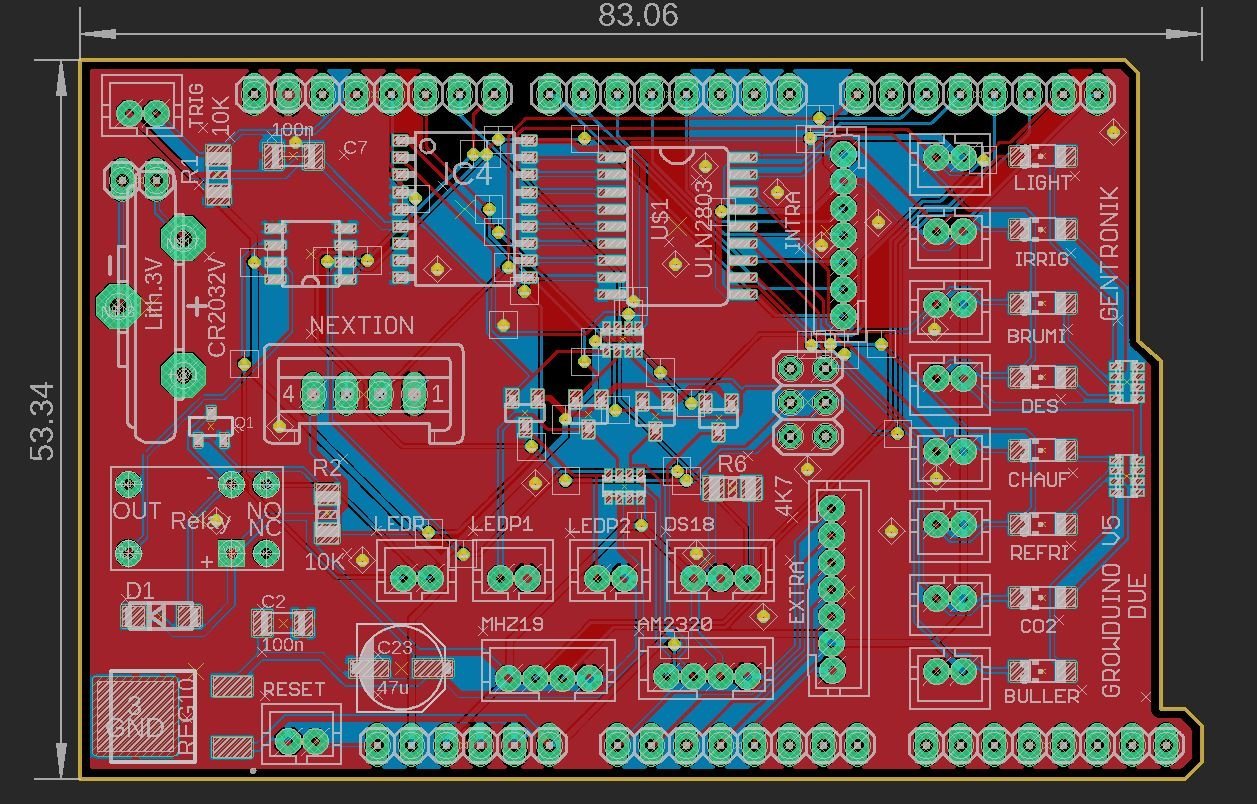

Gen 2 808 Posté(e) septembre 3, 2021 Auteur Partager Posté(e) septembre 3, 2021 Yop.. Circuit terminé, il ne me reste plus qu'à le programmer. Le code sera Open Source, il reste 8 entrées/sorties analogique et 32 entrées/sorties digitale pour ceux qui désireraient personnaliser leur installation. Dispo sous peu Sont fournis, la carte DUE, le shield et sa connectique ++ GEN Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) septembre 4, 2021 Auteur Partager Posté(e) septembre 4, 2021 Yop.. L'électronique est testée, tout fonctionne TEST 0 -> 11:13:39 [DS18B20:25.06] - [AM2320 T°:25.30 Hum: 75.30] - [ MH-Z19: 957] TEST 1 -> 11:13:42 [DS18B20:25.06] - [AM2320 T°:25.10 Hum: 75.20] - [ MH-Z19: 959] TEST 2 -> 11:13:45 [DS18B20:25.06] - [AM2320 T°:25.30 Hum: 75.20] - [ MH-Z19: 962] TEST 3 -> 11:13:47 [DS18B20:25.06] - [AM2320 T°:25.30 Hum: 75.30] - [ MH-Z19: 962] TEST 4 -> 11:13:50 [DS18B20:25.12] - [AM2320 T°:25.30 Hum: 75.40] - [ MH-Z19: 962] TEST 5 -> 11:13:53 [DS18B20:25.12] - [AM2320 T°:25.30 Hum: 75.40] - [ MH-Z19: 962] TEST 6 -> 11:13:55 [DS18B20:25.06] - [AM2320 T°:25.30 Hum: 75.40] - [ MH-Z19: 957] TEST 7 -> 11:13:58 [DS18B20:25.06] - [AM2320 T°:25.30 Hum: 75.40] - [ MH-Z19: 957] TEST 8 -> 11:14:1 [DS18B20:25.06] - [AM2320 T°:25.10 Hum: 75.30] - [ MH-Z19: 957] TEST 9 -> 11:14:4 [DS18B20:25.06] - [AM2320 T°:25.10 Hum: 75.20] - [ MH-Z19: 957] TEST 10 -> 11:14:6 [DS18B20:25.06] - [AM2320 T°:25.10 Hum: 75.10] - [ MH-Z19: 953] TEST 11 -> 11:14:9 [DS18B20:25.00] - [AM2320 T°:25.30 Hum: 75.00] - [ MH-Z19: 953] TEST 12 -> 11:14:12 [DS18B20:25.00] - [AM2320 T°:25.10 Hum: 74.90] - [ MH-Z19: 947] TEST 13 -> 11:14:15 [DS18B20:25.00] - [AM2320 T°:25.30 Hum: 74.90] - [ MH-Z19: 947] TEST 14 -> 11:14:17 [DS18B20:25.00] - [AM2320 T°:25.30 Hum: 74.90] - [ MH-Z19: 947] TEST 15 -> 11:14:20 [DS18B20:25.00] - [AM2320 T°:25.30 Hum: 75.00] - [ MH-Z19: 945] TEST 16 -> 11:14:23 [DS18B20:25.00] - [AM2320 T°:25.30 Hum: 75.00] - [ MH-Z19: 945] TEST 17 -> 11:14:25 [DS18B20:25.00] - [AM2320 T°:25.30 Hum: 75.10] - [ MH-Z19: 947] TEST 18 -> 11:14:28 [DS18B20:25.00] - [AM2320 T°:25.30 Hum: 75.20] - [ MH-Z19: 947] TEST 19 -> 11:14:31 [DS18B20:24.94] - [AM2320 T°:25.30 Hum: 75.20] - [ MH-Z19: 942] Je vais attaquer le code aujourd'hui, cela devrait me prendre 1 petite semaine ++ GEN 1 Lien à poster Partager sur d’autres sites

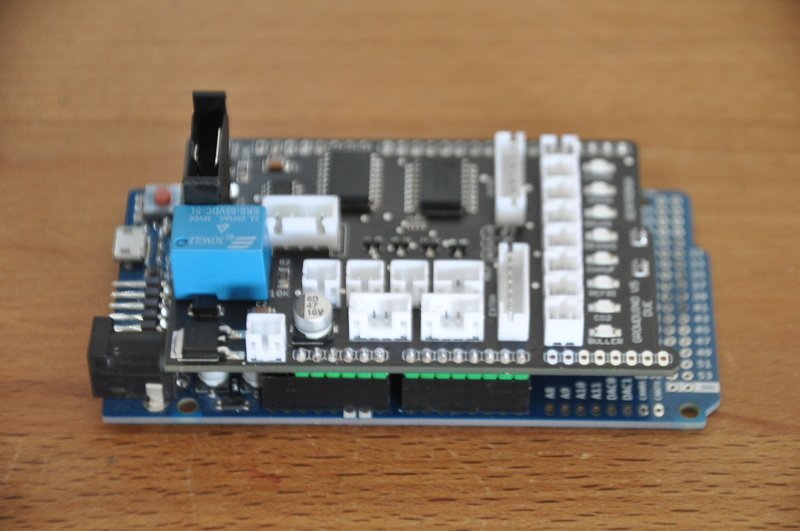

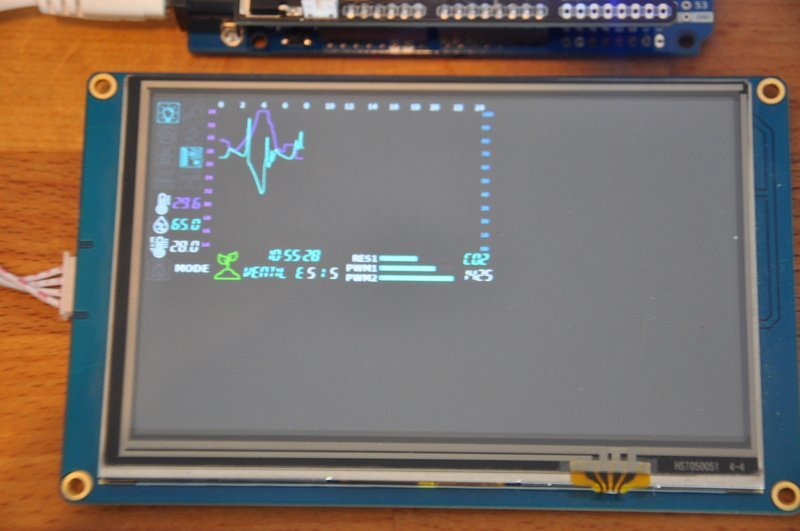

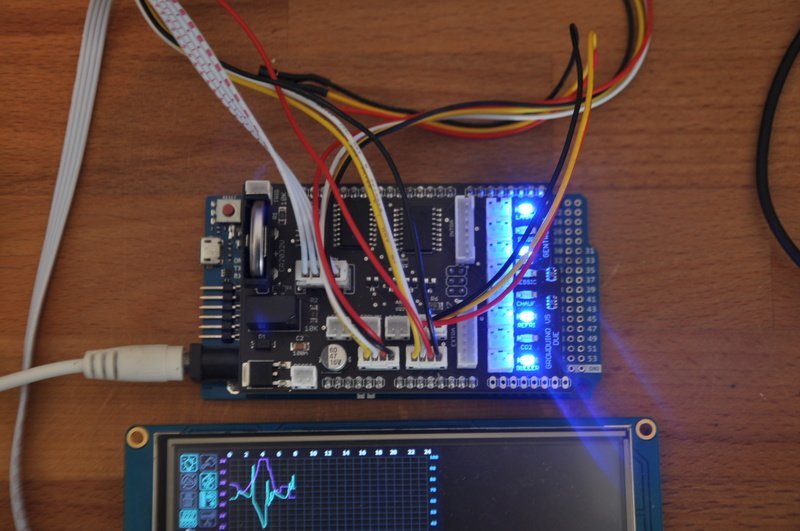

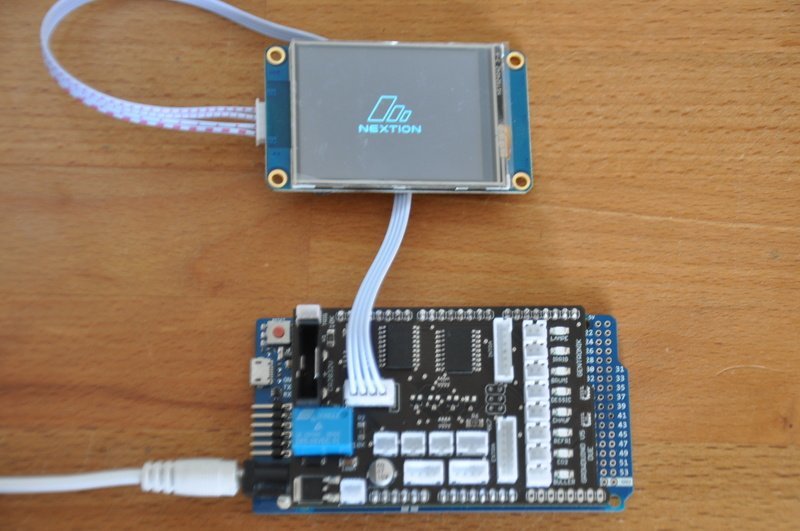

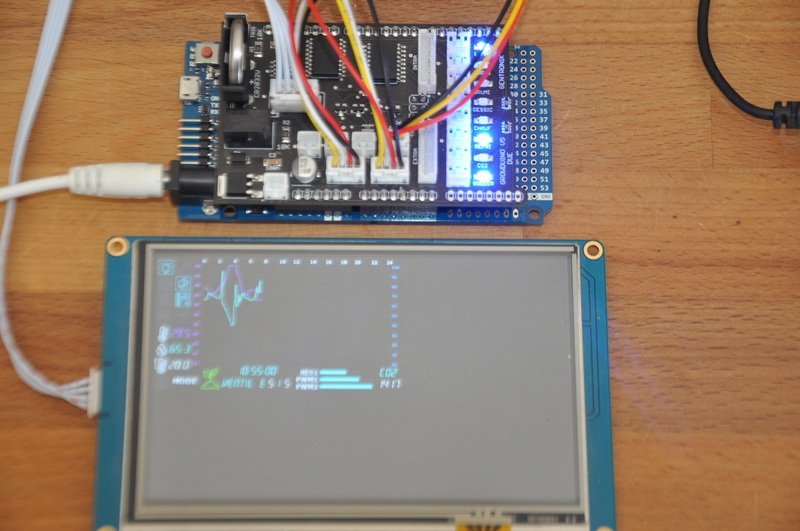

Gen 2 808 Posté(e) septembre 10, 2021 Auteur Partager Posté(e) septembre 10, 2021 (modifié) Yop.. Tests terminés, tout fonctionne !! Yesssss ! Quelques tof (malheureusement je n'ai pas d'écran 4.3" sous la main, j'ai fait l'affichage sur un 5" Ils sont dispos dès lundi au prix de 82€ (shield + DUE + connectique + fdp inclus) les 10 premiers (sondes DS18B20 + AM2320 offertes) ++ GEN Modifié septembre 10, 2021 par Gen Lien à poster Partager sur d’autres sites
SweetDreamsXAE5 907 Posté(e) septembre 10, 2021 Partager Posté(e) septembre 10, 2021 Yop ! Hou qu’il est beau le bébé ^^ Question alimentation que faut-il prévoir ? ++ ! Lien à poster Partager sur d’autres sites

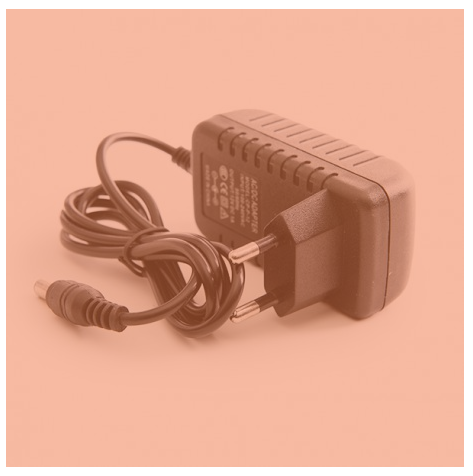

Gen 2 808 Posté(e) septembre 10, 2021 Auteur Partager Posté(e) septembre 10, 2021 Yop avec un écran 4.3" à 5", une simple 12v 1A suffit pour le moment le HMI 4.3 est dispo, la version 5" sortira dès que j'ai un peu de temps Attention les platines moteurs sont en 12v, on peut réutiliser les 5V, je vais expliquer comment sous peu dans le mode d'emploi. ++ GEN 2 Lien à poster Partager sur d’autres sites

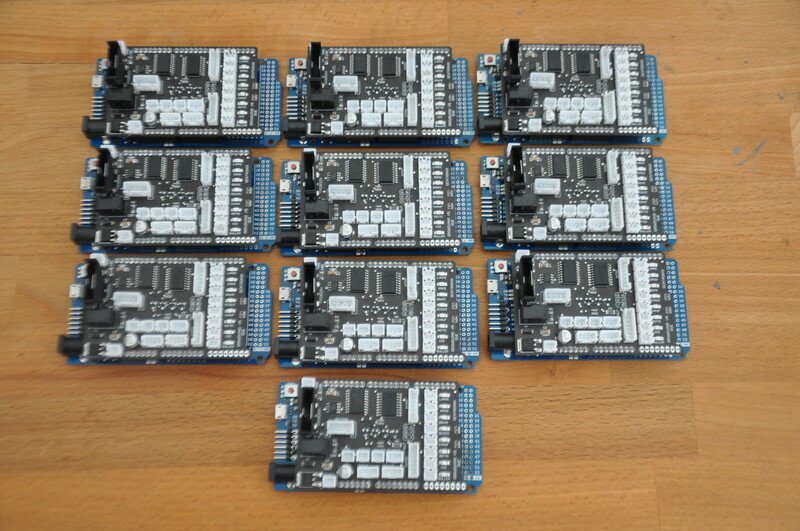

Gen 2 808 Posté(e) septembre 16, 2021 Auteur Partager Posté(e) septembre 16, 2021 Yop Les shields sont terminés, soudés, programmés et testés. Expédition lundi comme prévu.. ++ GEN 1 Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) septembre 16, 2021 Auteur Partager Posté(e) septembre 16, 2021 Yop Clôture de l'offre à 82€ frais de port inclus pour les membres CW le 30 septembre, par la suite ils ne seront disponibles que sur mon site au prix commercial. ++ GEN Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) septembre 20, 2021 Auteur Partager Posté(e) septembre 20, 2021 Yop Expédition mercredi matin, j'ai pris un peu de retard dans les burn-tests des shields. Désolé pour le petit contre-temps ++ GEN Lien à poster Partager sur d’autres sites
