Comment brancher un néon sur une prise malle .

[Jeancultivsisi 756]

Bonjour à tous



Désolé comme toujours de mon ignorance mais j'ai récupérer gratuitement 2 néons Philips led 60 w , 4000 k de 150 Cm. Avant il devait directement être branché sur un tableau ou autre ( je n'y connais rien) 😬.

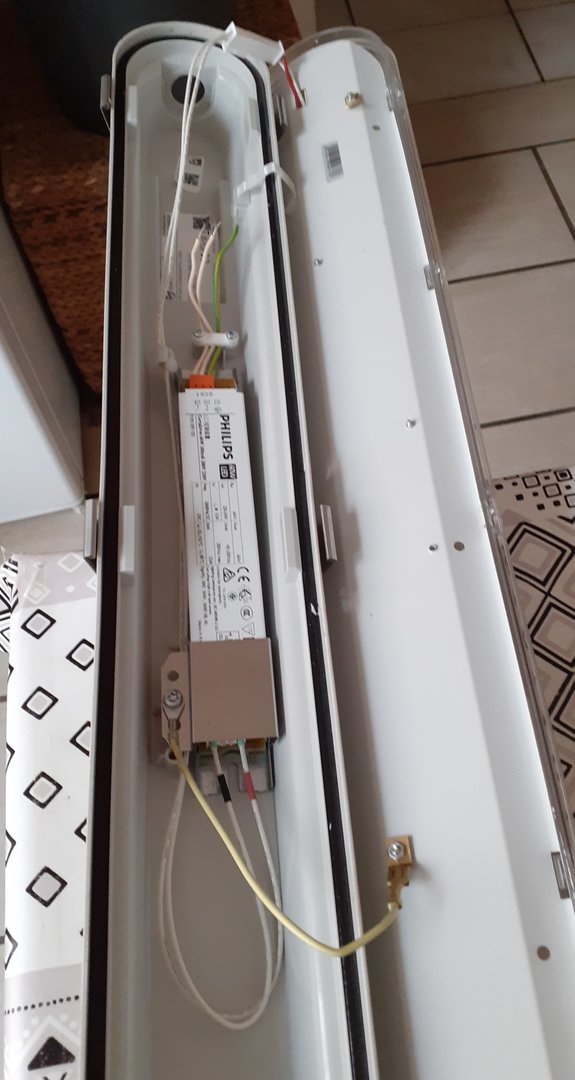

Car j'aurais eu des fils normaux, à la rigueur,  j'aurais brancher le bleu avec le bleu le rouge avec le rouge par exemple 😉,mais là j'ai 1 fil qui ressemble à la terre, jaune et vert mais les 2 autres sont blancs comme sur la photo ci-dessous :



.



Comme vous le voyez, 1 vert et jaune, 2 couleur blanc cassé...







Merci beaucoup au cas où 😁



++

[Le Sultan 2 212]

Salut ,



Si tu peux prendre une photo du ballast Philips de plus près qu'on puisse voir la signalétique stp ?



++

[OmelettOFromage 180]

Salut,



Tu dois avoir un schéma de montage sur le ballast. Peut-être sous le cache qui maintient ton ballast.


Révélation





[Jeancultivsisi 756]

Re 😁,



Merci beaucoup @Le Sultan & @OmelettOFromage , j'envoie ça des que je suis rentré du taf.





Bizz

+

[Le Sultan 2 212]

Re ,



Merci



De là où partent les 3 fils denudés au bout , tu dois avoir des lettres "L" "N" .



L c'est la phase , N le neutre , à raccorder à une prise de courant standard . Tu auras besoin de câble , de connecteurs Wago et d'une fiche mâle .



@+

Modifié janvier 21, 2021 par Le Sultan

[Jeancultivsisi 756]

Re @Le Sultan ,,



Merci beaucoup, oui j'ai lu ça en essayant d'apprendre les bases d'un circuit imprimé, de l'électricité etc mais ce n'est pas fait pour moi 😅.







En fait, j'ai fait la même avec un.projo 100 w 2800k  , 9000lm (truc histoire d'avoir un peu plus de watt dans ma 2 ème box 60x60 ) associé à un spot smiled 60w cma2550,3100 k ,mais j'avaisa achetéune prise . Sauf que les fils avaient une couleur mais là  le néon, c'est plus compliqué.  Mais j'avais utilisé un "bon" domino 🤣 ,et un câble normal.

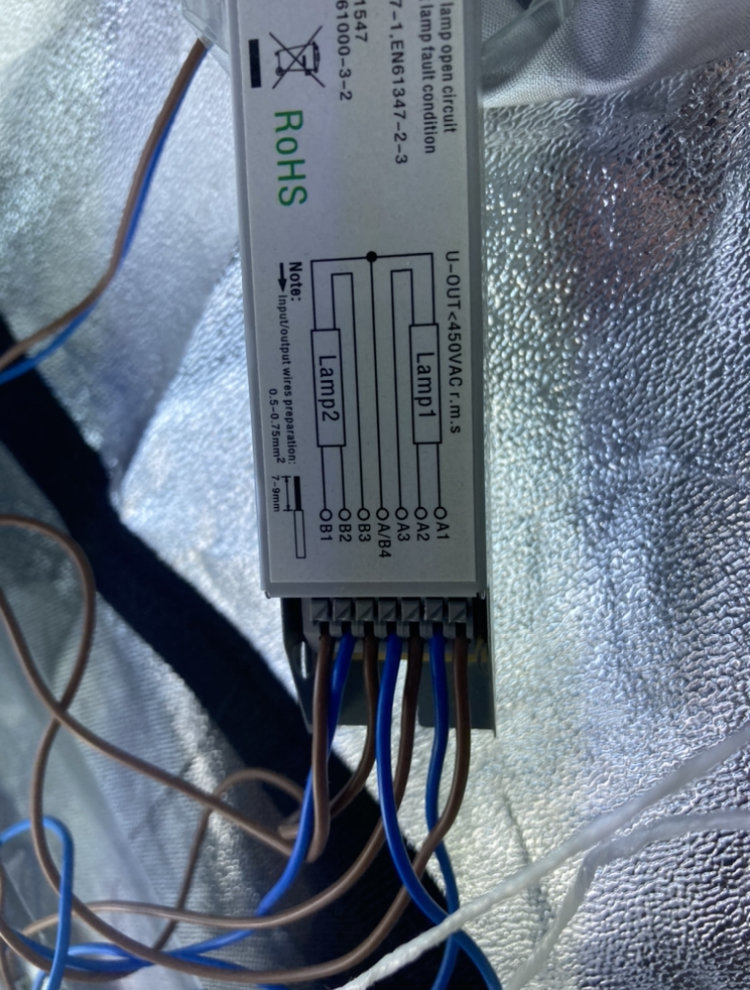

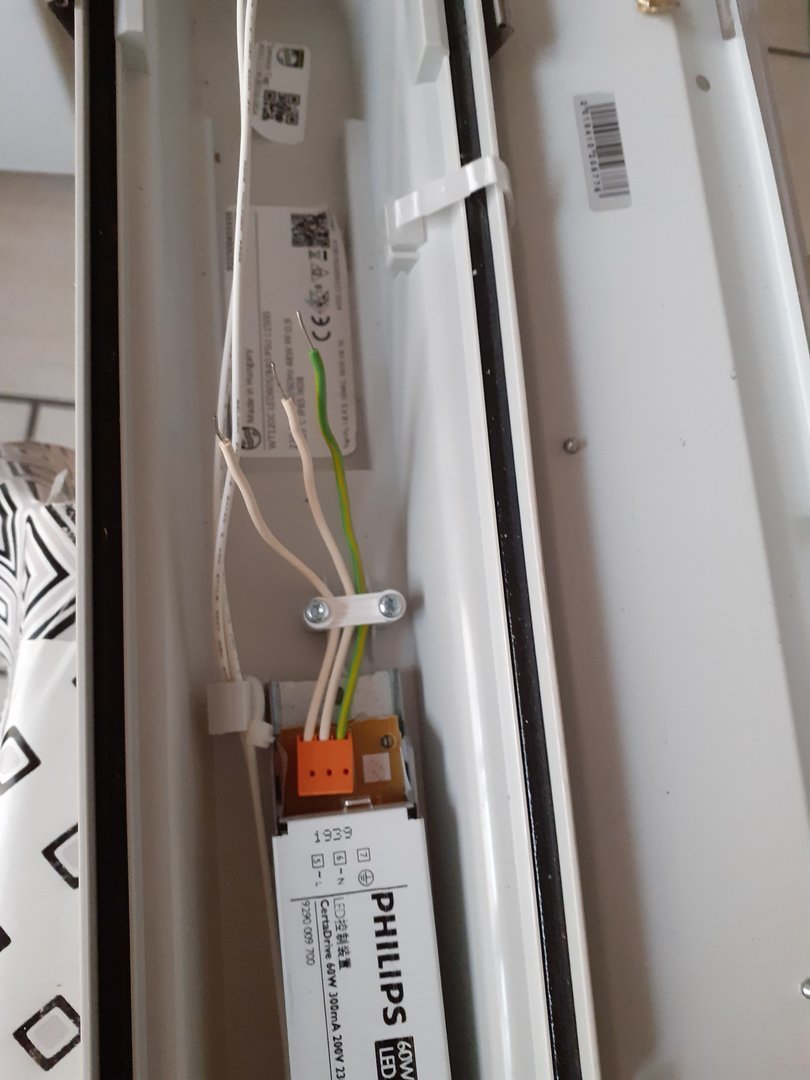

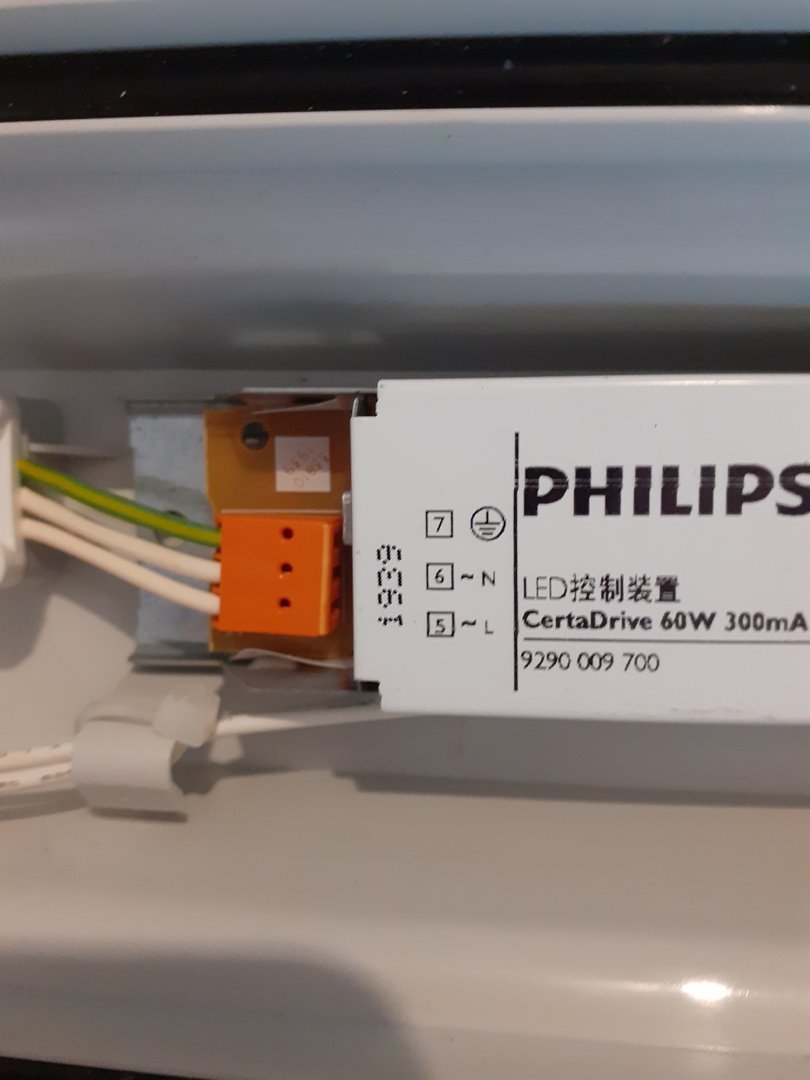

Voici les  photos, grâce à toi, je crois savoir:







Donc je branche le N sur le moins et le L sur le plus ? Et la terre avec la terre sur un câble avec prise.



Merci 😁



[Le Sultan 2 212]

Re ,



L sur la phase , N sur le neutre , terre sur la terre , le tout relié à une prise de courant .



Prise de courant - fiche mâle - câble - wago ou domino - câbles du ballast .



@+

[Jeancultivsisi 756]

Salut à tous 😁,



Je suis toujours du genre pressé mais je n'ai pu m'occuper de mes néons Philips 60w led 4000 k de 150 cm , j'ai donc acheté des cosses pour faire propre, du câble et une prise 💪. Ça y est, l'électricité, c'est de l'eau pour moi maintenant 🤓🤯( Je rigole biensur) donc si une âme charitable pourrait me dire où je dois mettre les cosses femelles ou mâles 😅.



J'essaierai de me débrouiller pour la prise 🤣😅.

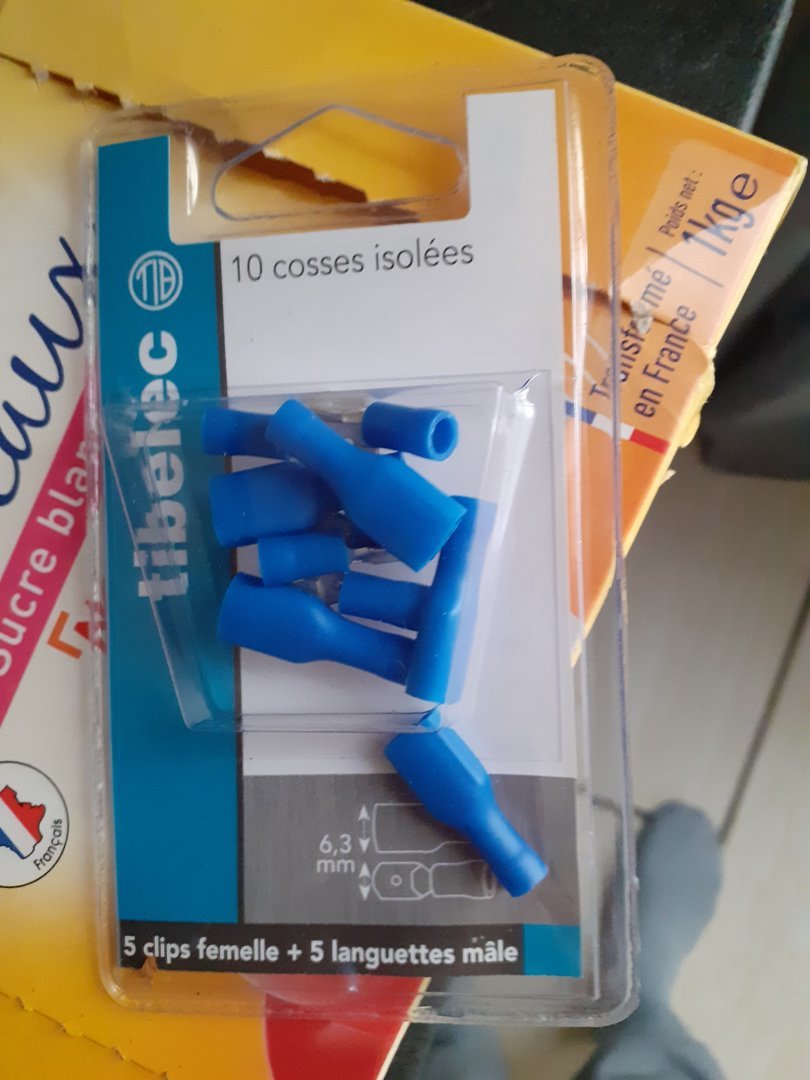

Les cosses :

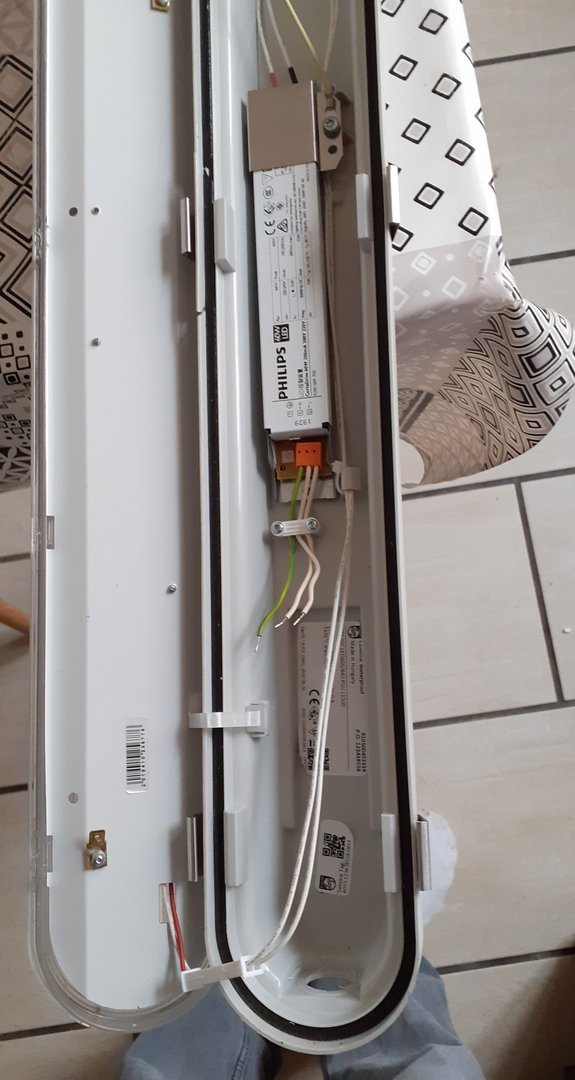

Les files : cosses mâles ou femelles ?

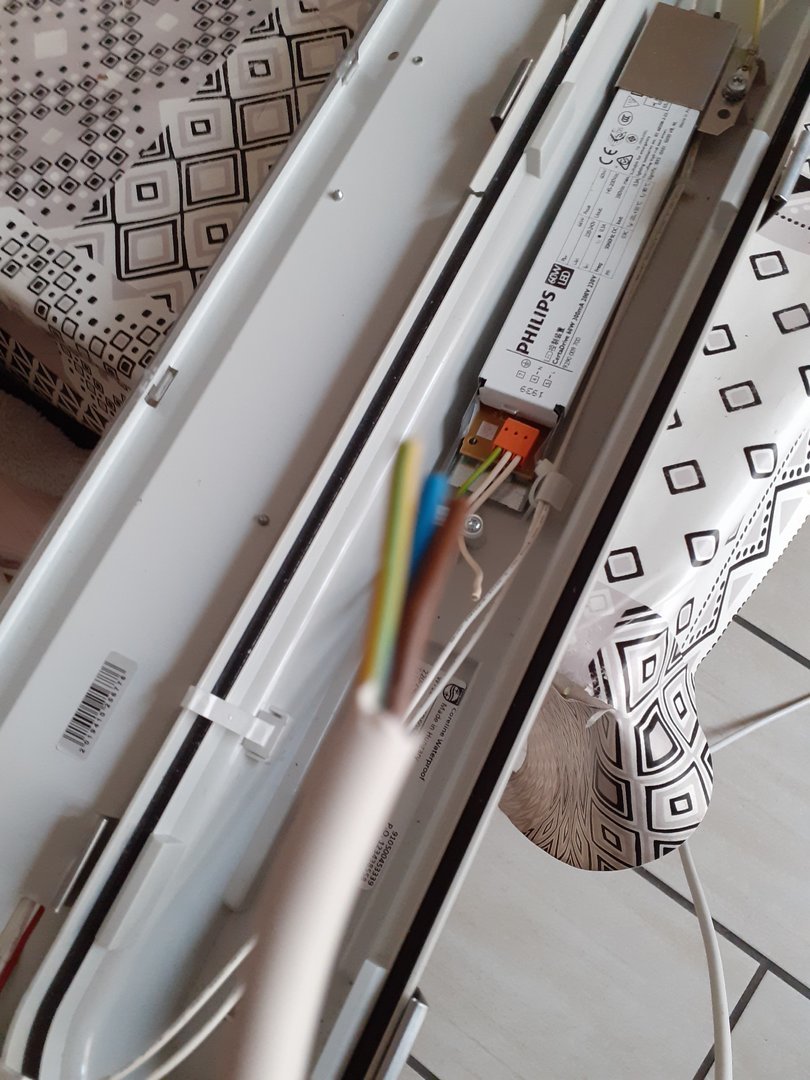

Le câble : même question 😅:



Et un petit bonus :

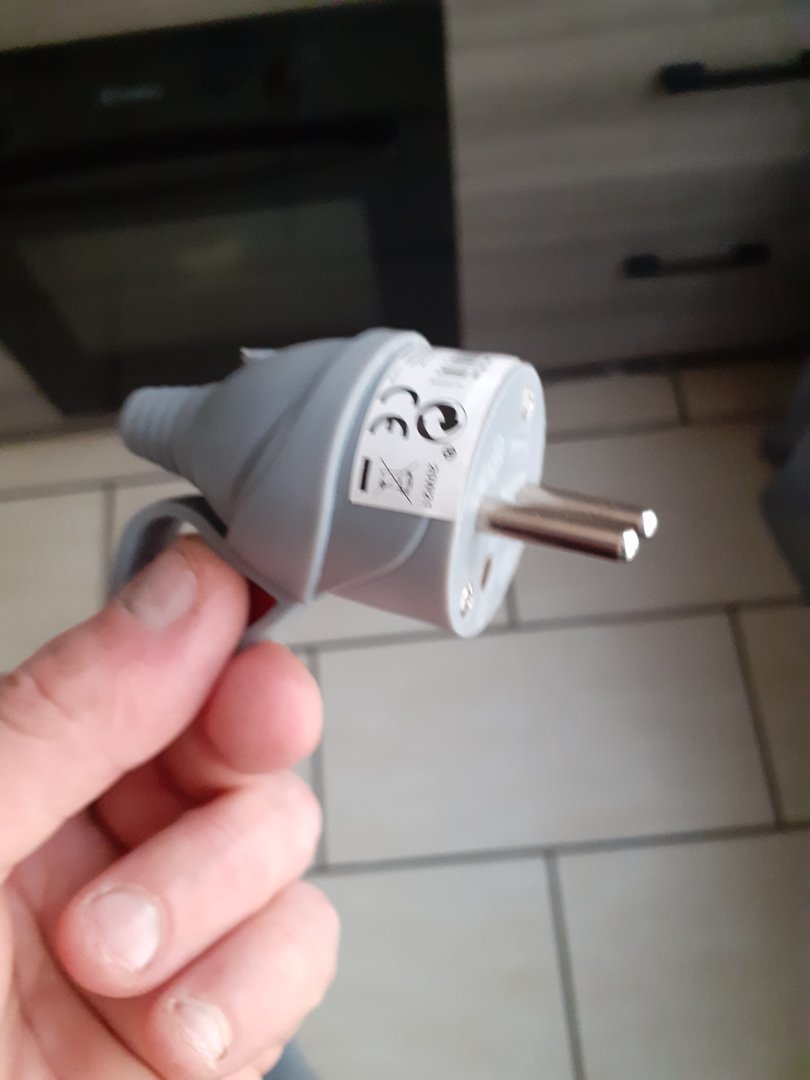

La prise :







Merci beaucoup, pas la peine de m'envoyer sur des tutoriels svp ,j'ai peur de l'électricité et je n'y comprend absolument rien, je n'arrive pas à apprendre quelque chose qui m'est "abstrait " carrément.  Comme un viking qui trouverait un i phone..... (Oe j'ai Netflix 😉) .





Merci infiniment

++

[OmelettOFromage 180]

Salut,

Il te faut un dominos qui va raccorder tes 3 files du ballast vers les 3 files du cable.


Tu fais correspondre le vert et jaune du ballast avec le vert et jaune du cable quand tu les branches au domino.
Les deux autres cables, tu les branches aussi au domino (le même).


Ca n’a pas d’importance lequel avec lequel, c’est du courant alternatif.


Une fois ton cable raccordé au ballast, tu installes la prise.
Une fois ouverte, tu as une place pour la terre, le file vert et jaune, les deux autres files vont vers les fiches de la prise.
Pareil, pour ces deux files, pas d’importance de qui va ou.


Quand tu branche une prise tu ne poses pas la question dans quel sens ;) hé ben la c’est pareil!



See ya

[Heka 5 629]

plop



ces cosses ne sont pas trop adapté a ce montage (pour le 220v ce n'est pas très "sécu", mais surtout tu n’arriveras pas a sertir correctement les câbles rigide qui sorte du driver)

procure toi des wago c'est le plus simple et perenne pour faire cette connexion ou bien des "dominos".

assure toi de la qualité de tes connexions de leurs bon serrage notamment. aussi fixe le câble électrique de l'alimentation quelque part dans la réglette, histoire qu'on ne puissent pas tirer sur les connexions directement (en tirant sur le câble par exemple) , évité les contraintes mécanique sur les connexions ...



ça va le faire

@+
