[JDB] Box Low Rider - Sanlight q4w - une box flo et une nurserie pour être heureux !

[Invité MonsieurPatate]

Il y a 12 heures, deadmau a dit:

Il ne faut pas se lancer pour se dire qu'on va faire des économies par rapport à une tente, mais voir le côté sur mesure, sans bruit et un peu esthétique ou discret.

Clairement, c'est financiérement pas rentable, surtout par rapport à une tente.
Mais quel plaisir à réaliser, et surtout quelle formidable source d'aprentissage !

Bon courage à toi dans ton projet, je surveille d'un oeil comment ça s'passe

Modifié mars 5, 2021 par MonsieurPatate

[Vinc5477 47]

Salut à toi!!



Je dois dire que ça m'intéresse aussi grandement ton affaire, félicitation pour ta maitrise. 😃 Je vais discrétos me caler dans un coin si tu le veux bien, Je me questionne sur ton automate, dommage tu n'en parles pas encore 😭 je suis aussi tenté par cette solution! tu dois savoir que tu ajouter un module d'entrée analogique (4/20mA) ce qui te permettrait de gérer l'ensemble des variables climatique de ta box avec les capteurs qui iront bien plutot qu'un système supplémentaire non? Si c'est bien un automate industrielle, je ne parvient par trop a voir la marque du tien sur la petite miniature et si il possède un slot d'extension. Je bossais sur des Premium de chez Schneider à mon ancien boulot, c'était le top mais le prix malheureusement c'est hors budget pour une simple box... Sinon j'ai deux solution l'achat d'un clone d'un automate siemens (Moins Onéreux) ou partir de zéro avec un collègue programmeur et un arduino, dont on a déjà un peu bossé dessus, Je me questionne encore. En tout cas magnifique ton installe j'espère que j'aurais un jour ta maitrise de la mécanique/mouvement ect... C'était pas mon fort aha !



Donc je résume mes questions pour éviter le pâté indigeste !! 😃

• Quelle est la marque de ton Automate et son model?
• Programme tu en grafcet ?

[deadmau 102]

Salut @Vinc5477

Merci pour ton retour 😀 Un copain automaticien  !! J'ai bossé aussi sur des premiums il y a quelques années dans un ancien taf !

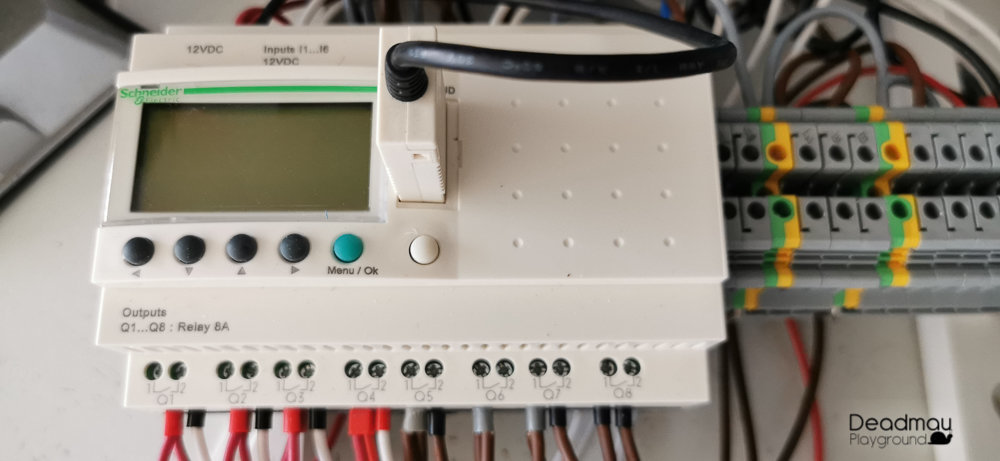

Là je suis parti sur la gamme Zelio de chez Schneider aussi.

C'est un petit automate que tu trouveras facilement d'occasion dans les 50-60€ ou en neuf pour 120€ sur un site de matériel d'automatisme italien. Il faut juste faire attention qu'ils aient bien le module horloge intégré.

Je les utilise dans le taf pour des micro machines et ça fait le taf, robuste, fiable et assez facile à mettre en œuvre. Ils sont beaucoup utiliser dans l'aquariophilie pour gérer les massifs recifals et tout leur système de gestion ou dans les serres.



Il y a plusieurs config possible, j'ai trouvé 2 automates en 12VDC (possible de trouver en 24VDC ou 220vAC)  12 entrées (6 en TOR et 6 en analogique) et 8 sorties relais . Tu peux ajouter des extensions sorties ana si tu veux faire des réglages de vitesse d'extra via variateur de fréquence. Y a des slots de comm aussi mais je ne vais pas m'en servir ici.

Pour le moment je me sers des entrées ana pour la température et l'humidité et faire une gestion de climat à ma sauce.

Je te mets le lien du catalogue : Catalogue Zelio





Ce que j'aime dans ces automates c'est qu'ils sont assez petits et tu peux les insérer facilement dans un tableau élec standard. Tu peux programmer en Ladder ou bloc FDB, c'est cette solution que j'ai choisi. Tu as des blocs logiques, comparateur, tempo de tout style, bascule, horodatage, bloc fonction PID si tu as des sorties Ana. Tu poses les blocs et les relies entre eux.

Tu as un module de simulation pour tester tout ça hors ligne en faisant varier virtuellement les entrées et avancer dans la timeline pour visualiser les événements et corriger les bugs.

Transfert vers automate facile en moins d'une minute. La je le teste sur mon espace Pied mère provisoire et je suis enchanté !

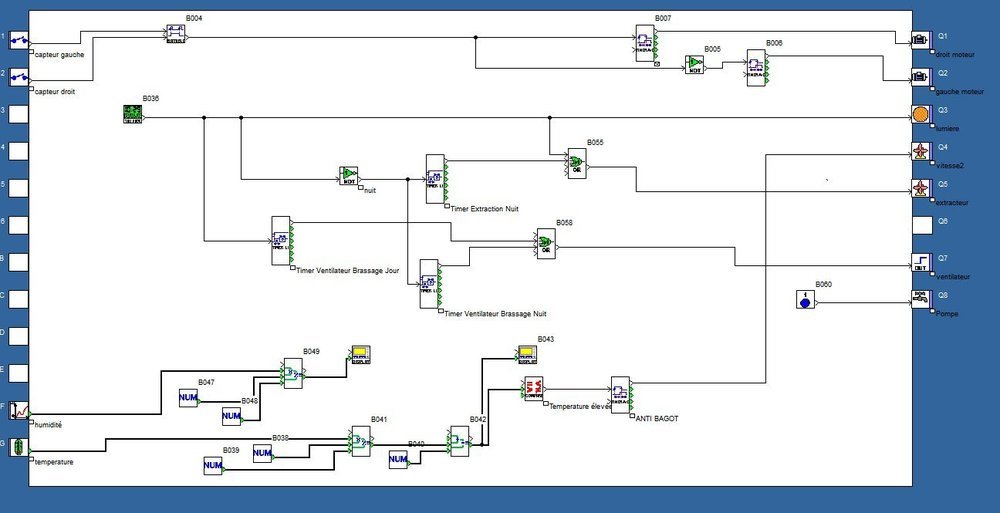

Exemple Programmation FDB - Placard pied mères - boutures







Tu as accès directement via les boutons façade à la modification des valeurs numériques (bloc NUM) des tempos, valeurs de seuils de déclenchement etc.. Tu peux faire afficher les valeurs que tu souhaites ou autres informations sur l'afficheur.

Je pensais aussi faire au début un développement sur arduino car le cout était intéressant, mais j suis une quiche en programmation Arduino, autant le hard ça va que le soft avec afficheur et clavier..🤮,...et c'est devenu trop chronophage et trop prise de tête.

Je ferai un post plus détaillé sur les capteurs et la mise en œuvre de la gestion du climat plus tard si ça intéresse !



A bientôt !



Deadmau 🐌











[Vinc5477 47]

Salut l'ami!



Ahah l'automatisme ❤️ Quelle invention merveilleuse ! Je suis dans l'alarme incendie et intrusion maintenant.... moins passionnant je dois t'avouer

Magnifique ce que tu me montre la aha, merci beaucoup l'astuce du site italien je pense que je vais craquer... lol

Au final ces automates zelio sont moins chers que les clones Siemens que j'ai trouver sur le net. La possibilité de modifier tes variables en direct c'est top comparé à mon installation actuelle. Je vais suivre tes conseils et en trouver un en 12VDC+Module horloge intégré comme j'ai déjà une alim 12VDC qui envoie du pâté.

Je suis tout à fait d'accord avec toi pour l'arduino, il faut énormément de temps de programmation... Mdrr Je suis comme toi pour tout brancher c'est easy mais programmer par moi même ca ne me vient pas de façon naturelle comme mon pote. J'arrive a comprendre son programme quand je le lit dans les grandes lignes mais quand il me file le pc en me disant de refaire pareil et bah... je suis trop paumé mdr. Et encore tu n'a peut être pas vécu le debug du programme, je me changeais en utilisateur "Débile" pour vérifier les bugs et ont en avais des tonnes.... Donc finalité je vais me rabattre sur ce petit automate qui me semble bien sympa. Question con deso, tu a besoin d'une licence pour le logiciel que tu utilise j'ai plus l'habitude de PL7? Je serais grandement intéressé oui si tu la temps de nous faire une petite présentation de tes capteurs!



Merci à toi en tout cas! Bon grow!! ehe

[deadmau 102]

Salut !



@Vinc5477 C'est un bon choix 😉

Pour le soft c'est ZelioSoft  : ZelioSoft Téléchargement

Il est gratuit, tu peux le télécharger pour te faire une idée et faire des simulations. avant d'acheter l'automate et voir si ça convient à ton projet !



Journal de bricolage

Alors hier c’était journée ajustement des portes et charnières, quelques coups de défonceuse pour ajuster la porte horizontale pour la réduire de 3mm, c’était trop ajusté avec les portes supérieures et ça frottait à la fermeture. Ajustement aussi des positions des charnières des 2 portes supérieures.

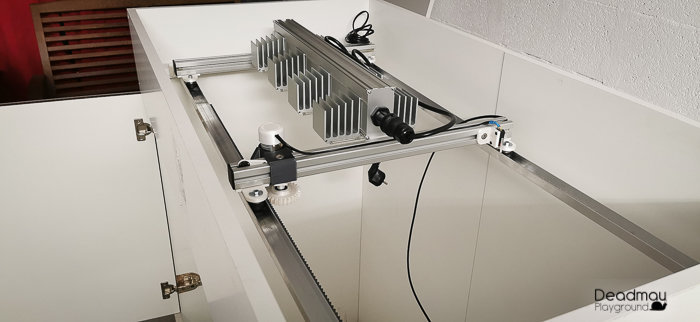

J'ai aussi installé le système de light rail et fais un essais de la lampe avec le dimmer  😍. trop content !



En photos

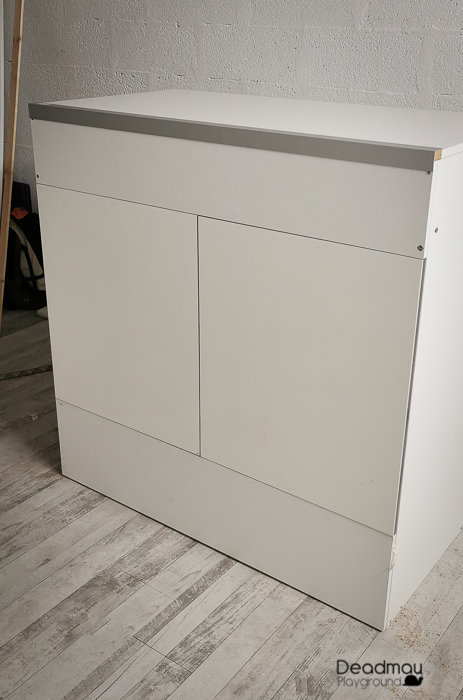

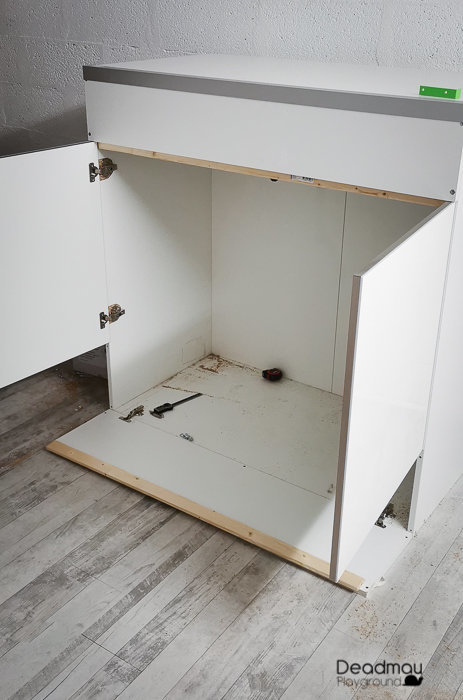

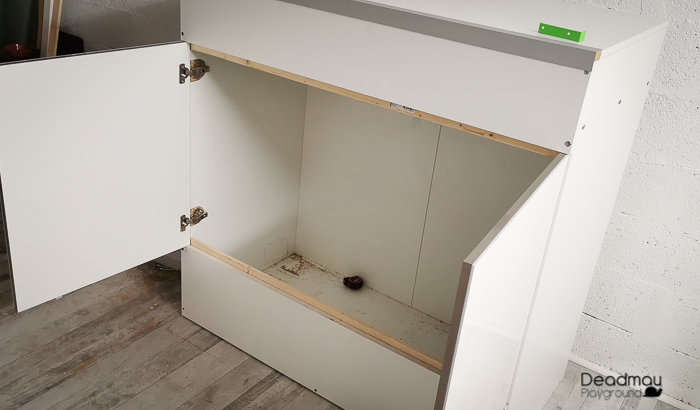

Les ajustements des portes

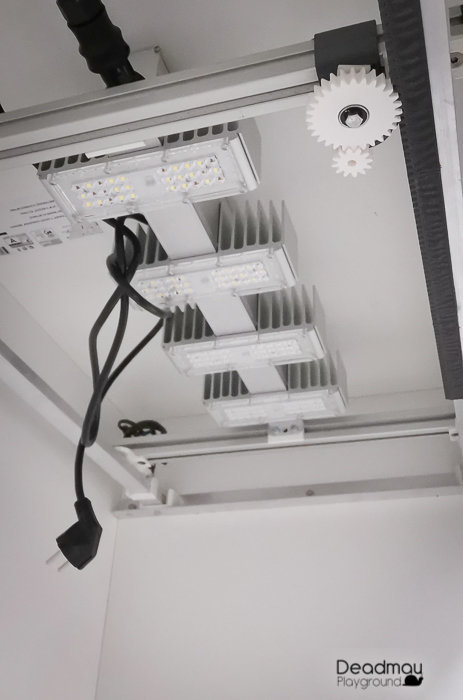

La pose du lightrail

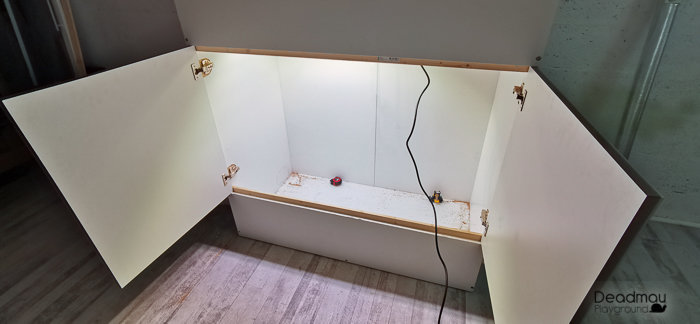

Et premier essais d'éclairage





Ce qu'il reste à faire niveau menuiserie :

• Découpe des intras et extra d'air
• pose de charnière et compas de maintient sur le toit (finalement je vais le faire 😊)
• fabrication et installation des loqueteau de verrouillage des portes
• fabrication et pose des caches charnieres
• installation du tasseau pour la porte de gauche
• trous pour passage de cables avec presse étoupe.

Viendra ensuite le démontage et la pose du mylar diamond, la peinture des tasseaux, et pose des joints de portes  et finex pour ce module. Encore 3-4h de taf.



Bon dimanche,  Bécots !



Deadmau 🐌

















Modifié mars 7, 2021 par deadmau

[Invité Myco]

Bonjour, Honorable maître bricoleur



Ouais, je penses que tu vas vite le récupérer ton statut surtout quand je vois le pied à coulisse. Les portes doivent être réglées pile poil au micron.



Merci, pour l'astuce du cortex, je n'y avais pas pensé. C'est à réfléchir, je vois pas pourquoi ça ne marcherais pas.

Je pensais que tu ferait un truc du genre Arduino pour la gestion du climat mais le terme "grafcet" m'a fait tiquer.  Je vais me pencher un peu sur ce Zelios, l'automatisme ça fait plus de 15 ans que j'en ai pas fait mais bon... je dois encore avoir quelques notions enfuies dans ma petite tête, en bossant le sujet ça peu peut être revenir, ou pas.



Le 04/03/2021 à 23:37, deadmau a dit:

je ne peux que t'encourager à te lancer

Il en fallait pas plus, je penses qu'on ne peux pas renier sa passion pour la box home made. Ma reprise se fera bien plus tard du coup, mais je suis patient. J'ai commencé à griffonner, les idées fusent. Je penses présenter le projet à la commun' la semaine prochaine. J'éditerais ma demande de viab' par la même occasion.



Je me posais quelques questions. Je vois que tu utilises ton FAC en soufflant. Est-ce que c'est pour une réduction du bruit ? ça évite de faire un silencieux ou est-ce que c'est pour mettre ton cône d'aspiration sur ton extra, comme une trompette d’admission qui créerait un effet venturi ? Du coup cela augmenterais le flux d'air en entrée de l'extra ?





Désolé pour toutes ces questions peut être idiote. Mais quand j'ai vu ton cône la première chose qui m’a traversé l'esprit c'est "ce mec est un génie fou furieux".



Bon bricolage.

Modifié mars 8, 2021 par Myco

[deadmau 102]

Salut @Myco



Désolé de t'avoir fait bousculer tes plans 😊

Quand on est passionné et qu'on souhaite offrir le meilleur pour nos plantes et pour une longue durée, rien de tel que de ressortir les outils ^^. Heureux de te voir rejoindre le club des box home made ! Je vais patienter pour voir ton projet et en débattre dans ta demande de viabilité 🤩



Pour le filtre oui je le mets toujours en sortie, filtration des odeurs et action "silencieux" en cassant la vitesse de sortie, testé sur mes boxs précédentes ça marche bien, ça évacue dans une chambre de "décompression" comme j'appelle ça. ET j'ai vraiment la place de le mettre dans la zone de culture, donc pas vraiment le choix. Je suis pas un pro de l'aérolitique, je découvre à tâtons, par des essais et à présent aidé par Solidworks Flow Simulation, je ne maîtrise pas tout mais ça donne une idée des turbulences, vitesse et direction de l'air dans le système.

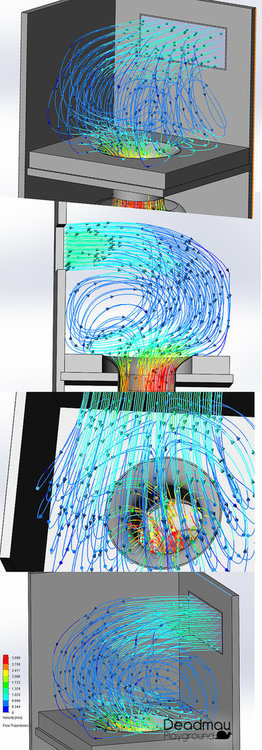

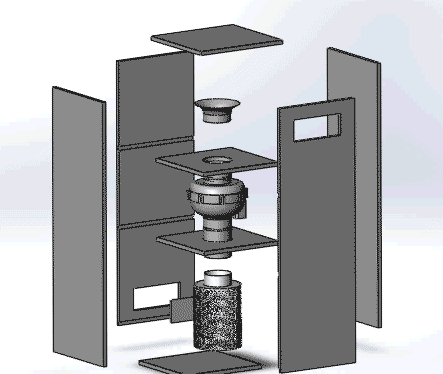

Le cône trompette est un essai, je suis en train de le simuler actuellement, à voir si il prendra place ou pas, plus pour limiter les turbulences en entrée de l'extracteur, et donc le bruit qu'un effet venturi. J'essaierai de simuler avec cône ou juste un tube, mais mon pc rame pour ces calculs !!!!





Ce qui est cool c'est que dans la base de donnée SW Flow Simulation, il y a le modèle de turbine qui équipe l'extraction PK125, un EBM PAPST R1G190.

C'est vraiment pour donner une idée car j'ai pas simulé la mousse insonorisante.



Journal de bricolage

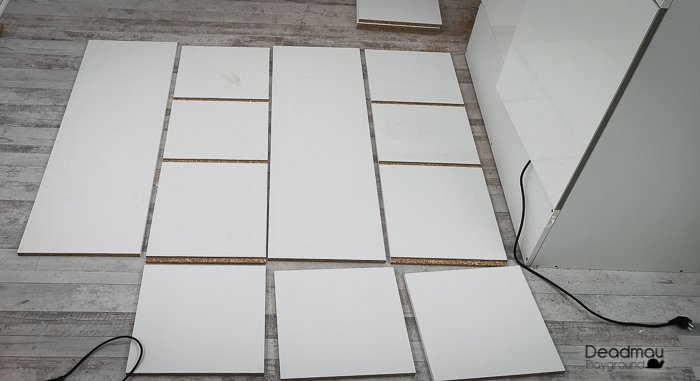

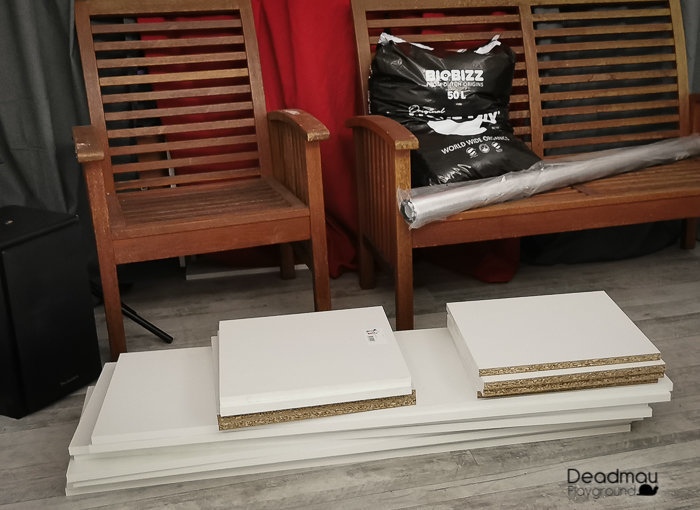

Pas grand chose de fait, passé ma commande de planches en mélaminé chez mon menuisier du coin, 70€ pour faire les 2 compartiments et étagères qui seront de part et d'autre de la box. Coupé à la taille et au moins c'est d’équerre. Passage au growshop, pour recupérer le dimmer pour la lampe Sanlight Q4w, un rouleau de bâche mylar diamond, et un sac de terreau.

Un peu de précâblage du tableau électrique le soir, ça avance tout doux!



Me voilà équipé pour un bon week end bricolage dans le garage 🤗.



Prenez place sur le banc pour la suite !





A plus!



Deadmau🐌





[deadmau 102]

Salut!



Journal de bricolage

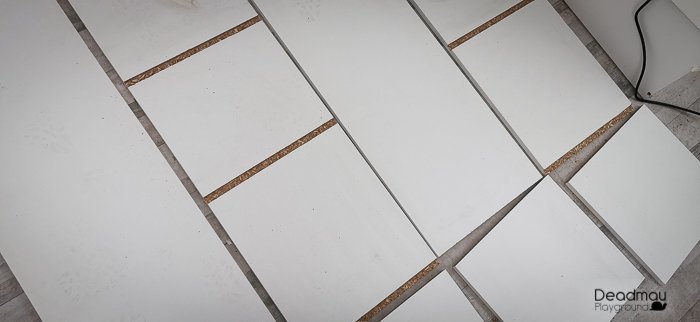

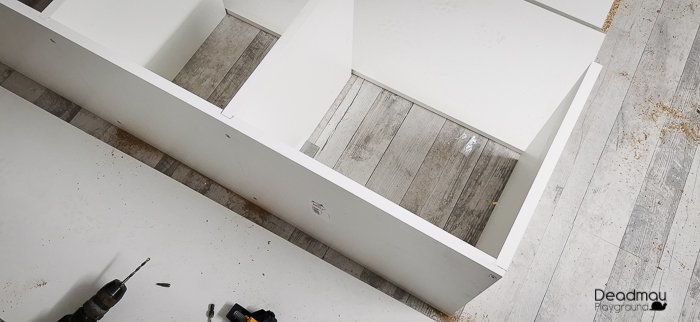

Cet aprem je me suis amusé avec la défonceuse pour faire les rainures qui recevront les tablettes horizontales, quitte à pourrir le garage; j'ai fait pour les 2 ensembles (traitement de l'air et placard technique). Demain je sors la scie cloche pour faire les trous diamètre 130 pour les passages des gaines et puis assemblage des éléments.





Hors sujet :

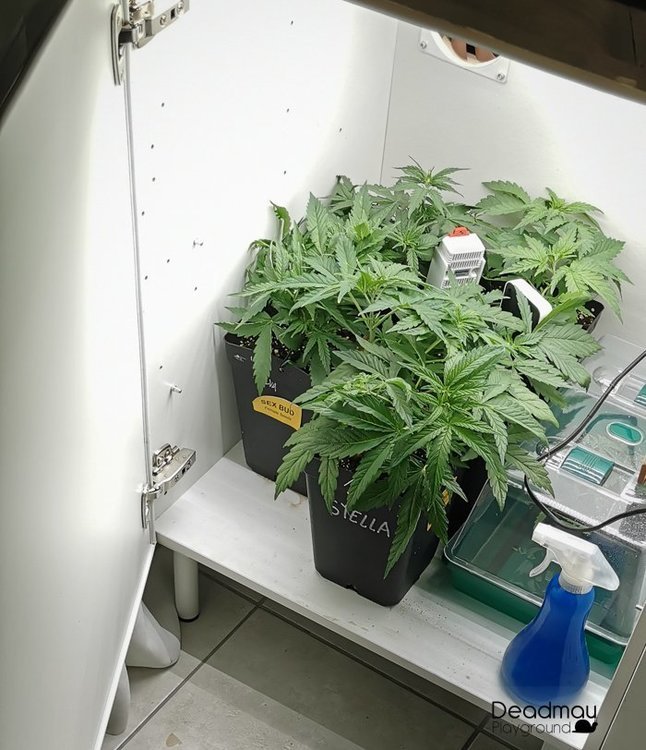

Pour mettre un peu de verdure dans ce JDB, une petite vue de mon placo pied mère provisoire, je suis en train de faire des bonsais de Sexbud. En fait c'est pour reprendre en main les techniques, faire des essais des leds,, il a  4 Strips Bridgelux EB Gen2,  60W de Ledfury dans 60cmx60cm.

Je coupe, je tords, je pince, je kiffe 🤪





Je viens aussi de lancer un test de bouture dans des rootriot avec de l'enhancer powder feeding (foliaire 2j avant et trempage des cubes) On va voir en combien de temps ça prend pour la prise de racine. Ça me donnera un timing pour le déroulement de mon perpetual.

Ça me montre aussi que 60x60 ça fait trop juste pour ce que je veux faire. je pense basculer sur du 120x40 sur 70 de haut pour conserver plusieurs pieds mères, 5-6 variétés.



Je vais reprendre le dessin du placo croissance du coup (ça tombe bien j’avais pas fait grand chose encore 😆)

Et après je lance mon JDC de présentation..



Profitez bien de votre week end !



Deadmau 🐌







[lolotheflex 1 257]

Yop,

intéressant tout ça tu utilise des outils de fou comparer à mes bêtes schéma même pas à l'échelle mdr !



Le filtre à charbon en sortie est vraiment efficace pour les odeurs ? c'est une super idée de s'en servir à la fois comme FAC

et silencieux ^^



++

[NicoT 27 371]

Yo l'ami



Je me pose ainsi que mon marteau, pour rien casser, car c'est vraiment très propre et bien agencé ton placo 👍🏻👍🏻



Bravo et merci pour tes schéma 3D pro et beau, on peux pas faire plus juste en démonstration!!!



Par contre, ça ne fera pas un peu trop rapproché tous tes pots, si tu dispose comme sur ton schéma?

J'ai du mal à me rendre compte!



Je ne comprends pas!, ton fac n'est pas en direct dans la box? tu le mets dans un caisson!, pourquoi?

Il sera peut installé en sorti, et s'évacue par une aération ?

edit....j'ai pas assez lu 🙏🏻

Je trouve ton projet très ambitieux, je ne connais pas particulièrement ce genre de mode culture, donc je préfère garder mon avis^^



bonne suite à ton placo !!



++



Modifié mars 13, 2021 par NicoT

[Invité Myco]

Yo @deadmau



Le 10/03/2021 à 21:25, deadmau a dit:

Désolé de t'avoir fait bousculer tes plans 😊

Quand on est passionné et qu'on souhaite offrir le meilleur pour nos plantes et pour une longue durée, rien de tel que de ressortir les outils ^^. Heureux de te voir rejoindre le club des box home made ! Je vais patienter pour voir ton projet et en débattre dans ta demande de viabilité

Bah... de toute façon mon plan initial était un poil trop grand et les tentes, j’aime pas trop ça. Elles ont même pas la décennale comparer à nos Box home made. Vas falloir patienter encore un peu, j'ai pas pris le temps de rebosser sur le projet. Aujourd'hui, je profite de la maladie pour faire du cannaweed et plancher un peu sur le placo. Il faut absolument que j'arrive à boucler la conception et la liste de matos pour fin mars.



Le 10/03/2021 à 21:25, deadmau a dit:

Je suis pas un pro de l'aérolitique, je découvre à tâtons, par des essais et à présent aidé par Solidworks Flow Simulation, je ne maîtrise pas tout mais ça donne une idée des turbulences, vitesse et direction de l'air dans le système.

Le cône trompette est un essai, je suis en train de le simuler actuellement, à voir si il prendra place ou pas, plus pour limiter les turbulences en entrée de l'extracteur, et donc le bruit qu'un effet venturi. J'essaierai de simuler avec cône ou juste un tube, mais mon pc rame pour ces calculs !!!!

Merci pour ton explication et le rendu 3D, je comprends mieux maintenant. Est ce que tu comptes simuler avec un réducteur 'classique' aussi ? C'est quoi les côtes de l'entaille de ton extra 200x100 ? On voit qu'il y a peu de turbulences au niveau de celle ci. Peut être due au fait que tu as une 'chambre d'aspiration', tapissé de mousse ça marche super bien.

J'avais fait un peu pareil en sortie d'extra, il soufflait dans un gros caisson avec des baffles acoustiques, c'était nickel.



Le 10/03/2021 à 21:25, deadmau a dit:

Pour le filtre oui je le mets toujours en sortie, filtration des odeurs et action "silencieux" en cassant la vitesse de sortie

Eh ben, du coup je vais peut être tester sur mon projet, j’ai pas le choix que de mettre l'extra/FAC à la vertical. J'ai pas trop de hauteur et ça me simplifie la conception pour l’intégration de la partie séchage et si en plus ça évite de faire un silencieux.



Bon, j'arrête de raconter ma vie et de t’embêter avec mes questions. Je m’assois sagement sur le banc et observe la circulaire circuler, la défonceuse défoncer, la perceuse percer,....ça avance proprement, c'est chouette.



Bonne semaine.



[deadmau 102]

Ola !!



Le 13/03/2021 à 14:15, lolotheflex a dit:

Yop,

intéressant tout ça tu utilise des outils de fou comparer à mes bêtes schéma même pas à l'échelle mdr !



Le filtre à charbon en sortie est vraiment efficace pour les odeurs ? c'est une super idée de s'en servir à la fois comme FAC

et silencieux ^^

 Salut @lolotheflex

Il faut bien partir de quelque part, tout débute par une esquisse mais pour ne pas avoir de mauvaises surprises rien de tel que la CAO, j'ai fait mes premières armes sur sketchup il y a 10 ans pis j'ai migré sur Solidworks quand j'ai commencé l'impression 3d, et maintenant je m'en sers pour mon taf, merci les tutos ^^.

Pour le fac ça marche dans les 2 sens sans problèmes, ça traverse dans les deux cas le même volume de charbon actif. Toute façon pas le choix de faire autrement avec le light rail à l’intérieur!

J'espère que ton projet avance de ton côté!

A+



Le 13/03/2021 à 23:09, NicoT a dit:

Je me pose ainsi que mon marteau, pour rien casser, car c'est vraiment très propre et bien agencé ton placo 👍🏻👍🏻



Bravo et merci pour tes schéma 3D pro et beau, on peux pas faire plus juste en démonstration!!!



Par contre, ça ne fera pas un peu trop rapproché tous tes pots, si tu dispose comme sur ton schéma?

J'ai du mal à me rendre compte!





Salut @NicoT



Merci pour tout 🤗

Pour les pots ça sera des 15x15x20 ils vont être presque collés, 4cm entre chaque pot, mais je pars de boutures direct en 12/12 et élimine les secondaires au fur et à mesure, j'aime les sucettes. 😊 Dans ma précédente box je faisais ça dans des bouteilles de 1,5 l et bien plus nombreuses, je limite un peu le nombre maintenant vu que ma conso a bien baissé.

Au plaisir !







Yo @Myco



Il y a 5 heures, Myco a dit:

Est ce que tu comptes simuler avec un réducteur 'classique' aussi ? C'est quoi les côtes de l'entaille de ton extra 200x100 ? On voit qu'il y a peu de turbulences au niveau de celle ci. Peut être due au fait que tu as une 'chambre d'aspiration', tapissé de mousse ça marche super bien.

J'avais fait un peu pareil en sortie d'extra, il soufflait dans un gros caisson avec des baffles acoustiques, c'était nickel.



Oui je vais faire quelques essais avec une flange standard, je sais pas trop la différence, on verra ça. Mais j'aime bien la gueule  de la trompette  et comme j'imprime ces pièces autant se faire plaisir 😆.

C'est vrai que ça marche bien ces chambres, aussi bien en aspi qu'en sortie. Il faut que je commande la mousse haute densité pour tapisser les caissons , y a un peu de délais de mémoire !



Pour la taille ça va faire 270x120mm , en passant par une grille d'aération pvc du magasin de bricolage, pareil en intra passive via les chicanes (prochain chantier lol)

J'espère que tu commences à voir clair dans ton projet, hâte de revoir les box homemade revenir en force 😼

A bientôt





Journal de bricolage



Ça avance tout doux, pas aussi vite que j'aimerai... Mais je préfère prendre mon temps et bricoler que quand j'ai envie pour pas bâcler le travail. Quand la menuiserie me soule, je passe à la fabrication des accessoires imprimés en 3d, ou du cablâge du tableau électrique. Il faut varier !

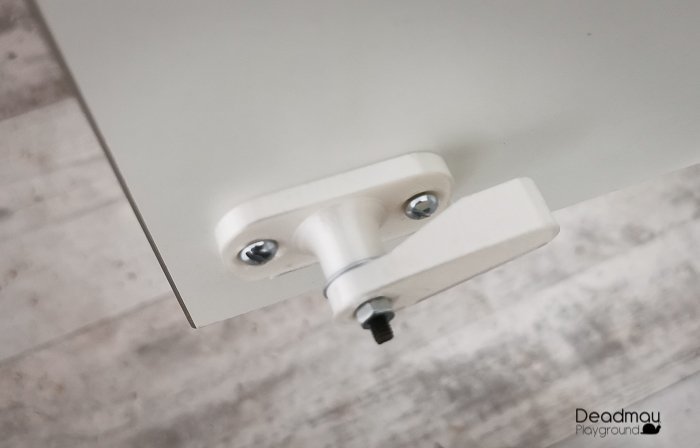

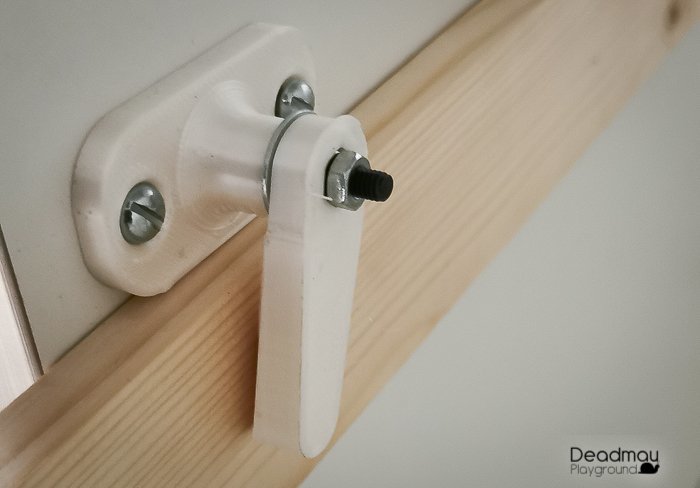

Côté espace de floraison, j'ai ajouté les loquets pour tenir la porte de gauche bien fermée

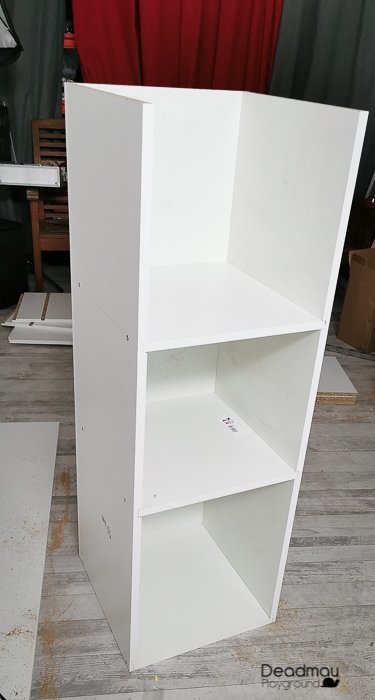

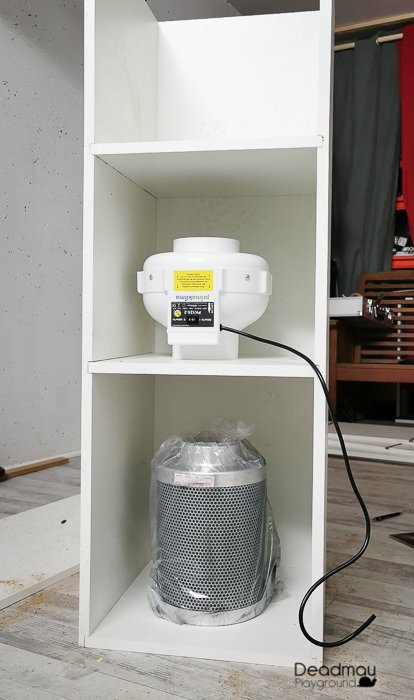

Puis je me suis mis au montage de l'espace traitement de l'air.





Je présente le matériel, Y a de la place pour suspendre avec des élastiques et mettre la mousse haute densité

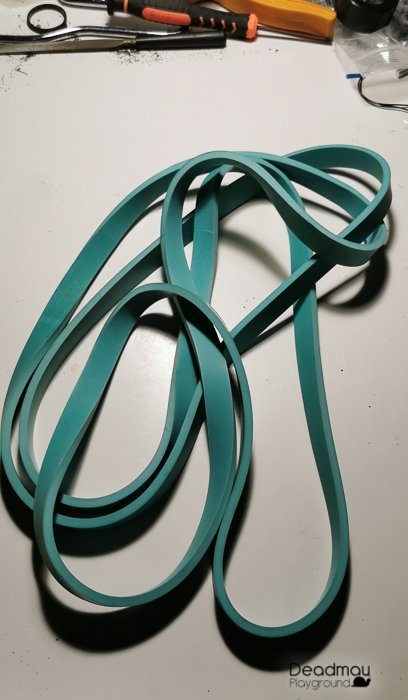

Je vais sacrifier un de mes élastiques de sport pour mettre l'extracteur en lévitation.

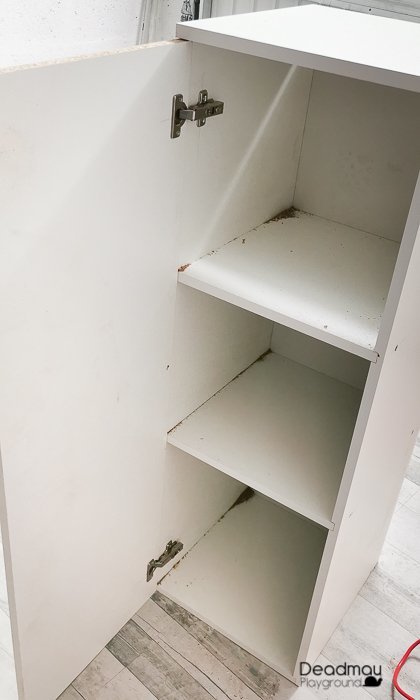

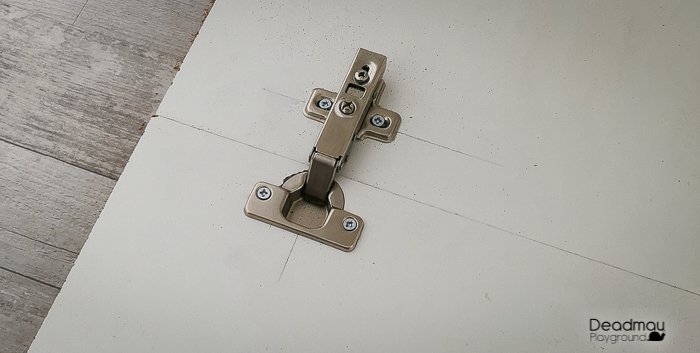

Puis j'ai posé les charnières, ça fera une porte pour la maintenance/nettoyage de l'extracteur et le changement du charbon du filtre.

Elle sera sur le coté et fermée par des crochets exterieurs





Charnières de récup qui ne me conviennent pas du tout, pas de réglage de profondeur, je vais les changer pour que ça colle mieux





Voilà pour le moment ! Petit coup d'aspi et au dodo

Merci de m'avoir lu et à très vite avec un post électrique je pense !







Becquots !



Deadmau🐌







[deadmau 102]

Salut Cannaweed !





Journal de bricolage :



Aujourd'hui ça caille ! Trop froid pour bricoler dans le garage, alors repli au chaud pour imprimer quelques pièces en 3D

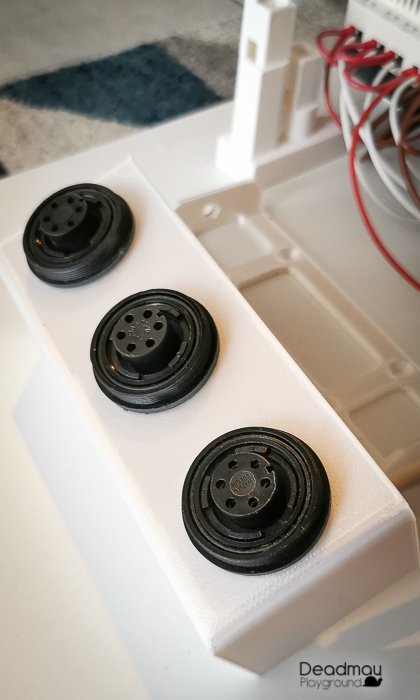

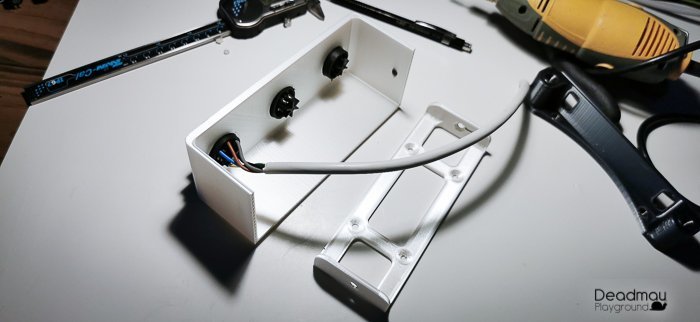

J'ai dessiné et imprimé le support des prises des équipements. Tout est monté sur connecteurs, comme ça le jour ou j'ai besoin de changer l'espace de culture ca sera plus simple plutôt que décâbler au tableau électrique.

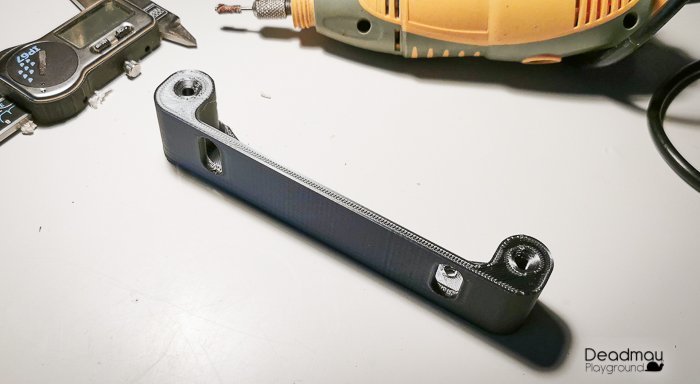

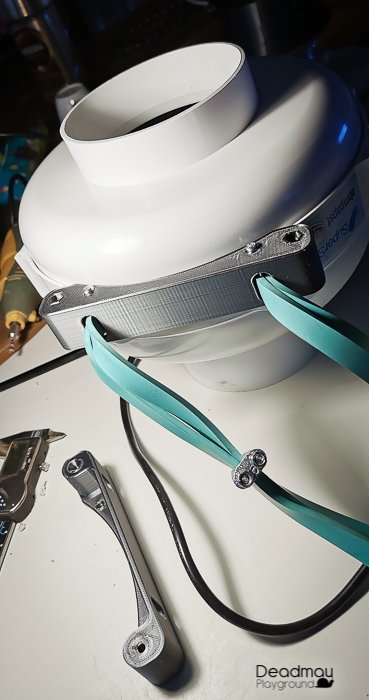

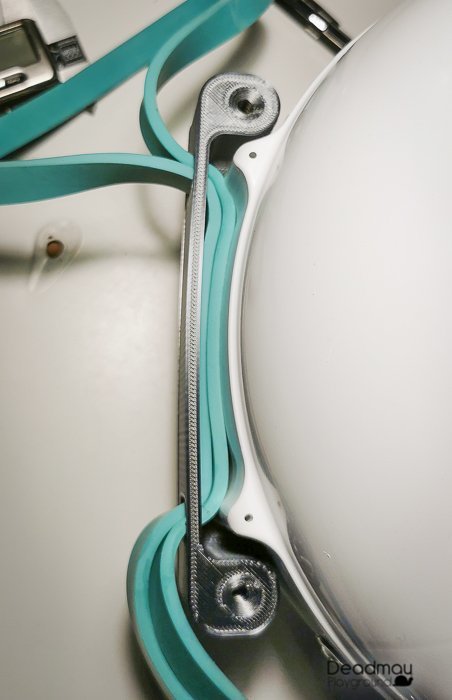

Puis j'ai imprimé les supports pour le passage des élastiques sur l'extracteur





Vue de dessous



Il sera tenu en suspension avec 4 crochets au bout des élastiques.

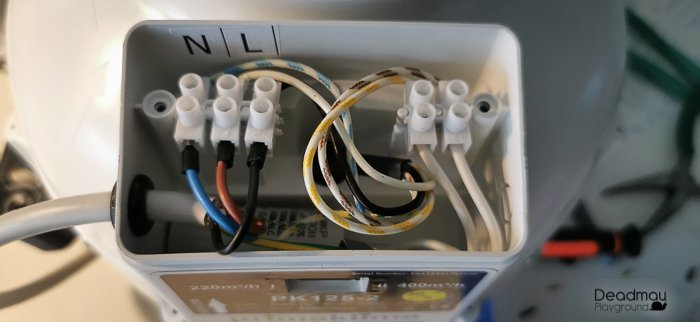

J'ai modifié le câblage de l'extracteur pour zapper l'interrupteur deux vitesses monté dessus et qu'il soit commandé depuis l'automate

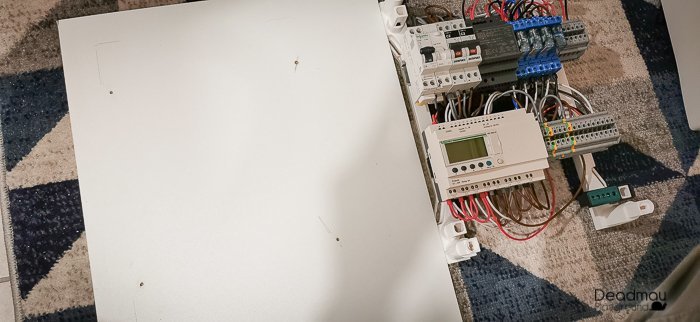

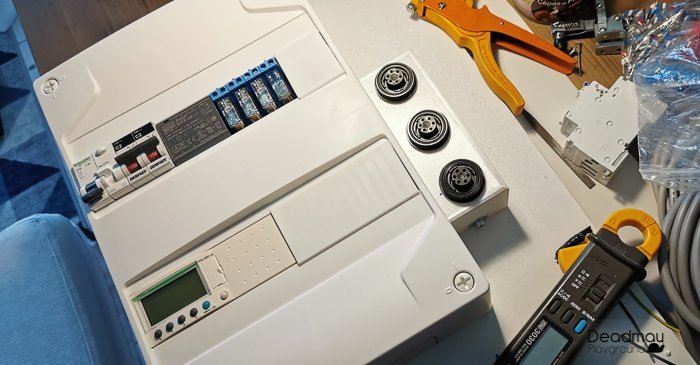

Ensuite j'ai présenté le tableau électrique sur la planche du fond pour faire les trous de fixation, bien plus simple de le faire à plat qu'une fois le placard monté

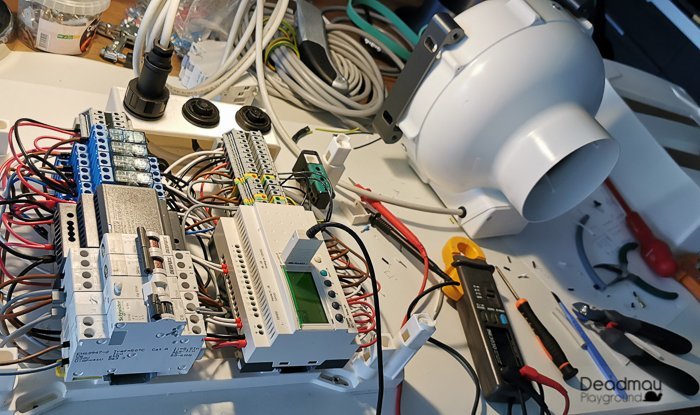

Et tests de l'extracteur, ça n'a pas fumé 🤪





J'ai testé les entrées et sorties, tout est ok



Fermeture du boîtier



Partie élec finie !!

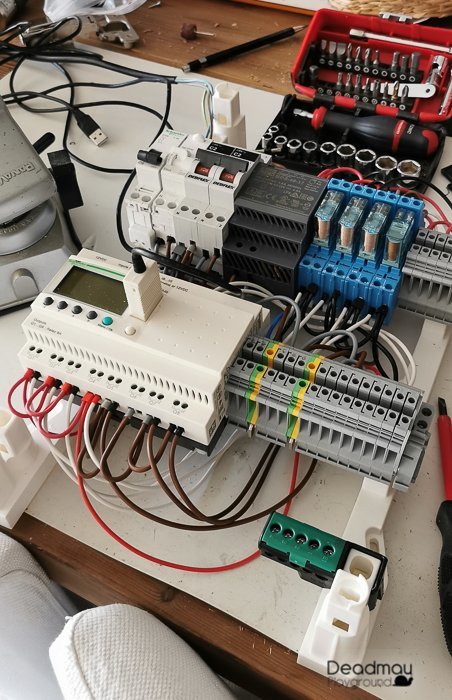

Pour détailler le système électrique :

• Un disjoncteur différentiel en tête du tableau
• Un disjoncteur pour le 220v (Led et extracteur)
• un disjoncteur pour l'alim  12VDC
• une alimentation 12VDC -5A Mean Well (le bloc gris)
• un automate Zelio (déjà protégé en interne)
• 4 relais 12VDC

J'ai relayer l'alimentation 220V des Led, pour permettre de couper phase et neutre en même temps, l'alimentation du moteur du lightrail, et l'extracteur. Les charges inductives ont tendances à faire charbonner les contacts des automates, alors je préfère changer un petit relais à 5€ que l'automate en entier.

L'automate à une horloge interne ce qui me permet de gérer le jour et la nuit différemment

Une sonde d'humidité et de température en entrée pour la régulation de climat (sommaire dans la box de floraison, plus poussée dans la box de croissance)

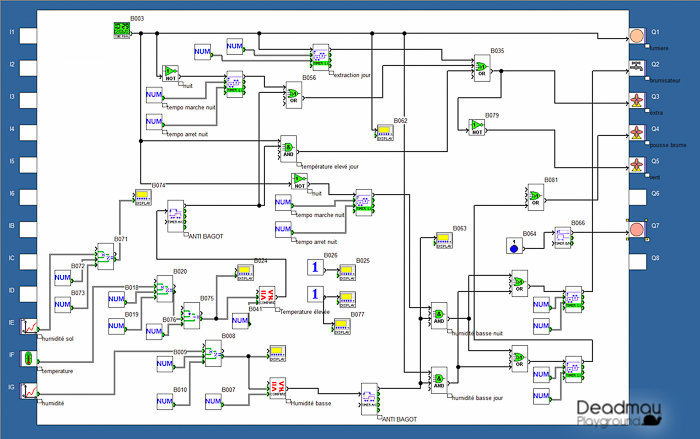

Le programme reste simple





• Le jour, allumage de la lampe, extraction basse vitesse en continu, grande vitesse si température supérieure à 25°. mise en service des ventilos de brassage en cycle intermitent, et mise en service du lightrail pour le va et vient entre les 2 fins de courses. tempo d'arrêt en bout de course.
• La nuit, extinction lampe, cycle d'extra 15min On 15 min Off (à ajuster au démarrage), cycle de brassage d'air ralentit (à définir aussi), arrêt du light rail.
• La sonde d'humidité ne sert dans cette box qu'à titre d'information ( pas de régul d'humidité de prévu pour la floraison) et est affichée sur l'écran de l'automate ainsi que la température.
• Une sortie pour une pompe à eau au cas ou, commandée pour le moment par un bouton poussoir en façade, pour l'arrosage ou commandée par cycle si je me mets à l'hydro un de ces jours ! Vaut mieux prévoir plus que pas assez ^^

Voilà pour aujourdhui !



A bientôt

Deadmau🐌

















[pieddeshit 3 686]

Salut



c'est du beau boulot, je vais suivre ton JDB, franchement très très sympa,



A++ et le bon bricolage

[Yvette 1 029]

Hello



Ce que tu fais c'est entre l'Art et l'Artisanat, c'est impressionnant !!



Merci de partager c'est du level expert 😊👍



Bonne continuation

[bonzionay 385]

Good night!


J'adore ce JDB  une mine d'informations et d'inspirations, merci beaucoup


Étant à la recherche d'un placard discret, j'ai récupéré l'idée de la "tour d'extraction et de filtrage" car cela permet d'avoir un meuble avec peu de hauteur  cependant ayant l'intraction passive sur le bas du meuble (surélevé + roulettes), j'aimerai obtenir l'extraction dirigé vers le haut car cela me turlupine d'extraire l'air au niveau du sol.

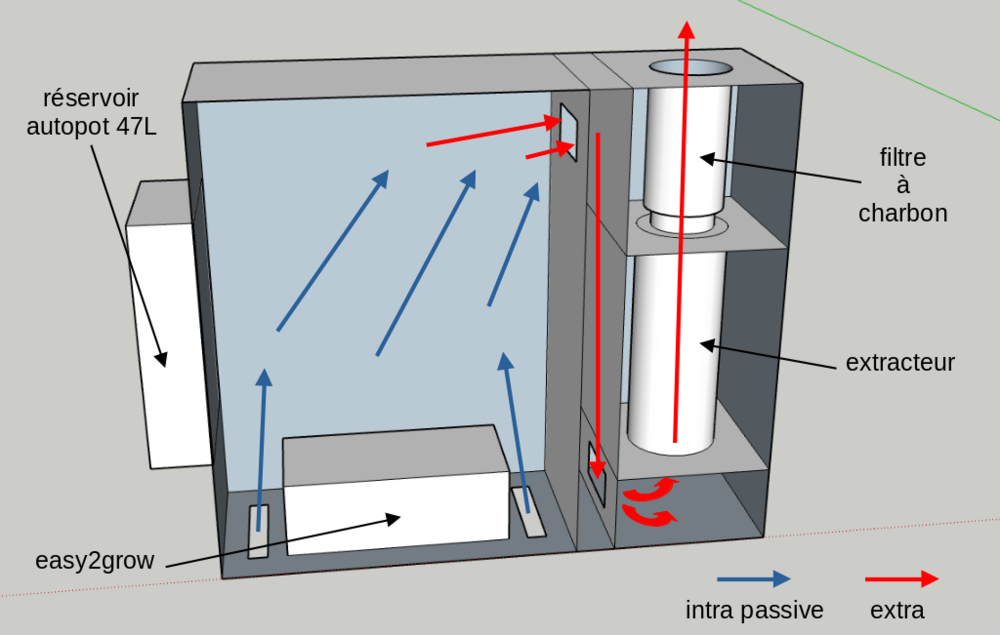

Que pensez vous de cette idée (double séparation), est-ce viable (intra/extra) ?
J'imagine qu'avec les bonnes proportions cela est faisable ?


Thanks.
++

[lolotheflex 1 257]

Il y a 13 heures, bonzionay a dit:

Good night!


J'adore ce JDB  une mine d'informations et d'inspirations, merci beaucoup


Étant à la recherche d'un placard discret, j'ai récupéré l'idée de la "tour d'extraction et de filtrage" car cela permet d'avoir un meuble avec peu de hauteur  cependant ayant l'intraction passive sur le bas du meuble (surélevé + roulettes), j'aimerai obtenir l'extraction dirigé vers le haut car cela me turlupine d'extraire l'air au niveau du sol.


Que pensez vous de cette idée (double séparation), est-ce viable (intra/extra) ?
J'imagine qu'avec les bonnes proportions cela est faisable ?


Thanks.
++

Yop,

super idée ça, l'intra par le sol c'est très bien tu peut être sur que l'air passera bien entre les plantes mais attention au poussière.

Il faudra surtout qu'au niveau de la séparation tout soit bien hermétique.



++

[bedo56 4 118]

Plop



J'aimerais bien savoir si ya une suite !?



A+
