Gen 2 808 Posté(e) octobre 9, 2020 Auteur Partager Posté(e) octobre 9, 2020 Yop J'ai commencé la suite du graphisme j'en suis à la partie LED.. des tofs d'ici quelques jours @JH63 Réponse : RED Board largeur : 131.54mm longueur : 256.70mm hauteur : +/- 50.00mm Platine moteur longueur : 89.90mm largeur : 48.64 hauteur : +/- 30.00mm ++ GEN 1 Lien à poster Partager sur d’autres sites

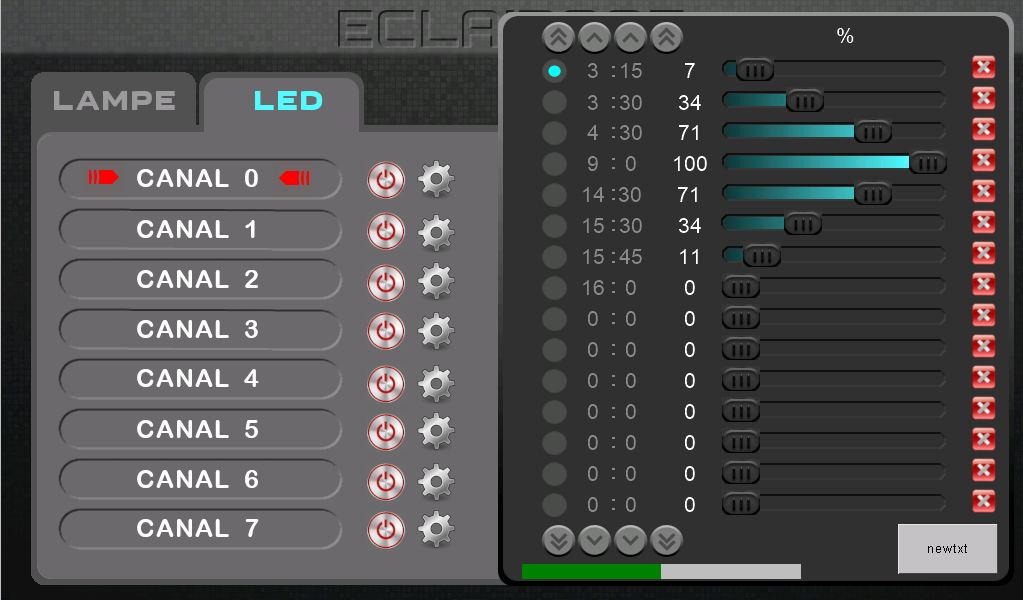

C’est un message populaire. Gen 2 808 Posté(e) octobre 11, 2020 Auteur C’est un message populaire. Partager Posté(e) octobre 11, 2020 Yop Sous ce beau dimanche ensoleillé (enfin du moins chez moi). J'ai quasi terminé la partie graphisme de la gestion des leds, voici comment cela se présentera (reste encore à fignoler les boutons etc..) Donc par salle, les gens pourront utiliser 8 canaux, et chaque canal pourra recevoir jusqu'à 15 plages horaires Exemple ci-dessus pour le canal 0 Démarrage à 3h15 puissance 7% ensuite à 3h30 passage à 34% 4h30 passage à 71% etc etc... extinction à 16h il est possible de placer plusieurs cycles par canal.. exemple en début et en fin de cycle lumineux Elle n'est pas belle la vie ? SI vous avez des questions ou des com's, n'hésitez pas ( et n'oubliez pas de mettre un pouce bleu... Heu non merde, ça c'est sur youtube LOL) PS : clôture des réservations le 20 octobre !!! ++ GEN 6 5 Lien à poster Partager sur d’autres sites
Abelz 468 Posté(e) octobre 11, 2020 Partager Posté(e) octobre 11, 2020 Yop, Prems !... ++ Abelz Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) octobre 13, 2020 Auteur Partager Posté(e) octobre 13, 2020 (modifié) Salut la room Je viens de recevoir un règlement de Vincent D. Ben ok merci, mais t'es qui mon lapin ? Merci de me fournir tes coordonnées par mail à gentronik@inbox.ru edit : ok j'ai trouvé qui c'est.. j'attends tes coordonnées ++ GEN Modifié octobre 13, 2020 par Gen 2 Lien à poster Partager sur d’autres sites

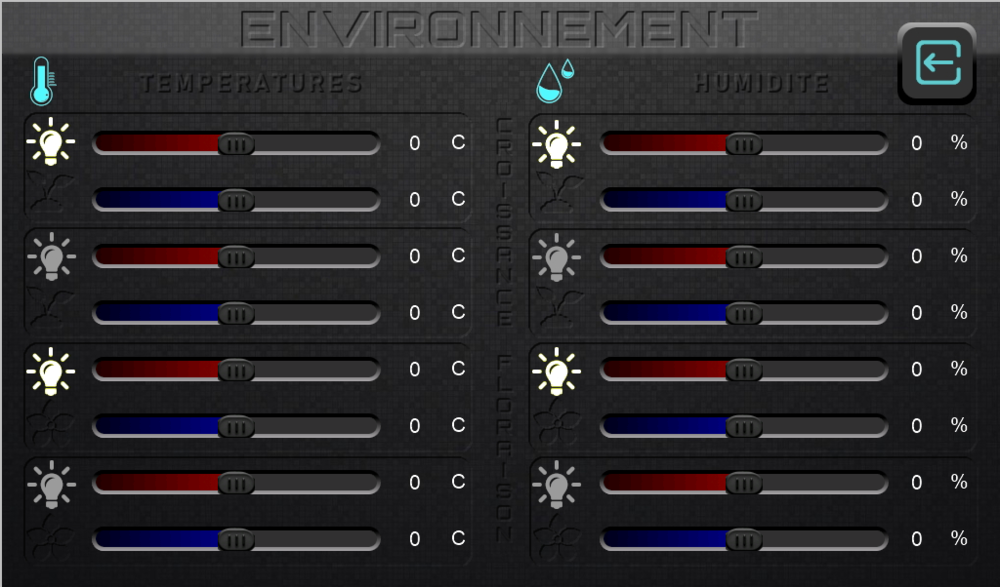

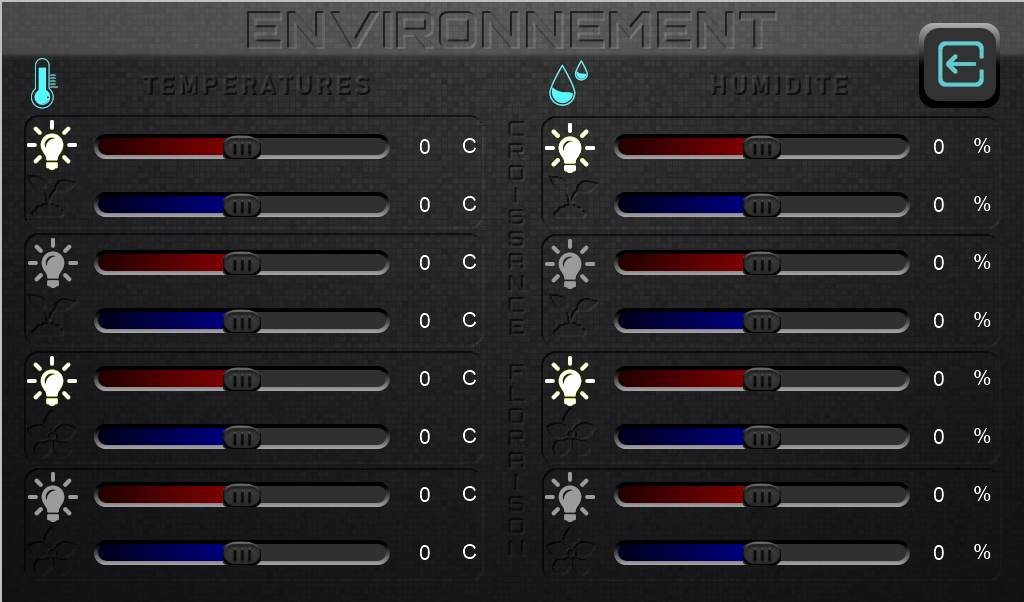

Gen 2 808 Posté(e) octobre 13, 2020 Auteur Partager Posté(e) octobre 13, 2020 (modifié) Yop Graphisme de la partie environnement terminé J'attaque maintenant la partie arrosage, je pense encore en avoir pour une dizaine de jour pour terminer le graphisme de toutes les pages, ensuite j'attaquerai l'intégration du code écran dans le programme principal, j'envoie en production le circuit principal dans la semaine. ++ GEN Modifié octobre 13, 2020 par Gen 3 Lien à poster Partager sur d’autres sites
R4ptoR 3 575 Posté(e) octobre 13, 2020 Partager Posté(e) octobre 13, 2020 Bonsoir Citation Je viens de recevoir un règlement de Vincent D. C'est moi , c'est moi.... Putain d'Edit. Je sors;Vite. + 3 Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) octobre 14, 2020 Auteur Partager Posté(e) octobre 14, 2020 Yop @R4ptoR Bien essayé lapin.. MDR ! ++ GEN Lien à poster Partager sur d’autres sites
Lolo2805 8 Posté(e) octobre 14, 2020 Partager Posté(e) octobre 14, 2020 Salut à tous, @Gen Tu m'avais dit suite à mon précédent message que tu avais déjà prévu la double coupure Neutre + Phase. Sur ton dernier circuit imprimé je ne vois pas cette double coupure. De plus, souvent les suppléments red et uv qui sont déjà implantés sur les Boards sont de simples intérrupteurs qui commute directement l'alimentation des LED sur le circuit imprimé. Il faut absolument un relais par voie de lampe pour pouvoir utiliser toutes les possibilités de matériel disponible sur le marché. ça devient une usine à gaz. Il est préférable je penses de plutôt réaliser des cartes optionnelles pour chaque partie du placard. Je commence à réaliser des cartes optionnelles que je vais intégrer à mon GENESYS. - Gestion des bac à eau (PH, EC, Niveau d'eau, température... avec apport automatique du ph- ou engrais s'il le faut) - Gestion des LEDs, soit une carte personnelle soit je t'achèterai une de tes carte. - Je compte refaire une interface qui prendrait en compte toutes tes variables et qui permettra en plus l'étalonnage de toutes les sondes, La gestion sur tout le long de la culture, de la bouture au rinçage avec possibilités d'attribuer des réglages par type de plante, de les sauvegarder et de se les échanger entre personnes, il faut que cela s'adapte automatiquement aux options matériel de chacun ou un fichier facile à paramétrer. Les divers cartes seront reliées entre elles par WiFi et pourront avoir un nom ce qui fait qu'elles seront mise à jour à distance sans aucun fil et que le nombre de placard sera presque infini. Plus tard ou en même temps j'essayerai aussi de tout gérer à distance via Domoticz. Il y a beaucoup à faire. A+ Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) octobre 14, 2020 Auteur Partager Posté(e) octobre 14, 2020 Yop Les relais 2 phases c"est sur les platines d'asservissement led.. Je ne les ai pas encore faites Faut lire lapin ++ GEN Lien à poster Partager sur d’autres sites

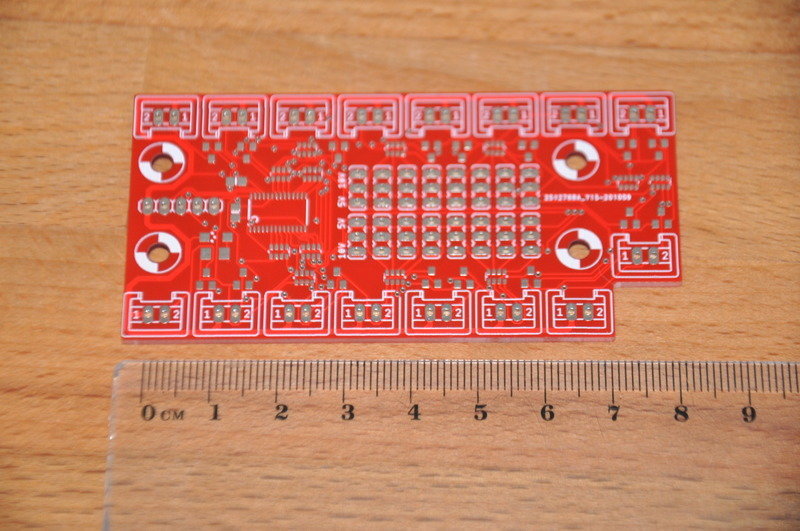

Gen 2 808 Posté(e) octobre 15, 2020 Auteur Partager Posté(e) octobre 15, 2020 Yop Platines PWM réceptionnées, si j'ai le temps j'en monterai une ce WE pour tests Ça avance les amis.. ++ GEN 2 Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) octobre 16, 2020 Auteur Partager Posté(e) octobre 16, 2020 (modifié) Yop Les 5 premiers exemplaires du circuit principal sont envoyés en production. Je rappelle aux retardataires que la limite pour commander est fixée au 20 octobre, il reste encore 6 exemplaires à pourvoir, pas un de plus. Ensuite je m'occuperai de ma société, et il vous faudra passer par elle.. (plus au même prix) edit: pour les gens ayant des difficultés et ne voulant pas rater cette offre, je suis conscient que c'est un investissement, il y a toujours moyen de s'arranger, un acompte et le reglement avant expédition est possible ++ GEN Modifié octobre 16, 2020 par Gen 1 Lien à poster Partager sur d’autres sites

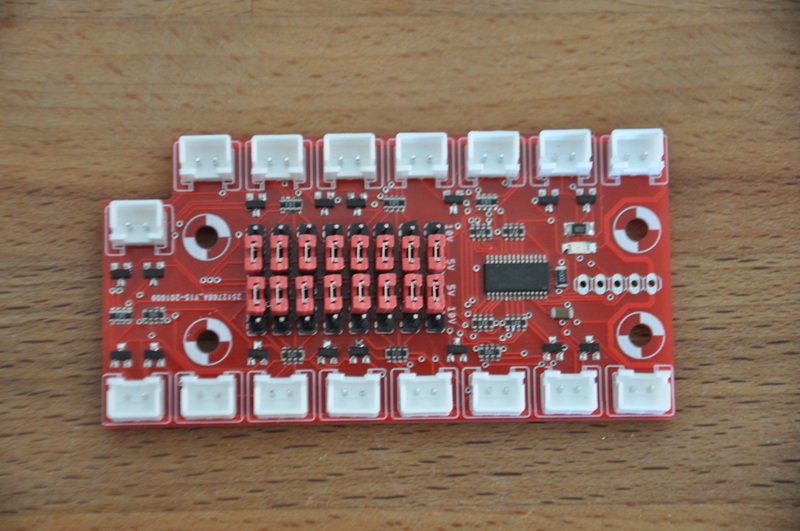

Gen 2 808 Posté(e) octobre 16, 2020 Auteur Partager Posté(e) octobre 16, 2020 Yop Montage du module générateur 2x8 voies PWM 5V et 10V terminé Je teste ce WE ++ GEN 2 Lien à poster Partager sur d’autres sites
Abelz 468 Posté(e) octobre 16, 2020 Partager Posté(e) octobre 16, 2020 Plop! il y a 12 minutes, Gen a dit: Montage du module générateur 2x8 voies PWM 5V et 10V terminé Je teste ce WE Coooool...À ce rythme-là, je pourrai même faire clignoter mon sapin à Noël !...🎄 ++ Abelz 1 Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) octobre 16, 2020 Auteur Partager Posté(e) octobre 16, 2020 Yop @Abelz Non seulement tu pourras le faire clignoter mais aussi le faire fonctionner graduellement Hihihi ++ GEN Lien à poster Partager sur d’autres sites
Abelz 468 Posté(e) octobre 16, 2020 Partager Posté(e) octobre 16, 2020 Re, il y a 1 minute, Gen a dit: Non seulement tu pourras le faire clignoter mais aussi le faire fonctionner graduellement Hihihi GEN...Ca va être mon plus beau Noël...😂 ++ Lien à poster Partager sur d’autres sites

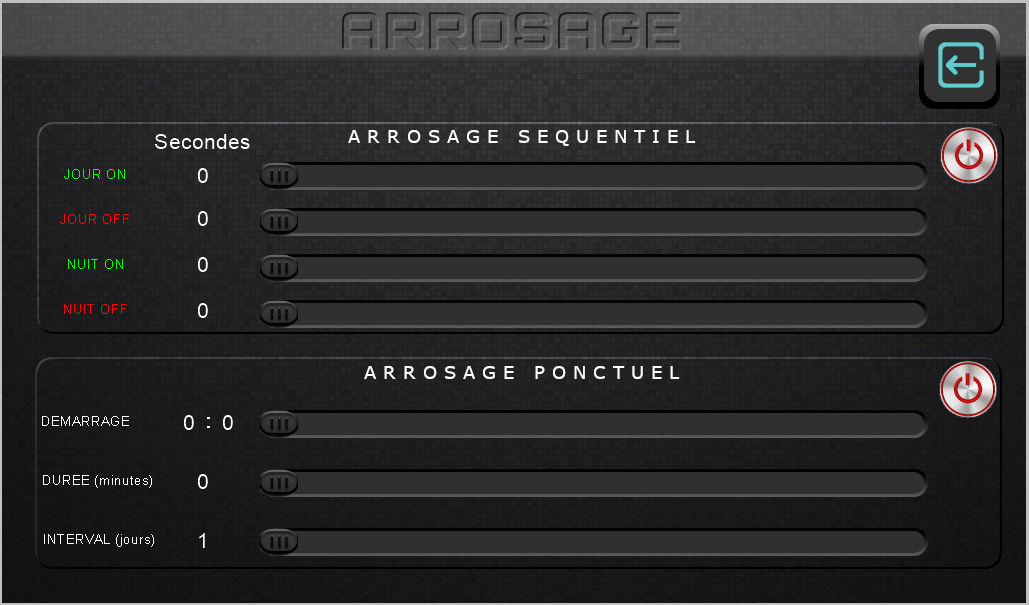

Gen 2 808 Posté(e) octobre 20, 2020 Auteur Partager Posté(e) octobre 20, 2020 Yop Ecran arrosage terminé j'attaque la fenêtre ventilation, ensuite il ne restera plus que CO2 et paramètres.. ++ GEN 1 Lien à poster Partager sur d’autres sites
Ravier17 172 Posté(e) octobre 20, 2020 Partager Posté(e) octobre 20, 2020 Yop, Une bete question. La librairie Nextion sur github étant vraiment perfectible, je n'ai jamais réussi a pouvoir aller chercher ou envoyer à l'arduino des données se trouvant autre part que sur la page1. N'ayant pas du tout tes compétences et étant incapable de modifier la bibliothèque, comment fais-tu cela? Tu as écrit une nouvelle bibliothèque? Merki Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) octobre 20, 2020 Auteur Partager Posté(e) octobre 20, 2020 Yop Il n'y a pas de bêtes questions, il n'y a que de stupides réponses.. J'utilise la librairie ITEADLIB_Arduino_Nextion-master et je n'ai aucun souci. Par contre j'ai des doutes quant à ton code LOL.. (je peux me moquer, car j'ai bien galéré avant de tout comprendre également) file moi un petit bout de code explicite afin que j'y jette un oeil ++ GEN Lien à poster Partager sur d’autres sites
Ravier17 172 Posté(e) octobre 20, 2020 Partager Posté(e) octobre 20, 2020 (modifié) Yop, C'est un petit automate pour le labo qui servira à doser une quantité exacte de sirop en fonction de la taille de la bouteille et du facteur de dilution. J'ai galéré avec les valeur entrée sur l’écran. Des que je dépasse 65535, avec le fait que l’écran ne gère pas les floats. Pour les valeurs, j'ai utilisé une zone texte puis je transforme ma string en float dans l'arduino. J'ai également perdu pas mal de cheveux en voulant intégré une progress bar qui m'obligeait à mettre une boucle for dans une autre boucle for, cela ne s'est pas bien passé... Bref, je me suis passé d'une deuxieme page Mon code est très certainement perfectible mais vu les connaissances que j'avais en commençant, je suis plutôt content de ce que j'ai fait... J'ai joint mon fichier .INO et .HMI (dosage_sirop_V4 est le .HMI et dosage_sirop_nextion_v4 est le .INO) A+ dosage_sirop_V4.pdf dosage_sirop_nextion_v4.pdf Modifié octobre 20, 2020 par Ravier17 Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) octobre 20, 2020 Auteur Partager Posté(e) octobre 20, 2020 (modifié) Yop Déjà, on ne peut pas combiner un code event avec un send command, c'est l'un ou l'autre. donc au push event tu implémentes ton code interne au nextion et tu actives le send command au pop du bouton normalement dans ton code ino, ne peuvent se trouver que des pop ensuite dis moi où tu rencontres le problème (objet du HMI ) et la ligne de code ino correspondante Edit : tu as les objets Xfloat ... pour remplacer tes champs numériques ++ GEN Modifié octobre 20, 2020 par Gen Lien à poster Partager sur d’autres sites
