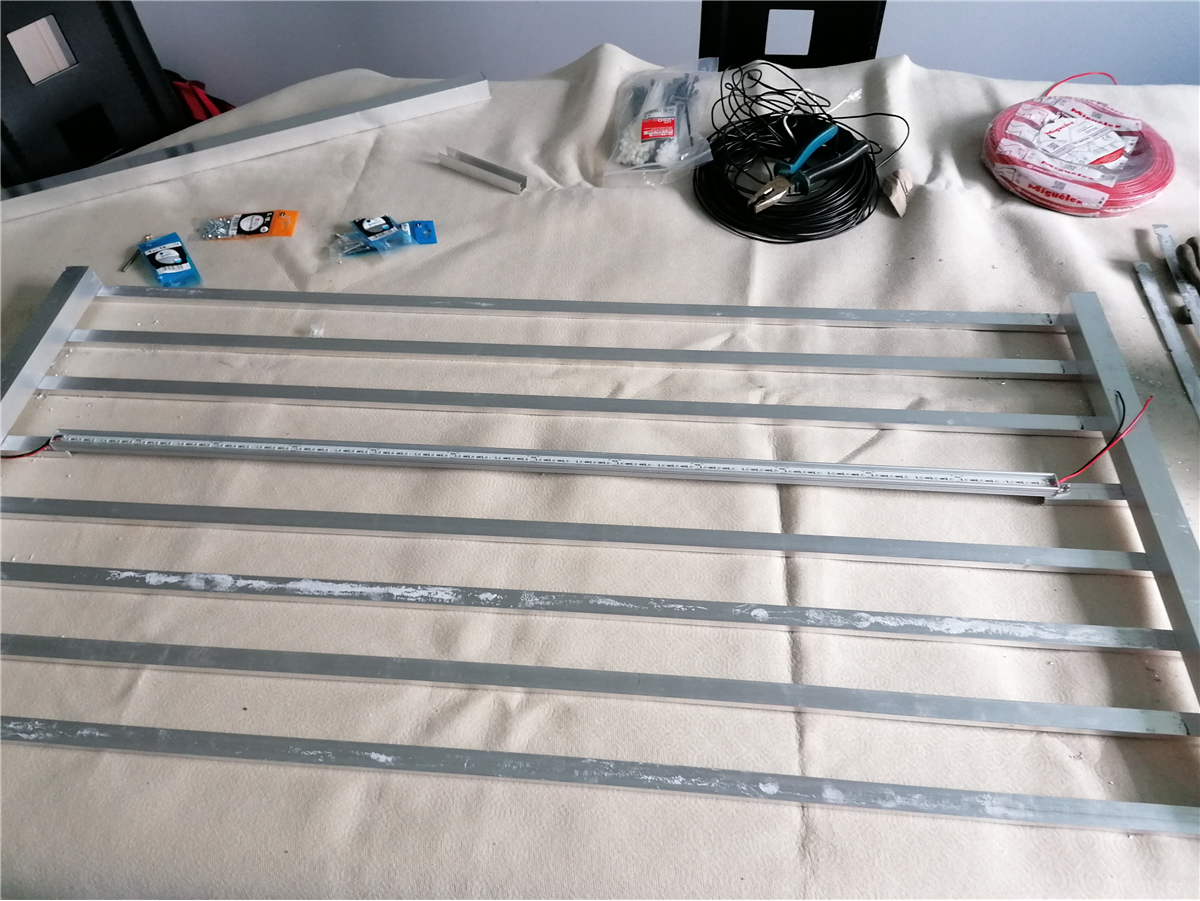

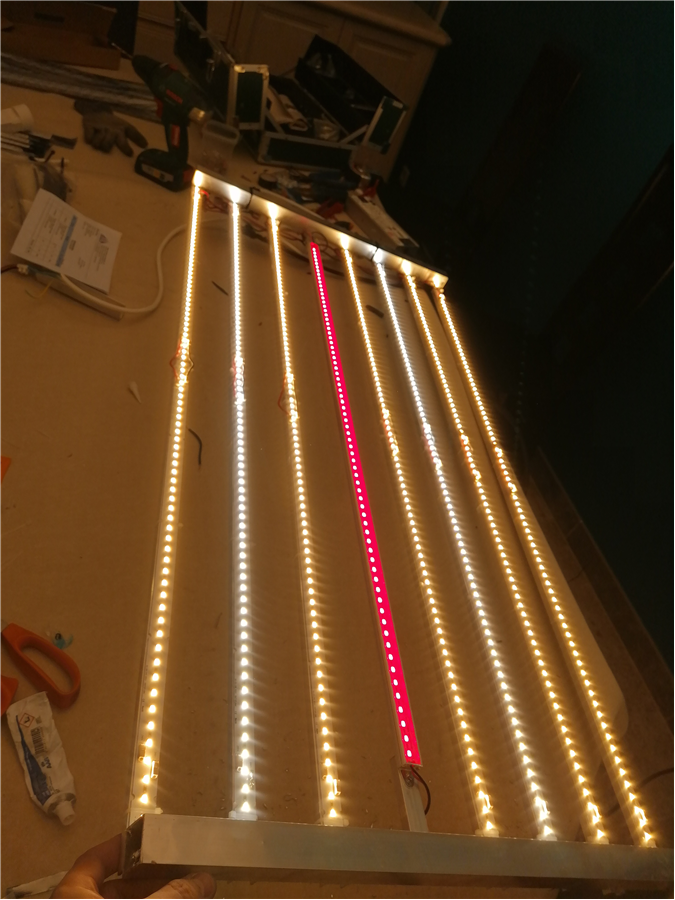

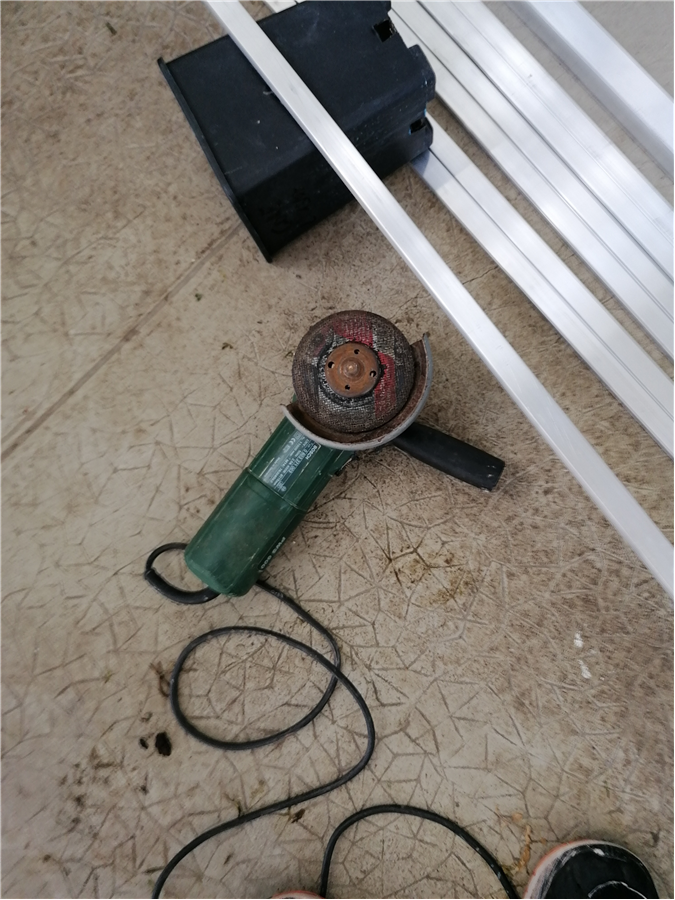

C’est un message populaire. GanJa_Bat 1 079 Posté(e) octobre 25, 2019 C’est un message populaire. Partager Posté(e) octobre 25, 2019 (modifié) Bonjour a toute la communauté Me revoilà pour vous proposer une nouvelle version guide/tuto pour se réaliser sois meme panneau leds sur mesure avec des bandes rigides a un prix défiant toute concurrence ( 2 a 3 fois moins cher). Après de nombreuses demandes quotidiennes d'internautes, et surtout dans le but de faire baisser les couts des installations leds et d'éviter que les vendeurs de leds se gavent sur votre dos ! j'espère au passage poster au bon endroit, j'ai hésité avec la section tuto je laisserai le soin à l'équipe de modération de trancher ! je vous conseille de lire attentivement le guide très complet de @phyldafghan ici ainsi que celui de @quantic_weed ici puis celui-ci: ici dans un soucis de praticité, je reprendrais certains passage très utiles d'autres guides sans vouloir faire d'ombre ou en recevoir les fleurs. ps: si cela vous dérange n'hésitez pas a me le dire je modifierai avec plaisir avant un procès pour propriété intellectuelle Avertissement sécurité - à lire attentivement avant de se lancer Les appareils et montages que nous vous proposons ci-dessous consomment du courant alternatif et produisent du courant continu, à des seuils dangereux pour l'organisme.Pour votre propre sécurité et celle de votre entourage, nous vous recommandons vivement de respecter les règles élémentaires de sécurité électrique : On travaille toujours en l'absence de tension ; driver débranché de l'alimentation électrique, et en cas d'intervention sur pièces nues avec possibilité de contact direct (bornes, contacts, appareillage de tableaux électriques, prises, etc...) : coupure de l'alimentation générale ; Les drivers mettent quelques dizaines de secondes après la coupure de l'alimentation, avant de se décharger complètement. Il subsistera une tension résiduelle dangereuse en sortie de driver pendant ce laps de temps ; veillez donc à attendre au moins une minute après avoir débranché le driver avant de commencer à travailler dessus ; Les masses métalliques (dissipateurs), devront être mises à la terre avec un fil de protection électrique (vert/jaune) de même section que les fils actifs (rouges et noir). De même, la carcasse du driver sera également mise à la terre grâce au fil de protection du cable d'alimentation, en le reliant à la borne mâle de la prise de courant. Faites des montages propres ; évitez les fils volants de partout, susceptibles d'être arrachés et de créer des pannes/accidents. Gainez vos câbles, rassemblez les avec des colliers "rizlan" et soignez vos connexions source @phyldafghan 1 ) les lm561c c'est quoi ? La lm 561c est une led samsung aux performances intéressant car très efficace (lumens/w ) et dégageant peu de chaleur Révélation Mid Power LEDs LM561C 0.2 W, 3 V mid power LED flux lumineux: 38 lm @ 65 mA efficacité lumineuse optimale: 210 lm/W Dans ce guide je parlerai essentiellement de bandes leds rigides, c'est à dire que les leds sont assemblée sur une bande aluminium pour une meilleure dissipation thermique. 2 ) le Diy ok mais j'y connais rien en électricité/ bricolage je vous rassure, je n'ai ni un cap électrotechnique ni un master en soudure électronique, je ne suis pas du tout bricoleur, j'ai juste appris sur le tas en tâtonnant pour le bien être de mes plantes et du jardinier L'avantage, c'est qu'on travaillera en 24 volt, ce qui ne peut pas tuer quelqu'un ni causer de graves lésions. bien entendu je vous renvoie vers les précautions de sécurité ci dessus et je vous rappelle qu'il vaut mieux travailler la prise débranchée. 3 ) le matériel requis : Comme pour tout bricolage vous aurez besoin de quelques outils à savoir : Cable rigide 1.5mm2 rouge/noir wago (3 ou 4 trous) (une 50 aine) dominos ( une dizaine) collier de serrage rizlain Pince coupante Mètre pince a dénuder (pas obligatoire, mais pour 5 € autant se faciliter la vie) Scie a métaux /petite meuleuse pour couper les rails alus multimètre (pas obligatoire, mais utile pour tester le bon voltage) Révélation On a tous quelqu'un dans ses voisins/famille qui bricolent, inutile de vous ruiner dans du matériel si vous ne le réutiliserez pas pensez a leur emprunter. notamment le multimètre des que le réglage du driver est fait vous n'en aurez plus besoin. 4 )le dimensionnement de l'installation Il conviendra tout d'abord, de décider, si vous souhaitez une installation orientée croissance et floraison ou que floraison ou que croissance 1) la puissance requise : pour avoir une puissance moyenne, il suffit de diviser la surface de votre installation en cm² par 30 pour la puissance minimum et par 20 pour la puissance maximum (merci @quantic_weed source ici ) On prendra pour exemple une box de 120 x 60cm qui est la taille du modèle de panneau réalisé a titre d' exemple. surface = 120 * 60 = 7200 puissance mini = 7200 / 30 = 240 w puissance maxi = 7200 / 20 = 360 w j'ai personnellement choisis 340 w de puissance pour le panneau (240 w de floraion et 100w de croissance) 2) Le spectre : j'utilise le spectre 4000 k pour la croissance pour la floraison le mélange 4000 k / 2700 k pour la floraison 50/50 or j'ai constaté que la qualité de ma weed est bonne, mais un peu trop de feuilles ( ce qui peut provenir du strain) je décide donc de tester avec en croissance 50 % 4000 k et 50 % 3500 k sur 100w et le reste (240 w en 2700 k (70%) je ferai un jdc surement pour partager tout ca. personnellement je conçoit mes installations avec 2 drivers pour pouvoir moins consommer en croissance en en allumant/branchant qu'un ( en effet les lumières sont allumées pendant 18 heures, ca plombe la facture d'élec) 3 )axe d'amélioration / optimisation de l'installation avec ajout de far red et deep red je n'en parlerai pas pour le moment car je suis encore en phase de test. 5 ) choix du matériel vu que ce n'est pas ma première installation diy, je tiens a insister sur le fait de bien faire votre liste de matériel nécessaire, car quand on veut réduire les cours on cherche le matériel le moins cher, qui est souvent livré avec du délai. si il vous manque un élément, il reste toujours les magasins de bricolage mais ca chiffre tres tres vite 20 balles a chaque fois qu'on y va pour 3 paquets de vis! je tien a insister sur le fait que je met des liens, mais vous avez le libre choix de vos fournisseurs. je n 'ai aucune prétention sur le fait que soient les moins chers ou les meilleurs, juste ca permet de faire un total et de vous dire ou je me sers. Pour les bandes j'utilise les bandes constant voltage (voltage constant ) qui tournent a 24 volts constament. cela permet de ne pas avoir de calculs savant quand on est pas électricien. du coup il faut prendre un driver a voltage constant du type : HLG 240 24 A pour les alimenter. C'est bien beau tout ca, mais c'est quoi un driver ? c'est tout simplement un transformateur qui se charge de convertir le courant alternatif (220 volt) qui arrive a votre prise electrique, en courant continu 24 volts pour vos bandes leds. 6 ) dimensionner mon panneau si vous choisissez les bandes rigides leds 56 cm en voltage constant elles auront des resistances, entre les leds cf photo certains disent que ca chauffe plus, perso je trouve que c'est le contraire dans tous les cas avec ces leds on peut grower toute l'anne les bandes leds de 42 leds pour 560 mmm de longueur pour 18mm de largeur et 1.6mm d'épaisseur il en existe aussi de 28 cm ou il faut compter 10 w Les calculs sont simples: il suffit de compter 20 w par bandes rien de plus simple il est conseiller d'utiliser les bandes a 80 % de puissance pour la durée de vie des leds et éviter la surchauffe des leds et votre espace de culture Exemple : pour un panneau de 100 w de croissance : 4 bandes x 20 watts = 80 watts de bandes pour 100 watts de puissance du drivers ce qui les utilise a 80 % 7 ) achat du matériel Sans prétention je vous met le lien de mes fournisseurs, sachez que vous pouvez choisir ceux que vous voulez. Il vous faudra acheter : - les bandes leds : https://www.alibaba.com/product-detail/Quantum-board-LM561C-S6-Bin-LED_60753570810.html?spm=a2700.supplier-qrw.0.0.11cf441biiVyHU en vous adressant a vincent hu ou victor Lee qui sont tres pros vous leur demanderez de vous chiffrer votre installation. il faudra prévoir environ 40 dollars de port (dhl) et 30 à 40 € de frais de douane a regler avant la livraison (ils sont malins dhl) si vous groupez vos installations entre potos vous tomberez a un cout tellement faible.. pour info la bande led vaut 4 € 4.90 dolars - les rails aluminium : https://www.amazon.fr/gp/product/B077HPYWPW/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1 - les tubes carres https://www.amazon.fr/gp/product/B077G33WN6/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1 j'utilise des U en aluminium pour accueillir les bandes et des tubes carrés aluminium pour rigidifier le chassis - les drivers https://www.tme.eu/fr/details/hlg-240h-24a/alimentations-pour-led/mean-well/ -les accessoires : wagos 3 trous : https://www.amazon.fr/Wago-Assortiment-connexion-rigides-entrées/dp/B00JTGMTR8/ref=sr_1_fkmr0_2?__mk_fr_FR=ÅMÅŽÕÑ&keywords=wago+3+trous+1.5mm²&qid=1571996135&s=industrial&sr=1-2-fkmr0 pate thermique :https://www.amazon.fr/MoneyQiu-Thermique-Processeur-Professionnelle-Conductivité/dp/B07H1PGY7X/ref=sr_1_10?__mk_fr_FR=ÅMÅŽÕÑ&keywords=thermal+grease&qid=1571996246&sr=8-10 cables https://www.amazon.fr/BOBINOT-CABLE-RIGIDE-HO7V-U-ROUGE/dp/B00GV7MNCY/ref=sr_1_7?__mk_fr_FR=ÅMÅŽÕÑ&keywords=cable+1.5mm²+rigide+rouge&qid=1571996310&sr=8-7 (penser a prendre rouge et noir pour s'y retrouver facilement) Vis autoforeuses : https://www.amazon.fr/autoperceuses-pièces-assortiment-autoperceuse-modifiée/dp/B07KQ57SQQ/ref=sr_1_4?__mk_fr_FR=ÅMÅŽÕÑ&crid=RND4JDXFD674&keywords=vis+autoforeuse+tete+plate&qid=1571996382&sprefix=vis+autoforeuse+tete%2Caps%2C143&sr=8-4 8 ) calcul du coût de l'installation totale le panneau en exemple pour une box de 120 x 120 : il sera composé de 10 bandes cro (5 x 4000 k et 5x 3500 k) 10 bandes 2700 k 2 driver 240 w flo hlg 240 24 a 110 € au total 10 rails alu en U de 2 m = 35 € 2 tube alu rigide de 2 m = 10 € accessoires (cables vis wago) 30 € large détails chiffrage bandes : 178.8 $ soit 160 € Révélation 4.90 $ / bandes = 20* 4.9 = 98 $ port livraison = 40.80 $ frais de douane :30 $ en demandant aux vendeurs chinois de déclarer moins de 50 $ ils sont innéxistant, mais je préfere les compter pour que les calculs soient large total chiffrage : 110 +35+10+30+160 = 345 € ce qui nous donne un cout au watt de 0.71 €/watts si vous groupez, pour 2 panneaux, vous arrivez a 0.55 € / w exemple : 40 bandes 196 $ + 70 port douanne ? 266 $ soit 240 € + 220 € de drivers et accessoires/rails 75 € =535 € 5.5/960 = 0.55 €/W 9 ) Montage Pour le montage, je coupe les rails alu en laissant 3 à 4 cm de chaque coté (si la box me le permet) pour pouvoir fixer le rail alu au tube alu carré avec une vis autoforreuse ( qui perce et visse en même temps) pour que ce soit plus pratique et facile vous pouvez percer d'un diamètre plus petit (exemple percer a diamètre 3mm pour des vis de diamètre de 4.2 mm) ensuite on badigeonne le rail alu de pate thermique. voici la pate thermique que j'utilise (pas chere et efficace ) et place la bande led dessus cela fait une sorte d'effet ventouse elle reste plaquée mais je met quand même des colliers de serrage pour fixer bien la bande au rail alu 3 colliers par bandes au milieu et aux 2 extrémités petit conseil pratique mettez toutes les bandes dans le même sens vous verrez que sur la bande le + est plus haut que le - sinon pour faire vos branchements vous allez vous mélanger et risquez d'inverser le + et le - 9 ) branchement électrique Pour le branchement c'est en parallele que l'on branche je m'explique : on branche tous les moins ensemble et tous les plus ensemble en faisant une chaine partant du - du driver bon c'est pas clair !!! source @phyldafghanmercii !! source @phyldafghanmercii !! chaque bande led on tire un petit cable (rouge + et noir - ) on la connecte a un wago puis on tire un autre cable qui repart vers la prochaine wago au niveau de la prochaine bande. on fait bien attention de séparer les - et les + ce qui nous donne ca fini : vous n'aurez qu'a tirer 2 cables du driver(+ et - ) jusqu' au wago qui a un trou de libre d'uncoté du panneau (gauche ou droite) en respectant la polarité + et - et hop Comme on dit la lumière fut !!!! ensuite tester avec le multimetre pour vérifier que le driver est bien réglé a 24 v voila pour un premier jet, pour ce tuto,je viendrai modifier pour peaufiner la présentation et corriger les erreurs si il y en a (il doit en avoir hésitez pas a me corriger) n'étant pas électricien j'ai pu dire des conneries) Peace et j'espere que ca servira a tous ceux qui me mp chaque semaine !!! ps : mes remerciements a toutes les personnes ayant pris le temps de faire des guides chez qui je me suis servi de leur contenu ! Modifié octobre 25, 2019 par GanJa_Bat 6 8 Lien à poster Partager sur d’autres sites
ricardoxe 92 Posté(e) octobre 25, 2019 Partager Posté(e) octobre 25, 2019 (modifié) salut, merci pour le tuto vraiment intéressant, pour ceux qui veule peaufiner il existe une solution pour accrocher les bandes sur les profilé en alu ? a bientot Modifié octobre 25, 2019 par ricardoxe 1 Lien à poster Partager sur d’autres sites

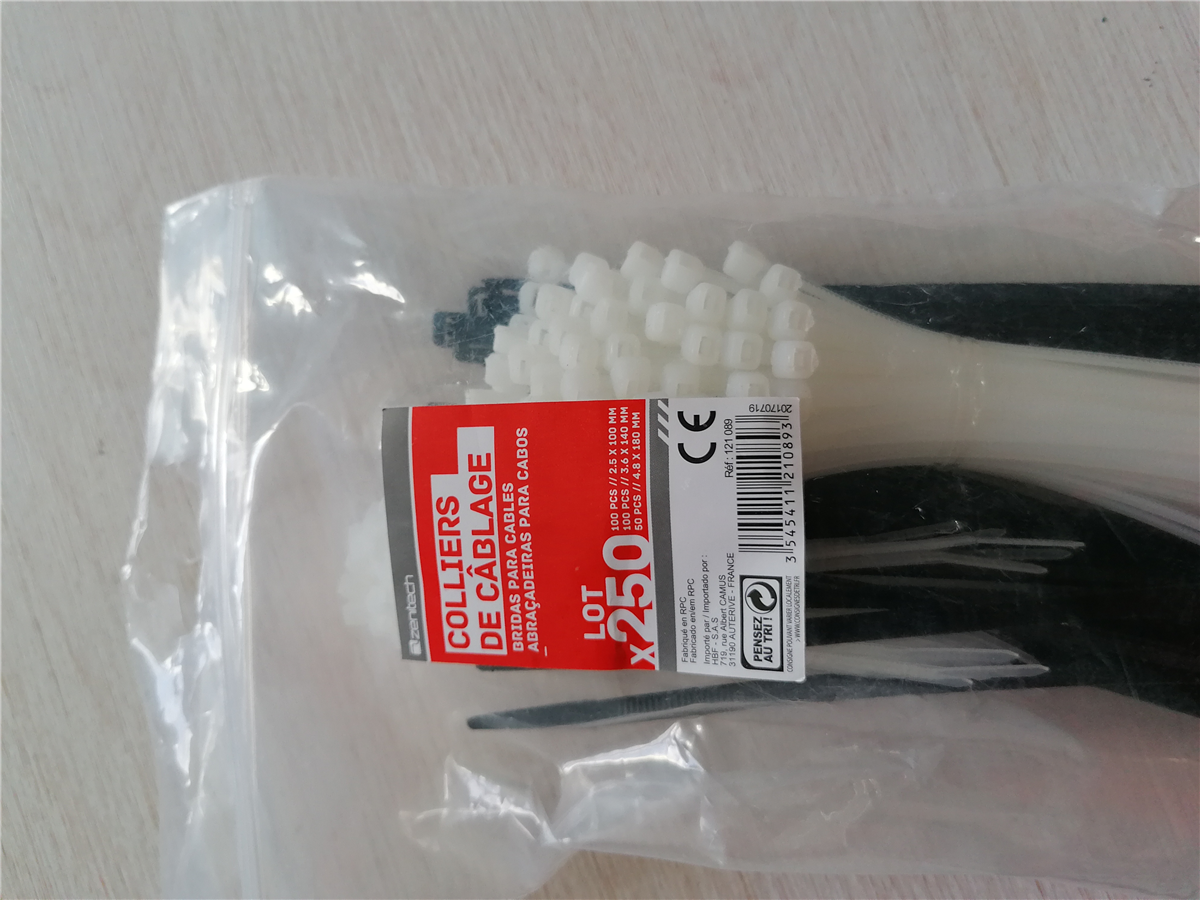

pizza_jice 95 Posté(e) octobre 25, 2019 Partager Posté(e) octobre 25, 2019 (modifié) Il y a 2 heures, ricardoxe a dit: salut, merci pour le tuto vraiment intéressant, pour ceux qui veule peaufiner il existe une solution pour accrocher les bandes sur les profilé en alu ? a bientot 0 problème avec les collier rilsan https://fr.wikipedia.org/wiki/Polyamide température, de −50 à 170 °C Ce revêtement est particulièrement intéressant lorsque l'on recherche une protection anticorrosion (bonne tenue au test du brouillard salin), une isolation électrique, une résistance à l'abrasion et à la cavitation et aux attaques chimiques. En plus de ces caractéristiques « industrielles », on peut l'employer à des fins esthétiques. acheté juste de la marque si vous avez le doute - sinon tu a des encoches sur le long sur les coté des strip a toi de placé une vis avec un petit joins papier ,pour juste venir en appuie sur le strip Modifié octobre 25, 2019 par pizza_jice 1 Lien à poster Partager sur d’autres sites
Alreadytaken 139 Posté(e) octobre 25, 2019 Partager Posté(e) octobre 25, 2019 Hello Bravo, c'est super pour les novices en LEDs, afin de se concocter quelque chose de performant à bas coût. Au nom de tous les novices en LEDs, merci beaucoup ? ( Pas très constructif comme commentaire je sais :P) Cheers 1 Lien à poster Partager sur d’autres sites
ricardoxe 92 Posté(e) octobre 25, 2019 Partager Posté(e) octobre 25, 2019 Re, Merci d'avoir repondu "pizza_jice", je testerais bien dans le futur une configuration comme plus haut en LM301H. tchao!! Lien à poster Partager sur d’autres sites

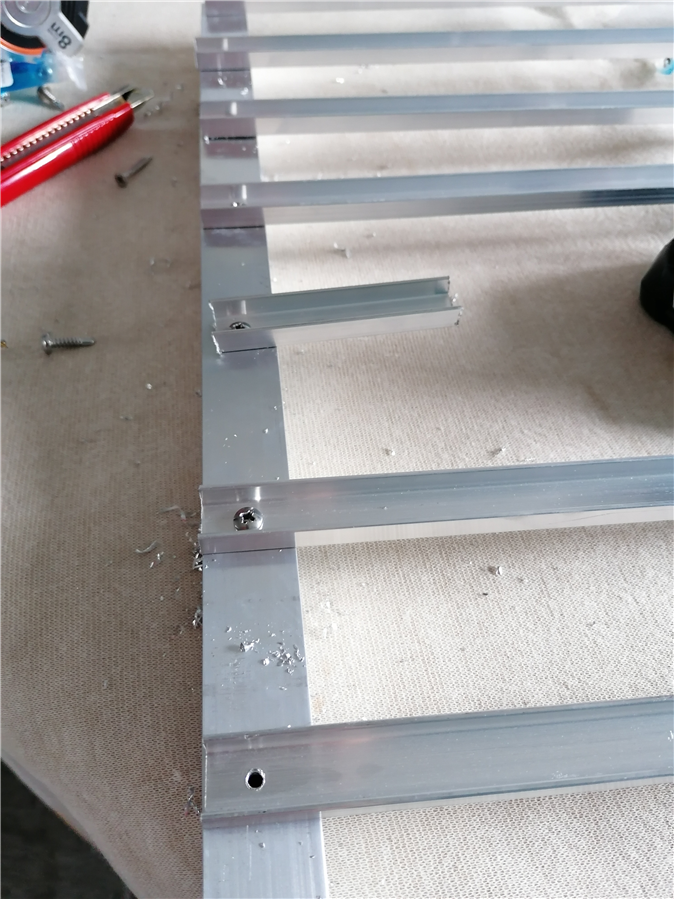

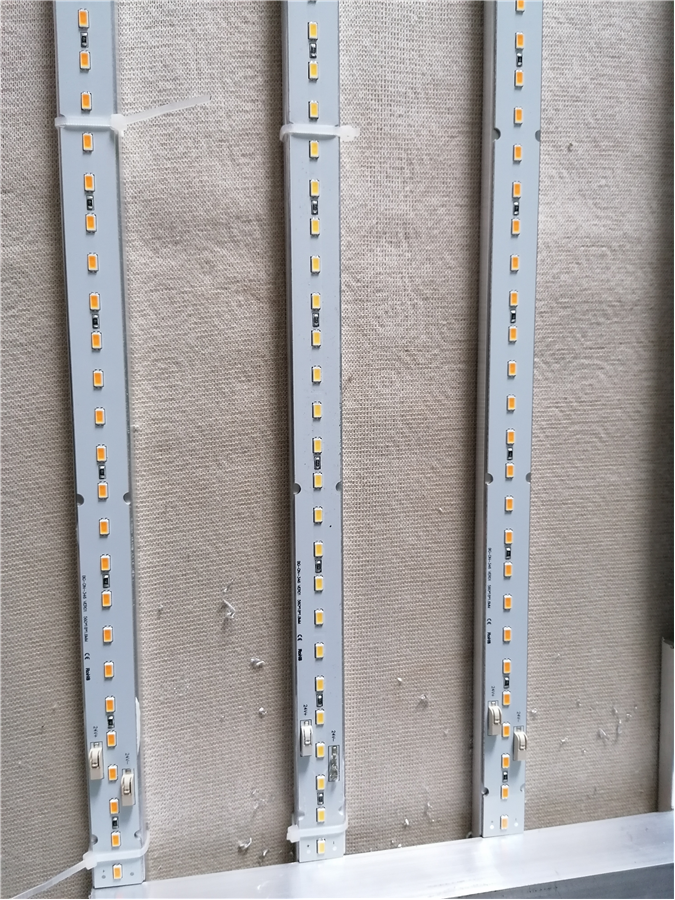

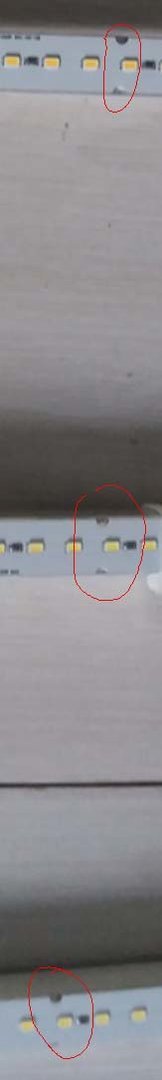

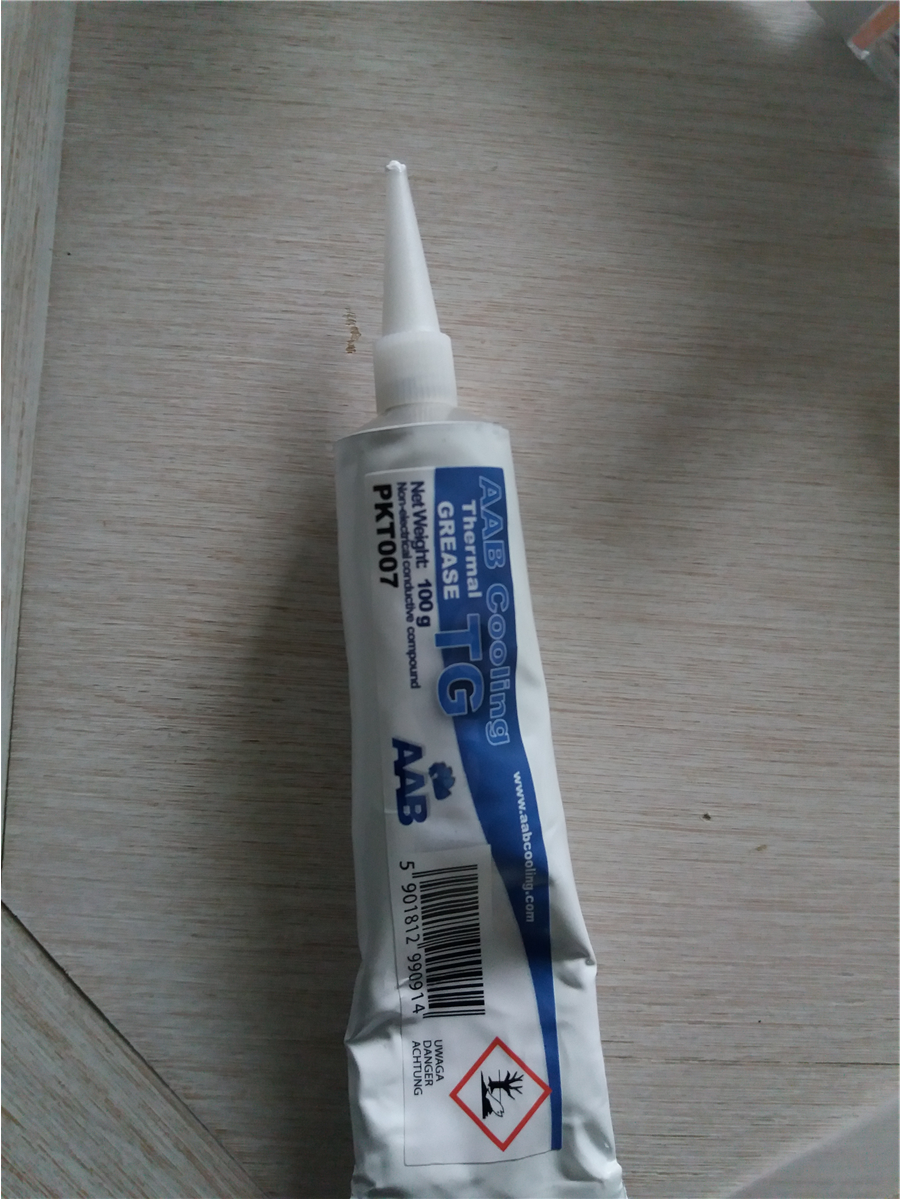

GanJa_Bat 1 079 Posté(e) octobre 25, 2019 Auteur Partager Posté(e) octobre 25, 2019 (modifié) salut @ricardoxe vu que les bandes chauffent très peu ca fait l'affaire la pate thermique plaque bien la bande comme une ventouse sur le rail alu et les coliers la maintiennent. Merci pour tes précisions @pizza_jice , j'ai essayé de visser les bandes... j'ai fait des dégats a part aux encoches prévues a cet effet si vous percez la PCB c'est mort vous endommagez les circuits électriques et si vous vissez trop ca fait cabrer les extrémités tel un snowboard lol ps : lm 301b /lm301 H la différence en lumens/w n'est que minime quand on compare aux couts de celles ci d'ou mon choix de la lm561c. ps2: Vous risquez de galérer a trouver des bandes leds rigides en constant voltage 24 v en lm301 b ou h. peace merci pour vos interventions touts avis sont bon a prendre pour la communauté !!! Modifié octobre 25, 2019 par GanJa_Bat 1 Lien à poster Partager sur d’autres sites
thcalk2 836 Posté(e) octobre 25, 2019 Partager Posté(e) octobre 25, 2019 (modifié) Yo @GanJa_Bat Sur led-tech y'a des rigides de lmb en 20v c'est un site allemand tu dois connaitre, au final mon panneau m'a couté 0.75e/w en passant que par des sites europeen et la gsb du coin.. Pour le dimmage tu n'en parles pas mais j'ai fait comme conseillé sur l'autre tuto : amp au minimum et je tourne la vis du voltage. Aussi il me semble que les leds doivent essentiellement etre driver avec du courant constant et pas de la tension constante, mais cette partie reste flou pour moi.. ++ Modifié octobre 25, 2019 par thcalk2 Lien à poster Partager sur d’autres sites
GanJa_Bat 1 079 Posté(e) octobre 25, 2019 Auteur Partager Posté(e) octobre 25, 2019 yo @thcalk2 tout d'abord merci de ton intervention ! la communauté t'invite a partager ton expérience ici ou ailleurs avec grand plaisir. Ce tuto est sans prétention pour vous présenter mes installation et ma maniere de procéder pour proposer une solution simple de diy sans prise de tete et surtout sans trop de risques et sans besoin de trop de notions en electricité. dans ce guide on a les leds diy en constant voltage, 24v ce qui est rare a trouver mais pas impossible, si tu as des sites qui proposent des bandes en constant voltage dc 20 volt je t'invite a poster ici le lien et il suffira de prendre des drivers 20 volts ( pour info il en existe des 12 18 20 24 et 30 36 ... 48 volts etc) la plupart du temps les sites leds proposent des bandes leds en constant current autrement dit intensité constante ( par exemple 1500 m@ comme sur le site que tu proposes sauf erreur de ma part) cela implique d'avoir les contraintes de calculs des voltages et de dimensionnement qui peuvent en effrayer plus d'un ou va fonctionner mais chauffer beaucoup plus. C'est d'ailleurs la dessus que jouent leur role les sites de vente de leds implantés en france ou en europe ou dans le monde entier qui apportent leur valeur ajoutée en dimensionnant une installation sur mesure pour le besoin de leurs clients. Personnellement récuperer le schéma d'assemblage soudage de la bande led pour calculer que la bande a 5groupes de 8 leds branchés en série qui eux memes sont montés en parrallele pour calculer les voltages maxs par groupes de 8 leds, dimmensionner un driver qui dispose du bon voltage pour l'intensité requise par les bandes selon le et autres calculs qui font que si tu te plantes tu peux vite trop chauffer ou vite avoir une installation inéfficace. et en rebuter plus d'un sans parler de l'utilisation des leds a 80 % de leur puissance etc... je ne dis pas que les fournisseurs a qui je fais appel sont les meilleurs ni les meilleurs marché, juste je partage mon expérience à titre informatif dans un but non lucratif, au contraire, pour faire baisser le cout des installations qui dépassent les 1 a 2 €/W Ici, sans prétention, et sans avoir a faire des calculs d'intensité/voltages qui personnellement me rebutent (ou peuvent faire peur.... ou faire croire aux growers que c'est compliqué) on peut se lancer dans le grow sous led. je t'invite a ne pas a partager ici ou dans un guide tes calculs/ dimensionnement ou tes installations qui j'en doute pas serviront a la communauté peace 2 Lien à poster Partager sur d’autres sites
thcalk2 836 Posté(e) octobre 26, 2019 Partager Posté(e) octobre 26, 2019 Salut @GanJa_Bat Sur la fiche Mouser du driver HLG-240H-24A que tu proposes il est indiqué en mode de fonctionnement "CC pour Constant Current". Je peux me tromper comme je t'ai dit cette partie est floue pour moi, je ne saurais pas expliquer la difference entre l'un et l'autre concretement, mais je pense pas que ca change la partie calcul, soit tu cable tes barres en serie et il faudra additionner les volts soit tu les cables en parallele et tu additionne les amperes. Et par rapport a ce que tu dis sur recuperer les schemas je ne vois pas trop, les leds que tu proposes sont egalement des petites series de LED mises en parallele, 8 led en serie par groupe, et 8 groupe en parallele par bande de 560 mm. Sur led-tech ce sont 7 led qui sont en serie et il y'a 14 groupe par bande de 500 mm, au final il s'agit de la meme technologie de LED donc le meme type de barre donc les memes calcul a produire, je ne pense pas que la LMC soit particulierement "tension constant" et la LMB "current constant". ++ Lien à poster Partager sur d’autres sites
GanJa_Bat 1 079 Posté(e) octobre 26, 2019 Auteur Partager Posté(e) octobre 26, 2019 Plop @thcalk2 Merci de bien te renseigner avant de parler sur ce tuto s il te plait jte rapelle qu il n est pas la pour etaler sa science ou faire la promotion pour un site en particulier mais bien d aider les gens a diy et que ce soit simple. Pour le driver il possede la technologie constant voltage a 24v mais peut egalement faire du constant curent. Jte conseille egalement de bien relire le tuto et la notice. Les bandes constant voltage ont des resistances pour maintenir le voltage a 24 volt sans avoir a calculer les series de leds. Les bandes dont tu parles n ont pas de resistances Elles sont en constant current c est d ailleur pourquoi ils mettent 1500m@ dans leur description. Je t invite a faire un tuto pour les bandes constant curent avec un driver adapte qui delivre une intensite constante a 1500m@ par exemple et surtout ne pas induire les gens en erreur sur ce topic qui risqueraient de se retrouver avec une installation qui chauffe trop car pas le bon driveur adapte Peace 1 1 Lien à poster Partager sur d’autres sites
thcalk2 836 Posté(e) octobre 26, 2019 Partager Posté(e) octobre 26, 2019 (modifié) Re @GanJa_Bat Je n'induis personne en erreur puisque je ne recommande aucun driver, et je n'etale pas ma science puisque je dis noir sur blanc que ce n'est pas clair pour moi. La doc meanwell confirme effectivement qu'il possede le dual mode constant current / constant voltage autant pour moi. En revanche les schema a la fin de la page alibaba que tu suggeres ne font aucune refereance a des resistance, quand bien meme on oubliera pas de preciser que balancer une puissance sur-dimensionner qui finit dans des resistance revient a depenser de l'electricité pour rien. Je pense plutot que c'est toi qui induis les gens en erreur en faisant penser qu'il y'aurait quelque chose de compliquer a calculer. Je pense egalement que tu n'as pas compris ce que voltage constant et courant constant signifie, en temoigne la fin de ton message " un driver delivrant 1500 mA" puisque mes stripes fonctionnent sur la plage 350 a 2800 mA, avec un voltage fluctuant de 18.62v a 20.21v tout etant driver en courant constant. Sans parler du 0.55e/w qui se transforme en 0.71 hein.. Fin de ma participation ici comme tu sembles le souhaiter, bonne continuation neanmoins. ++ Modifié octobre 26, 2019 par thcalk2 1 Lien à poster Partager sur d’autres sites
GanJa_Bat 1 079 Posté(e) octobre 26, 2019 Auteur Partager Posté(e) octobre 26, 2019 Re @thcalk2 Révélation Je pense que la communauté ne t en voudra pas de plus intervenir mais on ne va pas se prendre le choux. Tu n as pas tort au sujet des resistances qui surconsomment legerement. Surtout si on met trop de bandes. En revanche il te suffit de regarder les photos de ce tuto pour voir que les bandes que j utilise ont des resistances. Mon fournisseur vends les bandes constant voltage et constant current tu as du voir un schema constant current. pour le dimmage les drivers mentionnes dans le tuto sont équipés de serie de 2 vis une pour regler l intensite (amperes) et une pour regler les volts Peace la commu Ps:Je n ai rien contre les interventions mais a l avenir verifiez vos sources afin de ne pas semer le doute ou induire en erreur. Bon week end les ledeux Lien à poster Partager sur d’autres sites
pizza_jice 95 Posté(e) octobre 27, 2019 Partager Posté(e) octobre 27, 2019 (modifié) Le 26/10/2019 à 00:07, GanJa_Bat a dit: salut @ricardoxe vu que les bandes chauffent très peu ca fait l'affaire la pate thermique plaque bien la bande comme une ventouse sur le rail alu et les coliers la maintiennent. Merci pour tes précisions @pizza_jice , j'ai essayé de visser les bandes... j'ai fait des dégats a part aux encoches prévues a cet effet si vous percez la PCB c'est mort vous endommagez les circuits électriques et si vous vissez trop ca fait cabrer les extrémités tel un snowboard lol ps : lm 301b /lm301 H la différence en lumens/w n'est que minime quand on compare aux couts de celles ci d'ou mon choix de la lm561c. ps2: Vous risquez de galérer a trouver des bandes leds rigides en constant voltage 24 v en lm301 b ou h. peace merci pour vos interventions touts avis sont bon a prendre pour la communauté !!! pour info j'ai pas trouvé de lm301H en strip ( les lm301b oui sans soucis ) du coup j'ai acheté 2 panneau (2x120w lm301H cette semaine.... ) si c'est concluant d'ici quelque mois ,je guetterai les strip pour du home made ... Modifié octobre 27, 2019 par pizza_jice 1 Lien à poster Partager sur d’autres sites
ricardoxe 92 Posté(e) octobre 27, 2019 Partager Posté(e) octobre 27, 2019 (modifié) Re, Citation pour info j'ai pas trouvé de lm301H en strip ( les lm301b oui sans soucis ) Ouais c'est encore trop top , il y a INVISIBLE SUN qui vend des strips ( Samsung LM301H / cri90 avec deep red et far red) mais a 42 dollars j'en veut même pas!!!! Citation du coup j'ai acheté 2 panneau (2x120w lm301H cette semaine.... ) Je pense que c'est un bon choix, j’espère tu fera un jdc, tu les a acheter ou ?(si c'est pas indiscret), 3500k?avec des spectres supplémentaire?, chez Niemi LED??? Citation si c'est concluant d'ici quelque mois ,je guetterai les strip pour du home made ... je souhaite aussi me dirige vers les strip , en cas de panne mieux vaut changer ce dernier qu'un qb. bye. Modifié octobre 27, 2019 par ricardoxe Lien à poster Partager sur d’autres sites
pizza_jice 95 Posté(e) octobre 27, 2019 Partager Posté(e) octobre 27, 2019 (modifié) Le 27/10/2019 à 15:34, ricardoxe a dit: je pense que c'est un bon choix, j’espère tu fera un jdc, tu les a acheter ou ?(si c'est pas indiscret), 3500k?avec des spectres supplémentaire?, chez Niemi LED??? Bonjour pas de parti pris , Blaze Grow Light Store sur ali pourquoi ce shop ,juste demandé en pm , si il y avais moyen de nego sur la valeur déclaré ? et ok pour 48$ de value , donc payé 215€ , dhl 10€ de frais de dossier,douane 15€ ,20% de 48$ = 10€ je devrai m'en tiré pour 35 / 40€ de taxe ... reçu la facture a payé en ligne de la part de dhl : 35€50 la suite jeudi soit 250€ les 240w en Samsung LM301H / cri90 reçu & monté et fonctionnelhttps://www.noelshack.com/2019-44-3-1572443151-sharedscreenshot.jpghttps://www.noelshack.com/2019-44-3-1572443151-sharedscreenshot2.jpghttps://www.noelshack.com/2019-44-3-1572443151-sharedscreenshot3.jpg je ne pense pas avoir fait d'erreur , sur les retours que j'ai lu ,il font au moins aussi bien que les plus ancien ( LMxxx c,d,e ) et au prix ,j'avais recherché ce "fameux" lm301 d ? ou e les résultat était au mémé prix que le h ... pour le moment je suis en 80x80 donc osef , mais si j'agrandit c'est diy sure pas de soucis pour le retours matériel , je le comparerai à ce que j'utilise ( hps 400w ) au revoir Modifié octobre 30, 2019 par pizza_jice Lien à poster Partager sur d’autres sites
toled 0 Posté(e) janvier 30, 2020 Partager Posté(e) janvier 30, 2020 bonjour c'est quoi la différence entre lm301H et lm301b ? Lien à poster Partager sur d’autres sites
Invité LittleBigMan Posté(e) janvier 30, 2020 Partager Posté(e) janvier 30, 2020 (modifié) Salut, La puce lm301h succède à la lm301b qui succédait à lm561c et a un rendement supérieur dans la même température et le même CRI. https://www.samsung.com/led/lighting/mid-power-leds/3030-leds/ @+ Modifié janvier 30, 2020 par LittleBigMan Lien à poster Partager sur d’autres sites
pizza_jice 95 Posté(e) janvier 31, 2020 Partager Posté(e) janvier 31, 2020 Coucou Et il me semblait avoir lu qu'il y avait eu des problèmes d'étanchéité avec les b qui a été réglé avec le modèle h Reste comme moment de ma commande le prix des les mêmes pour les deux Actuellement les b sont bien moins cher que les h... Si je devais recommander à l'heure actuelle j'achèterai sûrement du b pour le prix Bye Lien à poster Partager sur d’autres sites
toled 0 Posté(e) février 1, 2020 Partager Posté(e) février 1, 2020 merci pour les infos. c'est combien la taille des rails alu en U , et donc la taille également des rails de leds? Merci ? Par rapport a ce diy et tes panneaux c'est quoi le mieux (pizza_jice)? C'"est un peux la question que je me pose sur ce topic: Lien à poster Partager sur d’autres sites
pizza_jice 95 Posté(e) février 1, 2020 Partager Posté(e) février 1, 2020 (modifié) UP Pour ma part je n'ai pas acheté de streap comme dans le tuto C'est des grosses plaque de 5 lignes rigide de led C'est des plaques de 320 LED pièces de 100 w J'ai pas tous les détails sous les yeux je ne suis pas chez moi J'ai dû fixer ces barre a un radiateur avec de la pâte thermique + boulons 2 barre de LED sur une plaque de dissipateur thermique de un mètre 20 de long sur 30 de large Grosso modo je l'ai vu que ça me faisait moins de bordel à bricoler C'est plaque de led mon coûter moins cher à l'achat Mais ça m'a coûté plus cher avec le radiateur au final Le mieux je ne sais pas je n'ai pas les mêmes spécifications c'est des LED Samsung 301 h 3000k 660+uv Grosso modo le diy mes revenus à 1400 € pour 1600 w Avec le recul acheter des petits panneau de 240 w comme précédemment me serais revenu à peine plus cher et pas de bricolage à faire Mais je pense un peu plus le bordel a organisé à l'intérieur de la tente À plus Modifié février 1, 2020 par pizza_jice 1 Lien à poster Partager sur d’autres sites
