CXB 3590

[Alex001 0]

Bonjour à Tous,



merci d'avance pour votre contribution.



Après avoir réaliser avec succès ma Box grâce à votre guide,
je m’attelle a l’éclairage et j'ai opter pour un panneau DIY LED:

6 Puces CXB3590-0000-000N0HCD35G (montées en serie)
Driver Mean Well HLG-320H-C1750A
Cable 2x0,75mm2
Connecteurs Wago

Et quand j'allume on dirait un lampe de poche gagner dans la lessive :'(



J'ai relu en boucle le guide je n'arrive pas à identifier le problème.

j'ai chercher sur le net et les gars utilisent des HLG-240H-C1050 avec la même config et ça éclaire un stade de foot

Avant de devenir chauve je fait appel à votre bon cœur





[Ganjaa13 5]

hello ,

en tant que novice déjà ton driver n'est pas bon coco tu veut alimenté 6 cob a 63W (36Vx1.75a=63w ) ce qui te donne un total de 378W avec un driver de 320W ton problème et la je pense il t'aurai fallu en 1400A tu serai passer si tu tien absolument a les alimente en 1750A tu supp une cob ou reprend un driver attend l avis d expert peace

[s3mb 173]

Ola cobeux,

Tu veux alimenter tes CXB3590 de 36V en série, on additionne donc les tensions, 36x6= 216V

Ton alim ne fourni que 183V MAX



Voila, si tu veux je regarde pour te trouver une alim adapté



++

[Alex001 0]

Hello, Ola



Merci Ganjaa13 en effet je viens de tester en débranchant une puce,  la lumière fut

par contre pour m'aider a comprendre mon erreur de calcul 1400A serait plus puissant que 1750A ?

Merci s3mb oui je veux bien car je crois pouvoir renvoyer le Driver chez telerex je suis encore dans les délais,

par contre je compte ajouter 16 PCB de 6 leds chacun pour booster la flo en utilisant ces types de leds :



https://www.mouser.fr/ProductDetail/720-GHCSSPM124A8939

https://www.mouser.fr/ProductDetail/720-GHCSSPM124A8939

https://www.mouser.fr/ProductDetail/720-GDCSSPM114A0793



il me manque l'UV-B que je n'arrive pas à trouver

Montage en serie des PCB, chacun comprendra 2x660nm 1x 455nm 1x721nm 1x657nm
tout les 3 PCB un UV-B soit 4 au total et en remplacement de la 455nm

Est ce qu'il le faut prévoir pour le driver ou suis-je obligé de faire une deuxieme montage avec un deuxieme driver?





Modifié mai 13, 2018 par Alex001

[s3mb 173]

Re,



Comme je t'ai expliquer ton erreur viens du driver qui fourni que 184v maximum, normal que avec 5 cob sa fonctionne, 5x36v = 180v

Pour les strip de led, sa existe déjà tout fais ici si tu préfère et oui il faut une alim séparer



Alors pour tes COB, quelle est ton espace de culture ? Pq vouloir les alimenter a 1750ma au lieu de 1400 habituel ? Tu a quoi comme radiateur  ?



++

[Alex001 0]

Re,



Génial merci pour le liens.



pour les COB je voulais les alimenter en 1750 afin de les pousser a 100w pendant la Flo au détriment de la longévité et j'imaginais faire ca avec le potard integré.

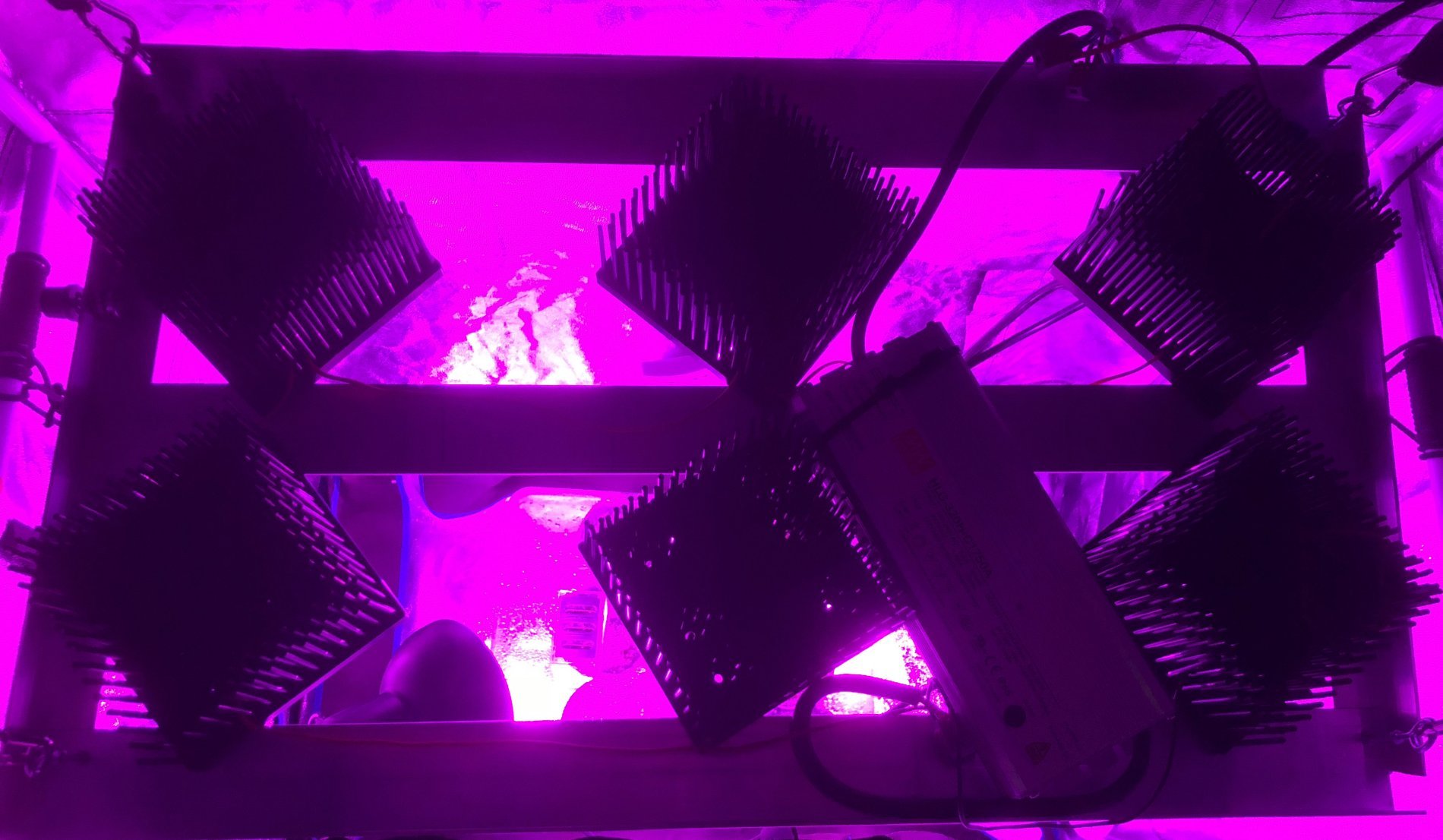

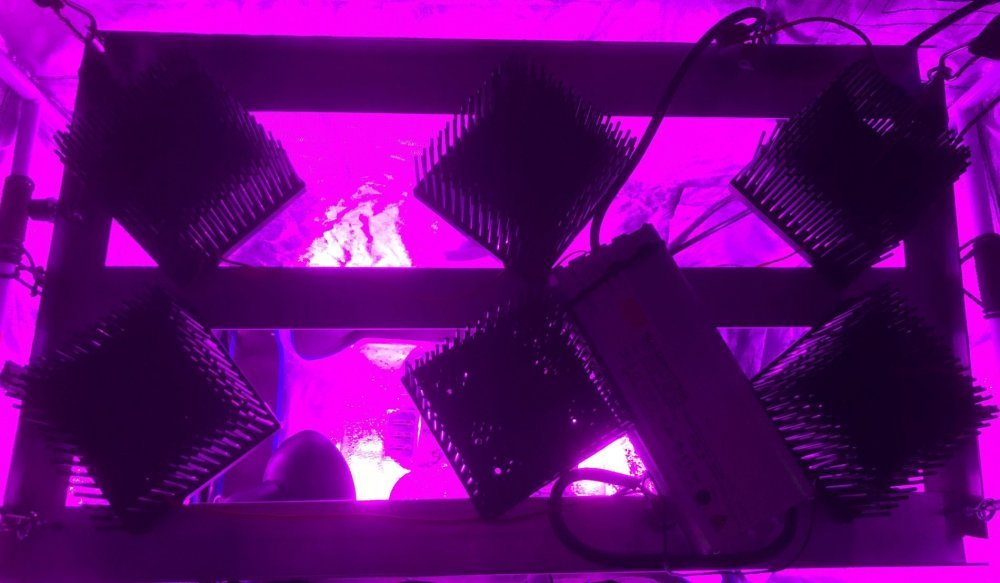

j'ai des radiateurs carré a picot évasé 100w et mon espace fait 200x120x50 ouai je sais ce que tu vas dire c'est quoi ces dimensions de %£$!+

Modifié mai 13, 2018 par Alex001

[s3mb 173]

Re,



Je ne sais pas comment tu a fais pour calculer, mais avec 1750ma, les cxb3590 vont te donner +/- 60w max

Et 100w x 6 = 600w... donc le driver vraiment pas adapter

Ton espace fais 120x50 sur 200 de haut c'est sa ?

Si c'est le cas, complètement inutile d'envoyer 100w par cob

Je te conseil le HLG-320H-C1400A, tu auras +/- 50w par cob

inutile d'envoyer plus, sauf si tu prévois d'agrandir ton espace dans le futur..



++

[Alex001 0]

Re,



j'en ai tellement lu j'ai du m’emmêler les pinceaux d’ailleurs si tu peux me redonner la bonne formule ça m'aidera pour
les strip et je ne crache pas non plus sur un conseil pour les strip flo.



oui 200cm de haut.



A force de ce faire enfiler tous les deux mètres mais si c'est inutile alors j'oublie en avant pour le HLG-320H-C1400A



Merci pour tous

Modifié mai 13, 2018 par Alex001

[s3mb 173]

Re,



Ben la formule est simple : Watts = Tension en volts x Intensité en ampère

Pour les strip tu veux quoi exactement ?



++

Modifié mai 13, 2018 par s3mb

[Alex001 0]

merci pour la formule



Booster la Flo

[s3mb 173]

Re



Alors je suis pas un spécialiste dans ce genre de led, je me renseigne aussi actuellement pour ajouter du rouge à mon spectre 3500k



J'avais l'idée de prendre sa avec ce radiateur la

Mais dans mon cas je dois en prendre 8 et 4 radiateur que je couperais en deux et du coup sa reviens un peu cher sans compter le driver...



Sans compter aussi que je voudrais ajouter des far red pour éclairer 10min après l'extinction des lampes



Sinon toi tu comptais mettre combien de strip ? Comment tu va les positionnner par rapport à tes cxb?



++

[Alex001 0]

Enfin un strip bien viril 50cm bim


WaoW Les Radiateurs tu va ressembler à schewps zeneguer avec ces machins non ?



Exact malgré que tu mette les mains dans le cambouis ça coute un bras...

Et je te parle pas du kit hps 250w et du starlite 220w comme neuf qui me reste sur les bras...

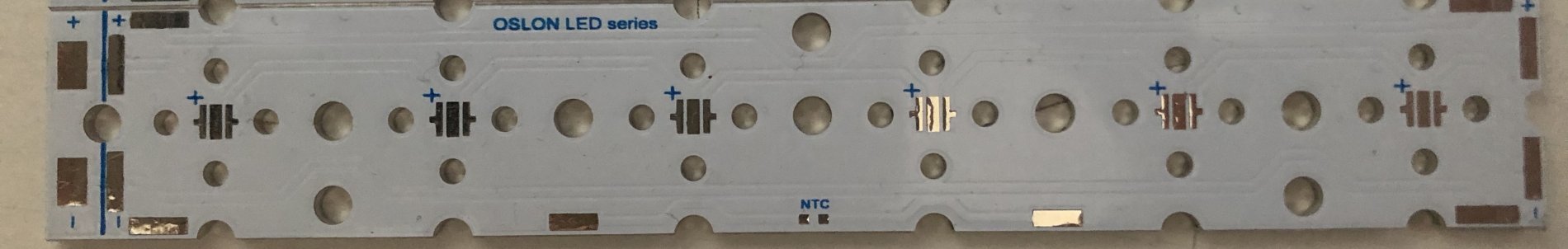

j'ai pris des cornières ultra large donc les strips fixé au châssis via les perçage existant je remplace les m3 12mm par des M3 100mm
Les strips ne toucheront pas le châssis un peux comme si elle était suspendu ca devrait aider a dissiper un MAX.

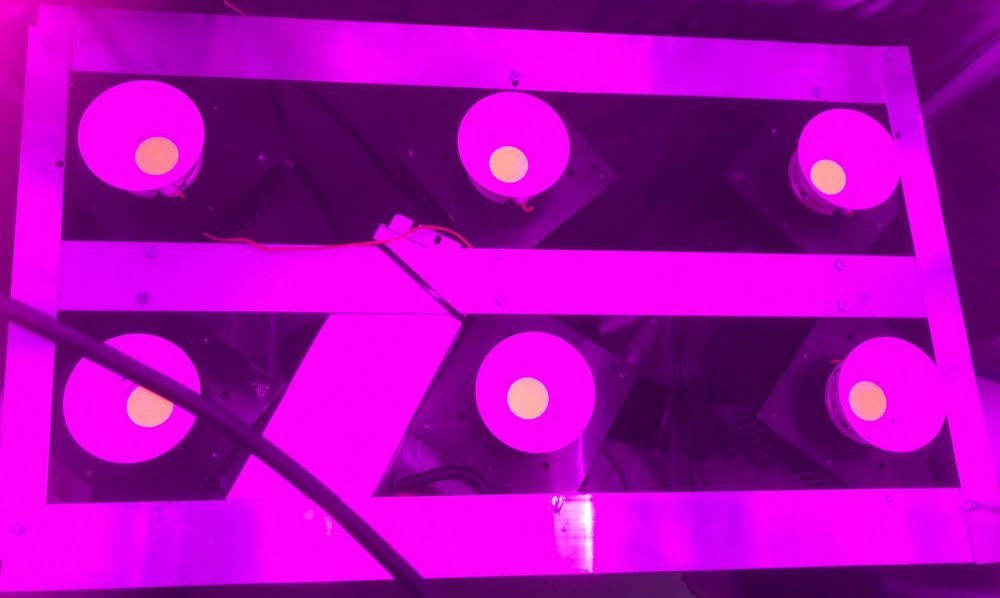

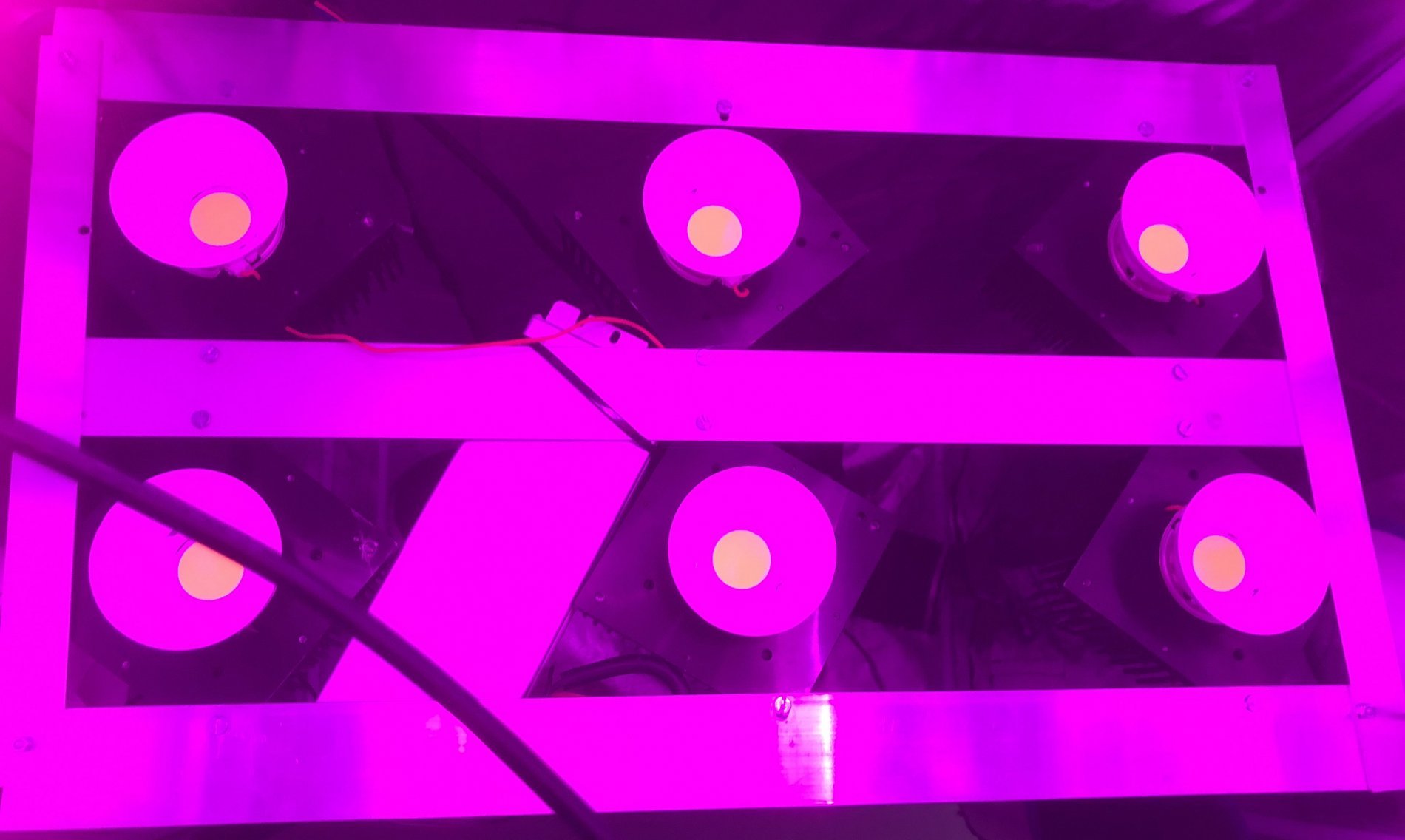

quelques photos histoire de
