Gen 2 808 Posté(e) mars 15, 2018 Auteur Partager Posté(e) mars 15, 2018 Klr ! Le but.. Que chaque cannaweedeur aie sa machine LOL ++ 1 Lien à poster Partager sur d’autres sites

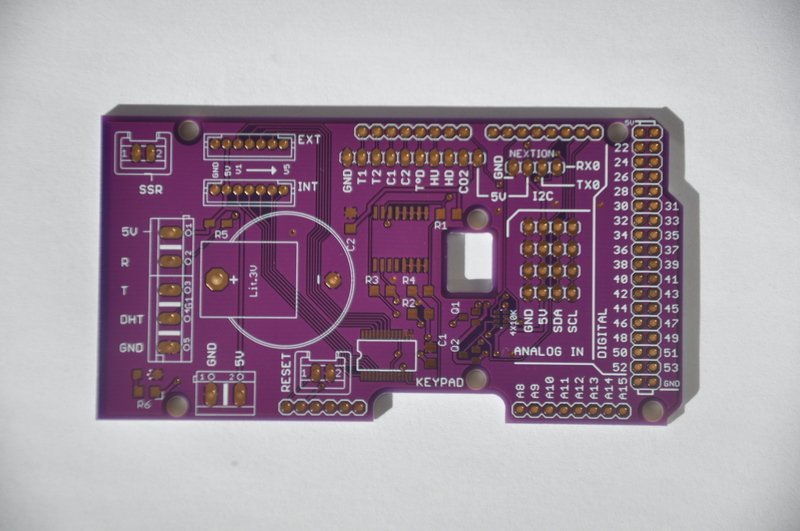

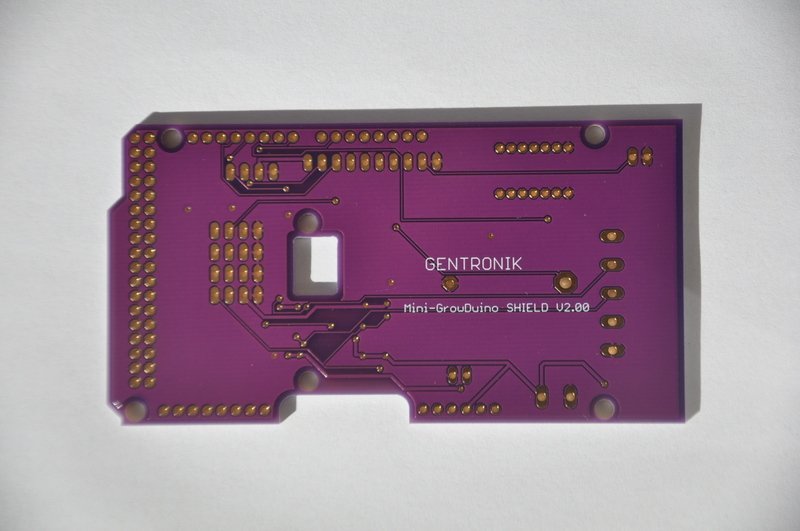

Gen 2 808 Posté(e) mars 15, 2018 Auteur Partager Posté(e) mars 15, 2018 Circuits imprimés réceptionnés Ils sont trop bÔ !! je m'en vais le monter ++ GEN Lien à poster Partager sur d’autres sites

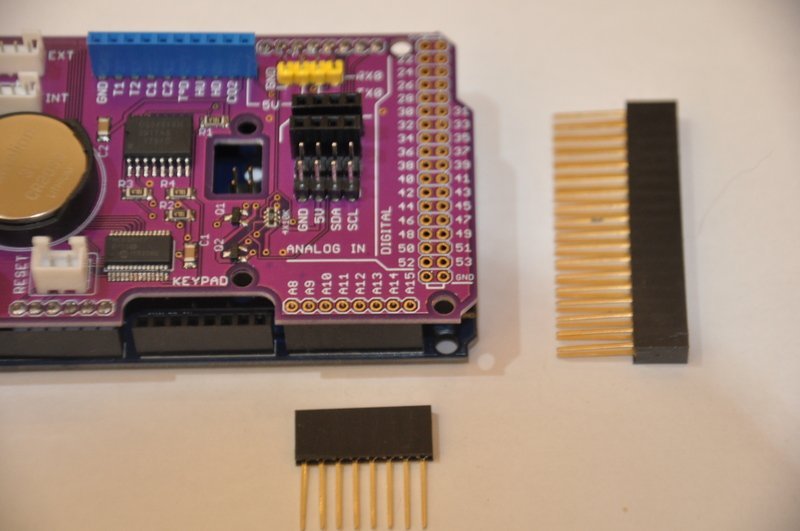

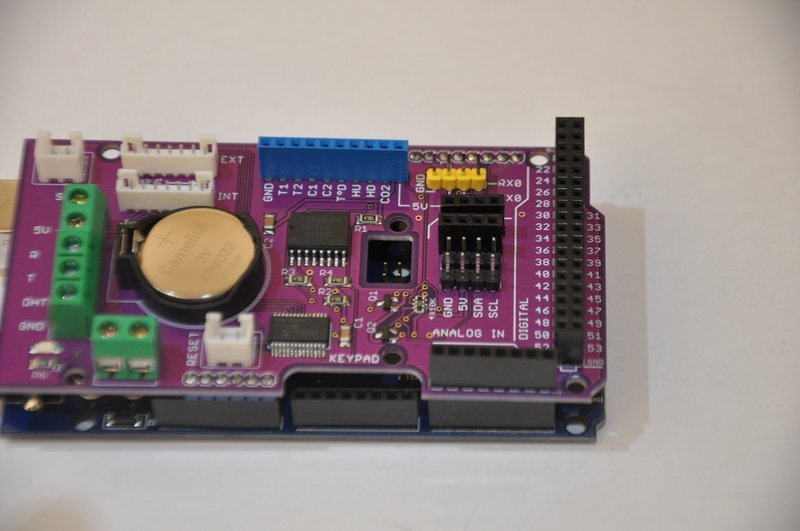

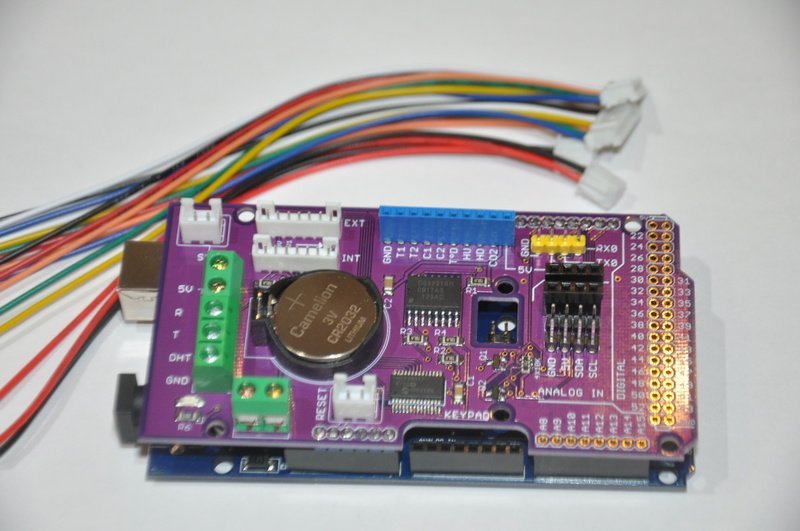

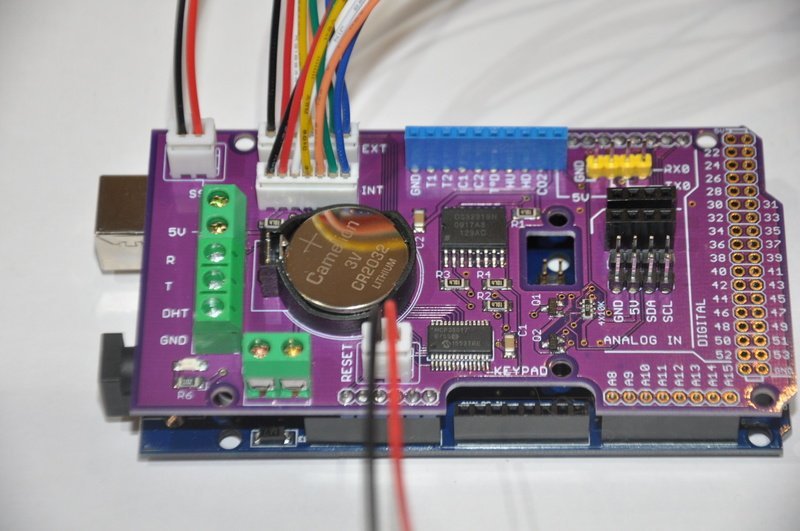

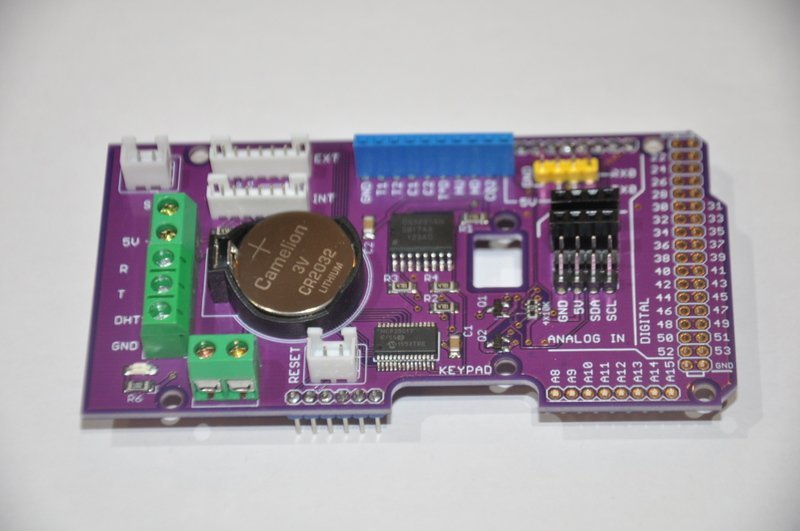

Gen 2 808 Posté(e) mars 15, 2018 Auteur Partager Posté(e) mars 15, 2018 re: Montage effectué Le shield seul Le shield monté sur l'arduino Le shield avec sa connectique en place Les extensions (qui vous permettront de travailler avec les ports libres) Les extensions en place Voila chers amis.. Avec ce nouveau design, fini les faux contacts. Gain de place car plus compact. Possibilité de solidariser les 2 platines à l'aide d'entretoises RX et TX accessible une fois le shield en place (pour reprogrammation ou installation d'un écran Nextion) Différentes connectiques pour le Bus I2c Bornier pour l'alimentation Dédoublement du Timer 1 (pour SSR) Remplacement de l'horloge RTC DS1307 par un DS3132 Vous en avez rêvé.. Je vous l'ai fait. Je pense avoir accouché d'un beau bébé Suite des événements, test et modification du programme. Laissez vos com's ou vos questions. ++ GEN 4 2 Lien à poster Partager sur d’autres sites
Ravier17 172 Posté(e) mars 16, 2018 Partager Posté(e) mars 16, 2018 Yop, Magnifique réalisation comme d'habitude. Juste une suggestion, pour les petit connecteurs double, je suppose que ce sont les mêmes que ceux des platines moteur. Si oui, ce serait bien pratique avec des fils un peu plus longs... A+ Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) mars 16, 2018 Auteur Partager Posté(e) mars 16, 2018 (modifié) Merci Oui, mais non C'est pas moi qui câble ces connecteurs, c'est la taille standard. Ils vont 20 cm, c'est suffisamment long crois moi.. ++ GEN Modifié mars 16, 2018 par Gen Lien à poster Partager sur d’autres sites
Ravier17 172 Posté(e) mars 16, 2018 Partager Posté(e) mars 16, 2018 Re, C'était juste parce que le - est un poil trop court sur une des platines dans mon nouveau montage . je vais devoir souder pour le prolonger mais ça va aller même si la soudure est un peu ma kryptonite... A+ Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) mars 16, 2018 Auteur Partager Posté(e) mars 16, 2018 Ça, c'est parce que tu es trop pressé.. Avant de monter quoique ce soit, on présente tout aux emplacements prévus et on regarde que tout colle bien. ++ GEN 1 Lien à poster Partager sur d’autres sites

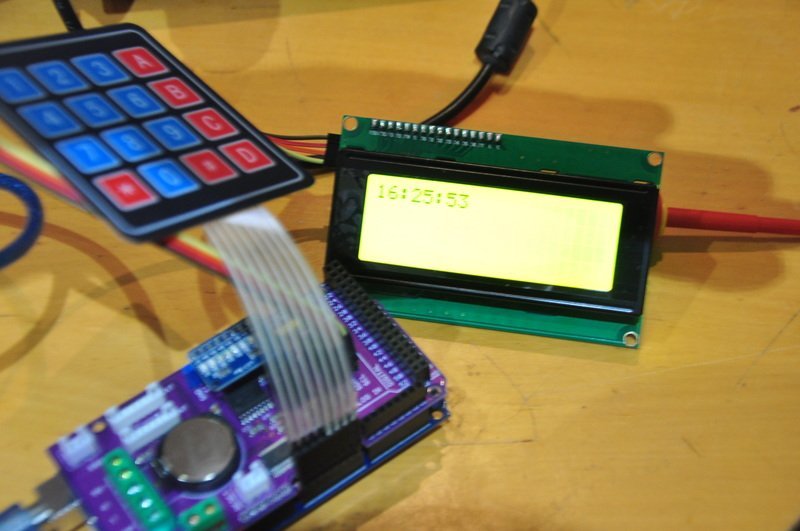

Gen 2 808 Posté(e) mars 17, 2018 Auteur Partager Posté(e) mars 17, 2018 Des news : j'ai commencé les tests du shield V2 les sorties T1, T2, C1, C2, TD, HU, HD, CO2 sont OK Le clavier OK l'écran et le RTC OK le reset OK la sortie SSR OK il me reste encore à contrôler DHT MH-Z14 Sorties moteur ++ GEN 1 Lien à poster Partager sur d’autres sites
popolski 584 Posté(e) mars 17, 2018 Partager Posté(e) mars 17, 2018 (modifié) Oï ! Félicitations pour ce shield V2 ! Le résultat final est terrible, super propre, tout tombe au bon endroit et le fait de fixer le shield avec des entretoises c'est un super plus, sans parler de la connectique bien meilleure! Toutes les additions sont tops, j'ai hâte de voir les raffinements que tu vas apporter à la partie software. Respect pour le travail accompli, les enseignements ont été plus que bons pour accoucher de cette deuxième version. Ça promet du lourd pour le shield DUE J'espère que cette V2 grossira les rangs des growers arduinoteurs. Le prix du bouzin dois faire rager quelques cols blancs ! Popolski. Modifié mars 17, 2018 par popolski Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) mars 18, 2018 Auteur Partager Posté(e) mars 18, 2018 Il y a 11 heures, popolski a dit: j'ai hâte de voir les raffinements que tu vas apporter à la partie software. Salut. Modification des 2 cycliques, deux modes seront disponibles - Le cyclique classique - le cyclique paramétrable en jours : exemple arrosage tous les x jours pendant x secondes Ajout des cycles de dégazage CO2 avec interactions moteurs ++ GEN Lien à poster Partager sur d’autres sites
popolski 584 Posté(e) mars 18, 2018 Partager Posté(e) mars 18, 2018 Oï ! Il y a 5 heures, Gen a dit: le cyclique paramétrable en jours : exemple arrosage tous les x jours pendant x secondes Merci merci merci ! J'étais obligé de mettre un timer par dessus le cyclique pour obtenir ce fonctionnement. Ça va être tellement mieux pour lancer un système genre ebb and Flow, irriguer des slabs de façon précise.... Un énorme merci Gen ! Popolski. Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) mars 18, 2018 Auteur Partager Posté(e) mars 18, 2018 Yop. Hé bien voila un homme heureux .. Test sortie EXTRA & INTRA OK DHT OK il ne me reste plus que le MH-Z14 à tester, mais pour cela j'attends une pièce (Array de resistance 10K) qui devrait arriver dans la semaine ++ GEN 1 Lien à poster Partager sur d’autres sites

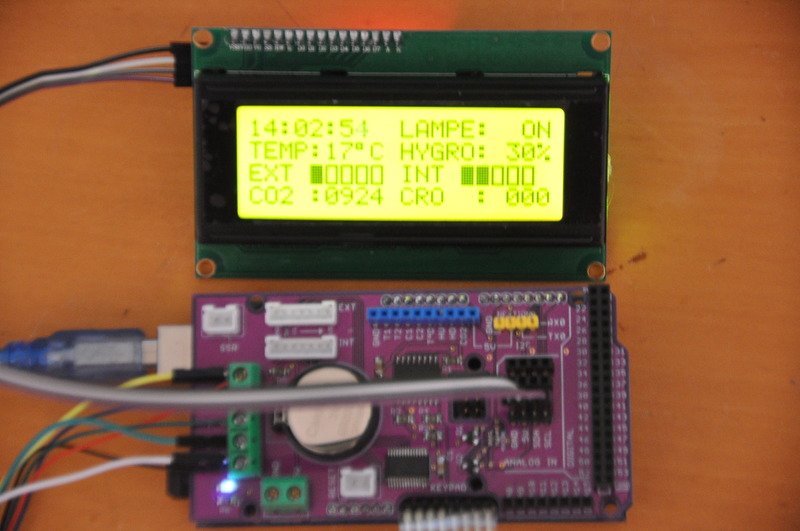

Gen 2 808 Posté(e) mars 22, 2018 Auteur Partager Posté(e) mars 22, 2018 Test effectué. Tout fonctionne parfaitement ! J'ai déjà modifié le code au niveau de l'électronique pour la nouvelle définition des pin's et juste l'affichage de l'écran principal. La modification en profondeur du code pour ajout CO2, modification des timers cycliques et commande électrovanne va suivre. Mais avant je veux terminer le mini-contrôleur. ++ GEN 3 Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) avril 13, 2018 Auteur Partager Posté(e) avril 13, 2018 Yop. Je commence l'écriture de la V3 ++ GEN 1 1 Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) avril 14, 2018 Auteur Partager Posté(e) avril 14, 2018 Salut. J'ai intégré le basculement automatique des cycles, j'attaque la modification des cycliques en cyclique + périodique ++ GEN Lien à poster Partager sur d’autres sites
Marchello 0 Posté(e) avril 15, 2018 Partager Posté(e) avril 15, 2018 bonjour je sais pas si je écrire une connerie, mais je me lance si il n'y a pas de timer pour gérer un ventilateur de brassage d'air, serait il possible d'un intégrer un? @+ Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) avril 15, 2018 Auteur Partager Posté(e) avril 15, 2018 (modifié) yop Ça existe déjà dans la version courante ++ GEN Modifié avril 15, 2018 par Gen Lien à poster Partager sur d’autres sites
ctrocoul 0 Posté(e) avril 22, 2018 Partager Posté(e) avril 22, 2018 Salut super job ! Une question : Est-ce qu'il est possible de remplacer la sonde MH-Z14 par une MH-Z19B ? sans changer le code ? merci ++ Lien à poster Partager sur d’autres sites
Gen 2 808 Posté(e) avril 22, 2018 Auteur Partager Posté(e) avril 22, 2018 Yop Non car le MH-Z14 et le MH-Z19 ne fonctionnent pas de la même manière le premier utilise RX et TX le second un i/o PWM mais le changement n'est pas compliqué à faire, voici un exemple de code #define pwmPin 5 #define LedPin 13 int prevVal = LOW; long th, tl, h, l, ppm; void setup() { Serial.begin(9600); pinMode(pwmPin, INPUT); pinMode(LedPin, OUTPUT); } void loop() { long tt = millis(); int myVal = digitalRead(pwmPin); if (myVal == HIGH) { digitalWrite(LedPin, HIGH); if (myVal != prevVal) { h = tt; tl = h - l; prevVal = myVal; } } else { digitalWrite(LedPin, LOW); if (myVal != prevVal) { l = tt; th = l - h; prevVal = myVal; ppm = 5000 * (th - 2) / (th + tl - 4); Serial.println("PPM = " + String(ppm)); } } } et ensuite il te faudra modifier ton arduino pour accéder à un des pin digitale libre mais apparemment, il y a pas mal de problème avec le Z19 ++ GEN Lien à poster Partager sur d’autres sites
zefram-28 4 Posté(e) avril 22, 2018 Partager Posté(e) avril 22, 2018 Salut GEN, T'en est ou de la V3 du Soft Arduino? Sinon, la V2.x est elle compatible avec ce shield? ++ Lien à poster Partager sur d’autres sites
