Spectromètre pas cher

[bf2222 223]

Yo!



Pour ceux qui serait intéressé à analyser la lumière d'une lampe, j'ai trouvé trouvé un gadget qui marche pas mal. Cela semble assez précis. Le prix 20€ (sans la pince à linge  ).



Cororico, c'est même fabriqué en France.

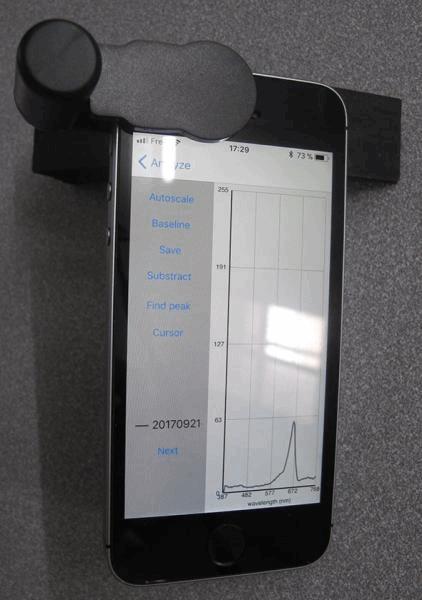

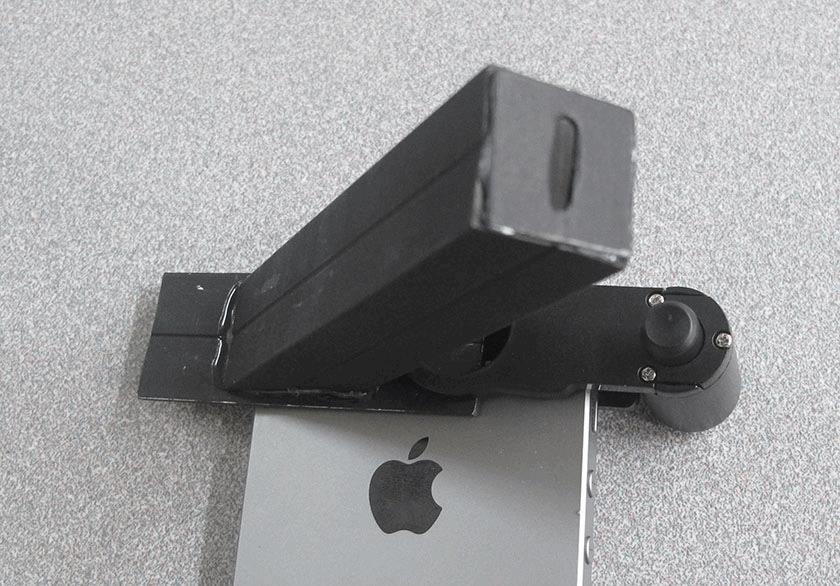

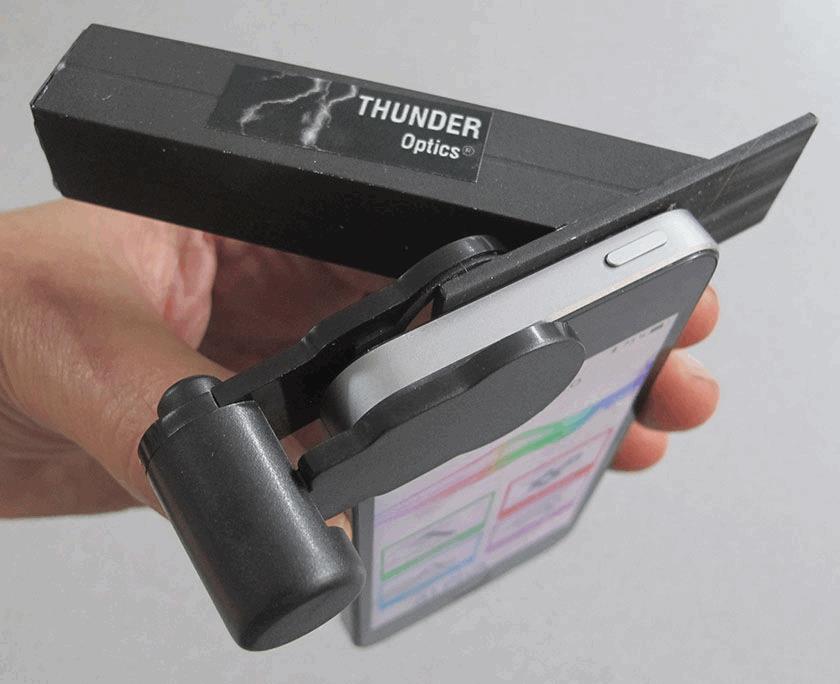

Ce petit spectromètre se met devant la vitre d'une webcam ou la caméra d'un smartphone. C'est fabriqué dans un carton très solide. Dedans, il y a un filtre à diffraction 1000 lignes/mm performant.









Après, on peut utiliser différent logiciels plus ou moins performant. Là, j'ai juste utilisé mon smartphone car je n'ai pas de webcam USB.

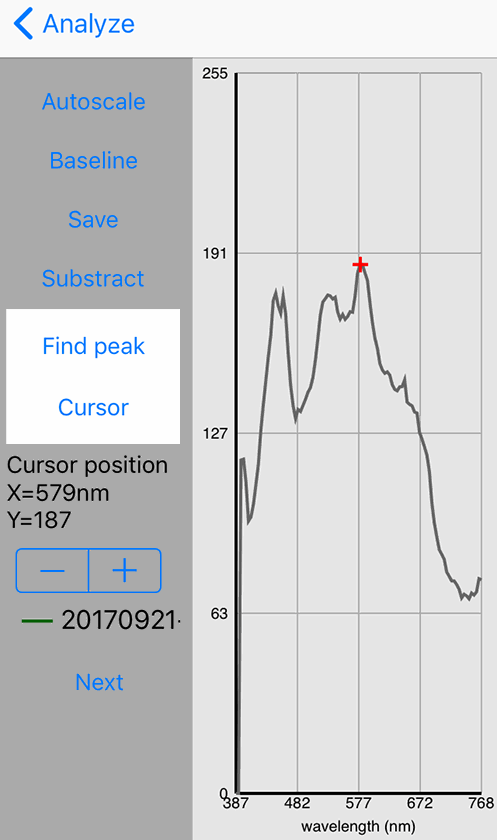

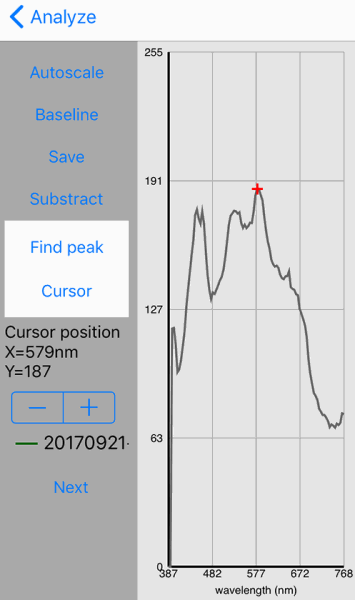

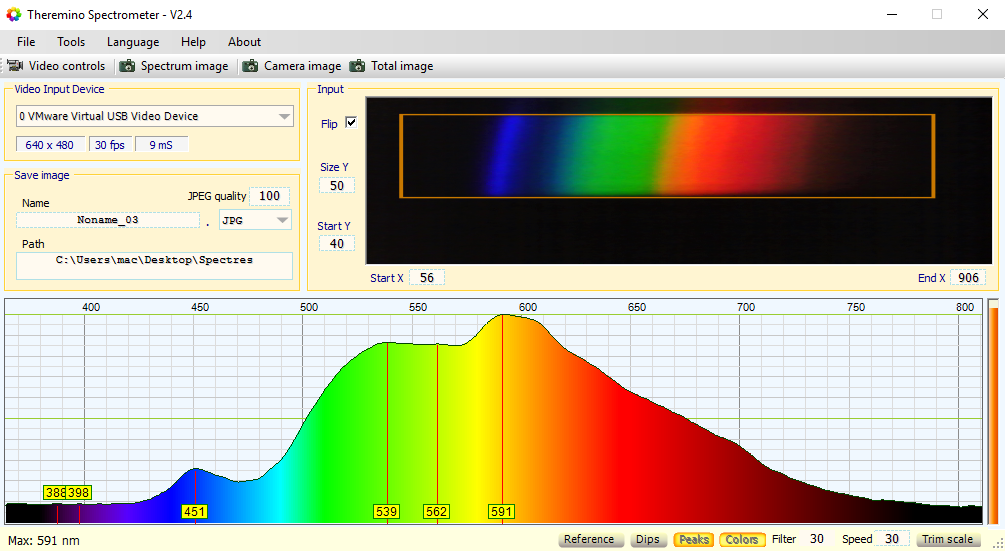

Capture d'une CXB3590 3000K 90cri.

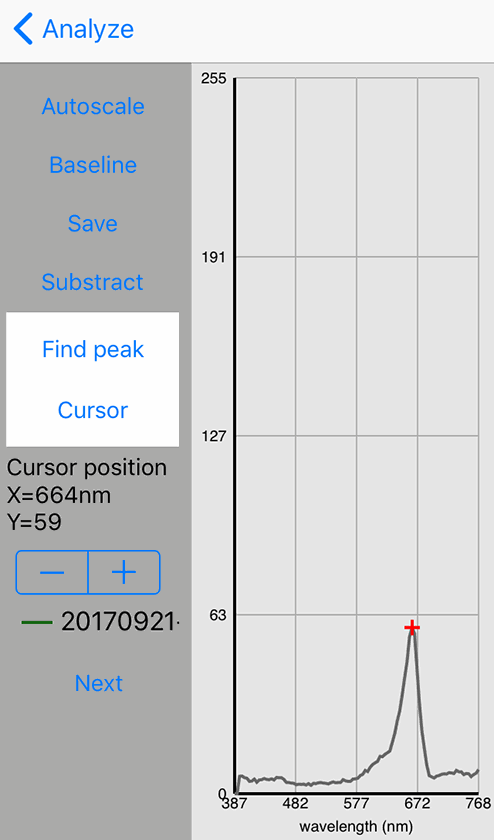

Capture d'un OLSON Rouge Photo 660nM.

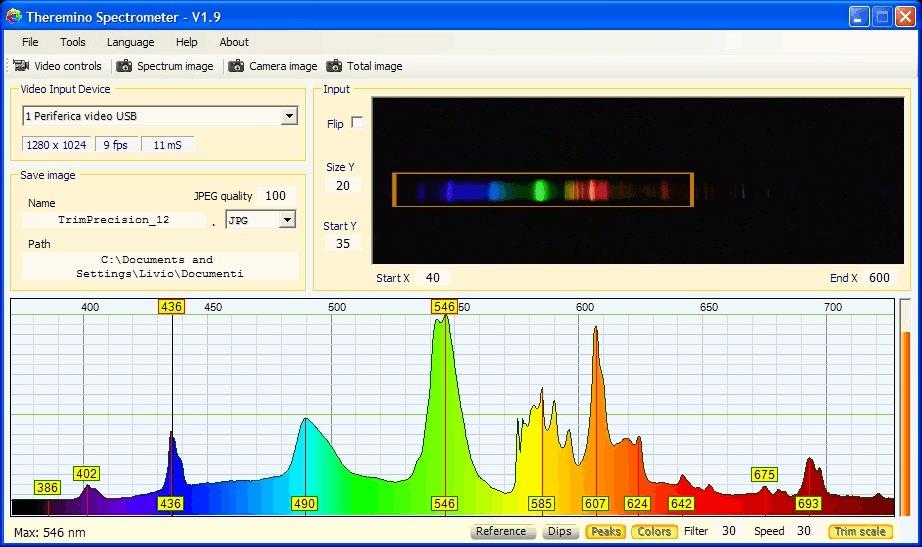

Sinon avec un logiciel comme Theremino Spectrometer (Open Source), on obtient ce genre de chose. C'est une copie d'écran piquée sur le net. Je ne l'ai pas encore essayé.





a+

Modifié septembre 21, 2017 par bf2222

[bf2222 223]

Bonjour,



J'ai oublié de vous mettre quelques liens hier.



Le Smartphone Spectrometer par Thunder Optics

(attention le lien eBay change de temps en temps)

http://www.ebay.fr/itm/Smartphone-Spectrometer-Spektrometer-spettrometro-espectromet-/282644777560?



Logiciel de spectrometrie online (fonctionne avec un navigateur Internet)

https://spectralworkbench.org



GoSpectro, un couple logiciel et matériel développé en France. Ils vendent maintenant le logiciel seul.



GoSpectro pour IOS (iPhone ou iPad)

https://itunes.apple.com/be/app/gospectro/id1152558447?l=fr&mt=8



GoSpectro pour Smartphone Android

https://play.google.com/store/apps/details?id=alphanov.gospectro&hl=fr



Vidéo de demonstration de GoSpectro



SpectraUPB pour Smartphone Android

Un autre logiciel gratuit.

http://www.upb.edu/en/contenido/spectrometry-software-for-android

https://play.google.com/store/apps/details?id=edu.upb.cinti.SpectraUPB



Logiciel Open Source Theremino Spectrometer pour Windows

http://www.theremino.com/en/downloads/automation



Thunder Optics commercialise aussi une version plus "pro" du spectromètre avec une caméra USB integrée dans le boîtier. Ce spectromètre a une résolution de 3nm se qui est vraiment canon pour le prix (89$ par PayPal en direct sans passer par eBay).

http://www.thunderoptics.fr/index.php?p=1_22_Mini-USB-SPectrometer

Modifié septembre 22, 2017 par bf2222

[bf2222 223]

L'actualité chez Isled semble aussi au spectromètre.



Tout heureux de nous faire découvrir son nouveau spectromètre tout neuf.



https://www.youtube.com/watch?time_continue=4&v=R12RAyqfD4I



Cela a l'avantage de montrer la différence entre un spectro à 20€ et 2500€.



PG100N Handheld Spectral PAR meter

http://www.uprtek.com/en/product/PG100N-Spectral-PAR-Meter/PG100N-Spectral-PAR-Meter.html

Modifié décembre 13, 2017 par bf2222

[bf2222 223]

Bonjour,



Quelques logiciels suplementaire de Spectographie fonctionnant avec une webcam.



Pour Smartphone Android :



Aspectra mini

https://play.google.com/store/apps/details?id=de.jandrotek.android.aspectra.mini



LearnLight Spectrometry

https://play.google.com/store/apps/details?id=com.flappit.learnlight



Pour Windows :

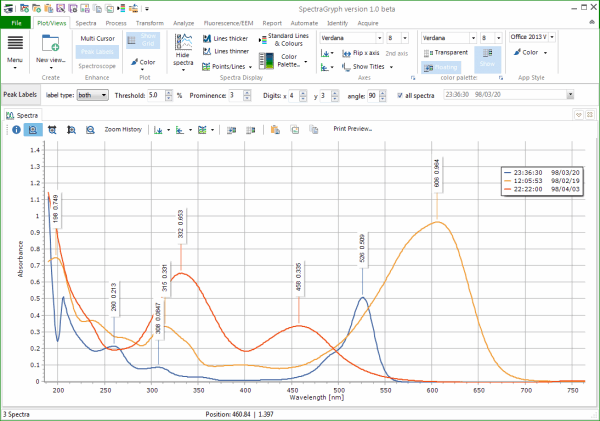

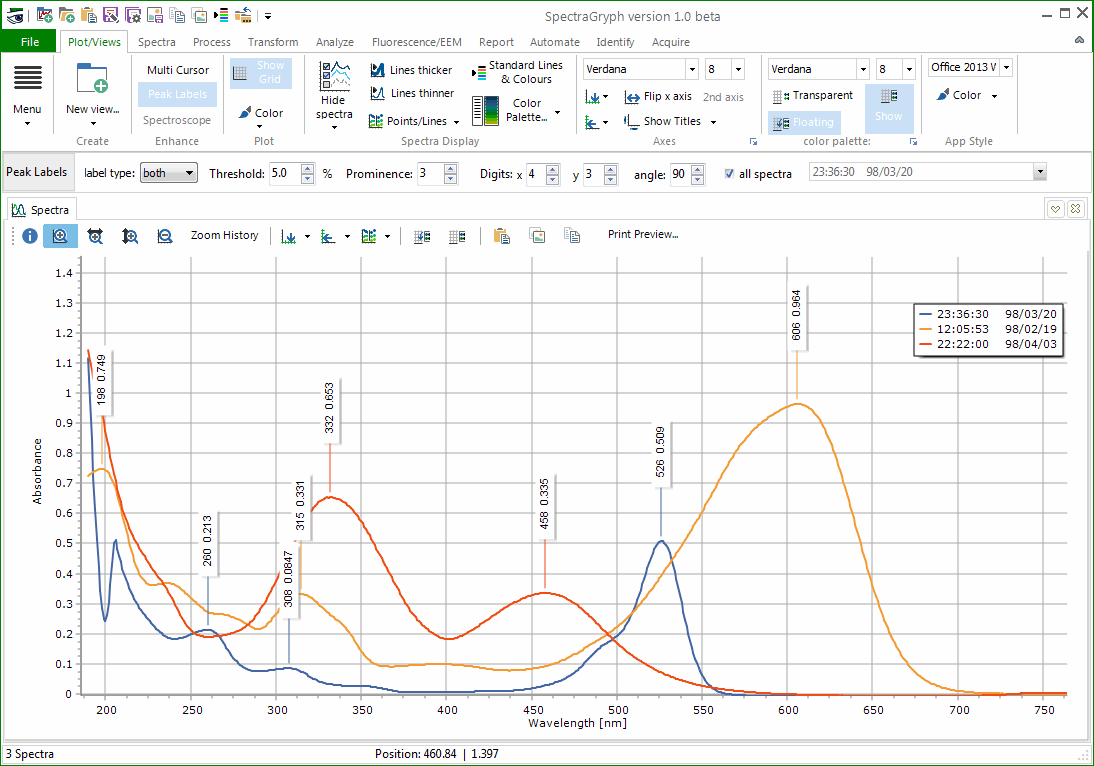

Spectragryph

http://www.effemm2.de/spectragryph/





Si quelqu'un en connait un sous Macintosh, je suis preneur. Je n'ai rien trouvé pour le moment (ceux que j'ai trouvé sont dédiés à un matériel spécifique).



[Invité Antivirus]

bonsoir

ces outils ont l'air fort intéressants, mais qu'en est-il de la justesse des mesures ? un CMOS d'un smartphone ou d'une webcam est tout sauf linéaire en sensibilité spectrale.

ici

http://www.astrosurf.com/buil/eos40d2/filter.htm

on peut par exemple en juger par soit même sur un APN

[bf2222 223]

Bonsoir,



Si j'ai bien compris le problème de la linéarité du capteur ccd est corrigé par deux calibrations successives.



Le calibrage se fait en deux phases : par longueur d'onde et par réponse spectrale après que le filtre à diffraction ait découpé le spectre.



Dans le soft sur smartphone. Il y a ces deux étapes. J'ai un réglage en pointant le capteur vers une ampoule fluorescente et un second réglage ou je dois pointer le capteur sur une feuille de papier blanc éclairé par le soleil.



Ils expliquent le principe dans cet article par exemple.



https://www.ncbi.nlm.nih.gov/pmc/articles/PMC4651606/



bn,

[Invité Antivirus]

Bonjour , Salut , Plop ...



ok ok, j'avais déjà vue ce genre d'outil mais le problème de calibration me semblais évident. l'idée serai avant toute chose d'enlever le filtre IR (et certainement UV) d'une webcam qu'on utilisera qu'à cette fin.

ça ne semble pas compliqué

http://www.free-track.net/hardware/webcam_filter_removal.php

reste à connaitre les webcams compatibles avec ces outils bon marché



Au revoir , Bye , A+ ! ....

Modifié septembre 30, 2017 par glass-blower
Politesse

[bf2222 223]

Salut,



Il y a de grosse différence d'un module CCD à l'autre apparemment.



Un guide comparatif intéressant. Ils ont testé 57 modèles.



https://www.ptgrey.com/support/downloads/10786



Pour ma part comme je n'avais pas de caméra USB et que je trouve que le petit spectro en carton n'est vraiment pas pratique à utiliser sur un smartphone (on s'en prend plein les yeux pour viser les led, l'écran est trop petit, dès que le smartphone bouge, la courbe bouge), j'ai commandé la version coffret de chez Thunder Optics en version 1000l / 0.15 (89$ livré). Je l'aurais dans un mois.



J'ai essayé les logiciels Theremino Spectrometer et Spectragryph. Ils marchent avec n'importe quelle caméra USB reconnue par Windows ou Macintosh. Je l'ai même essayé sous Macintosh en émulation windows avec VMWare Fusion. Nickel.



Donc la suite dans un mois pour moi.



Bon dimanche,







EDIT : lien direct our télécharger Spectragryph sans passer par le formulaire : http://www.effemm2.de/spectragryph/spectragryph_install_1.2.exe

Modifié octobre 1, 2017 par bf2222

[bf2222 223]

Petite vidéo d'un gars qui bricole avec un spectro en carton (très moche), une webcam et le soft Theremino Spectrometer.





Pour ceux qui ont accès à une imprimante 3D, quelques réalisations de boite pour spectromètre avec webcam.



https://www.thingiverse.com/thing:760314



http://www.instructables.com/id/3D-Printed-spectrometer-using-Public-Lab-DIY-kit/



Si vous n'avez pas accès à une imprimante 3D "gratuite", passez votre chemin. C'est trop cher. Autant acheter un Mini Spectromètre tout fait.



Pour la webcam, il serait préférable d'avoir un modèle avec un objectif de 8mm et un chip type IMX322, IMX179 ou OV2710 (regarder chez ELP par exemple).



Vous trouverez des infos sur cette page.



High-Rez WebCam Spectrometers

https://publiclab.org/notes/stoft/10-23-2016/high-rez-webcam-spectrometers



Bonne journée,

Modifié octobre 2, 2017 par bf2222

[bf2222 223]

Bonsoir,

Je suis tombé par hasard sur ce composant.

C12880MA Micro-Spectrometer
https://groupgets.com/manufacturers/hamamatsu-photonics/products/c12880ma-micro-spectrometer

Specifications:
Dimensions: 20.1 x 12.5 x 10.1 mm (length x width x height)
Weight: 5 g
Spectral response range: 340 to 850 nm
Pixels: 288
Spectral resolution: 15 nm max
Supply voltage: 4.75 to 5.25 volts

Par contre, le prix fait mal.

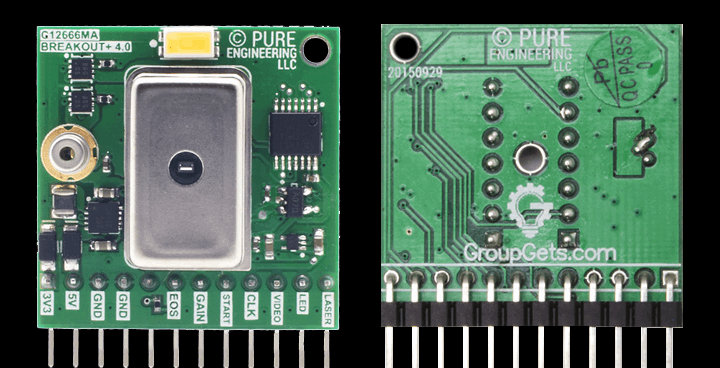

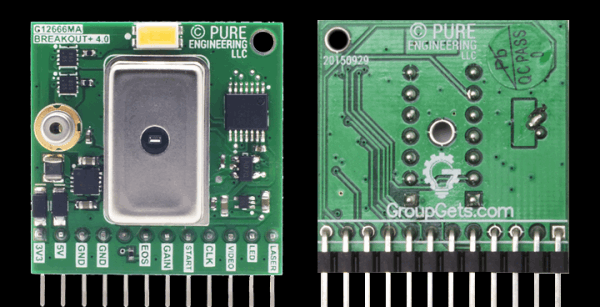

Module Arduino avec capteur C12880MA













Modifié décembre 13, 2017 par bf2222

[bf2222 223]

Yo!

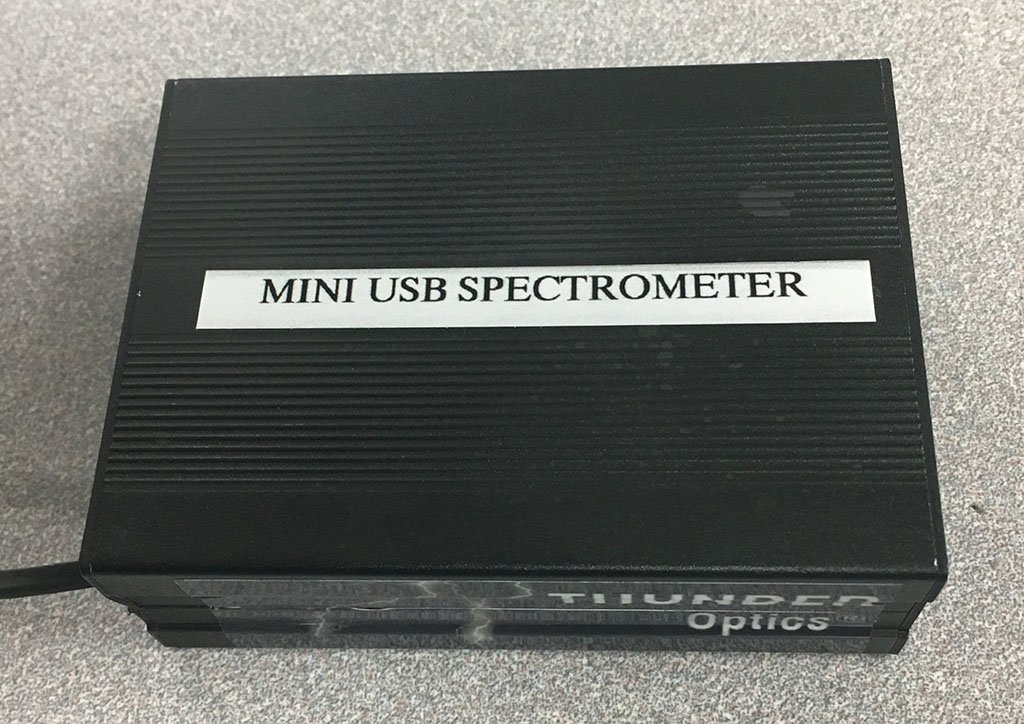

J'ai enfin reçu le petit spectromètre de chez ThunderOptics. Trois mois pour l'avoir quand même !



Il a l'air de bien marcher. Dedans, il n'y a pas grand chose : une caméra USB 640x480, un filtre à diffraction de 1000l/mm et une fente de 0.12mm. Le coffret en métal s'ouvre en deux comme une coquille. Le produit tout fait est moins cher que de tout acheter séparément.

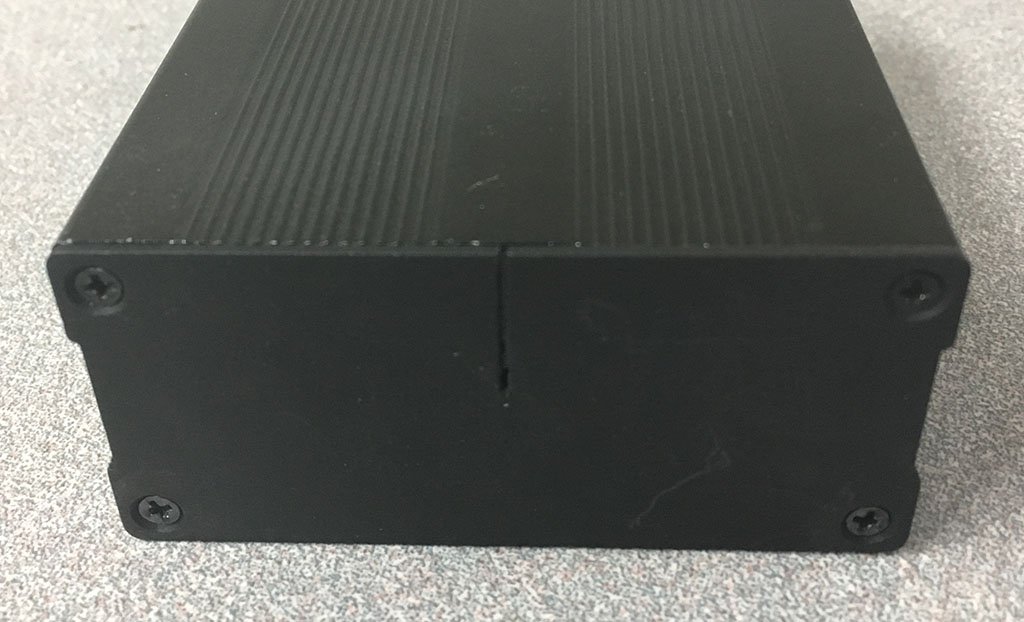

La fente qui capte la lumière.



Mes premiers tests avec le logiciel Theremino Spectrometer 2.4

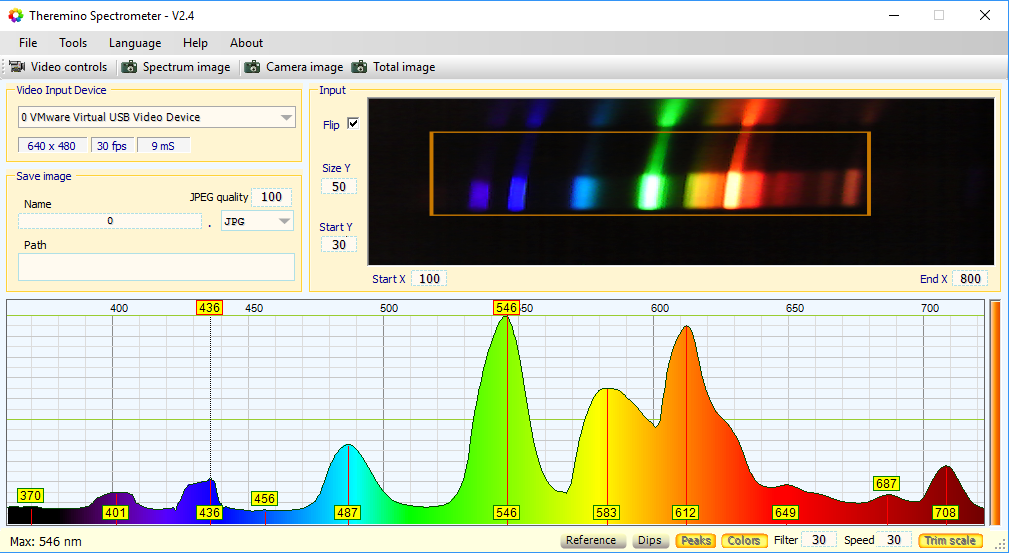

Calibrage avec une ampoule ECO.

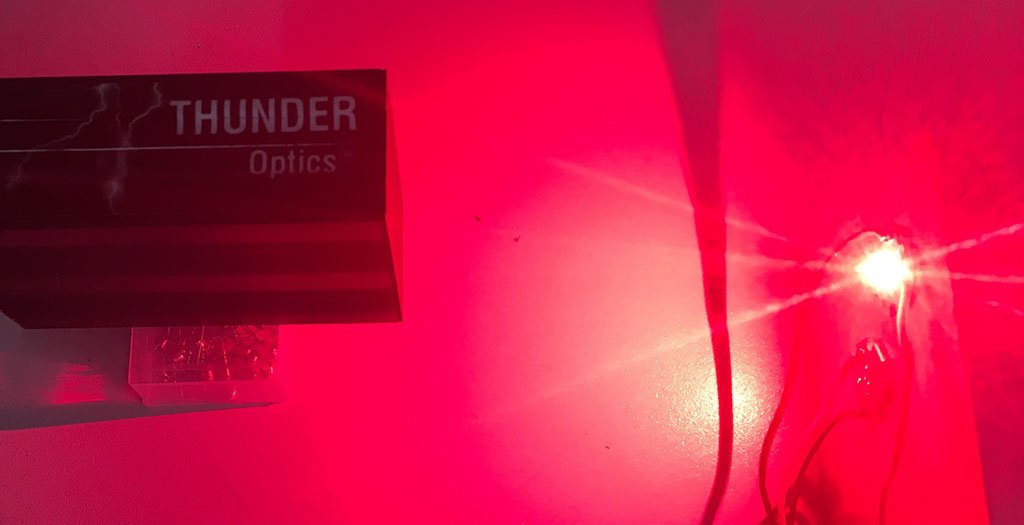

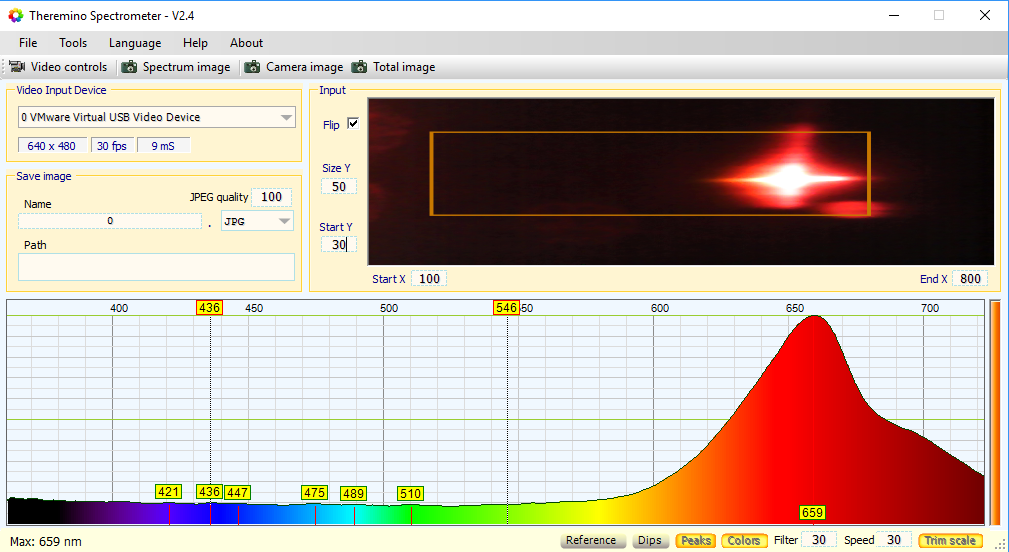

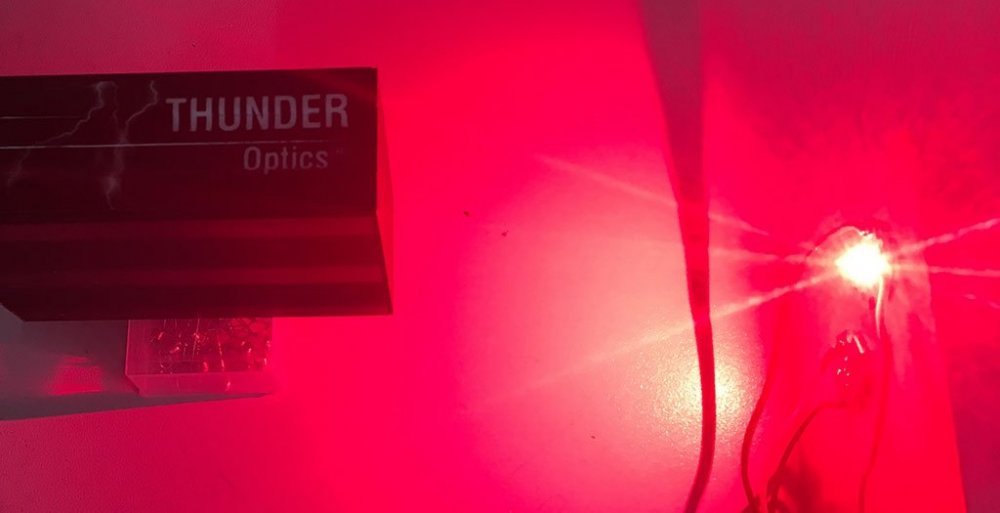

En action avec une OSRAM OSLON SSL 660nm.



Modifié décembre 13, 2017 par bf2222

[Heka 5 800]

yo!

une boite de " Alhazen" .

c'est génial ce truc!

je crois que tu as gagné le droit de mesuré tout ce que tu a sous la main

qu'est ce que tu as comme valeurs d'échelle disponible la dessus ? (apparemment il semble y avoir des réglages possible, non?)



edite: si je peu me permettre de sollicité une expérience, j'aimerais bien voir de quel façon le spectre évolue en fonction de l'intensité envoyer dans le cob

@+





Modifié décembre 12, 2017 par Heka

[bf2222 223]

bs Helka,



Hélas mes COB sont en tension fixe.



Je vais tester d'autres led as well.



bn





[bf2222 223]

Hello!



J'ai refait des tests avec mon panneau.

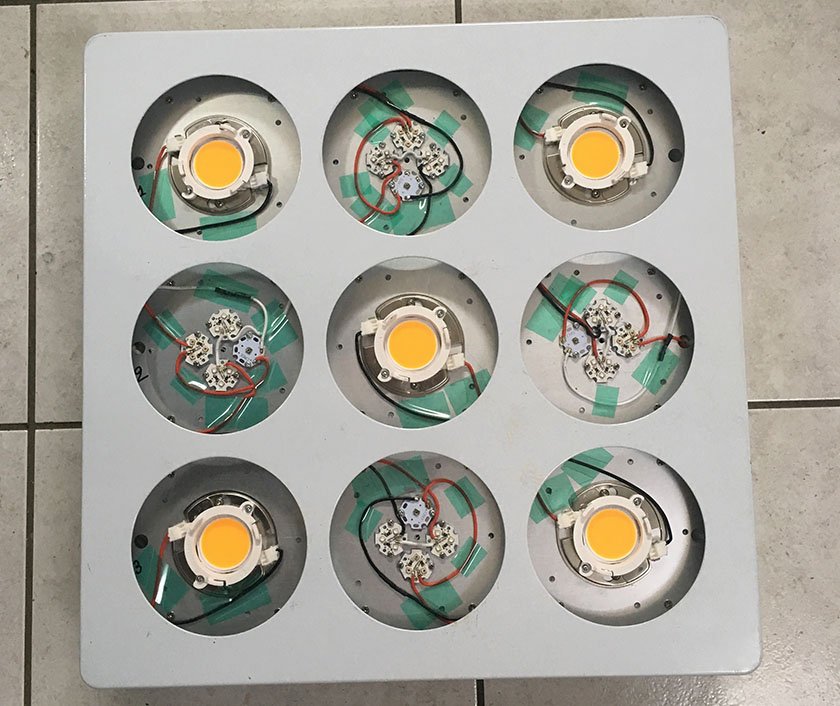

Pour rappel, j'ai un panneau 50x50cm qui contient 5 CXB3590 3000K @ 45W et en complémentaire des OSLON SSL120 450nm (8x3) et 660nm(4x3) et des Cree XPE2 660nm (4x1) pilotées @700mA. Les bleus sont dimmables.





Cette fois, j'ai mis le spectromètre plus loin à 1m du panneau (au lieu de 30cm dans mon premier test). Le spectromètre étant bien au centre du panneau et bien dans l'axe. Cela change pas mal la courbe car la lumière est mieux mélangée à cette distance. Le spectromètre semble aussi très sensible à l'axe par rapport aux led. Si on n'est pas bien dans l'axe cela change la courbe.



Voilà les résultats.

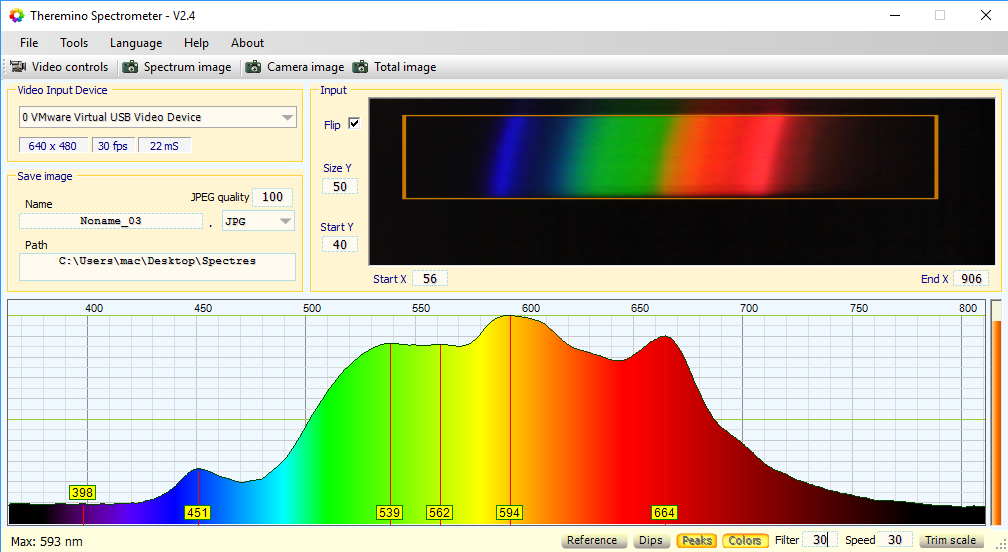

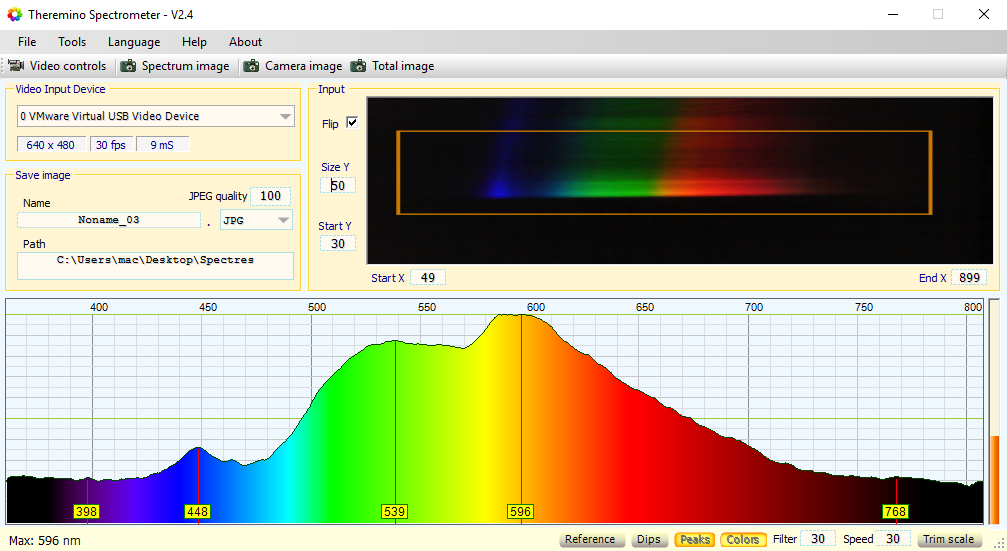

Courbe avec juste les COB allumées.

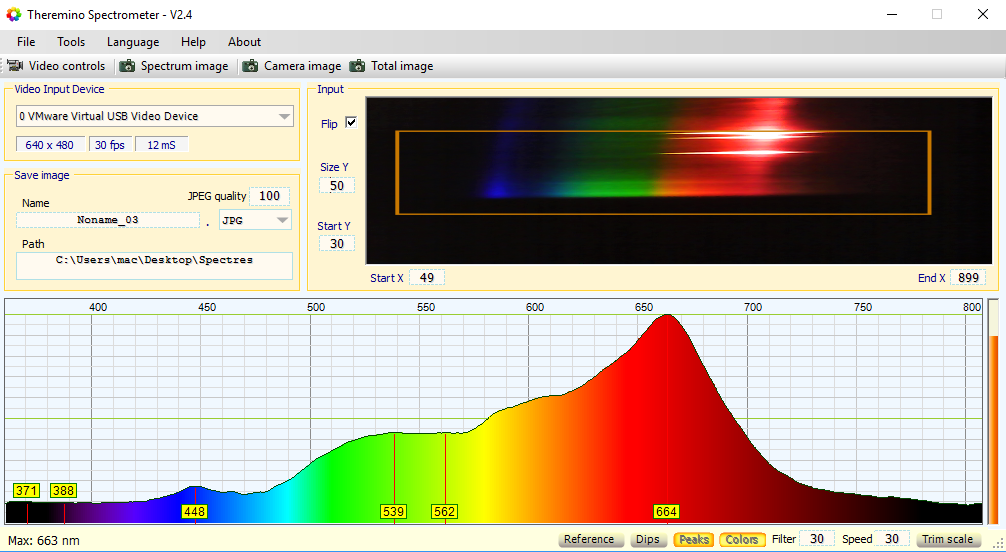

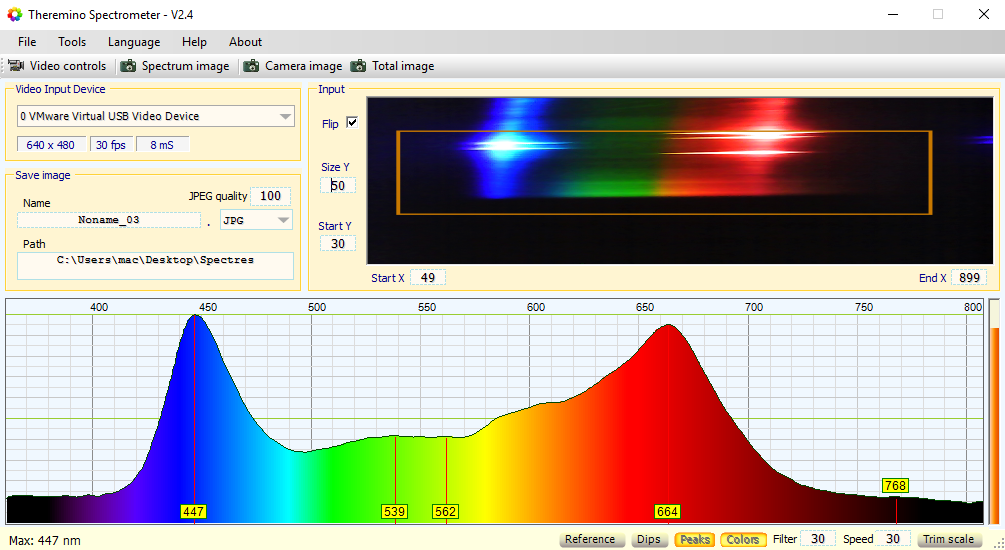

Courbe avec les COB et les rouges allumées.

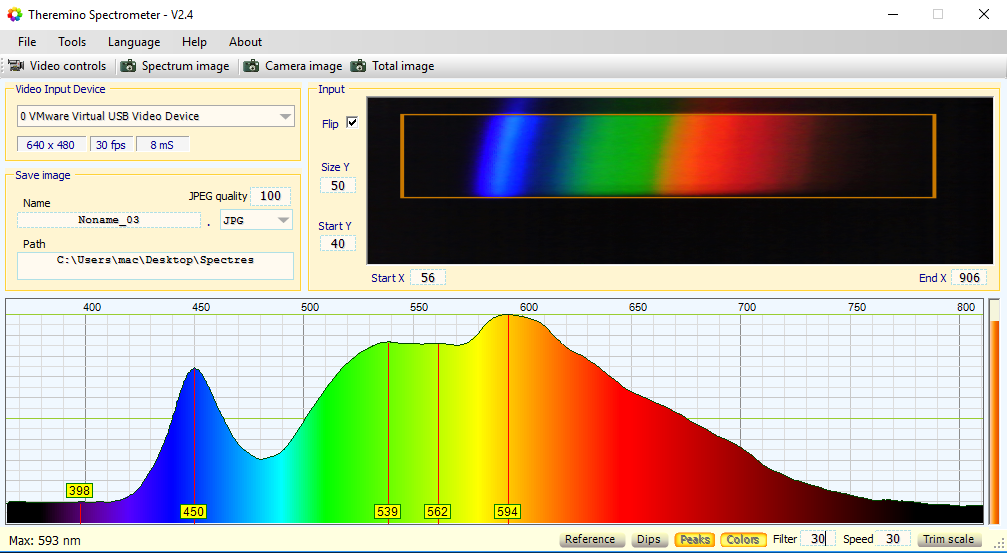

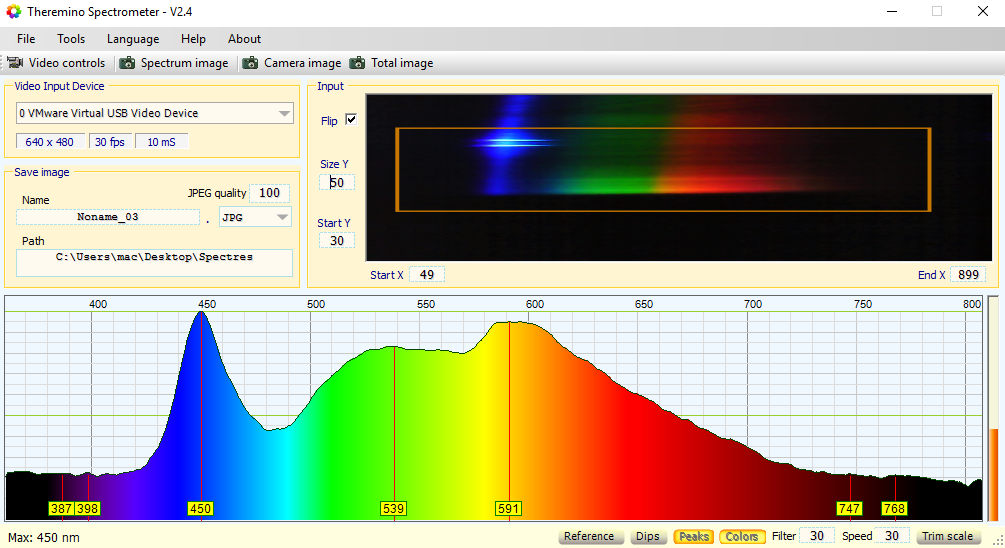

Courbe avec les COB et les bleus allumées au minimum.

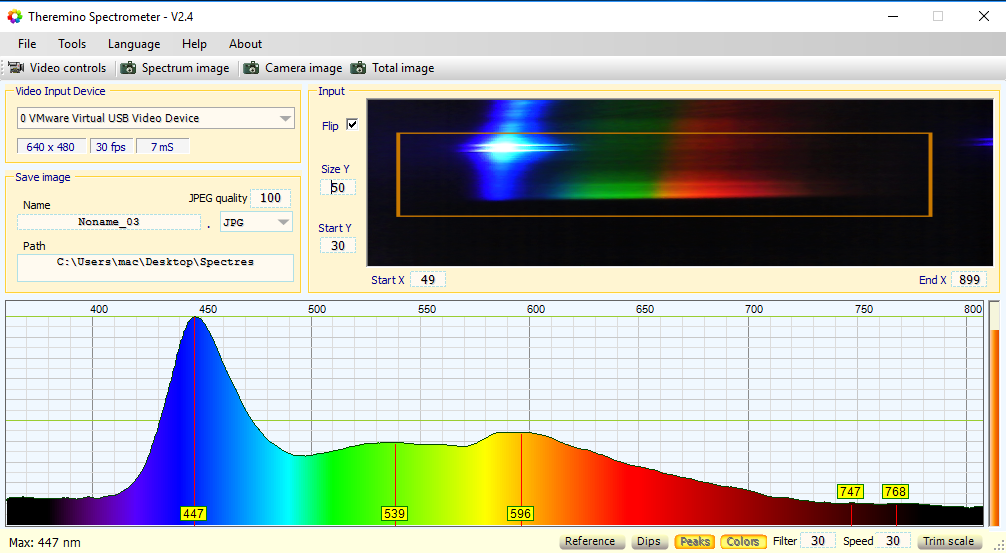

Courbe avec les COB et les bleus allumées au maximum.

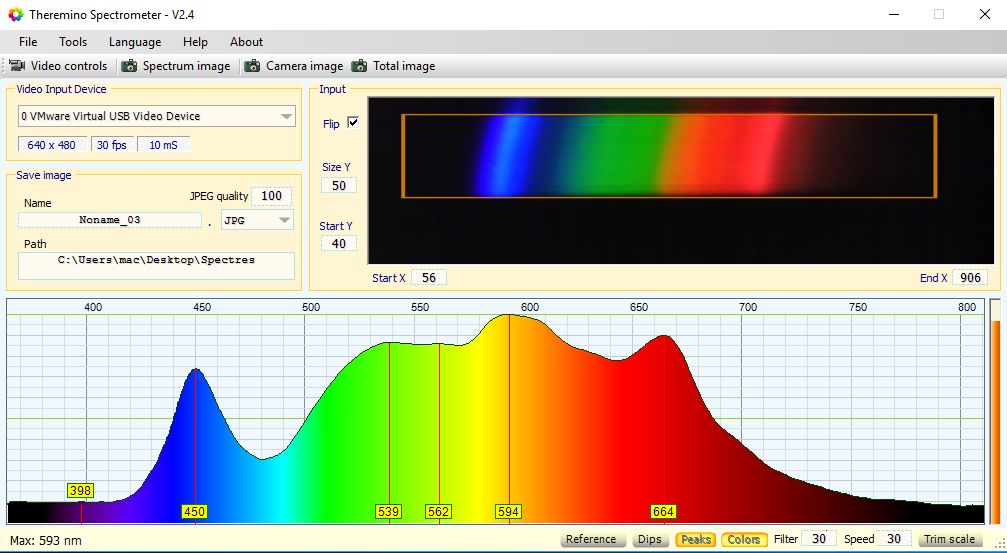

Courbe avec tout allumés à fond.



Conclusions :



- Il ne faut pas mesurer trop prêt.

- Il faut bien être dans l'axe de la source.

- Il faut faire le noir dans la pièce de mesure pour éviter les lumières parasites.

- Les mesures sont répétitives. On obtiens la même courbe si les réglages sont les même ou approchants.

- Si le spectromètre est bien étalonné, il est très précis (disons +- 3nm).

- Cela reste un instrument d'étude amateur car une caméra USB n'est pas linéaire ce qui introduit des erreurs de lecture de l'intensité.

- Pour le prix, l'outil est vraiment bien vu que pour avoir mieux il faudrait dépenser au minimum 800€.



a+











Modifié décembre 14, 2017 par bf2222

[Heka 5 800]

yo !

peut être devrais tu "pointé" l'appareil sur un fond blanc en réflexion de la lumière, plutôt qu'une lecture directe vers la source.

procédé de la même façon que la procédure d’étalonnage de l’appareil avec le soleil,

parce que pointé directe vers la source risque de faire saturer le capteur de la cam,

bref procédé de la même façon que quand ont étalonne les blancs sur une caméra en gros ...

enfin, je dit ça ....



@+

[bf2222 223]

Yo!



Je vais faire des essais en "balance des blanc" comme tu dis. Je pense que ca permettrait aussi d'être moins dépendant de l'axe.



Il n'y aucun réglage des axes dans le soft Theremino. J'ai essayé Spectragryph mais il est trop compliqué et plante souvent sous W10.



J'ai fais deux autres LED.

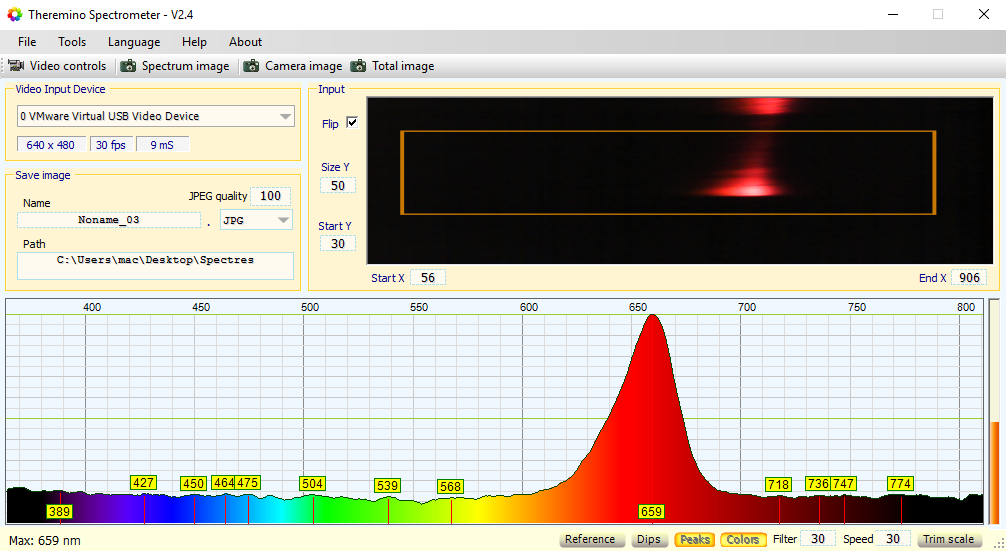

Cree XPE2 Photo Red 660nm

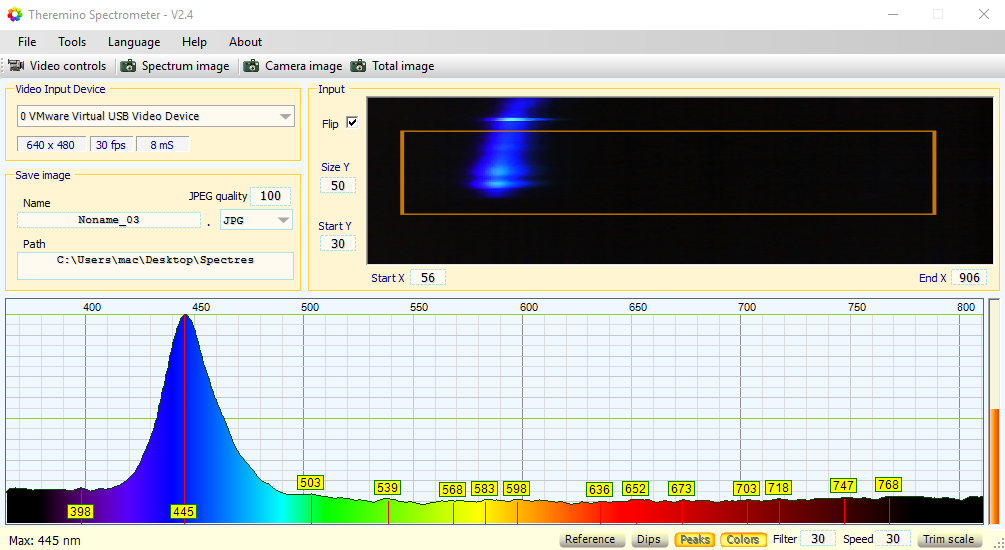

Cree XTE Royal Blue 450nm Copie Chinoise

[bf2222 223]

Voilà, j'ai refais avec le spectro qui pointe sur un carton blanc mate. Mon banc de test était toujours en place. Un peu moins simple à faire car il faut éviter l'hombre du spectro sur la feuille banche. Le panneau est à 50cm du carton blanc.



Il y a des differences visibles.

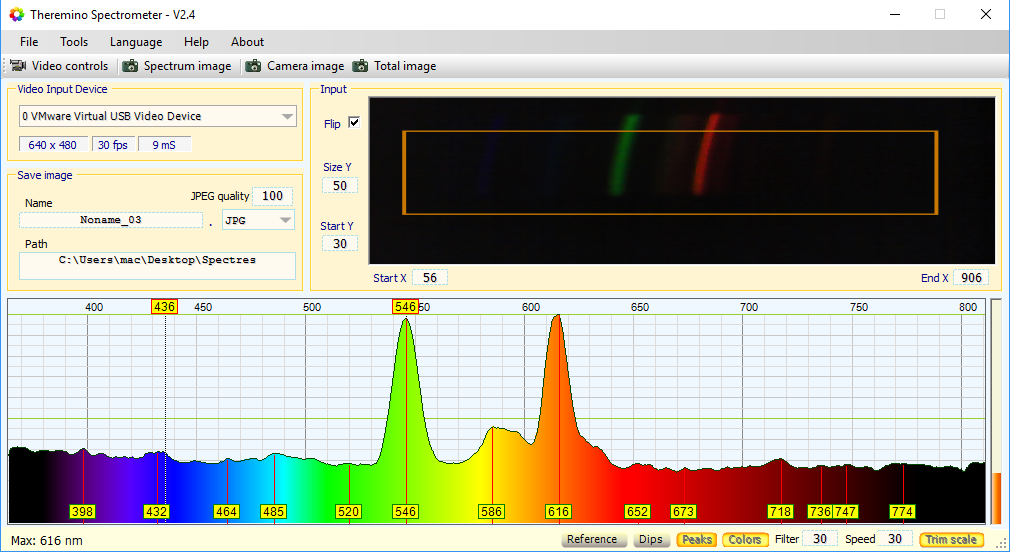

Lampe ECO

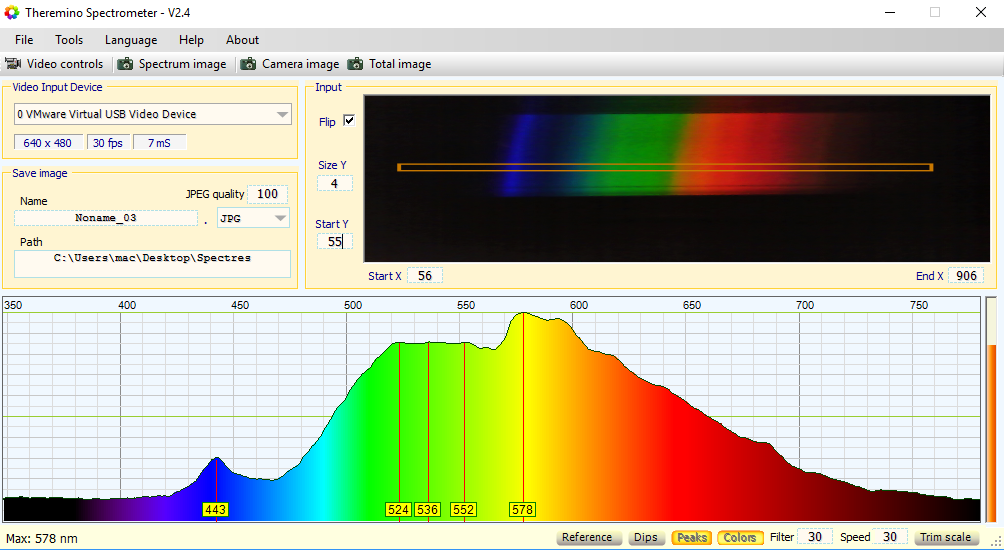

Courbe avec juste les COB allumées.

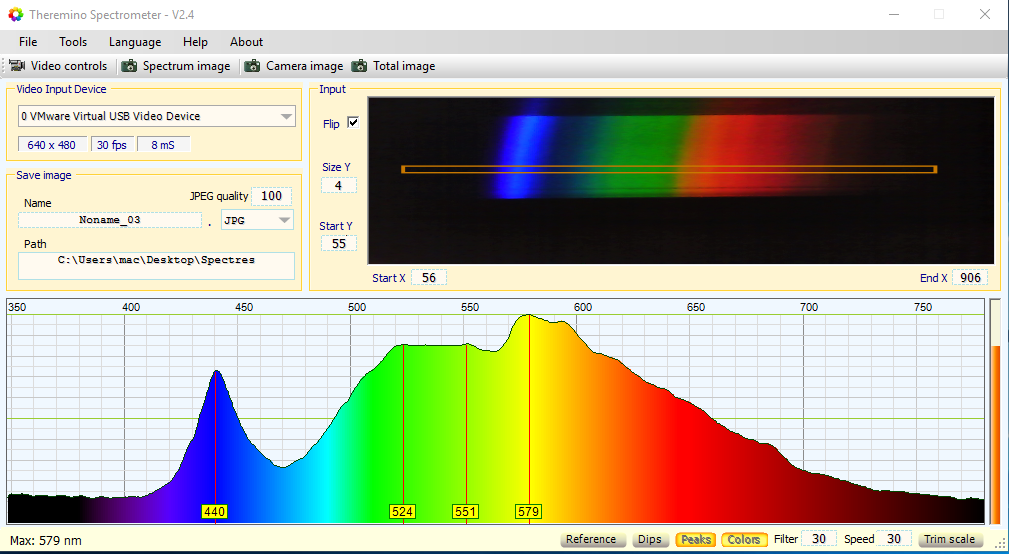

Courbe avec les COB et les bleus allumées au maximum.

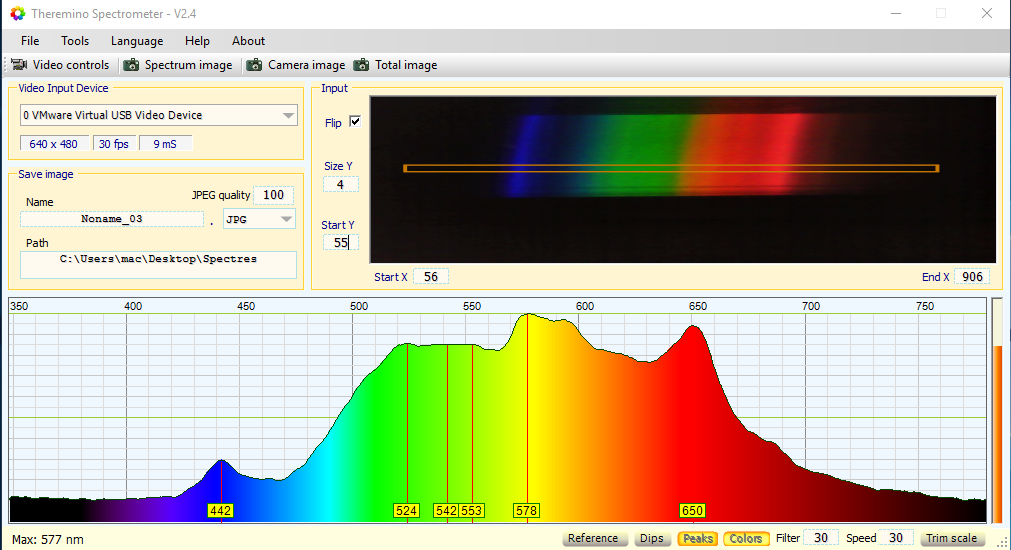

Courbe avec les COB et les rouges allumées.





Courbe avec tout allumé au max.





Modifié décembre 14, 2017 par bf2222

[Heka 5 800]

plop,

en regardant les rouges (xpe/ssl), on constate bien que le barycentre de la ssl est autrement plus large que celui de la xpe.

le spectre de la lampe éco fait peine ... (elle doit quand même produire un vilain blanc, non ?)

un spectre bien dodu pour ton panneau



@+

[bf2222 223]

Yo!



Me revoilà avec de nouveaux réglages. Je me suis aperçu que le focus manuel de la caméra n'était pas bien réglé (c"était flou). Le fabriquant me l'a confirmé. J'avais aussi fait une erreur de réglage du logiciel. Le fenêtre de capture était trop haute. Il faut qu'elle soit plus mince et bien centrée.



J'ai refait les captures pour voir si c'est très différent.

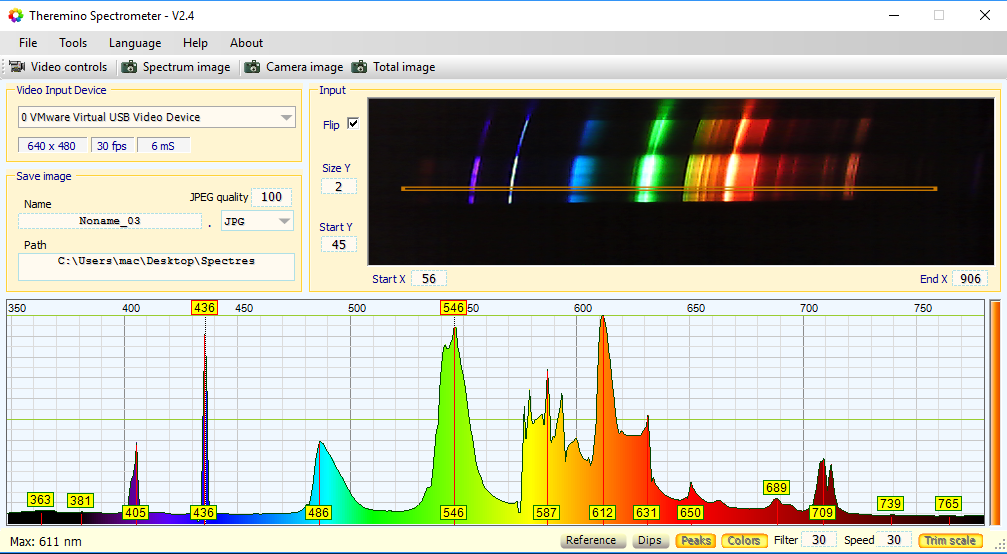

Pour la lampe ECO, cela donne ce résultat avec le nouveau réglage et un nouveau étalonnage des fréquences.





Pour mon panneau cela donne ce nouveau résultat. La difference n'est pas énorme sauf dans les oranges.



Courbe avec juste les COB allumées.



Courbe avec les COB et les bleus allumées au maximum.

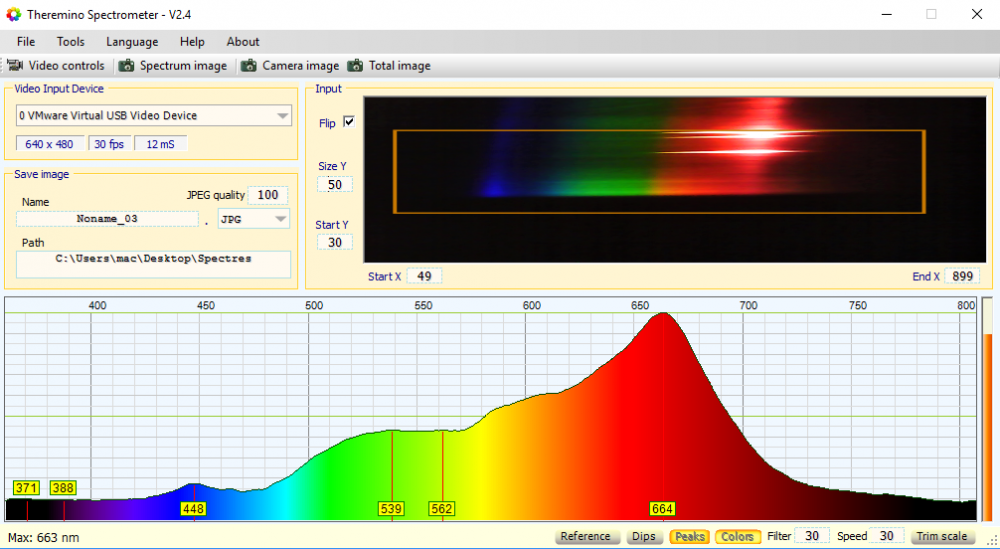

Courbe avec les COB et les rouges allumées.

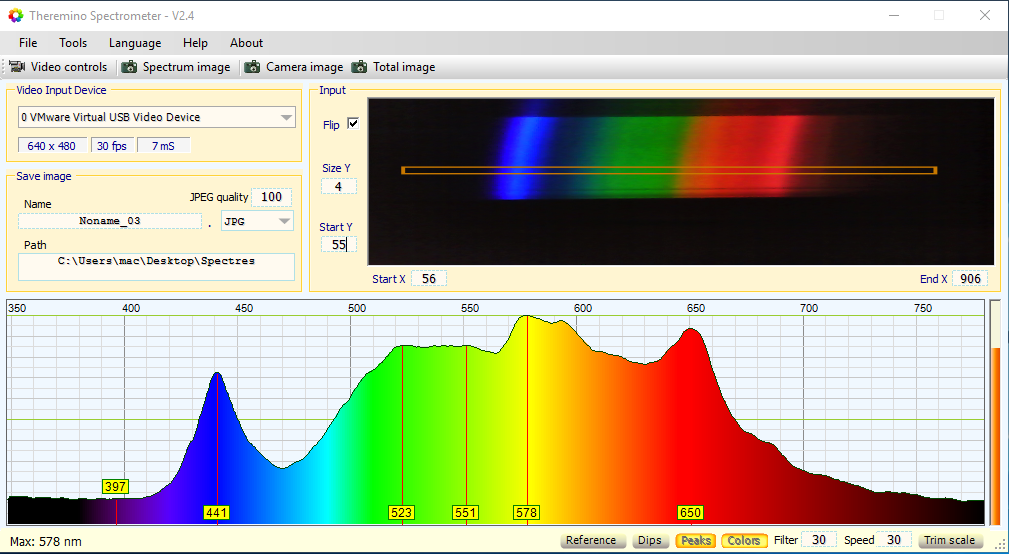

Courbe avec tout allumé au max.









Modifié décembre 16, 2017 par bf2222

[Grisbi 12]



hello

top ta courbe tout allumé au max, bcp de beau rouge nourri par ces flux de bleu/royal blue et  les uv et infrared hmmmm.... et que dire de ces vert, lime ....une courbe ronde, joueuse, et qui dois bien le rendre en amour et en gout surtout! ^^. parfait!

Modifié février 22, 2018 par Grisbi
