Je vais faire l’essai avec l’alim 5v 6A noname branchée direct sur le shield …

Merci Gen .


Edit: test effectué avec alim 5v 6A : sans puissance ok

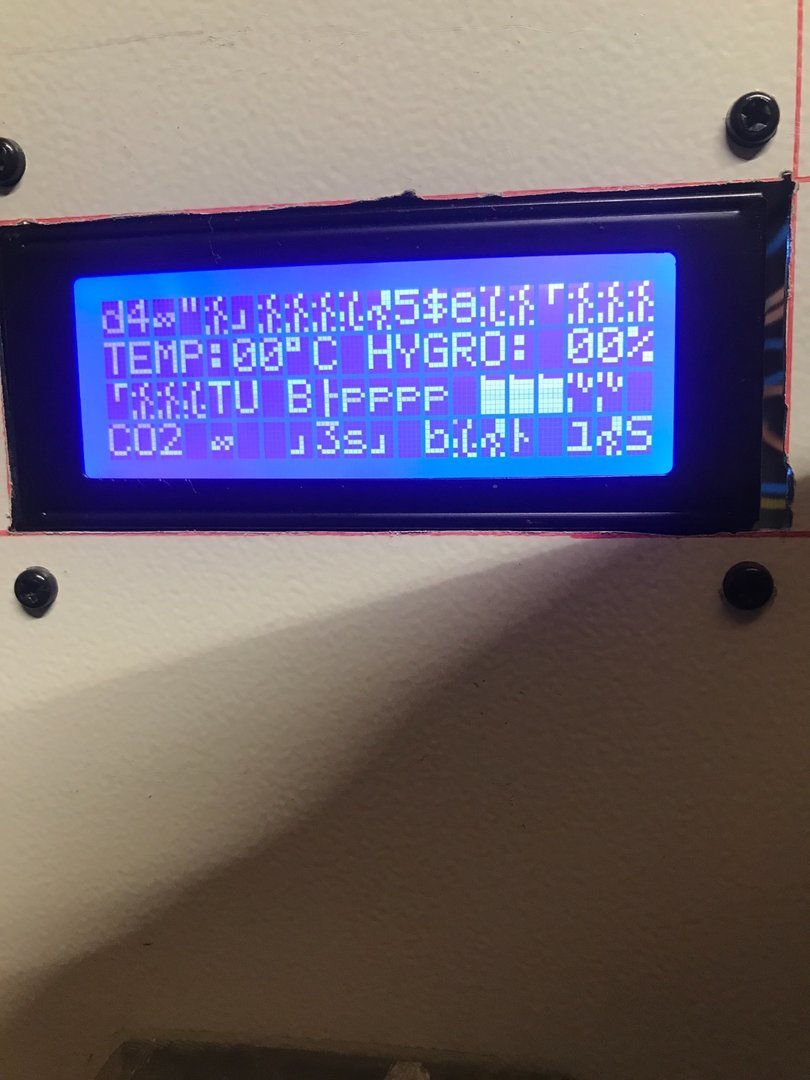

si puissance ( extracteur 40w) ok mais si changement paramètre vitesse moteur dans le menu alors dès basculement nouvel ordre de vitesse ça fait ça en scintillant !

Modifié septembre 7, 2021 par Kikivalsky

[Gen 2 808]

Yop



C'est pas ça le problème, tu pourrais même mettre 10000 A, c'est la partie régulateur 3V3 de l'arduino qui est trop faible, as-tu essayé avec un autre arduino ?

La bouillie sur le LCD apparaît généralement quand il y a un problème d'alimentation ou une rupture du signal SDA ou SCL du bus I2c



++

GEN



[Kikivalsky 1]

Yop ,



je n’ai que l’arduino que tu m’as fourni avec le shield.


Le seul moyen de contrôler ça et d’utiliser un autre arduino ?

Modifié septembre 7, 2021 par Kikivalsky

[Gen 2 808]

yop



oui, malheureusement je ne garantis pas les arduino, je ne garantis que ce que je fabrique.



++

GEN

Modifié septembre 7, 2021 par Gen

[Kikivalsky 1]

Ok ,



par contre je penses que je vais prendre un vrai et non une copie , car celui-ci  finalement est inopérant alors qu'il est neuf  !



Merci d'avoir pris le temps de me répondre .



Je reviendrai donner des news



j'ai un peu les boules de rebrancher tout ca sur Eco-technics !!



Bonne soirée

Modifié septembre 7, 2021 par Kikivalsky

[Kikivalsky 1]

Juste une petite dernière question .



ça sert à rien de contrôler le 3.3v sur les pins de l’arduino ? Ce n’est pas un problème de tension mais d’intensité ? Car j’ai bien 3.3v entre le pin 3.3v et gnd sur l’arduino !!!


Allez à bientôt la commu !!!!

[Lolo2805 8]

Salut Kikivalsky,



Je vais essayer de répondre à tes interrogations:



Soit, avec un multimètre tu vois bien 3.3V (en statique) mais il faudrait vérifier avec un oscilloscope pour voir si elle ne s'écroule pas pendant la commutation des relais.



Tes connexions sont elles vraiment fiable? Un mauvais connecteur et la tension chute à la moindre demande de puissance.



Je ne connais pas le Growduino (car je n"en ai pas)  mais éventuellement essayes de stabiliser la tension avec un condensateur  ~ 100µF 25V en entrée et ~47µF 6.3V sur le 3.3V. Personnellement j'en ajouterai aussi 1 sur le 5V. Je dis ça mais peut-être que @Gen les a déjà prévu. Difficile de t'aider à distance si tu ne connais pas un peu l'électronique et la programmation arduino mais dans ce cas il faut essayer de faire des essais avec des petits programmes de test pour trouver la cause.



En essayant d'avoir répondu à tes questions, j'espère que tu vas t'en sortir parce qu'il n'y a pas d'autre retour de carte qui ne fonctionne pas (une panne de jeunesse d'un composant peu toujours arriver).



Bonne recherche.

Modifié septembre 9, 2021 par Lolo2805

[Gen 2 808]

Yop



@Lolo2805 à tout dit, c'est d'ailleurs pour cela que j'inclus maintenant dans mes circuits les alimentations performantes avec leurs condensateurs, et que pour les shields je taffes avec des DUE, ils sont beaucoup moins sujets à ces variations



++

GEN

[Kikivalsky 1]

Merci messieurs , c’est noté .
