Tutoriel Montage Panneau DIY Led cob cree 3590 double spectre Full passif

[Invité Parvati-Valley]

Amis d'la Weed Bonjour !

Aujourd'hui, je vais présenter comment réaliser un panneau Led de 640w dimmable, double spectre (1 pour la floraison, 1 pour la croissance), circuit en parallèle et avec un système de dissipation de la chaleur  full passif.

Nous allons partir sur un total de 14 Leds en 36v, 8 de 2700 k et 6 de 5000k, il y aura 2 rampes dans le panneau et donc, 7 leds par rampes.

Le matos avec le prix !

- CREE CXB3590 (2700K 80 CRI) CXB3590-0000-000N0HCB27G quantité 8, prix / u 39 USD soit : 33,39 Euros. Prix total : 267,12 Euros
Lien : rapidled.com



- CREE CXB3590 (5000K 70 CRI) CXB3590-0000-000N0BDB50E quantité 6, prix / u 39 USD soit : 33,39 Euros. Prix total : 200,34 Euros
Lien : rapidled.com



- Support sans soudure Ideal 50-2303CR quantité 14, prix / u 2,5 usd soit : 2,32 Euros. Prix total : 32,48 Euros
Lien : rapidled.com

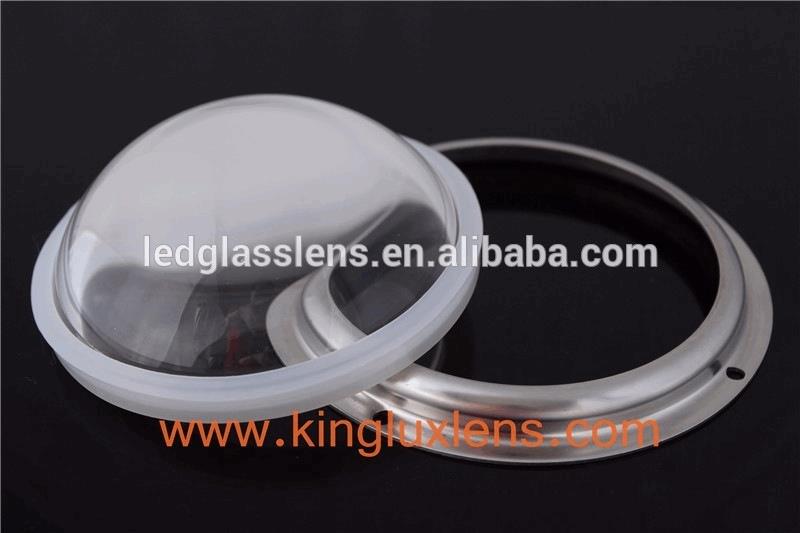

- Lentille 90 degrés KL-HB100-90 quantité 14, prix / u 4,10 USD soit 3,80 Euros. Prix total : 53,2 euros
Lien : ledglasslens.en.alibaba.com

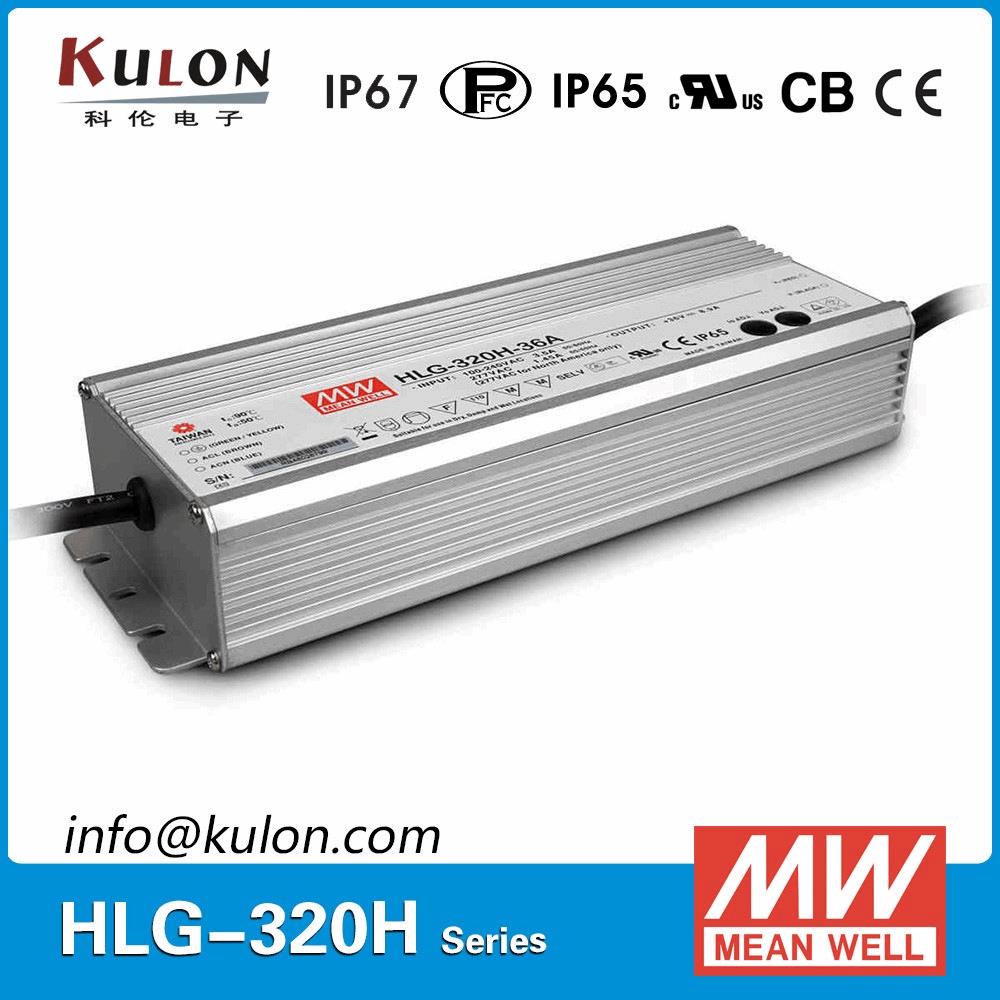

- Meanwell LED Driver HLG-320H-36A quantité 2, prix / u 68,3 USD soit : 63,35 Euros. Prix total : 126,7
320,4w / 18 – 36V / 8.9A / Dimmable
Lien : kulon.en.alibaba.com



- Meanwell LED Driver HLG-185H-36A quantité 2, prix / u 38,8 USD soit : 35,99 Euros. Prix total : 71,98 Euros
187.2w / 18 – 36V / 5.2A / Dimmable
Lien : kulon.en.alibaba.com

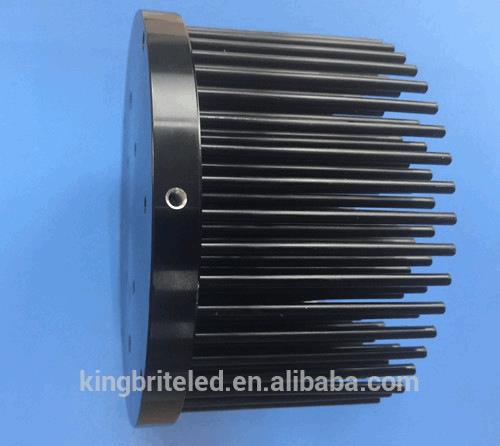

- Dissipateur de chaleur 163mm passif pour CREE CXB3590 75W - 85W, quantité 14, prix / u 15,5 USD soit : 13,58 Euros. Prix total : 190,12 Euros

Lien : kingbriteled.en.alibaba.com



- Pâte thermique Gelid GC-Extreme 10g, quantité 1, prix / u 30,98 Euros
7W/mK
Lien : amazon.fr

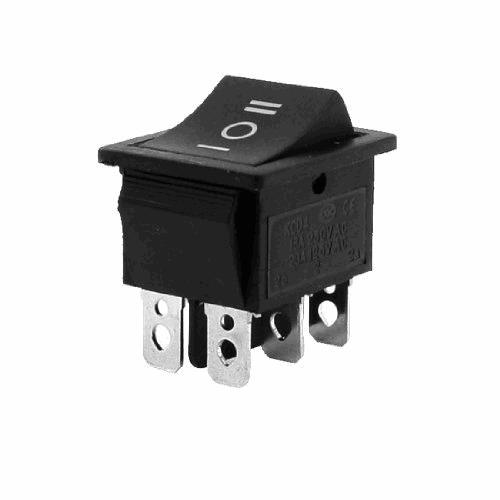

- Interrupteur a 3 Positions SODIAL® 16A 250V AC 20A 125V, quantité 1, prix / u 1,36 Euros
Lien : amazon.fr



- Cosse Electrique femelle x100, quantité 1, prix / u 6,66 Euros
Lien : amazon.fr

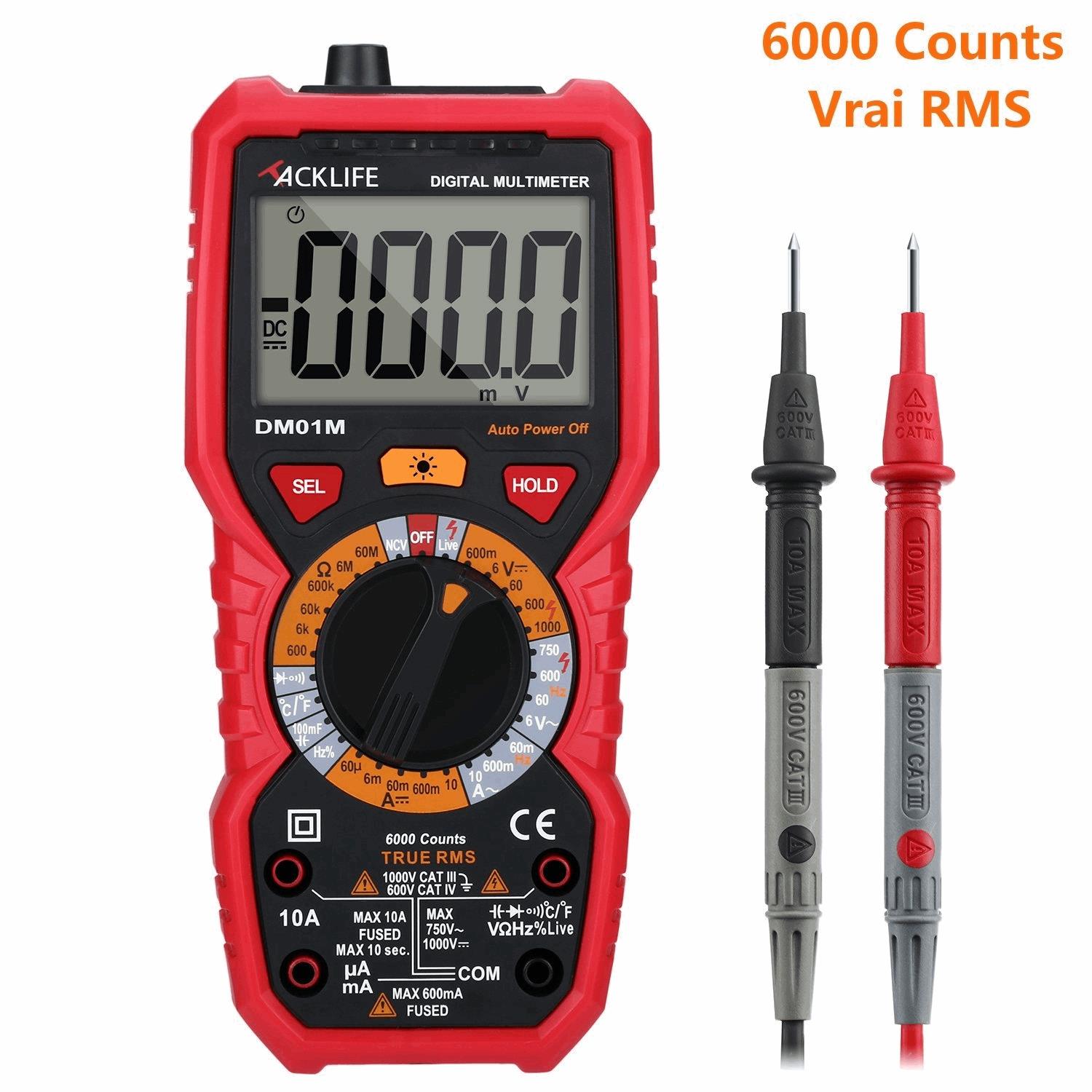

- Multimètre numérique Tacklife DM01M, quantité 1, prix / u 29,99 Euros
Tension / Courant / Résistance / Température / Capacitance / Diodes / Fréquence / Continuité
Lien : amazon.fr

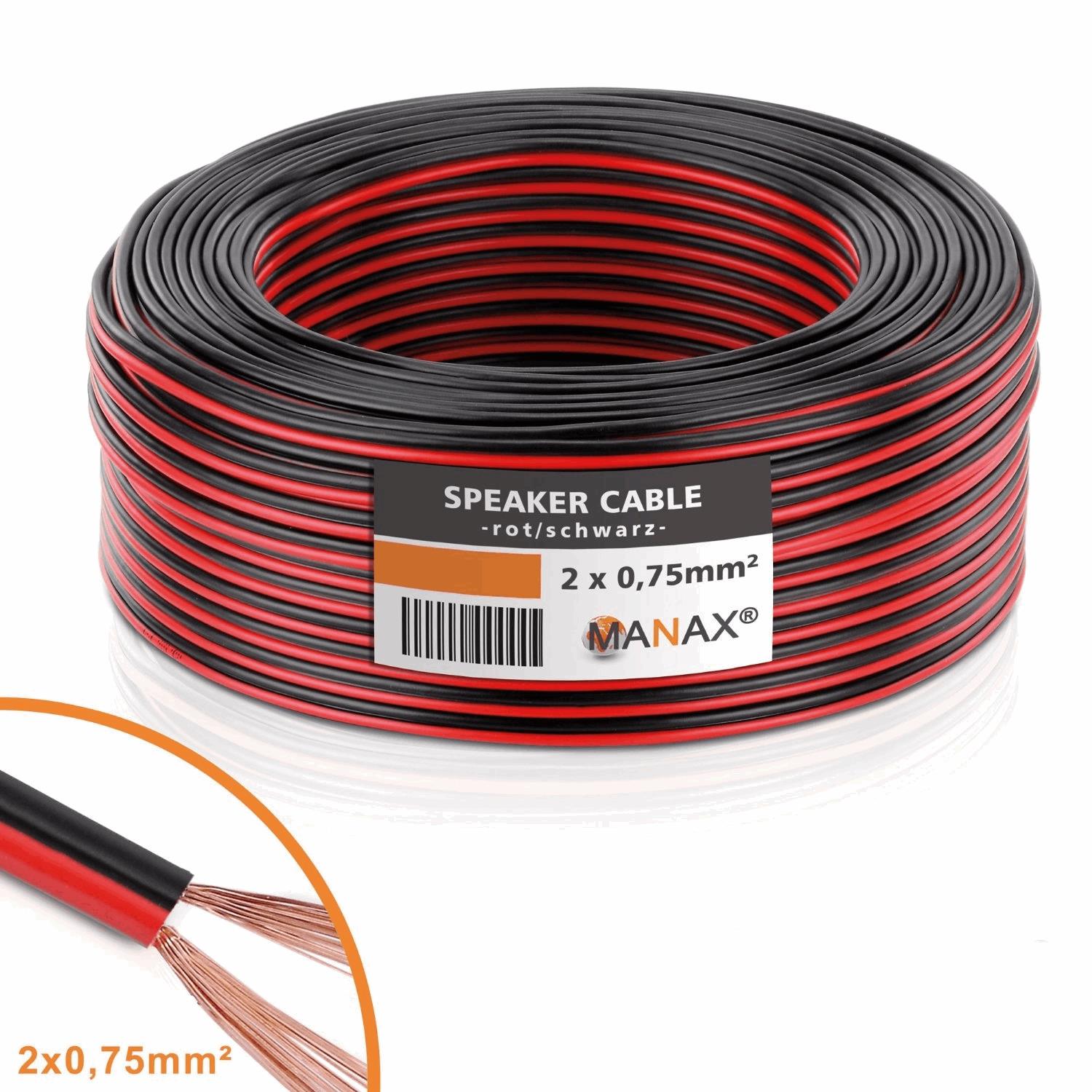

- Cable 0,75mm² noir / rouge, 50m, quantité 1, prix / u 11,99 Euros
Lien : amazon.fr



- Bornes universelles avec leviers de manipulation 50 pièces, quantité 1, prix / u 12,99 Euros
Lien : amazon.fr

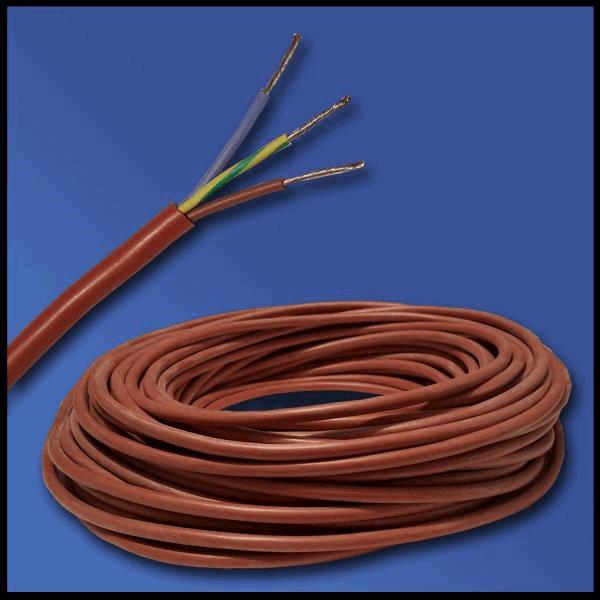

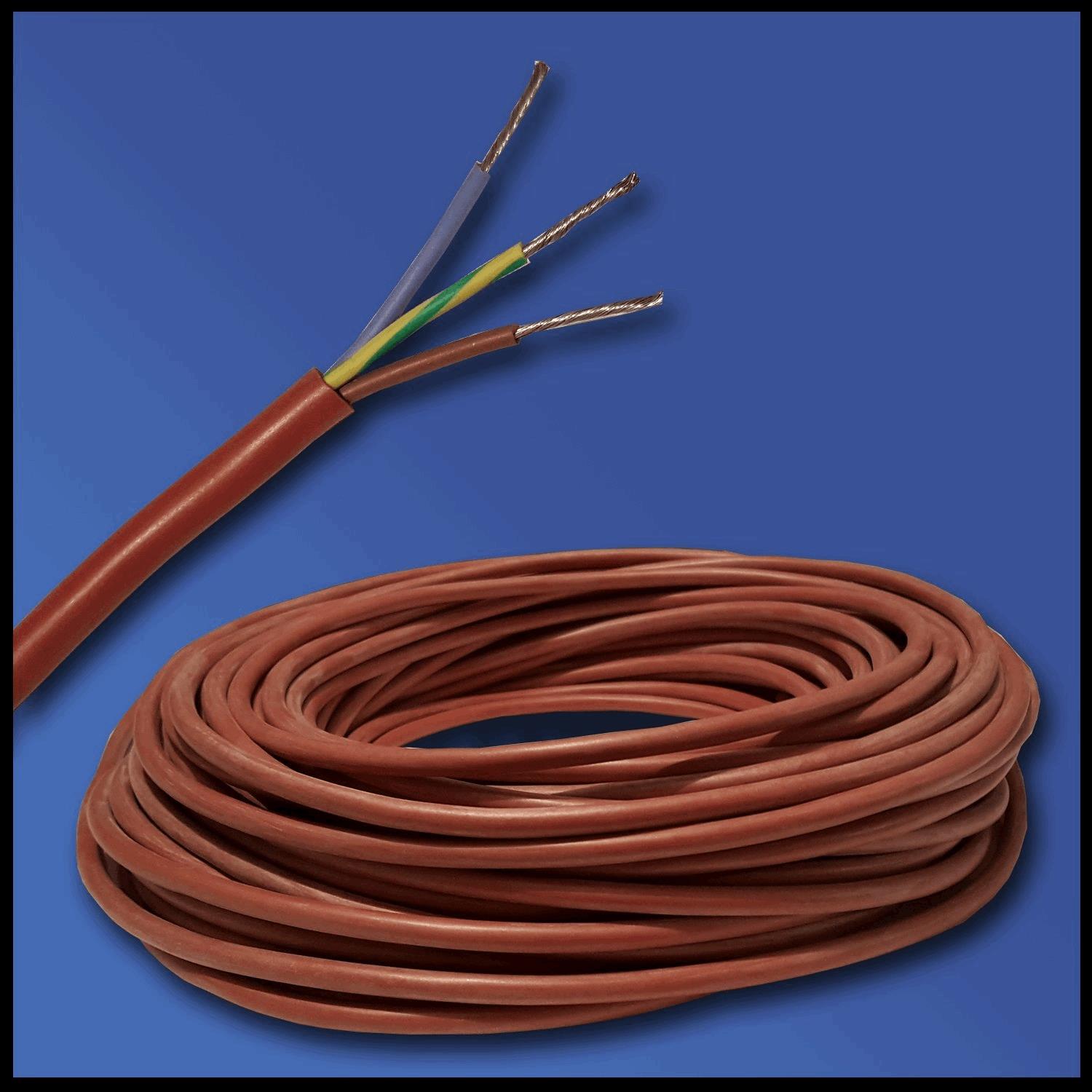

- Cable 1,5 mm², 3M, Terre, Phase, Neutre, quantité 1, prix / u 15,94 Euros
Lien : amazon.fr

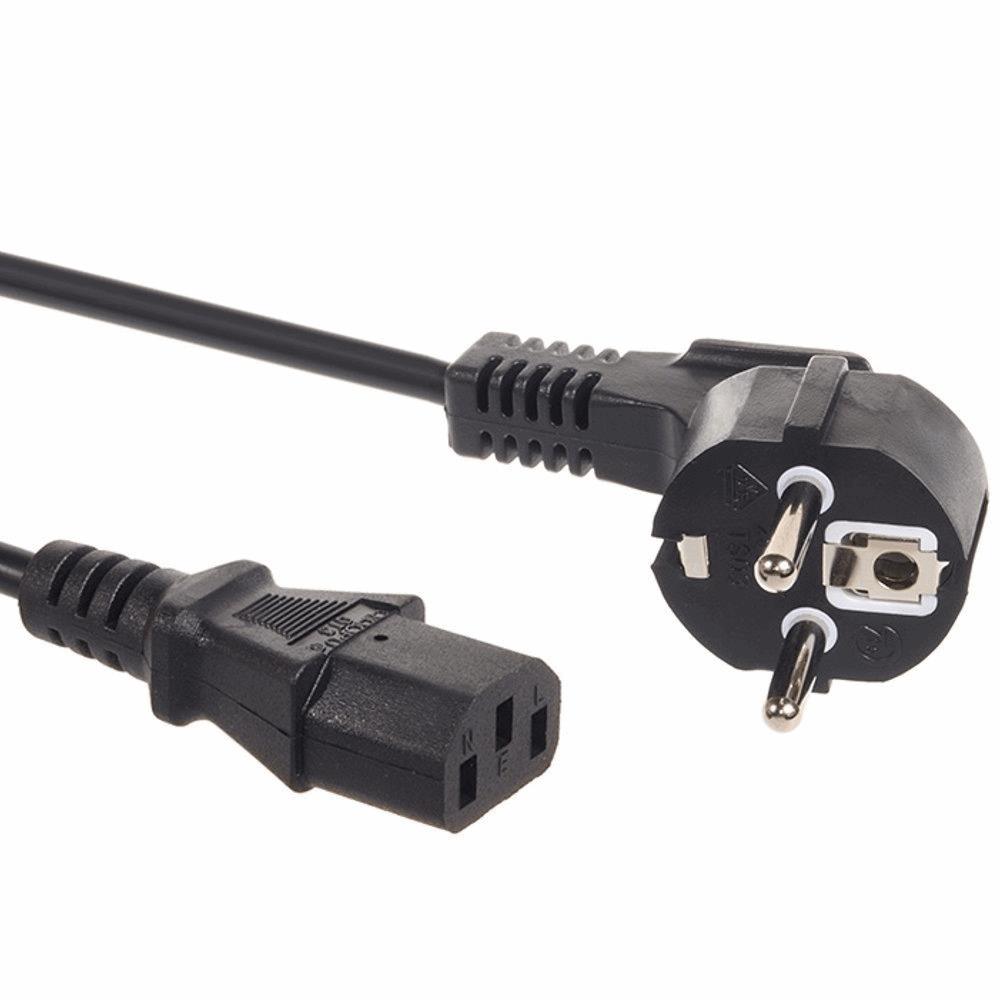

- Câble d'alimentation 3M 3pin, quantité 1, prix / u 5,51 Euros
Lien : amazon.fr

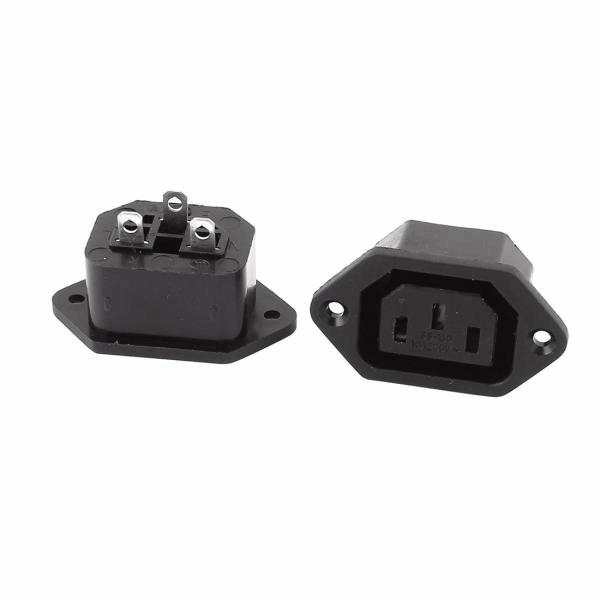

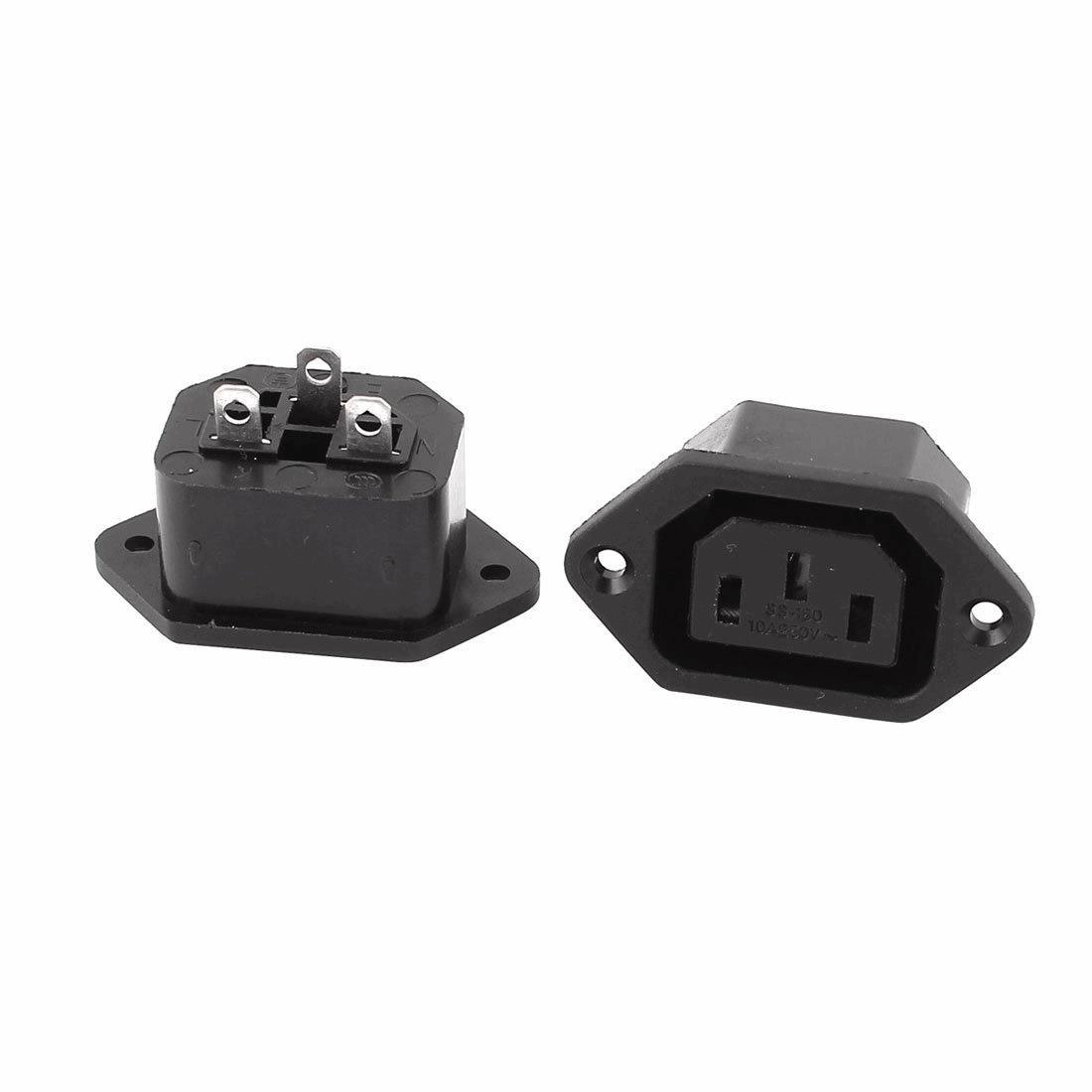

- Support Femelle Alimentation Connecteur 3 broches, quantité 1, prix / u 2,97 Euros
Lien : amazon.fr



- Cornière égale aluminium brut, 2.5 m x 2.35 cm x 2.35 cm, quantité 5, prix / u 7,90 Euros. Prix total 39,5 Euros.
Lien : leroymerlin.fr

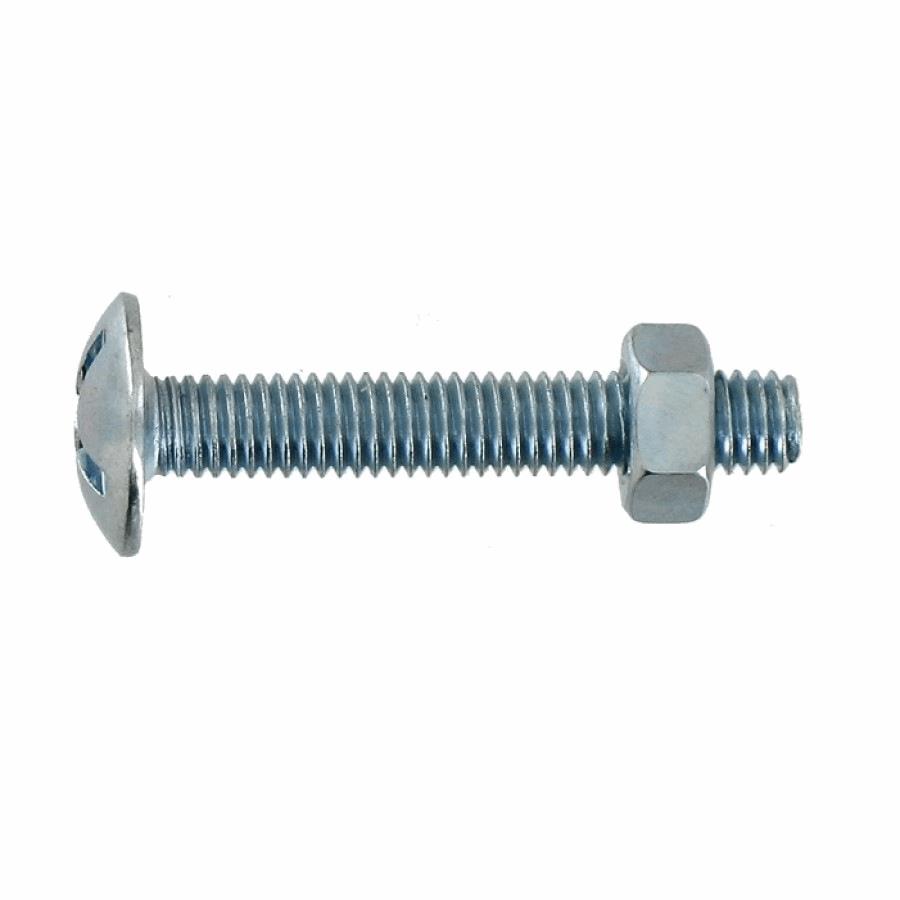

- Vis 4L 10 Acier Zingué Boîte de 20, quantité 5, prix / u 3 Euros. Prix total 20 euros.
Lien : Mr Bricolage




Pour le prix total du matériel sans frais de port ni frais de douane : 1119,83 Euros.

Pour le prix total du matériel + frais de port, sans frais de douane : 1328,63 Euros.

Pour le prix total du matériel + frais de port + frais de douane : 1360,63 Euros.

Pour les LEDs et ces supports, j'ai eu droit à 7% de réduction en demandant sur le Facebook de rapidled, les frais de port sont gratuit, pas de douane.

Pour les lentilles, il y a eu 55 USD de frais de port sois 51,02 Euros, j'ai demandé pour la douane de déclarer la valeur moindre, la valeur déclaré est de 35 USD, paiement via PayPal, Prix de douane 32 Euros car la valeur du coût du transport n'avais pas été renseigné.

Pour les Drivers, il y a eu 88,30 USD de frais de port sois 81,9 Euros, j'ai demandé pour la douane de déclarer la valeur moindre, la valeur déclaré est de 120 USD, paiement via PayPal, pas de douane.

Pour les dissipateurs, il y a eu 81 USD de frais de port sois 75,88 Euros, j'ai demandé pour la douane de déclarer la valeur moindre, la valeur déclaré est de 120 USD, paiement via PayPal, prix de douane : 0 euros.

Touts les produits Amazon,​ Aucun frais de port grâce à Amazon Premium, pas de douane.

Pour la Cornière, Directement en magasin, Aucun frais de port, pas de douane.

Je mettrais les liens, les prix totaux en euros, les frais de port et les photos/étapes de création plus tard. Je reçois le matos fin de semaine.

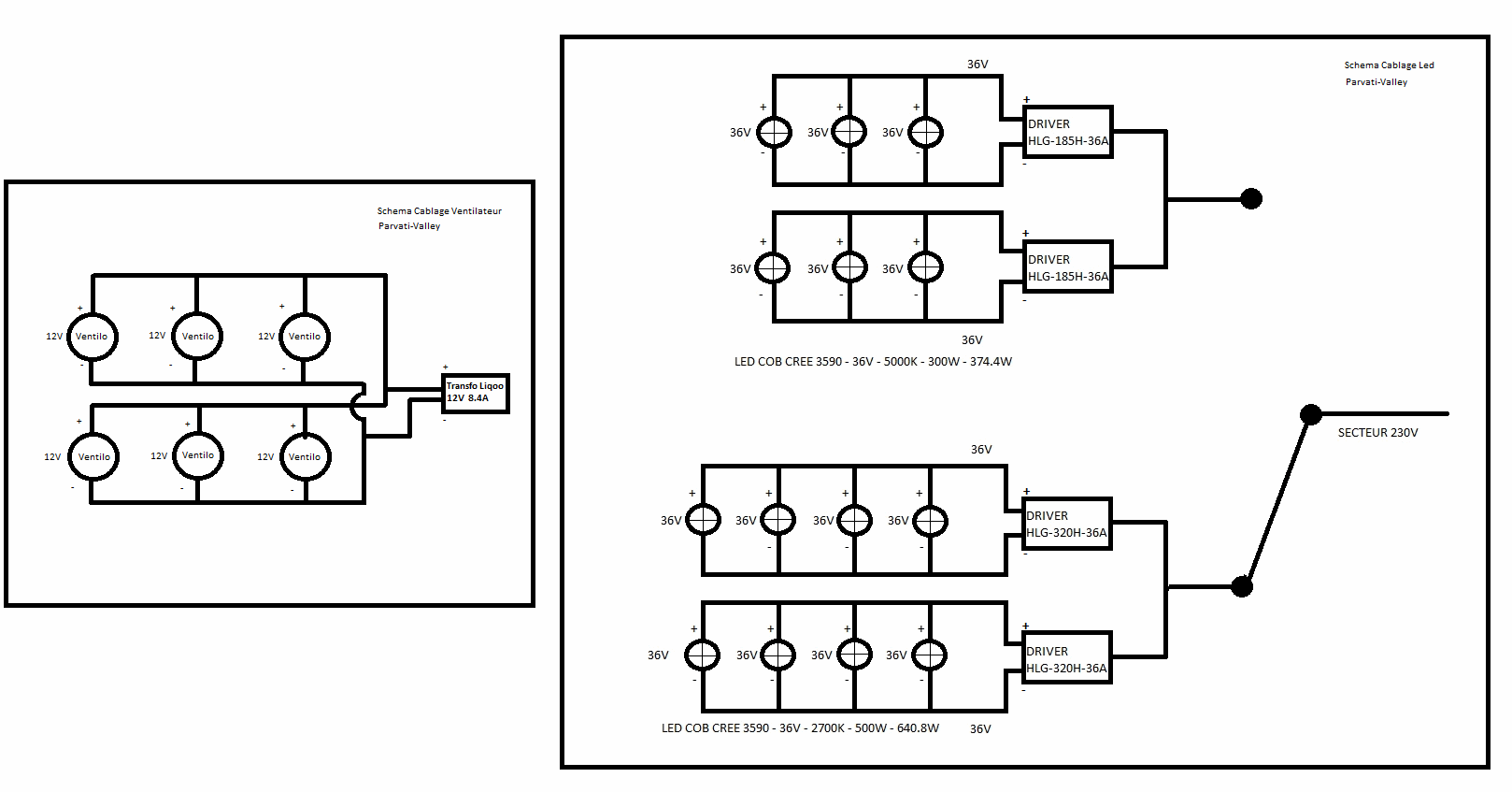

Le schéma de câblage du panneau LED et du câblage des Ventilateurs fait sur paint, ne pas prendre en compte le schéma des ventilateurs



Bien-sur, sur les quantités de composant en surplus, faut soustraire les tarifs si vous voulez créer un deuxième panneau =)

@Plush =)

Modifié mars 6, 2017 par Parvati-Valley

[Invité Parvati-Valley]

Plop !



MàJ du journal de bricolage, mes leds étant resté 3 semaines à la douane je met les photos du montage !!!!



GOGOGOGO

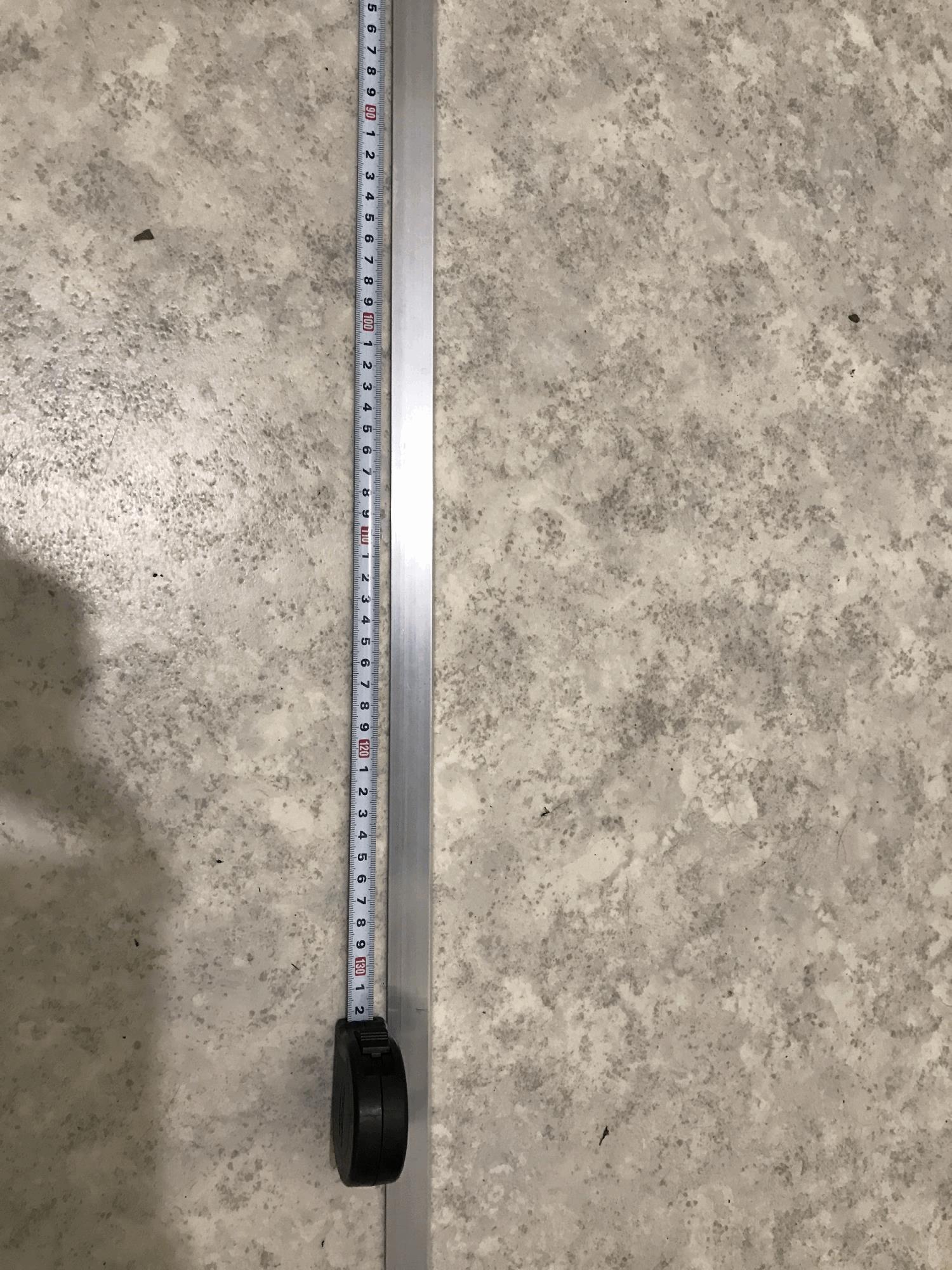

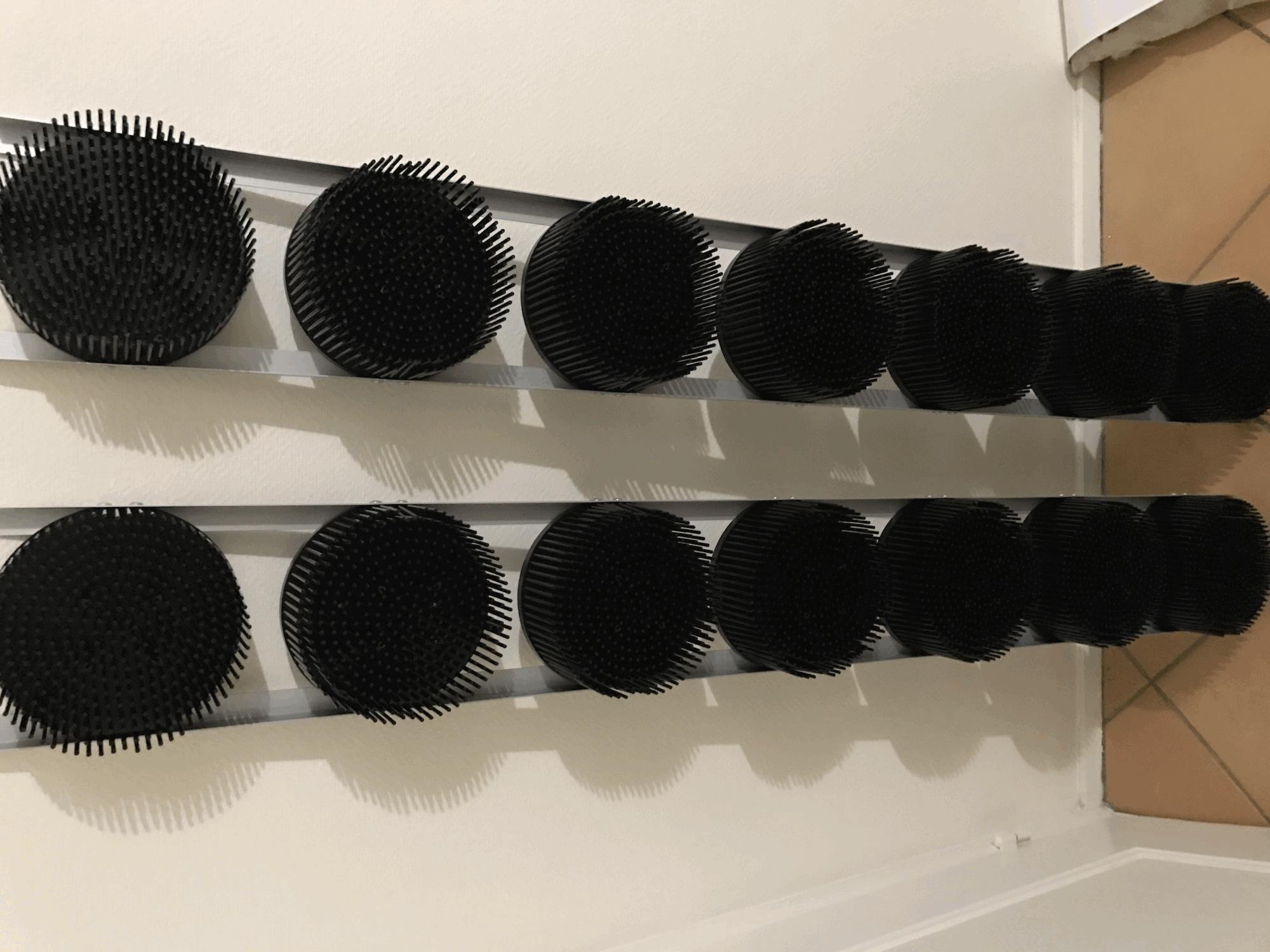

Tout d'abord, suis partis sur des rampes de 1,30m.

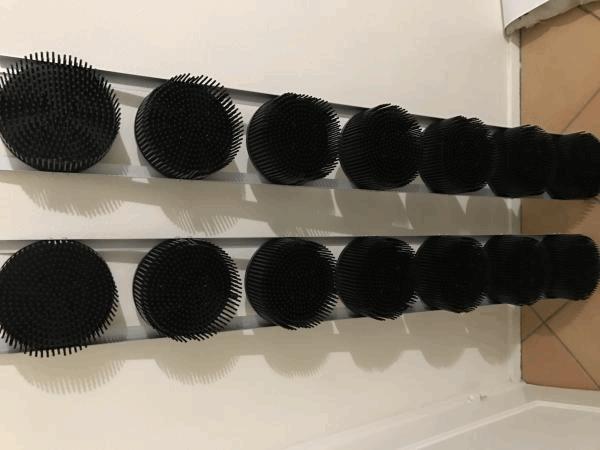

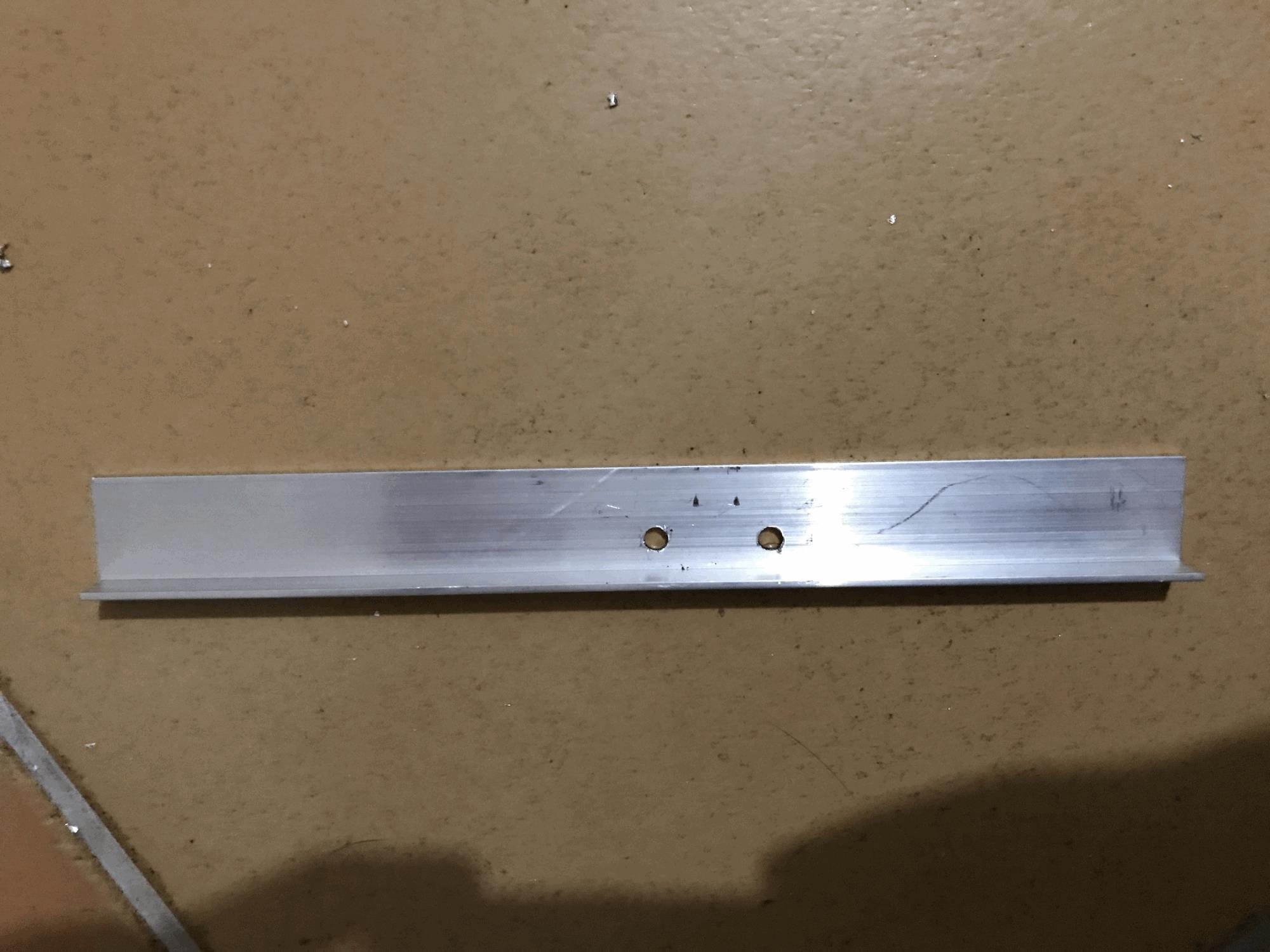

J'ai crée un patron pour pouvoir avoir sur chaque rails fixateur des radiateurs les mêmes écarts en parallèle.

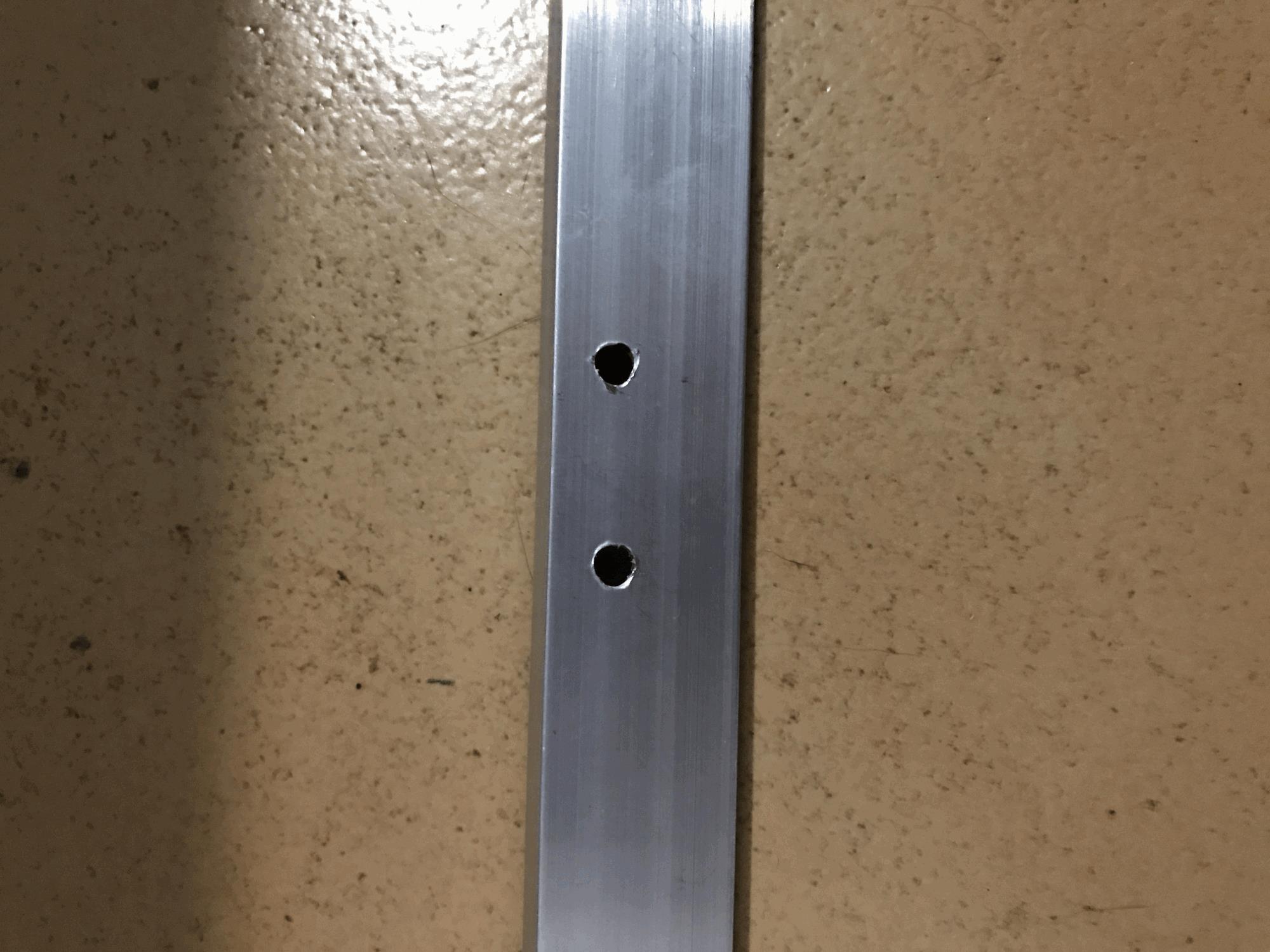

J'ai pris une mèche de taille 5, une taille pus grosse que les troues ou passent les vis dans les radiateurs pour avoir une marge d’erreur

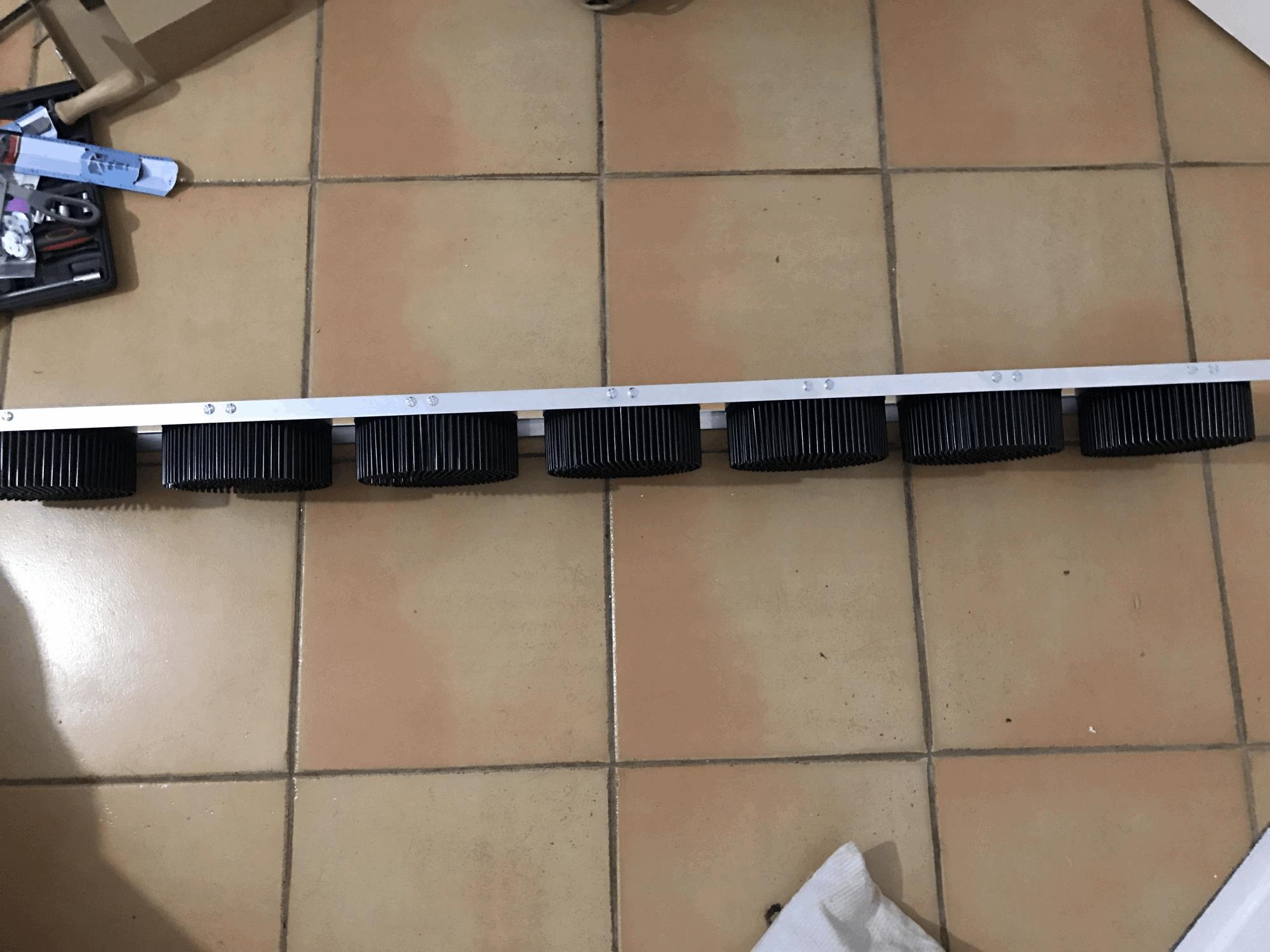

Une fois finis mes troues, j'ai fixé simplement avec des vis les radiateurs.

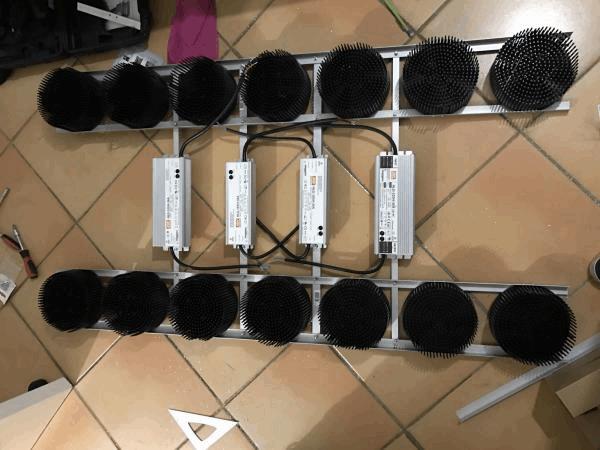

Puis, j'ai fixé 4 barres en alu, 2 en U et 2 en L entre les 2 rampes pour pouvoir les fixer entre elle solidement (30 kilos environ le poids total du panneau, sa rigole pas le full passif )



J'ai fixé de manière à répartir équitablement le poids des drivers sur ces barres.





Juste après, j'ai commencé le câblage entre le support connecteur femelle, l'interrupteur 3 position et les drivers en gardant bien le câble de Terre, très important pour éviter les électrocutions !

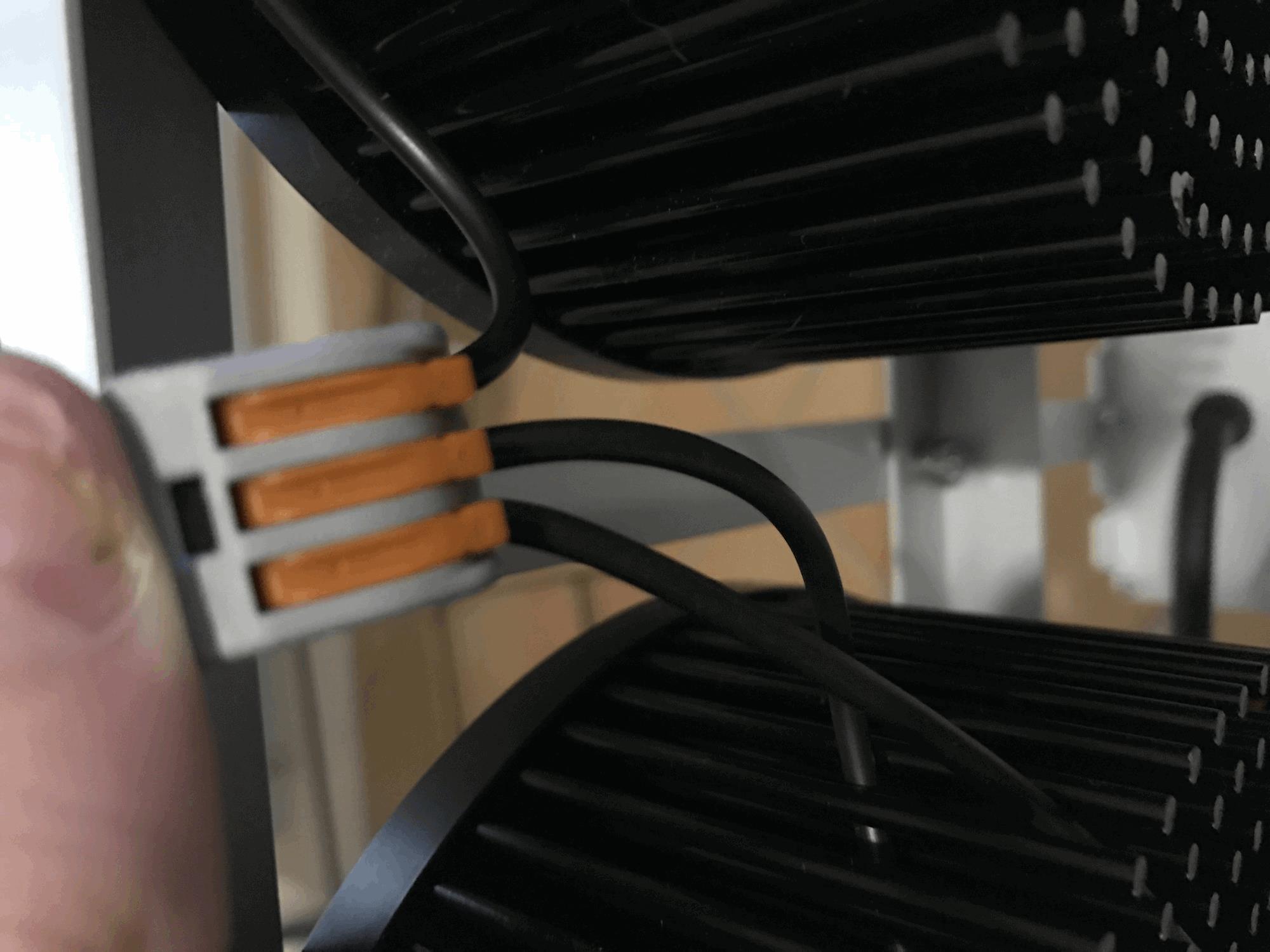

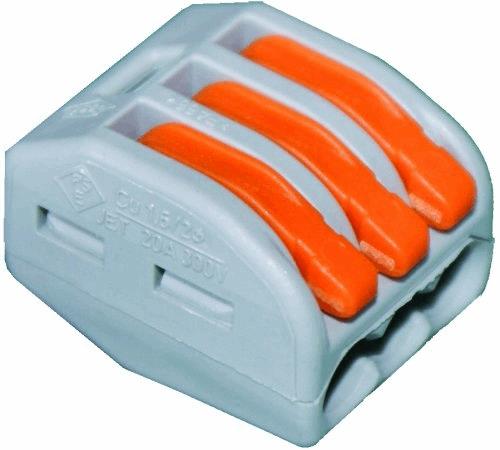

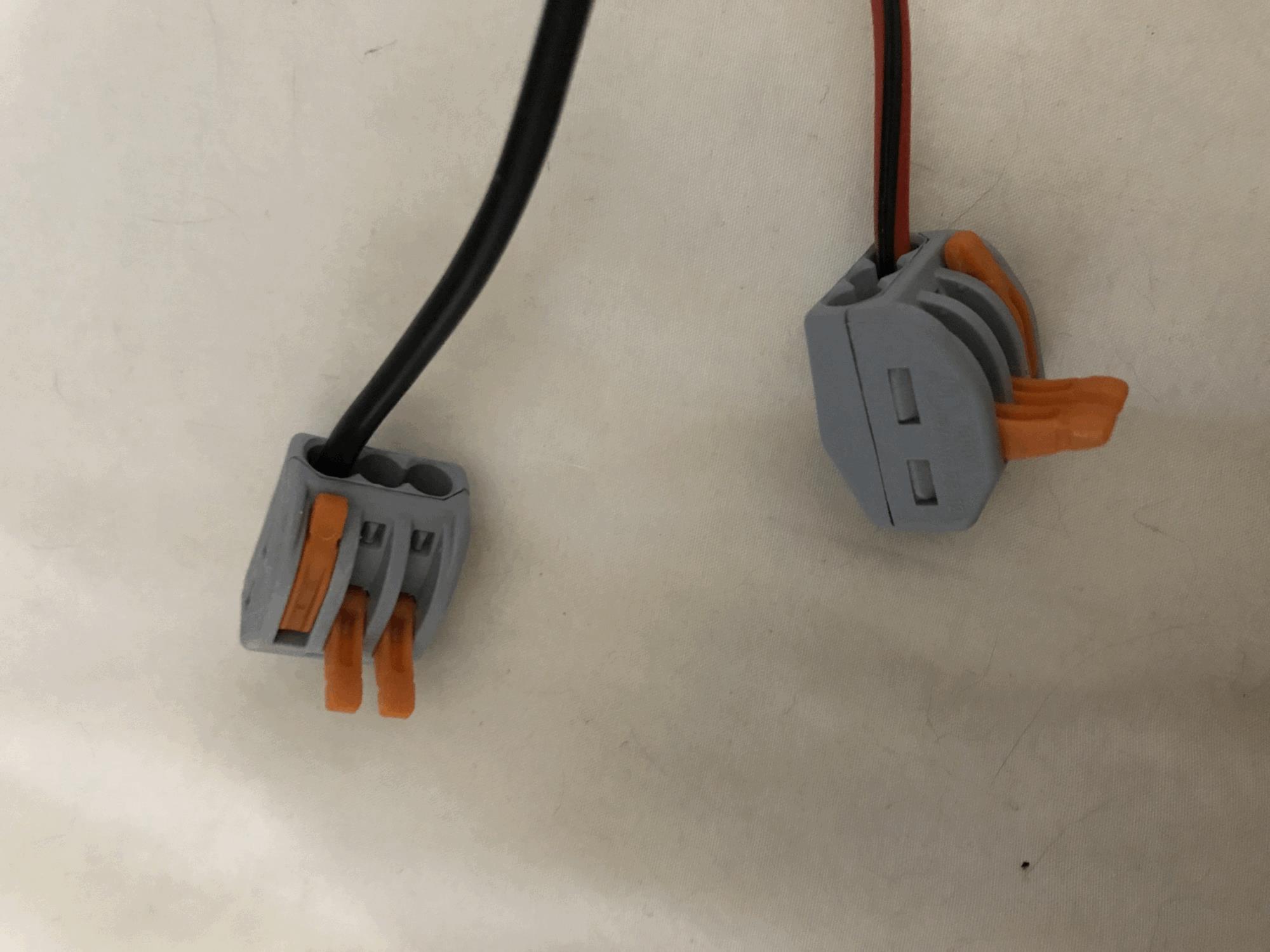

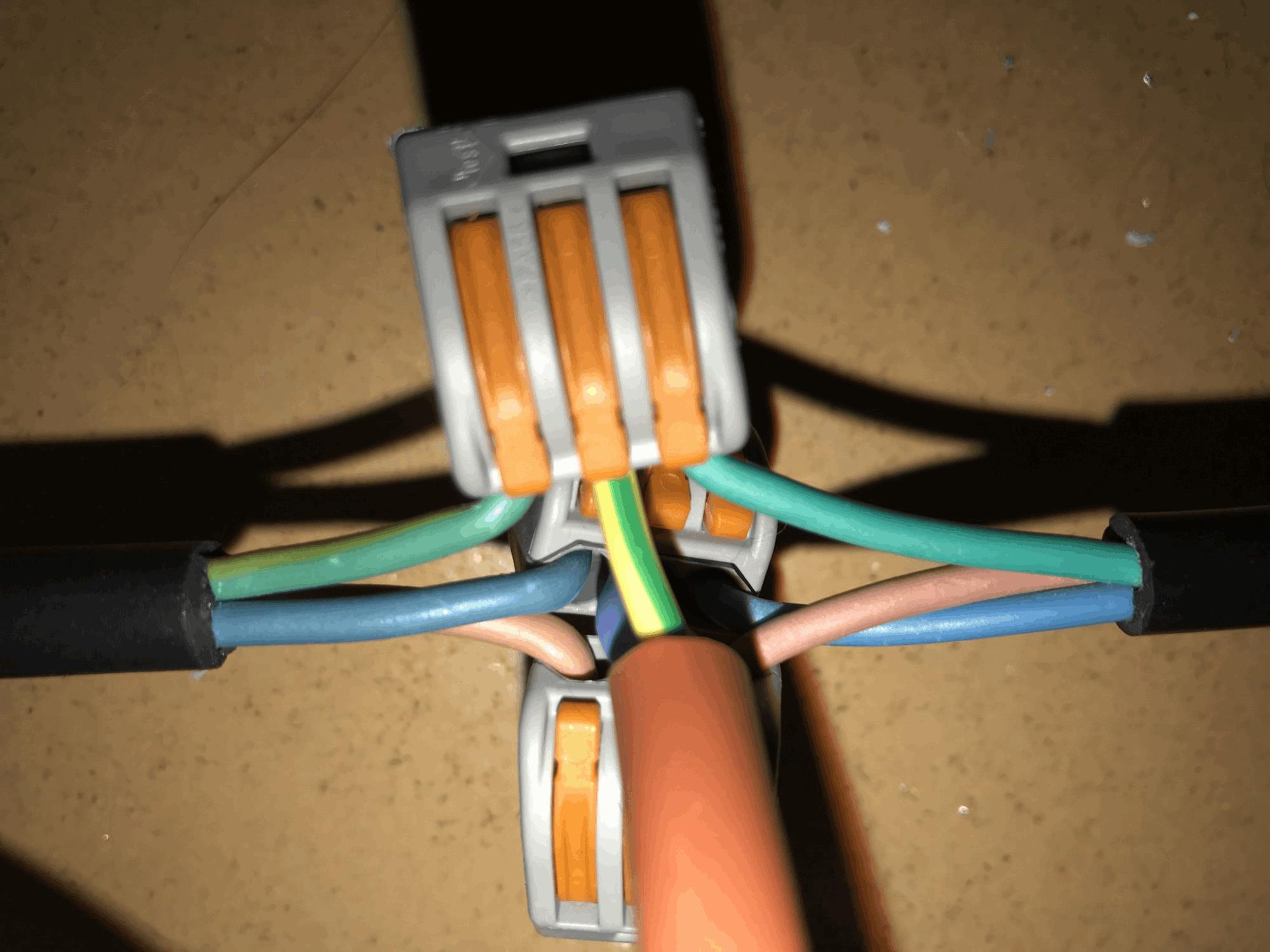

Câble de l’interrupteur 3 position vers les 2 drivers 320 w (640w total), nous pouvons voir qu'à travers les dominos, les câble de Phases des drivers sont reliés entre eux avec le câble qui relis à l’interrupteur, nous pouvons voir la même chose pour le neutre et la terre

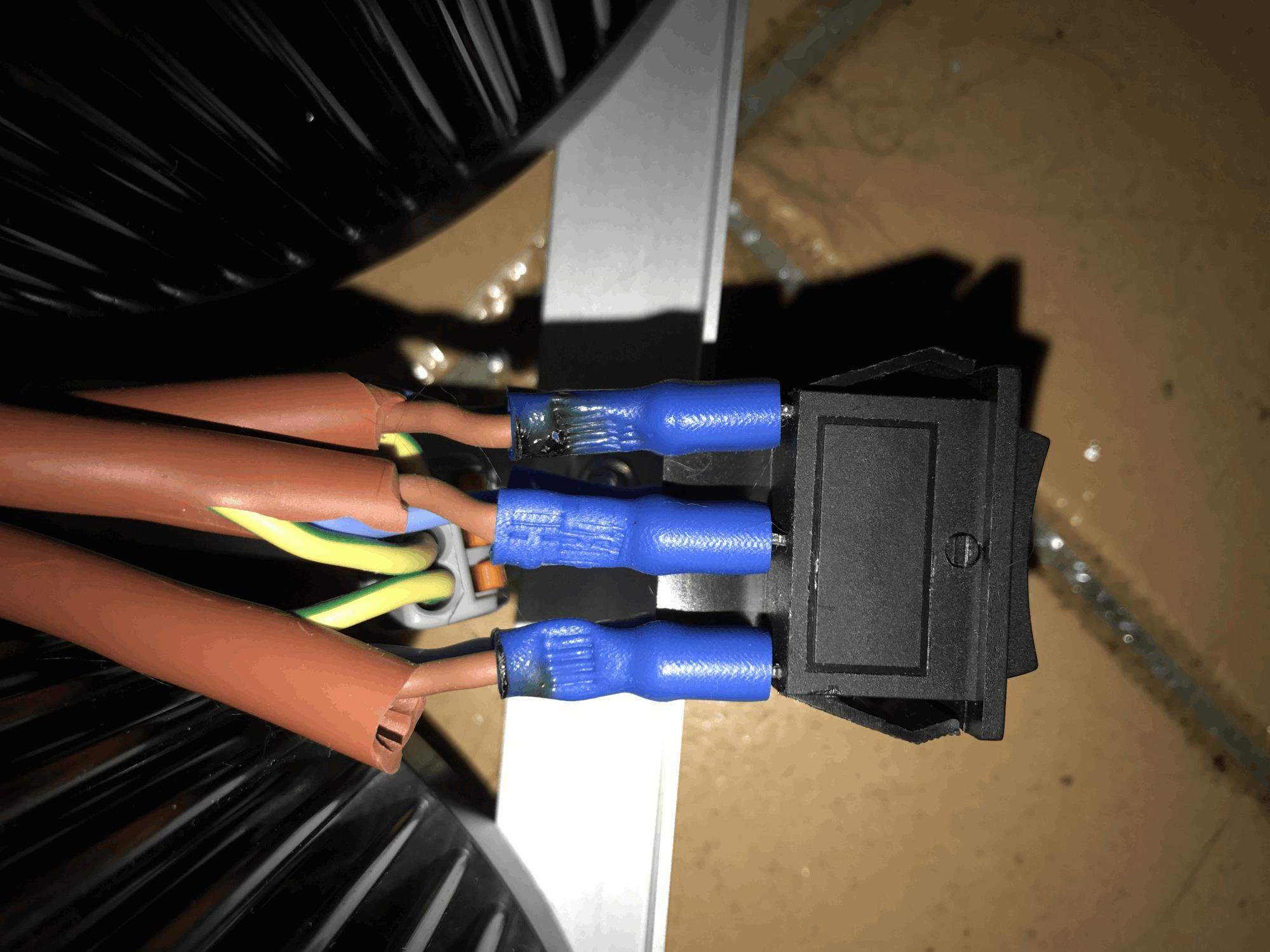

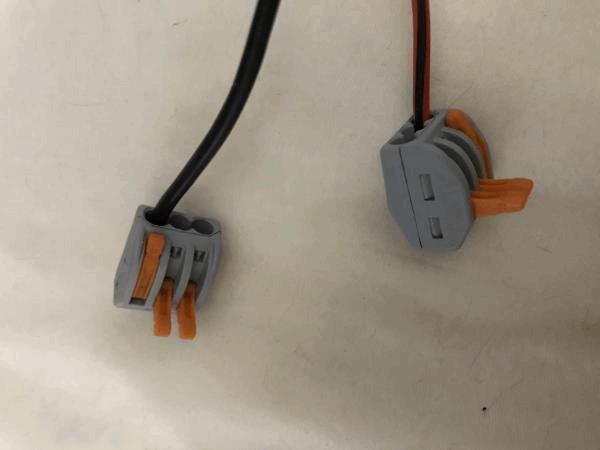

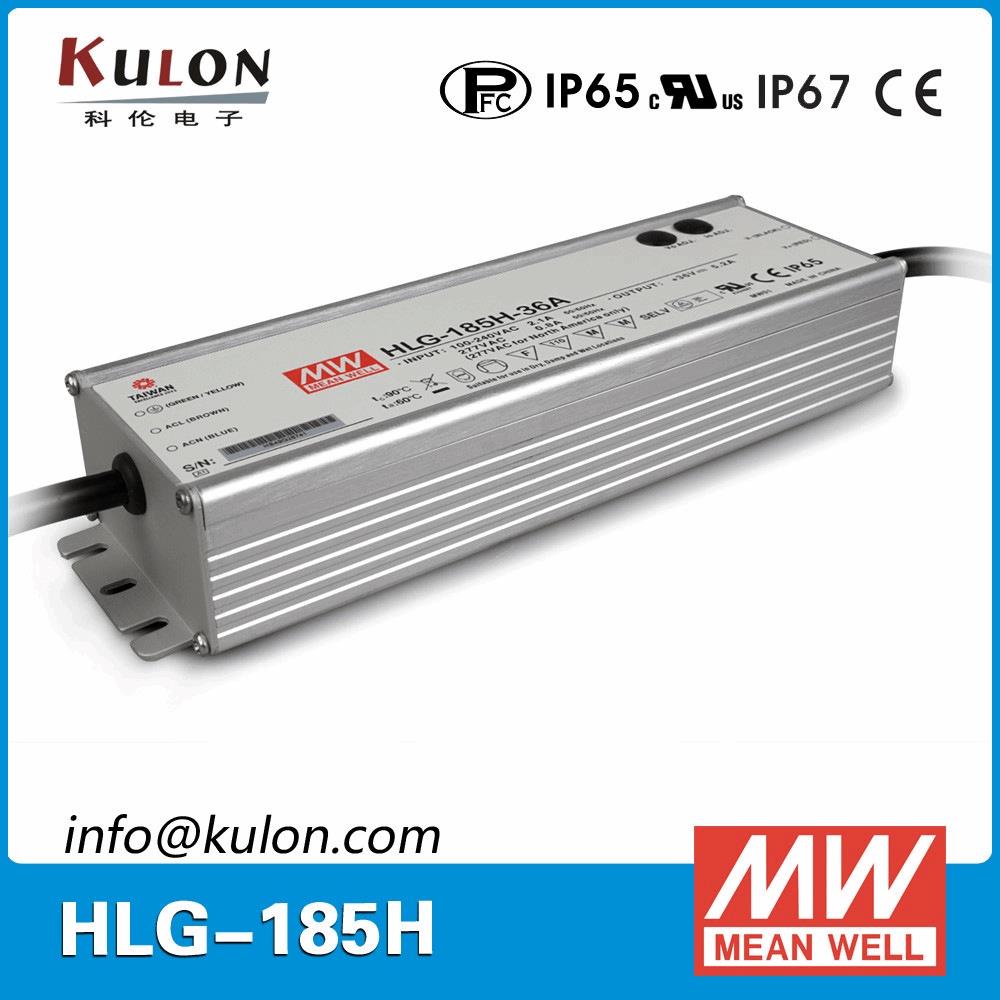

Branchement de l’interrupteur 3 position vers drivers HLG-185H-36A et HLG-320H-36A, nous pouvons voir des traces noirs, j'ai réchauffé avec un briqué le plastique pour pouvoir clamper les câbles sur les cosses électrique.





Câble de l’interrupteur 3 position au support d'alimentation.

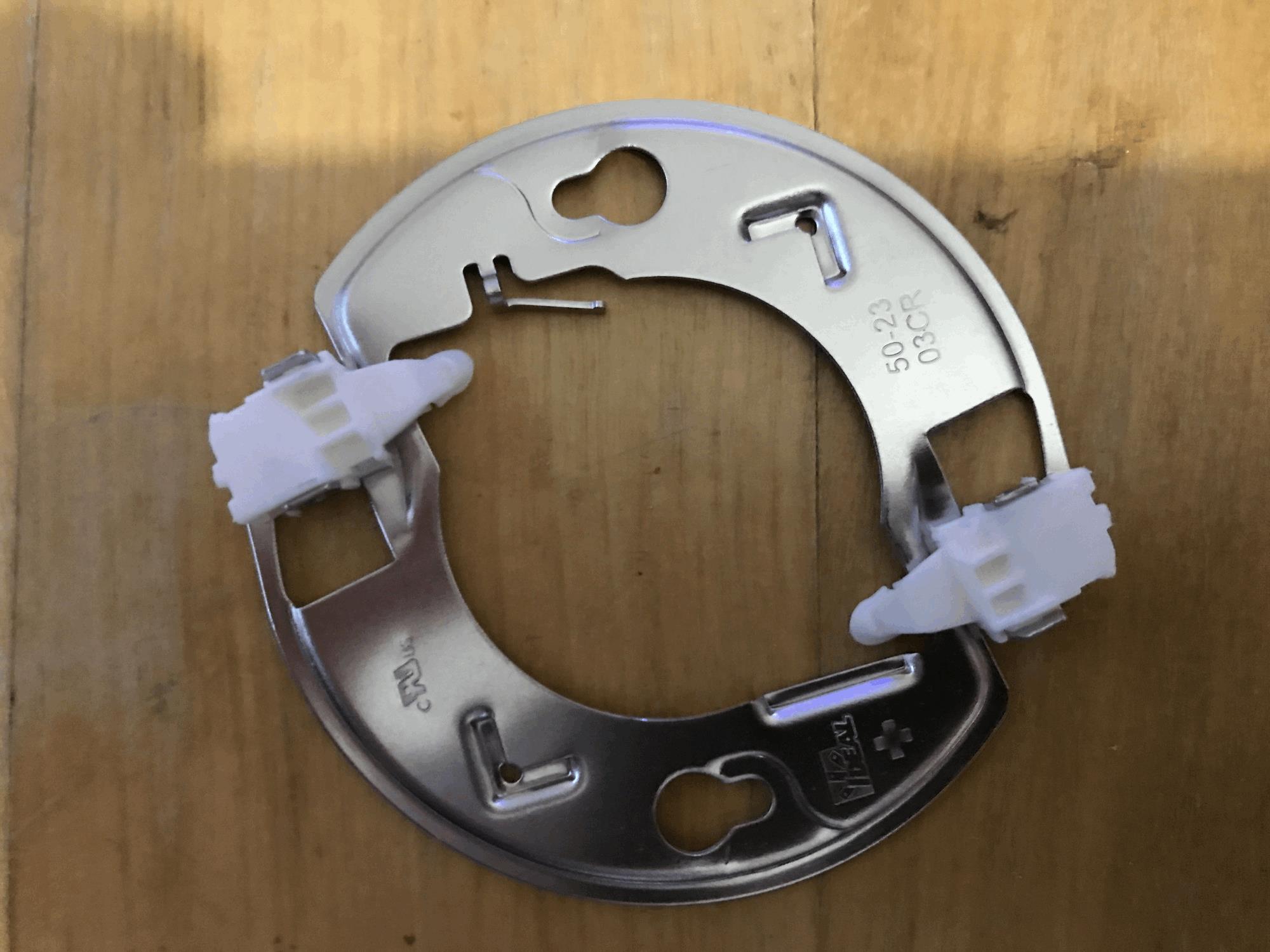

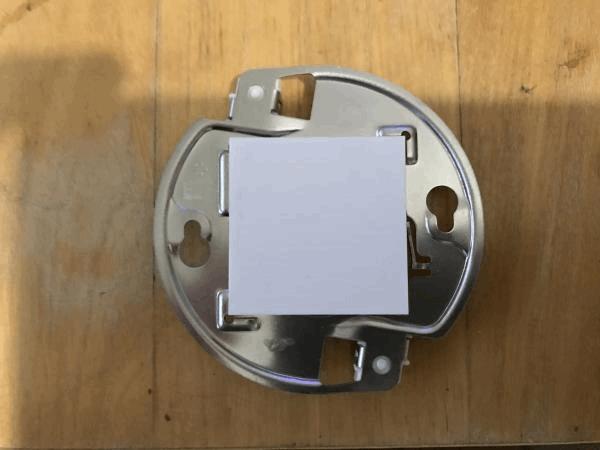

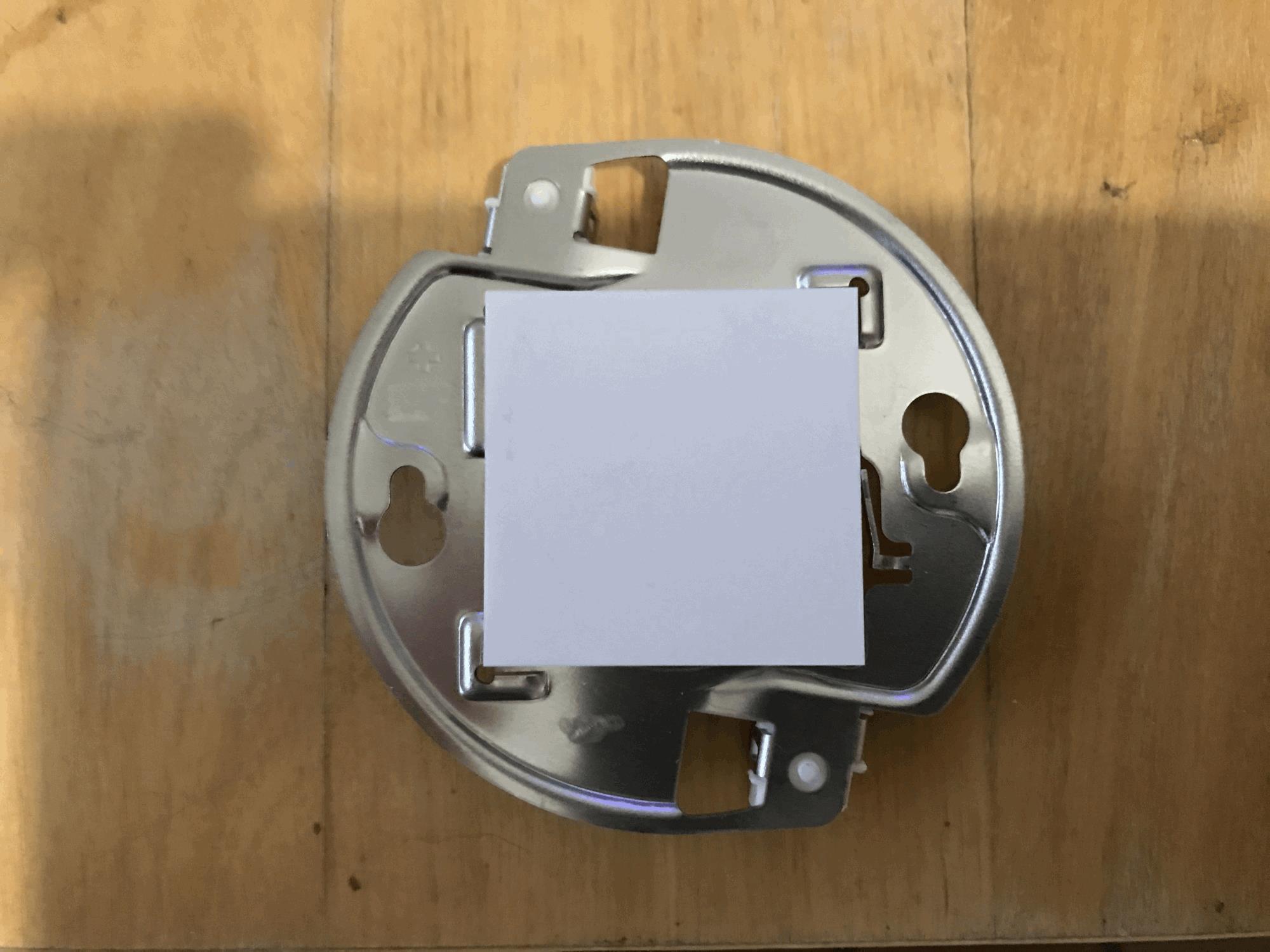

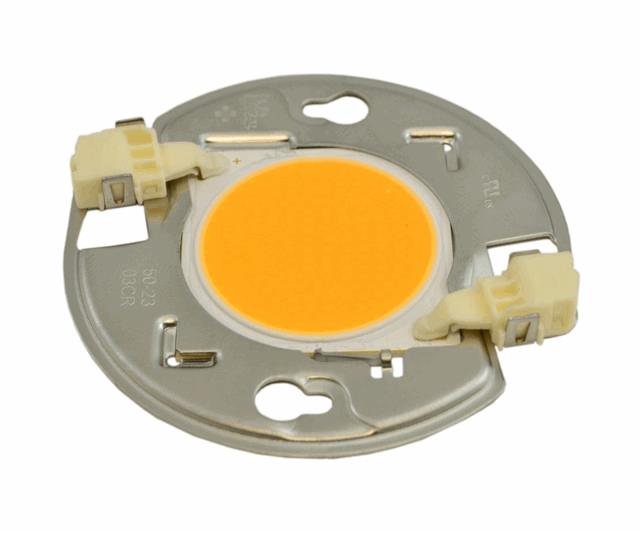

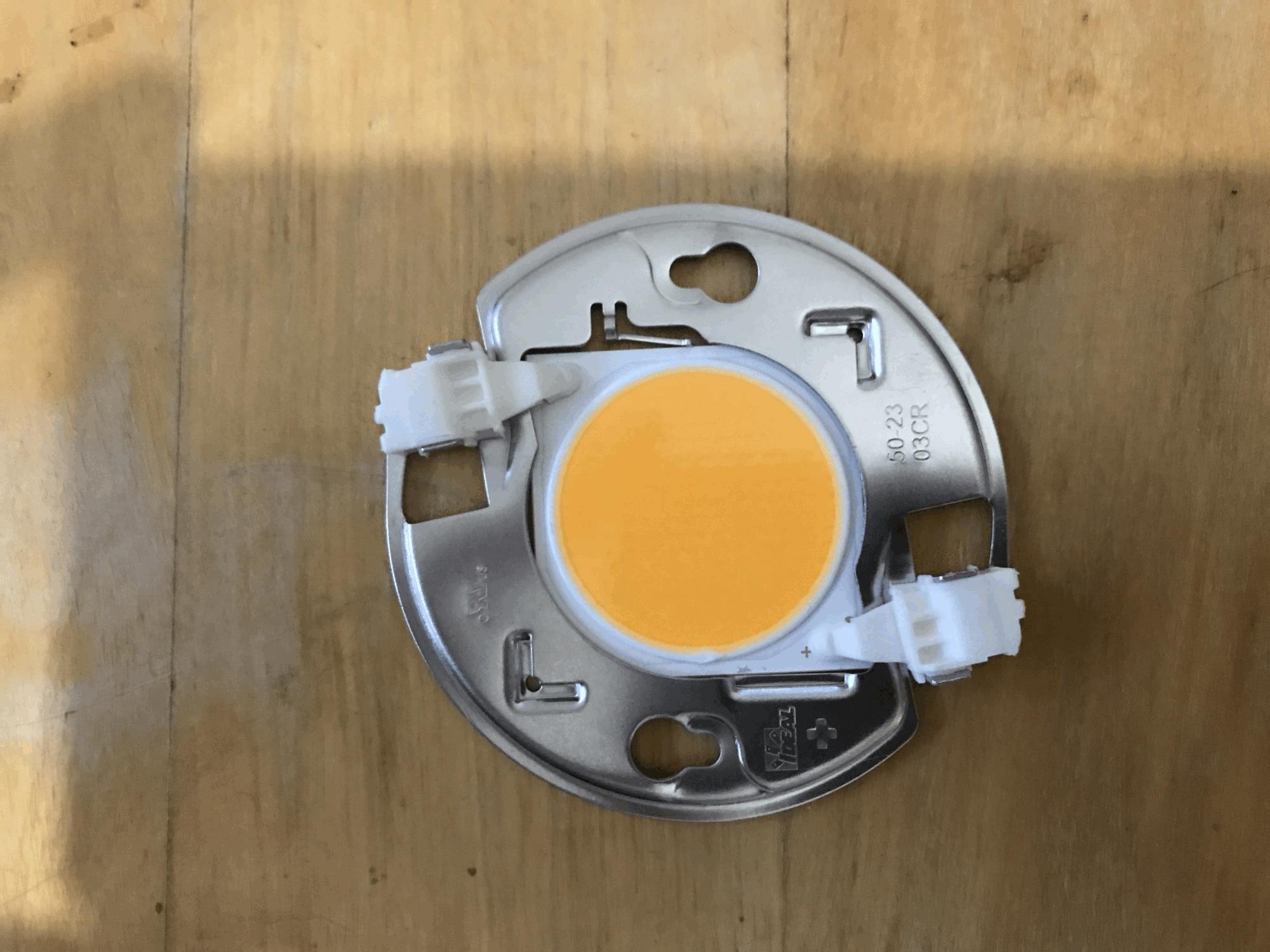

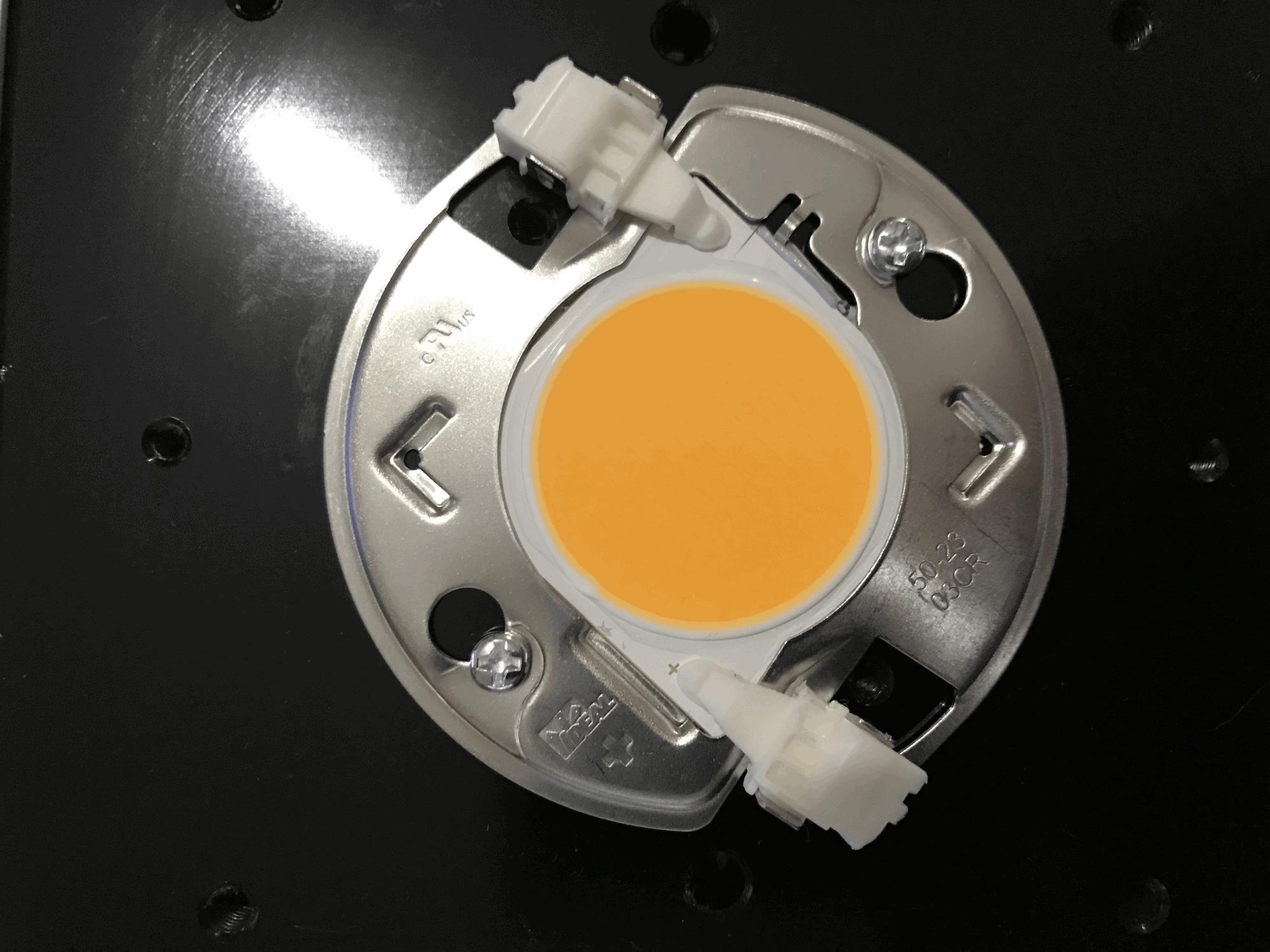

Ensuite, j'ai procédé au montage des Leds sur leurs support

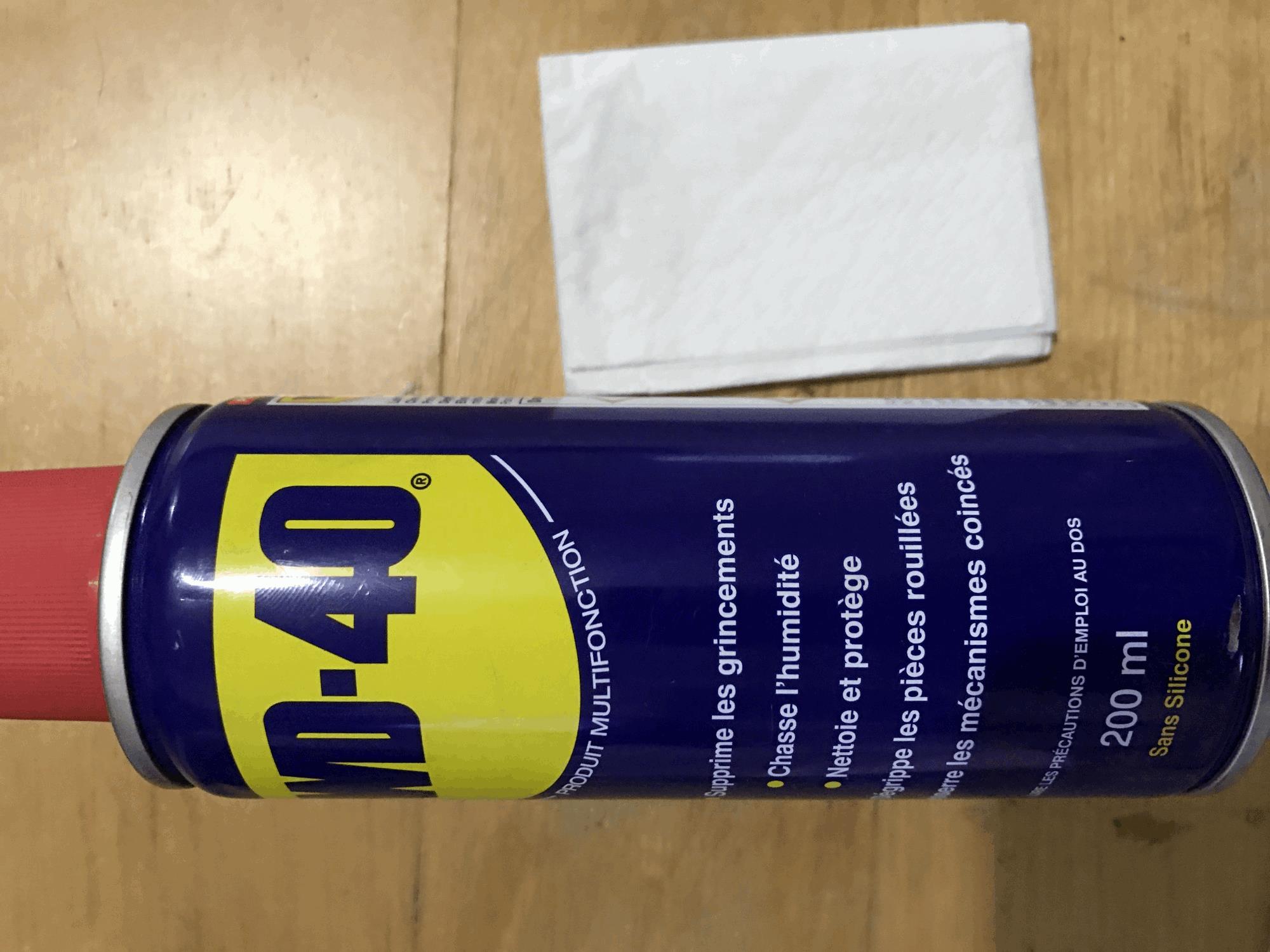

Par la suite, j'ai néttoyé les radiateurs passif avec du WD-40, un très bon dégraissant nettoyant

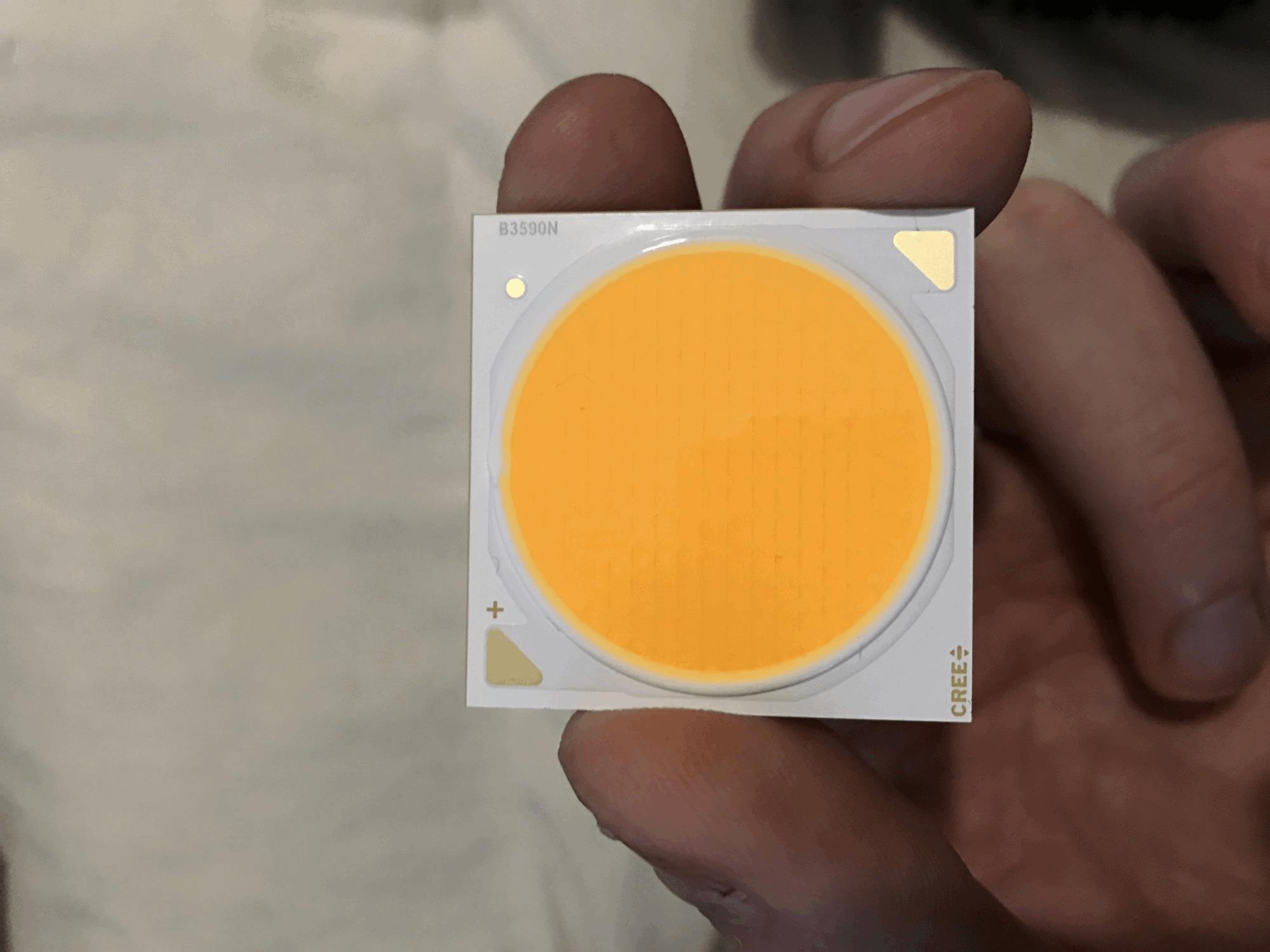

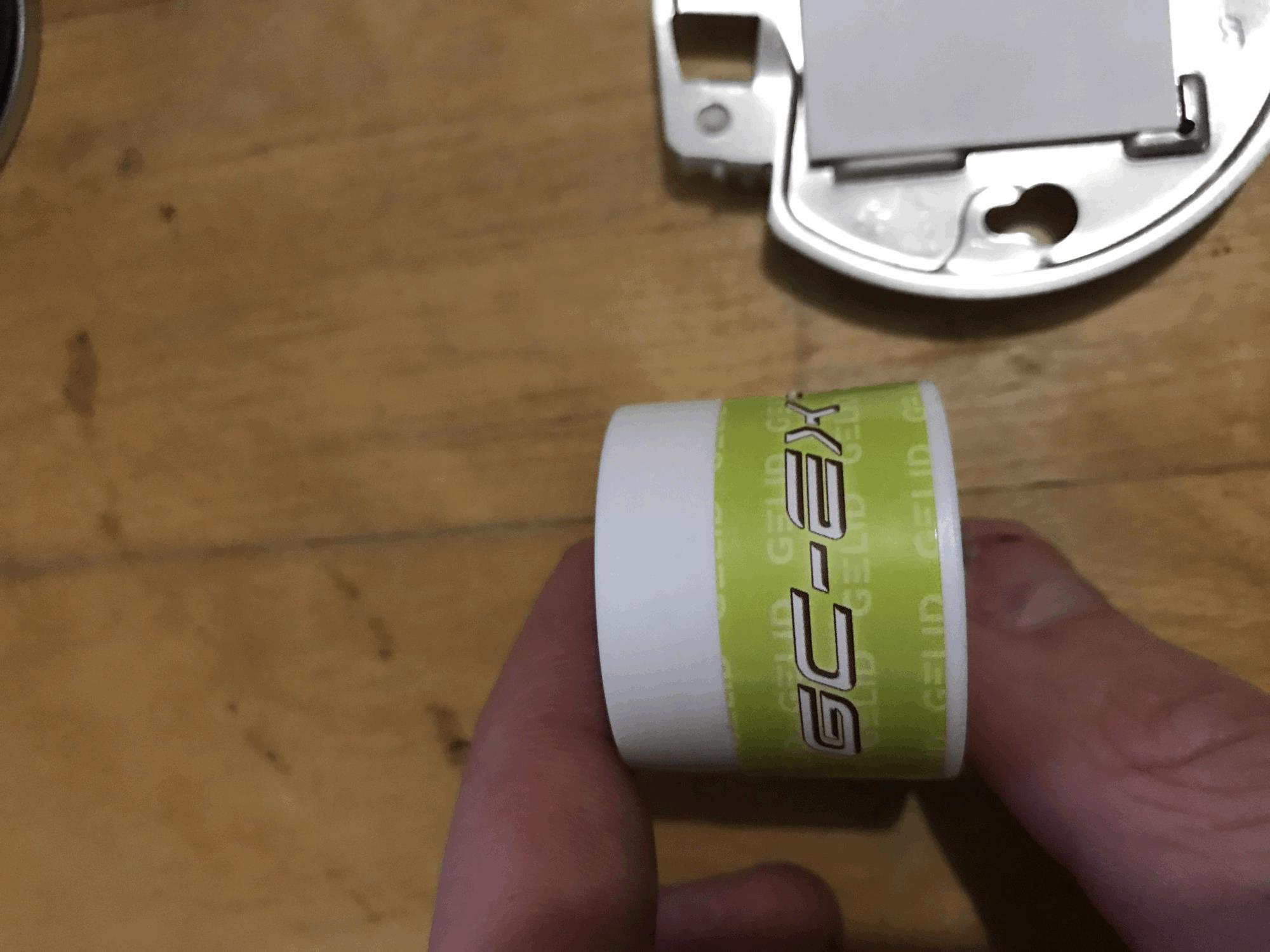

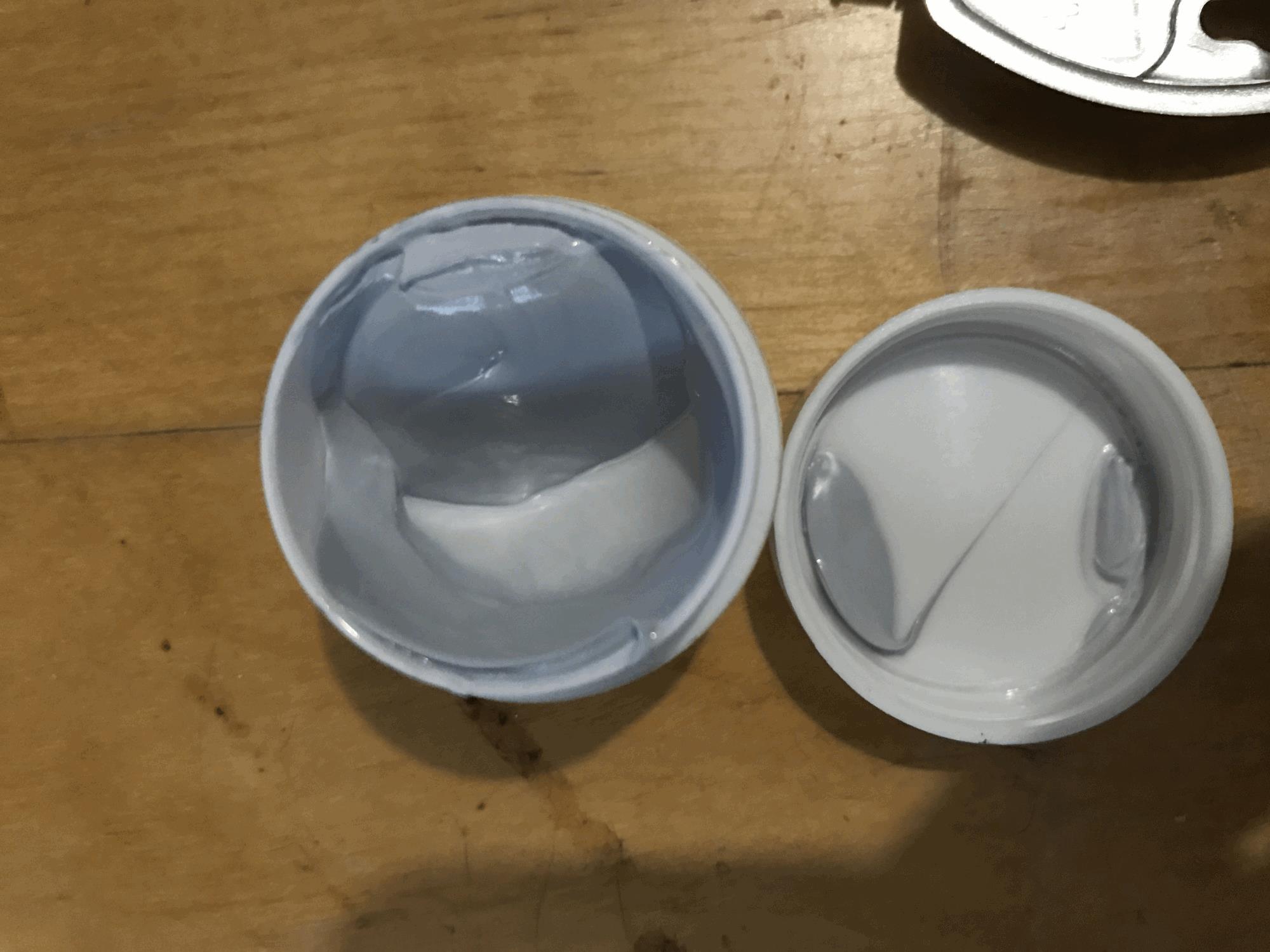

J'ai mis une noisette de pâte thermique sur le derrière des leds, pas beaucoup car les leds sont placés et bien fixé au radiateur.

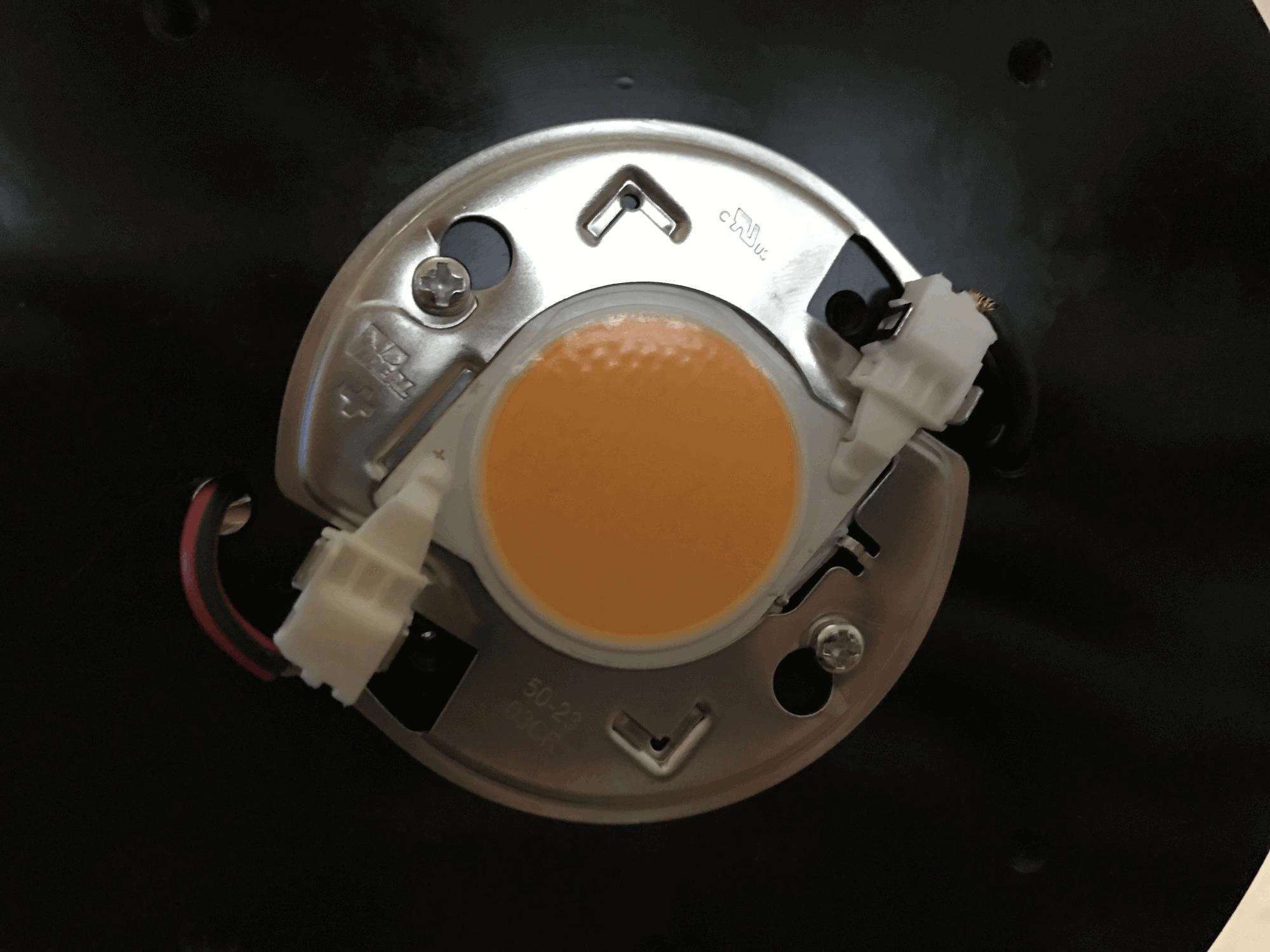

Puis, je les ai fixés directement sur les radiateurs avec des vis (Fournis avec les radiateurs) en faisant le montage suivant des leds sur chaques rampes : 2700k - 5000k - 2700k - 5000k - 2700k -5000k - 2700k ( 4 de 2700k et 3 de 5000k)





J'ai ensuite commencé le câblage en Dérivation Parallèle





J'ai passé les câbles par les troues des radiateurs pour les connectés au leds, faites attention, les câbles peuvent ce détaché !





Une fois terminé les branchages ( 3 - 4 heures plus tard ...)

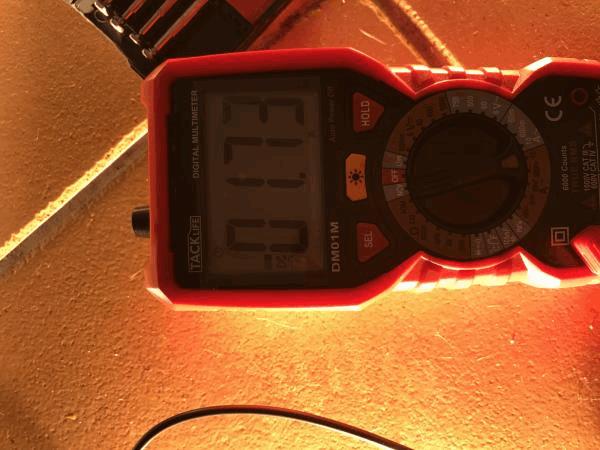

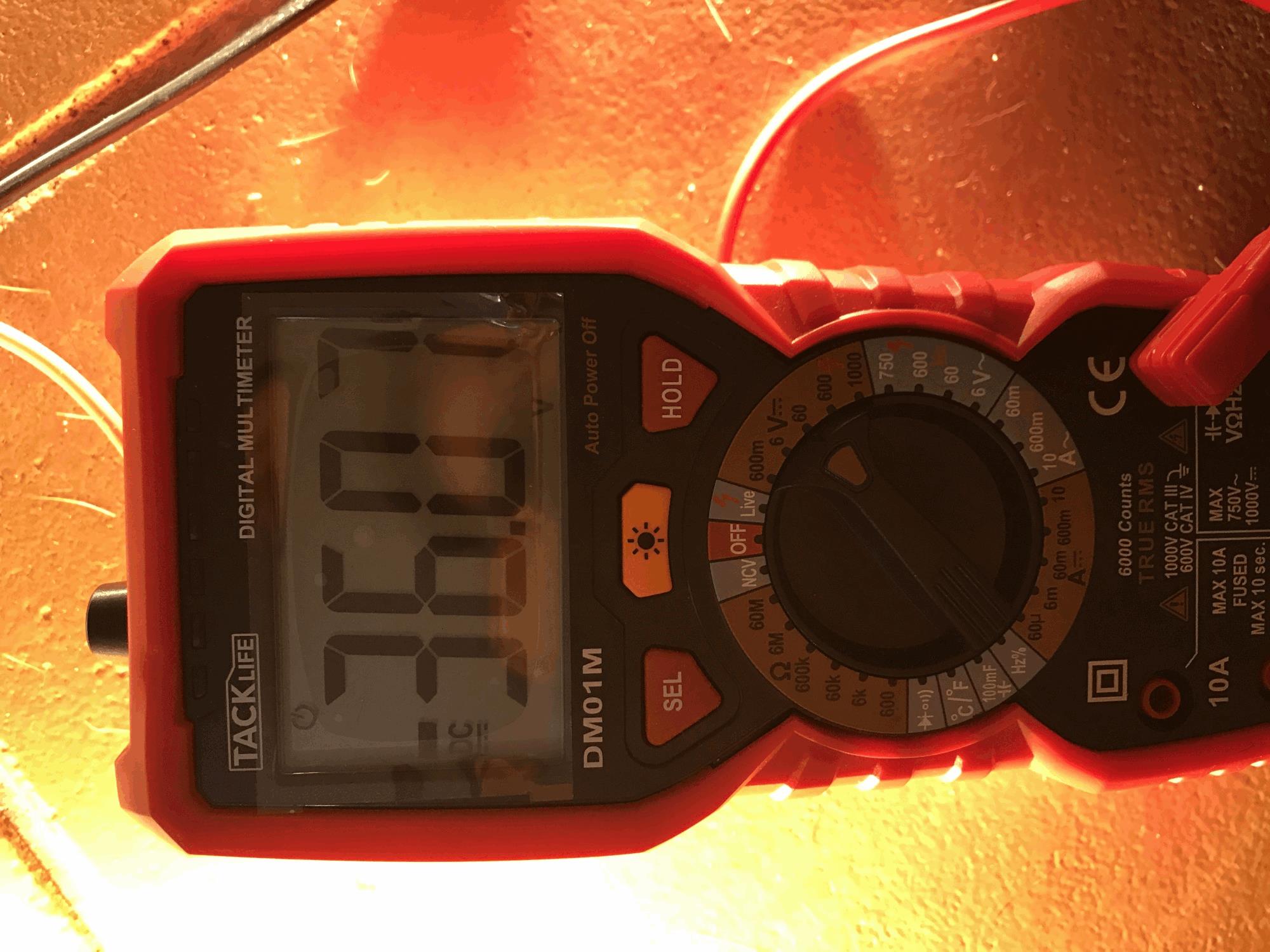

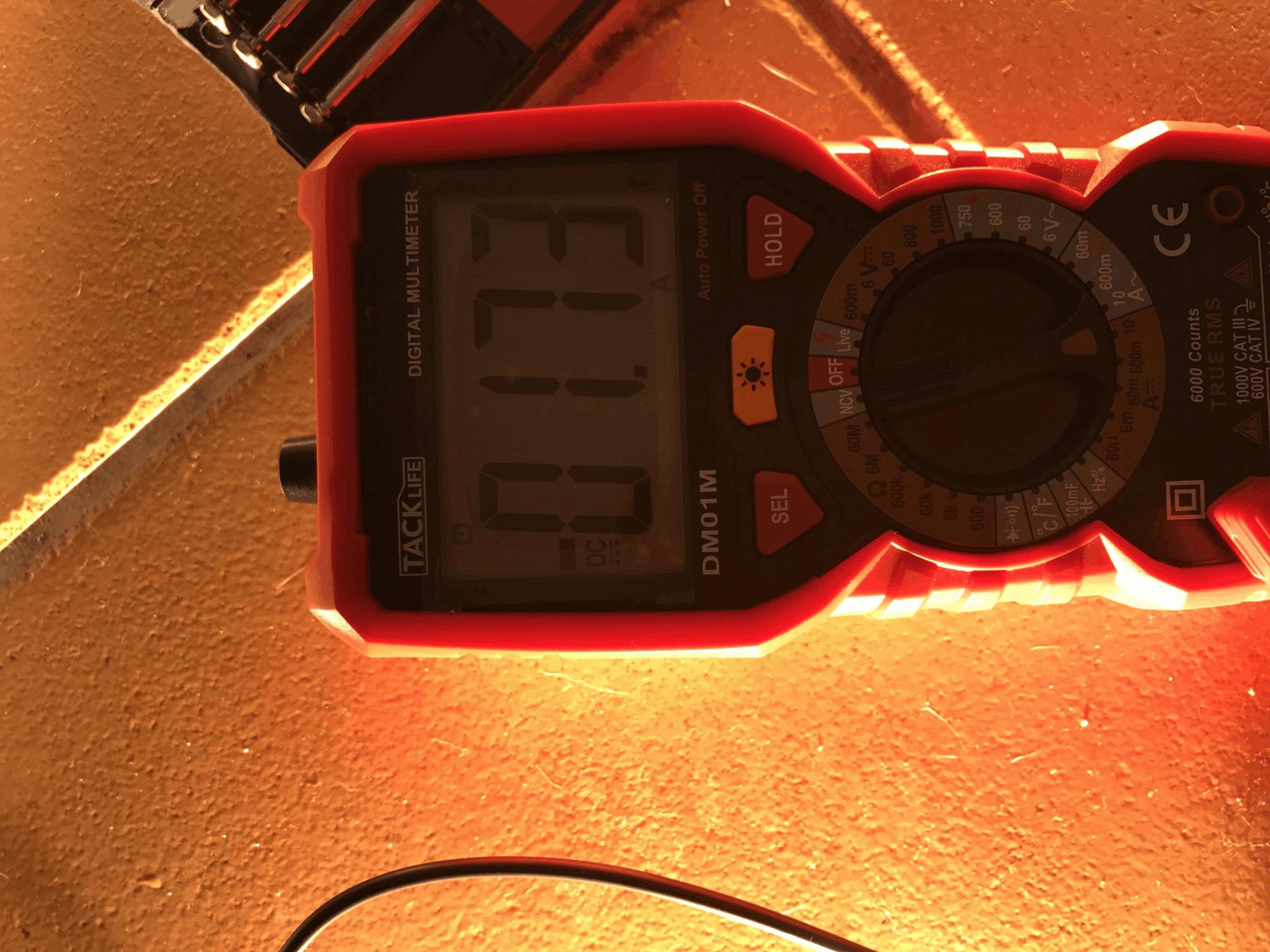

Je procède à l'ajustage de l'ampérage (I) et de la tension (V) voulant une puissance de 62,5w par led pour les leds à 2700k (les 5000k la puissance me convenait, j'ai rien changé), J'ai donc choisis 1,73A par leds car 1,73A x 36V = 62,5w !

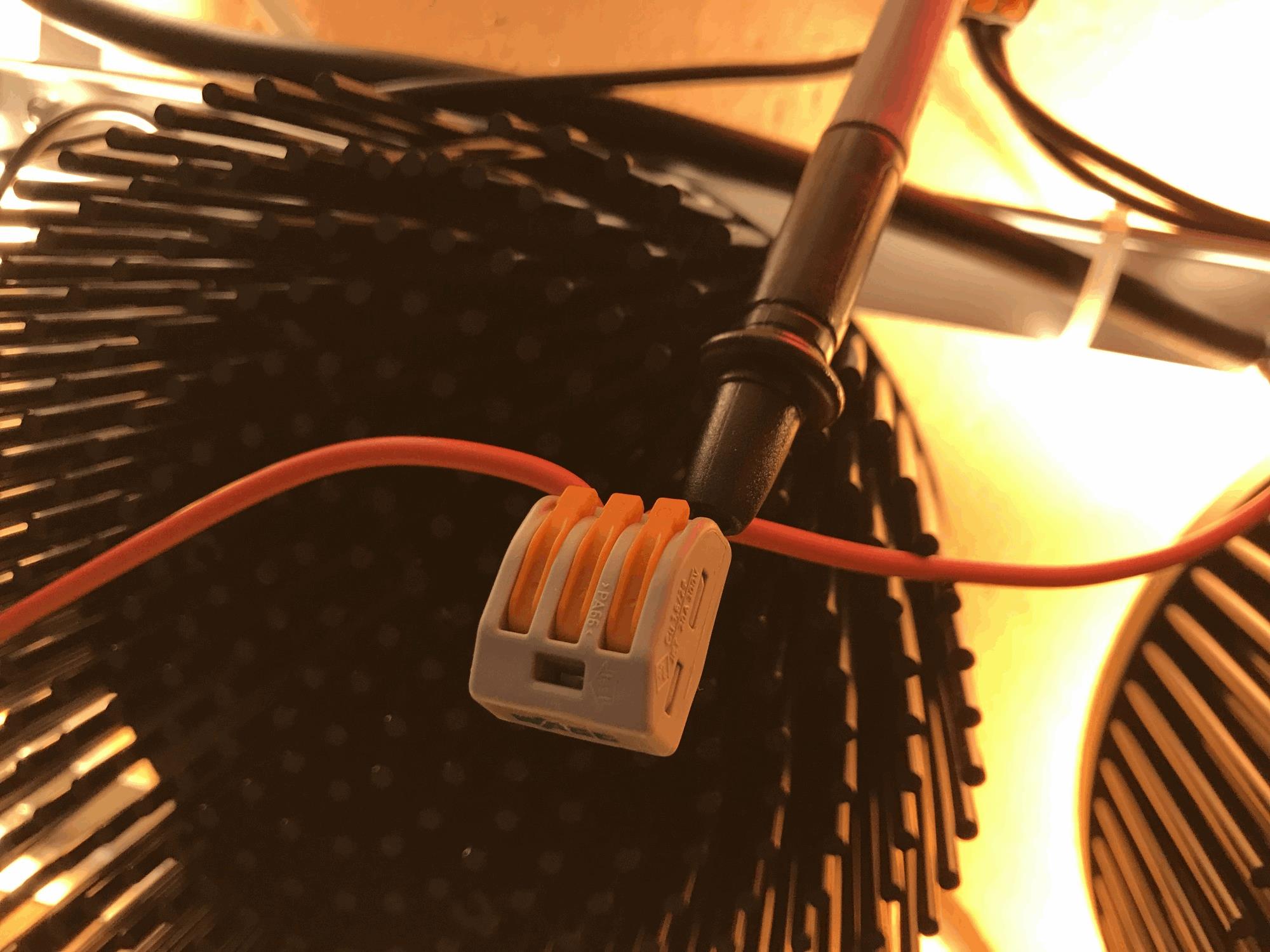

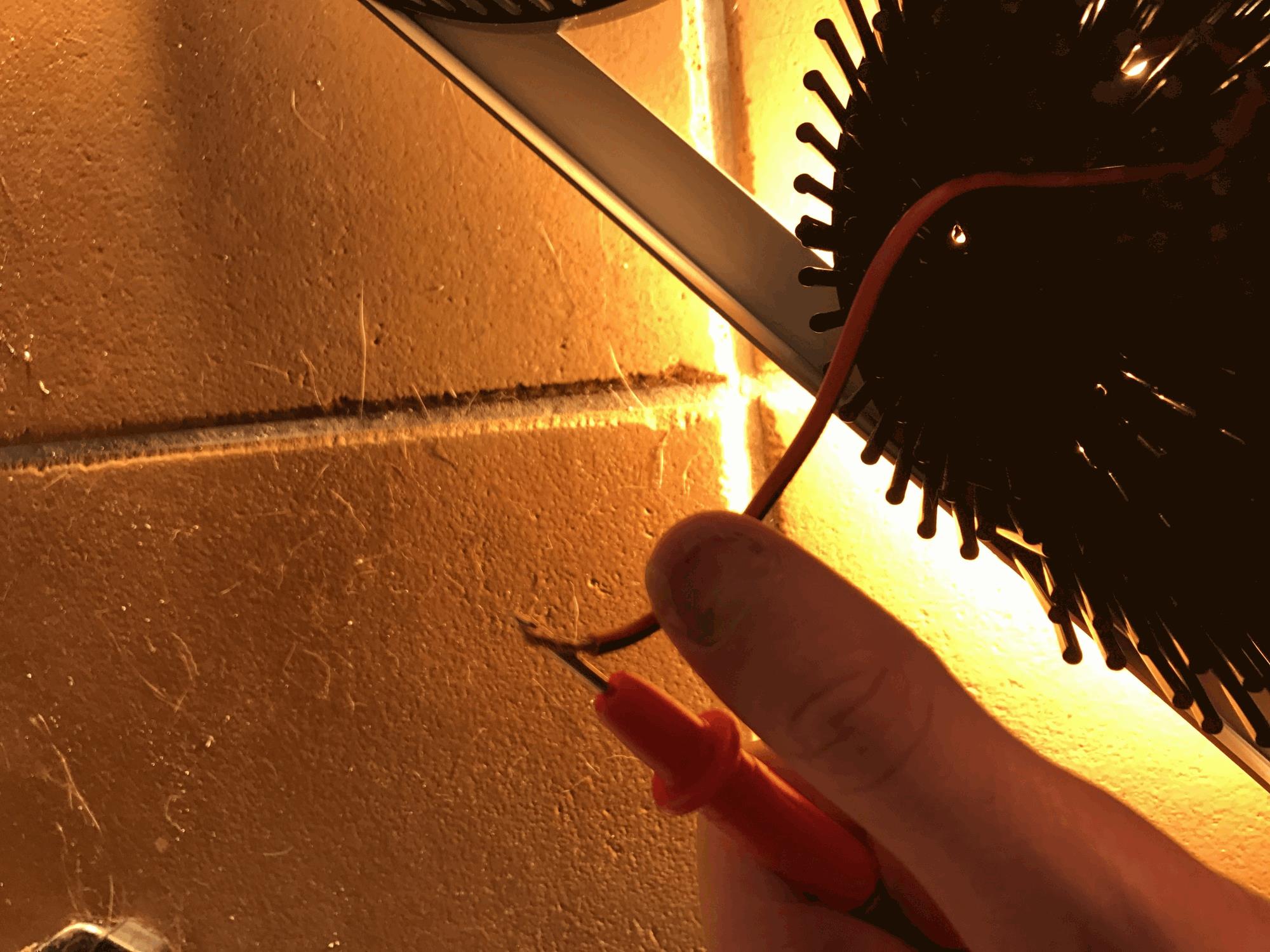

Rappel, on coupe le circuit pour le calcule de l'ampérage et on connecte le Multimètre pour reformer le circuit, on ce met sur les dipôle + et - pour vérifier la tension.



faites pas comme moi à main nue, gros risque d'électrocution ! Prenez des gants, un tapis avec caoutchouc et des lunettes pour toucher à l’électivité (J'ai mon B2V, je sais ce que je fais ! Goolge est votre amis pour savoir ce qu'est le B2V)

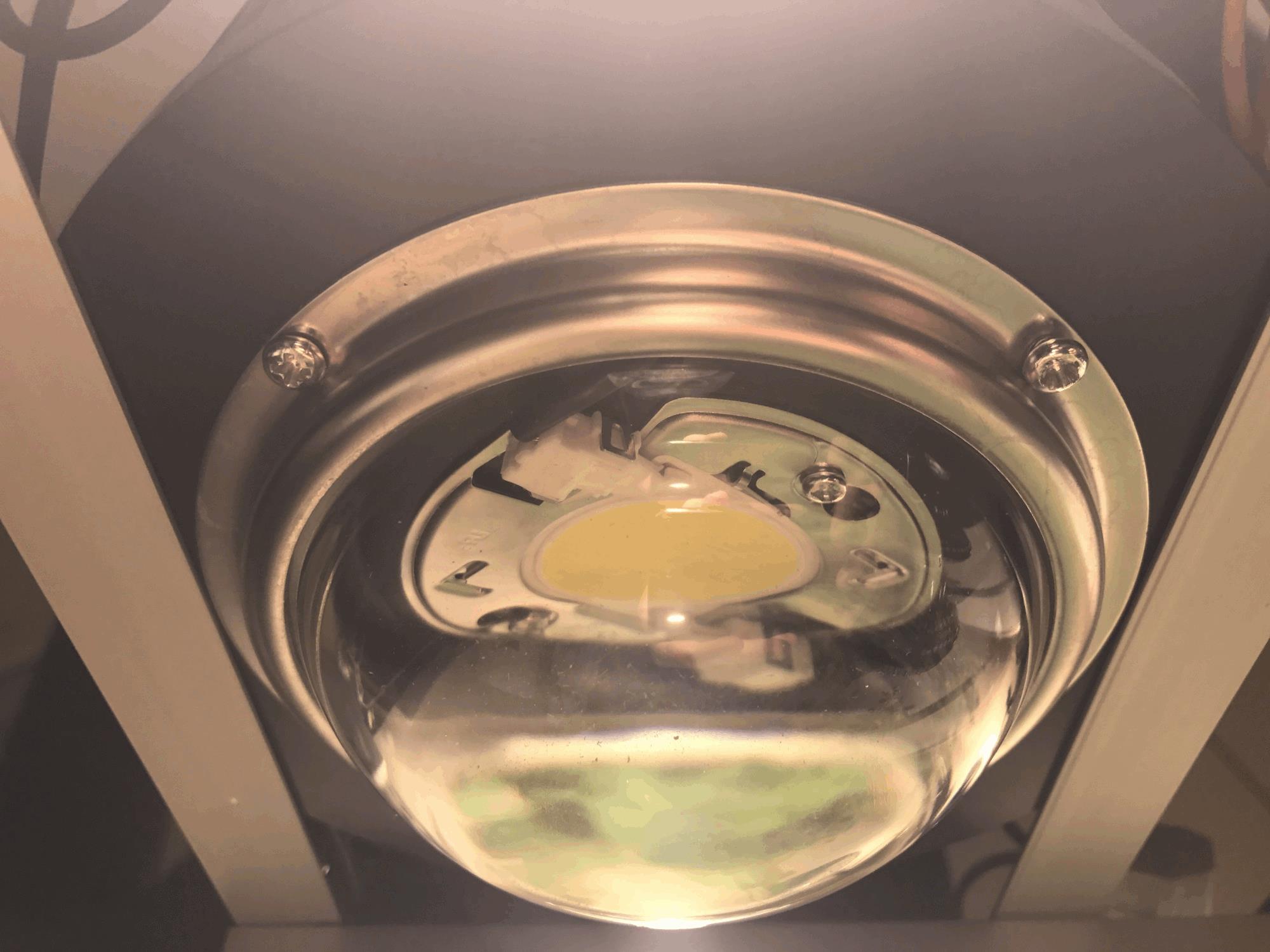

Puis, j'ai fixé les lentilles avec les vis qu'il y avait avec les radiateurs

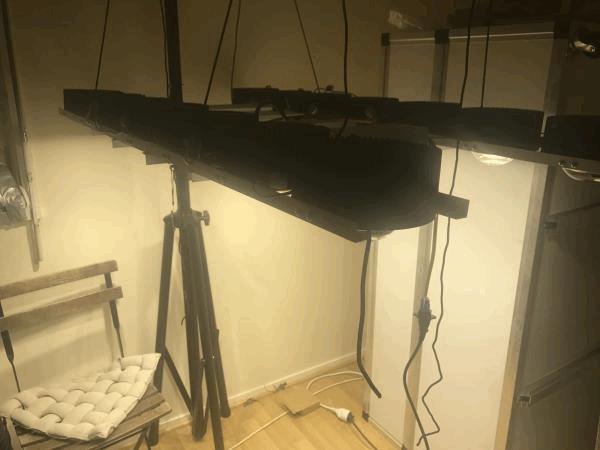

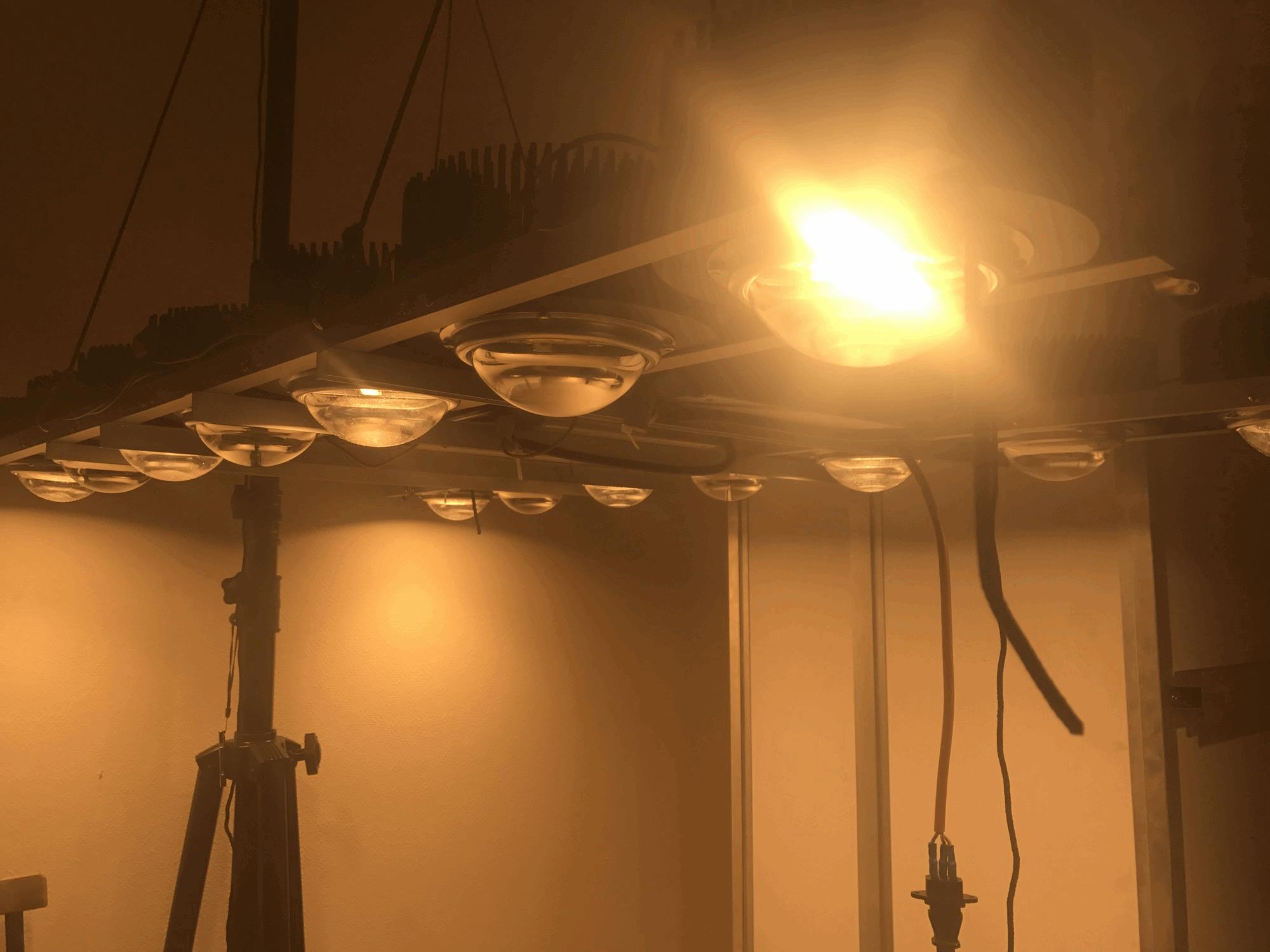

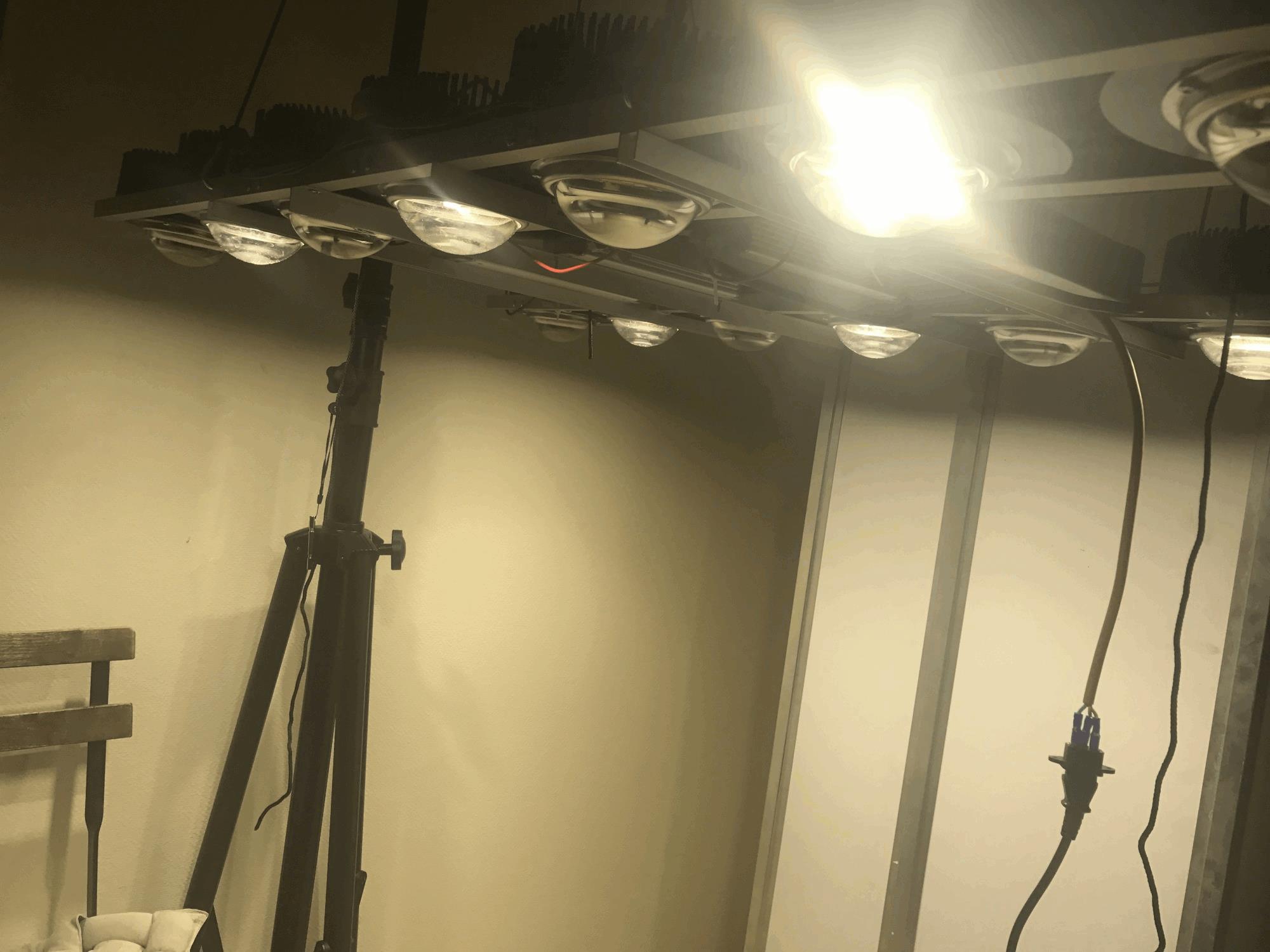

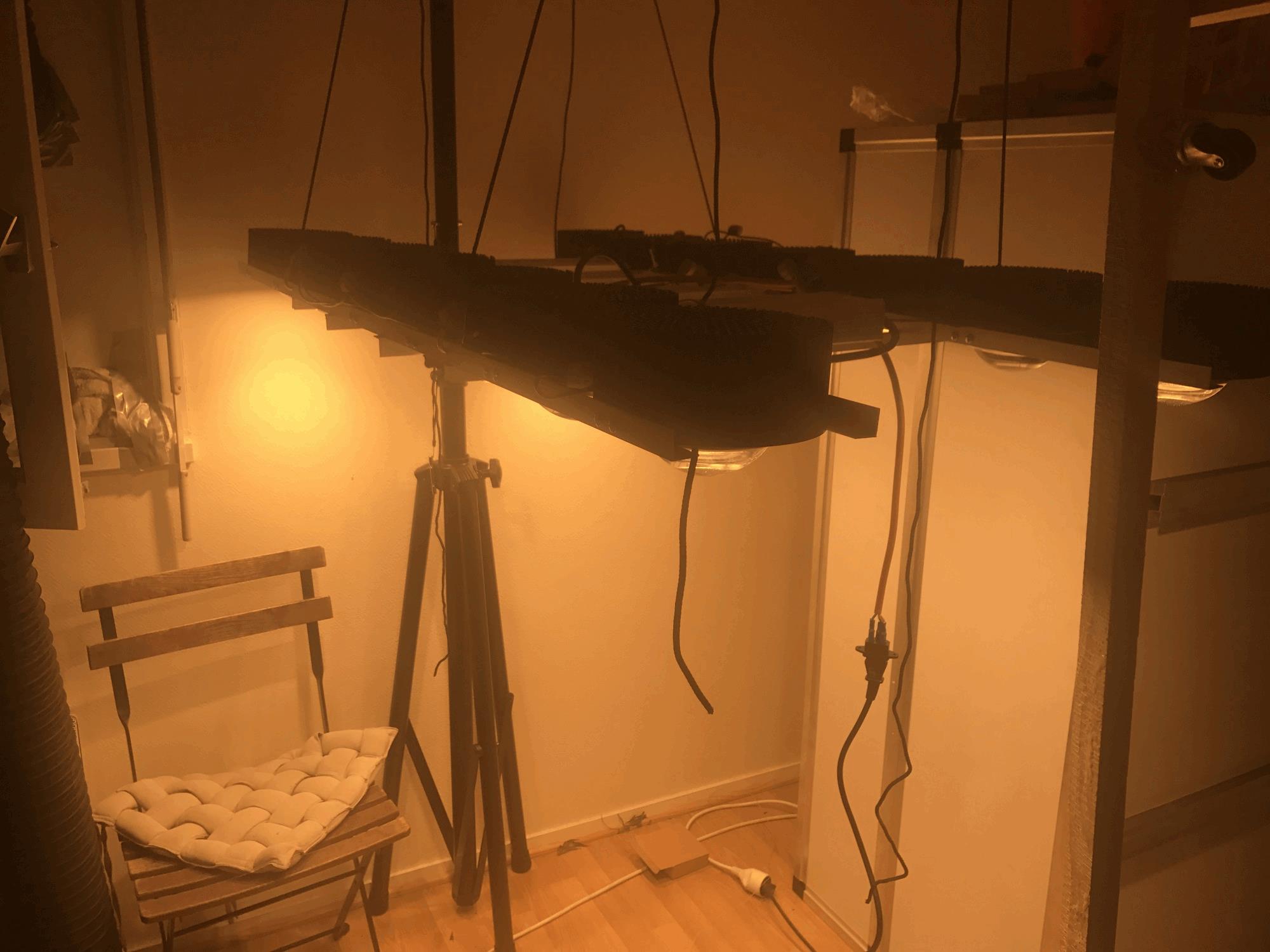

On a lancé le test, après quelques reconnexion des Leds (2-3 leds ce sont déconnecté lors du montage des lentilles) et voila le résultat !



Mode Croissance :





Mode Floraison :





Voilà ! Vous pouvez avoir maintenant grace à ce tutoriel un panneau Led cob double spectre !



Je rajouterai plus tard un tube UVB sur chaque panneau, au milieu, les UVB augmentent la puissance du THC, sachez le, ne l'oubliez pas il est très important, le spectre 2700k ne fournis que très peu d'UVB !

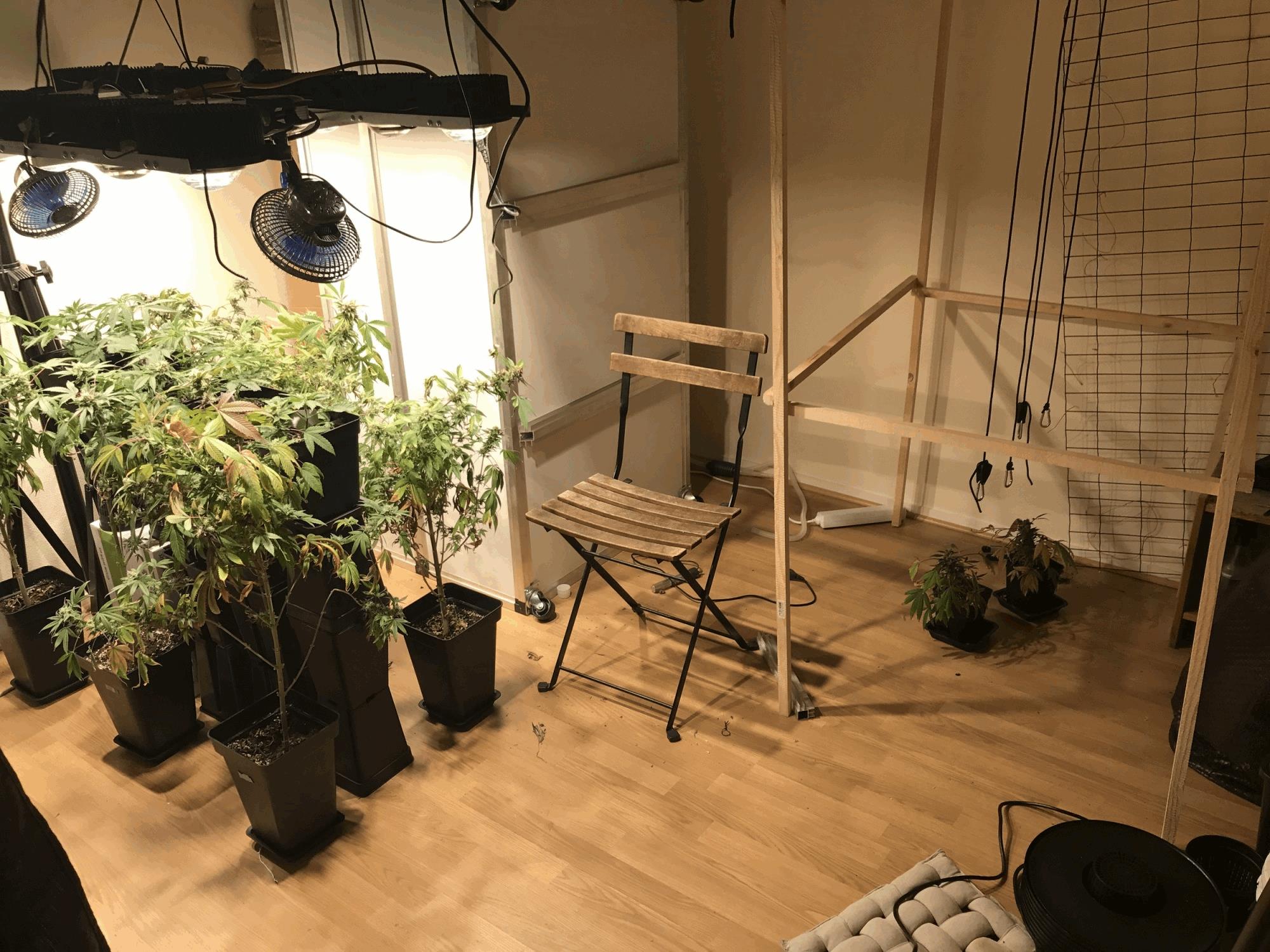

Pour le fun et pour bien rentabiliser l'espace du panneau, j'ai installé des ventilateurs qui ce pincent et peuvent s'enlever sur les drivers





@Plush

Modifié mars 6, 2017 par Parvati-Valley
