Salut,



comme je te l'ai dit sur l'autre topic (et comme le rappelle Papy) : non, ça n 'est pas possible... ton driver fourni 143V maxi ; or, pour alimenter 6 CXB3590 à 50W chacun, il te faut minimum 36 x 6 = 216V.

On ne peut mettre que 4 CXB3590 sur un HLG-185H-C1400, c'est ainsi.



Et comme dit également : non, les 200W que tu as actuellement ne sont pas adaptés à ta surface, il te faudrait dans les 300W pour être bien.

Donc ton driver ne fera pas l'affaire, raison pour laquelle je te conseille de changer de driver et de prendre :

• soit un HLG-320H-C1400, avec lequel tu peux alimenter 6 CXB 3590 à 50W chacun ;
• soit 2 x HLG-120H-C1400, sur lesquels tu brancheras 3 CXB3590 à 50W chacun.

Sinon, tu peux bien effectivement conserver ton HGL-185 avec 4 CXB dessus, et prendre un ELG-100-C1400 pour brancher les 2 autres.

En revanche, tu ne pourras pas utiliser ton dimmer pour commander les 2 drivers en même temps ; donc :

• soit tu prends un autre dimmer 100Kilo + résistance 10kilo, et chaque driver sera gradable indépendamment ;
• soit tu veux dimmer les 2 drivers avec un seul potard et il faudra prendre un potentiomètre 50Kilo et une résistance 5Kilos pour brancher les 2 drivers dessus.



++

[Maglooz 136]

bonjour a tous super ce topic mais je suis noob en led et surtout en Electronique desole si petite question peu etre un peu bete mais quelle est la différance entre un cob 3070 et un 3590 .
en vous remerciant pour les future réponse .
autre petite question quelle son selon vous les meilleur led cob sur le marcher ?



car j hésite en se moment entre les nouveaux panneau led bionicpan 400wc et les models de todogrowled tgl star 60 x 4 ou tgl star 100 w x2 un petit conseille serai le bien venu sachant que j ai une box de 80X80X180 .

[A.D.B.E. 193]

Salut Maglooz,



Ici c'est le topic pour monter soi-même son panneau.

La question que tu poses serait la mieux venue dans le topic dédié: https://www.cannaweed.com/topic/192497-choisir-son-panneau-%C3%A0-leds/page-19



++

[Maglooz 136]

ok d accord et pour se qui est de la différence entre les 3070 et les 3590 quel-qu un peu éclaire ma lanterne ?



ok d accord et pour se qui est de la différence entre les 3070 et les 3590 quel-qu un peu éclaire ma lanterne ?



[bf2222 223]

ok d accord et pour se qui est de la différence entre les 3070 et les 3590 quel-qu un peu éclaire ma lanterne ?



ok d accord et pour se qui est de la différence entre les 3070 et les 3590 quel-qu un peu éclaire ma lanterne ?







Yo!



La CXB3590 est une plus grosse lanterne que la 3070 (en taille, en puissance, en prix).



a+

[animalxxx 7 684]

Slt



Page 1 ( que t'es censé avoir lu), 2.1.2, outil de simulation en ligne CREE, tu fais joujou et tu compares.



+

[chauvelu 1 934]

Allô Maglooz,

tu ne coupes pas à la lecture apprenti cannabiculteur, fô que tu t'y colles, même si tu es une bille en électricité-tronique. Et oui, il y a des pages et des pages à lire, mais tes lectures vont éclairer ta lanterne. Maintenant, même si tu obtiens des réponses un peu râleuses, ne t'inquiète pas, tu trouveras toujours de l'aide. Comme le dit le père Boniface (LoL) : aide-toi, l'herbe t'aidera.

@ peluche

[Maglooz 136]

lol merci bien j avais pas vu que l on pouvez ouvrir des onglet sur les dite pages .

[dadi974 39]

Salut à tous, bf, quantic,

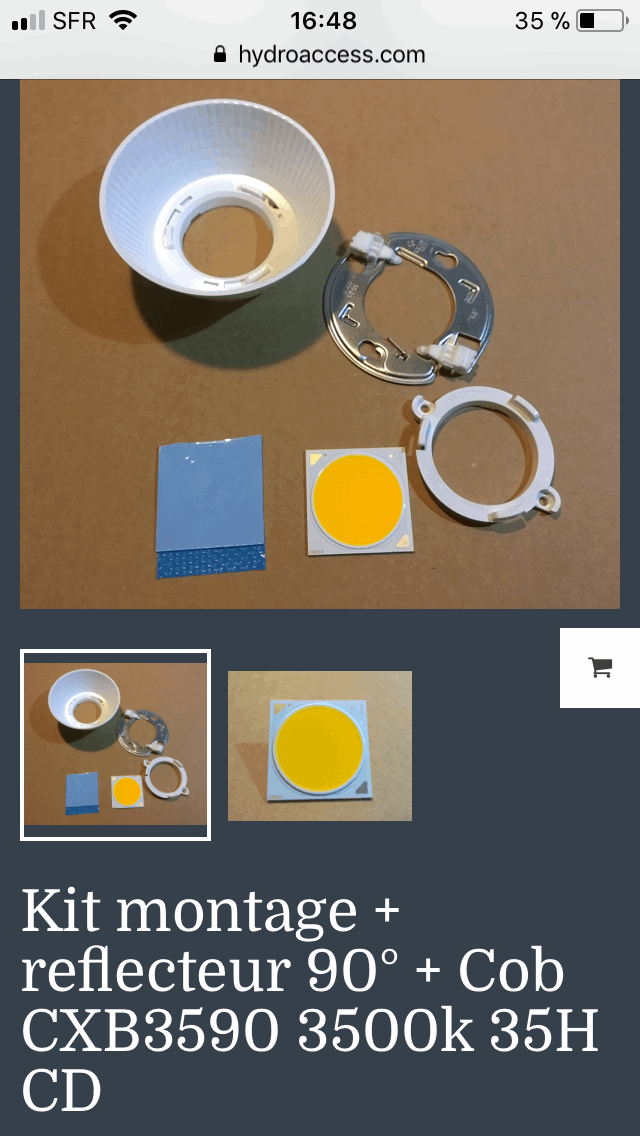

Je vous fait un retour au sujet du kit à 16,90€... (toff 1)



Il m’on rappelé aujourd’hui, et bien oui c’est une erreur qu’il va de ce pas rectifier (il m’a remercié de l’info).j’ai peut être pas tout perdu car je dois lui faire un mail pour lui exposer mon projet et il le fera le meilleur prix qu’il puisse faire sans passer par son site.



Pour donner raison à quantic, effectivement alibaba est imbattable... moins cher que AliExpress.

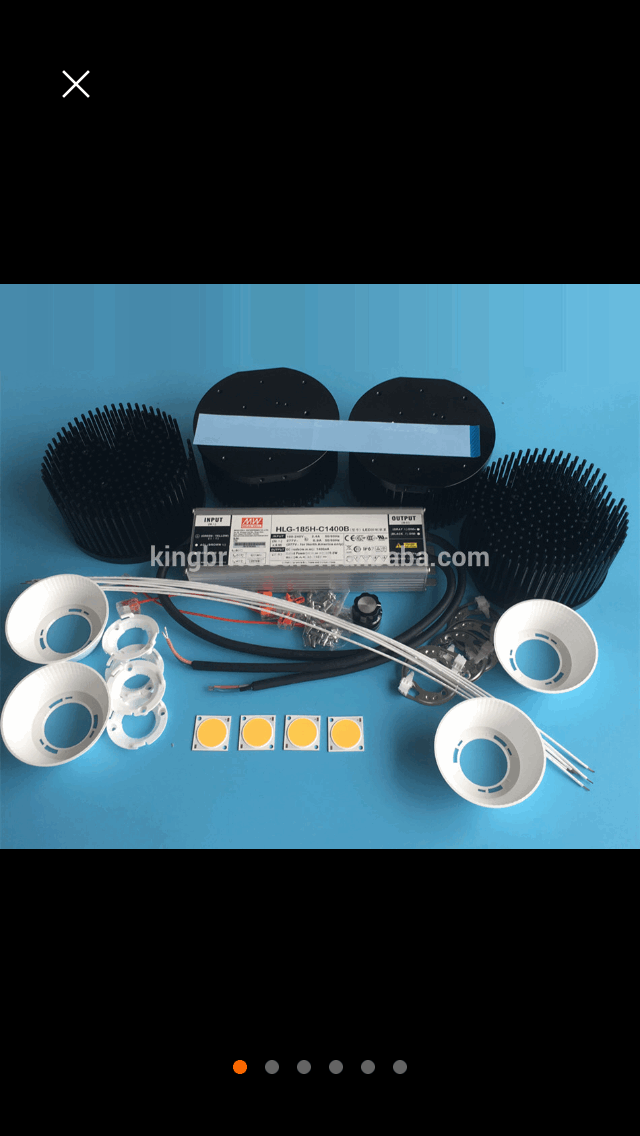

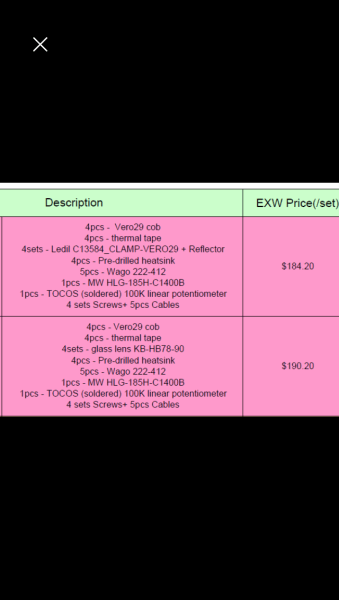

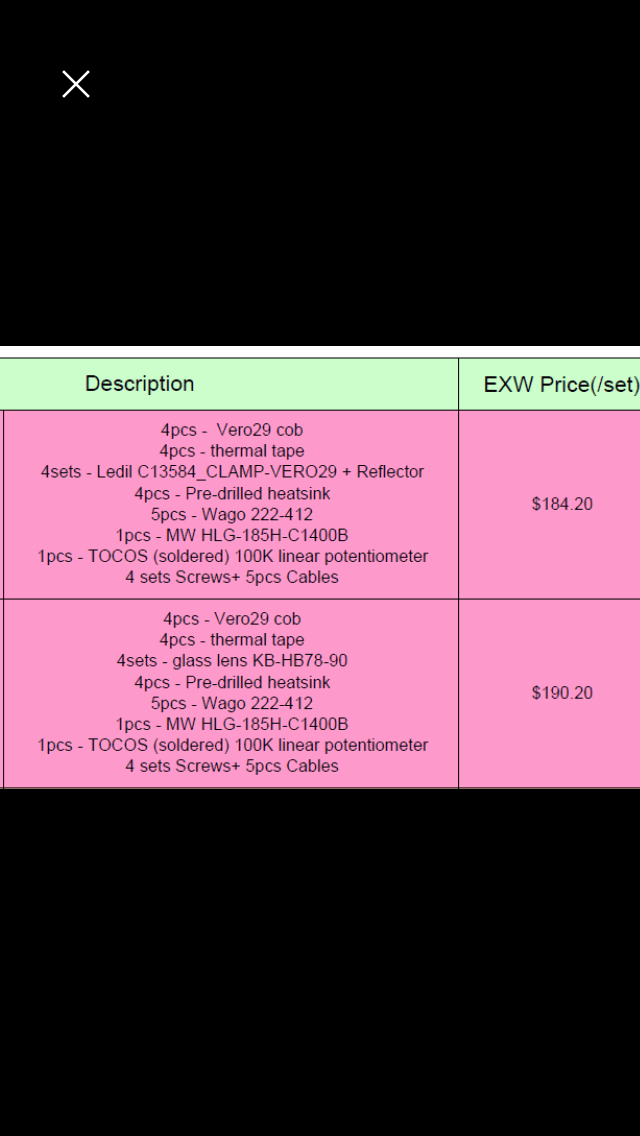

Exemple. 331€ avec frais de port (vu en direct avec le fournisseur et si passé outre la douane) 8 COB (kit complet en toff 2) clu48 1212 avec 4 en 3500k et 4 en 3000k. ( me restera à changer driver et COB d’ici 1ans ou 2 pour up ma config)

Je pense qu’il est de prendre un kit clu048 qu’un panneau chinois ...





Merci à vous pour vos réponses.



Smoke and peace ✌

Modifié novembre 20, 2017 par dadi974

[quantic_weed 51]

Salut merci d’être repasser pour donner des news.

Perso je connais les clu048 mais si équivalent a une Vero29 gen7, je prendrais plutôt la Vero qui reste a un prix raisonnable.

Pour ton up de config futur, si tu prend un KIT comme sur la dernière photo, pour UP de config je rachèterais a ta place simplement un nouveau KIT en complément de ce que tu as déjà qui seront encore en très bon état.

LED =  50000H , driver garanti 5 ans



++

[MistaFaya 76]



LED =  50000H , driver garanti 5 ans



++

Hi!



Les garanties ça s'applique uniquement quand le produit provient d'un distributeur agréé par le fabricant dont la liste est disponible sur le site...



++

[Indi-Punky 18 448]

Yop



Pour donner raison à quantic, effectivement alibaba est imbattable... moins cher que AliExpress.

Alibaba est la maison mère qui vend pour les pros sur des quantités allant de 1 à xmilliers

Aliexpress est la petite sœur réservé au particulier, normal que les prix soit plus chers.

[bf2222 223]

 avec 4 en 3500k et 4 en 3000k





Salut,



Je ne suis pas sur que cela serve de mixer du 3000K et du 3500K (surtout avec des CLU - regarde les courbes dans la doc). De plus comme les cob ne sont pas proche les unes des autres, tu n'auras pas un bon mélange des flux.



Je te conseille de faire dans le classique. Tout en 3500K 80cri (mixe) ou en 3000K 90cri (orienté flo).



Comme Quantic, je trouve les Véro meilleures et plus simple d'emploi que les CLU.



Bs,

[quantic_weed 51]

Salut, je suis pas un pro sur les garanti mais j'imagine que sur Alibaba vu que ce sont des grossistes ,ils sont casi tous agréé par le fabricant et que si tu passe par un intermédiaire ca n’enlève pas la garanti mais que c'est a l’intermédiaire de faire jouer sa garanti, non ?

Si tu as plus de détails sur ce sujet je serait heureux de t'entendre parler.



++

[dadi974 39]

Salut merci d’être repasser pour donner des news.

Perso je connais les clu048 mais si équivalent a une Vero29 gen7, je prendrais plutôt la Vero qui reste a un prix raisonnable.

Pour ton up de config futur, si tu prend un KIT comme sur la dernière photo, pour UP de config je rachèterais a ta place simplement un nouveau KIT en complément de ce que tu as déjà qui seront encore en très bon état.

LED = 50000H , driver garanti 5 ans



++

Re Quantic, normal que je repasse donner l’info,c’est l’échange Des cannaweedeur qui fait notre force

Modifié novembre 21, 2017 par dadi974

[bf2222 223]

Salut dadi974,



Pour 1m2, il te faut 9 cob (3 lignes de 3 cob) alimenté au plus à 50W (45W sera bien dans la pratique).



Les lentilles en verre ne servent à rien sauf à provoquer plus de chaleur. Si tu veux absolument des réflecteurs, prend des réflecteurs blancs en plastique.



Si tu veux absolument mixer des 3500K et 3000K, je te conseille cette disposition. Deux circuits : un de 5 cob, un de 4 cob. Si tu prend du 3000K, il faut les prendre en 90cri sinon cela ne sert à rien (les 90cri sont calées sur 630nm, les 80cri sur 600nm). Personnellement, tu as mon avis. Cela ne sert à rien de mixer 3000K/3500K. Par contre allumer qu'une partie des cob en cro, c'est ok bien que c'est mieux de toutes les allumer et les dimmer. Tu auras une meilleure répartition lumineuse.





Il faut mieux lister ce dont tu as besoins et demander à Kingbrite le prix de l'ensemble que de demander des "kit" mal adapté à ton besoin.



Fiche produit de la vero29 : https://www.bridgelux.com/sites/default/files/resource_media/DS93%20Vero%2029%20Array%20Data%20Sheet%20Rev%20A%2020160622.pdf



a+





EDIT : Pour les alims tu as deux choix.



Si 3/5 en dim = 1 x HLG-120H-C1400B + 1 x HLG-240H-C1400B + 2 x pot 100K

Si 9 en dim = 3 x HLG-120H-C1400B + pot 33K

Modifié novembre 21, 2017 par bf2222

[bf2222 223]

Au sujet des couleurs, je vous recopie ici un post intéressant sur le forum rollitup.



You need to look at the spectrums and see what the Kelvin and CRI ratings are affecting. General rule with LED, 80 CRI indicates the red peak is at 600nm. 90 CRI indicates the red peak is at 630nm. The result is 90 CRI having substantially higher levels of light in the 630-730 range than 80 CRI even when looking at 2700K -vs- 3500K for instance. Kelvin affects ratio between red and blue peaks but doesn't indicate ratio of red:deep red.

Deep red causes stretch in the vegetative period, therefore 90 CRI, even in a higher Kelvin such as 3500K 90CRI will be associated with more stretch (in veg). This is not necessarily a bad thing unless the grow will be in a cab with limited space. Most tents can handle whatever color temp you throw at them.

Typical old school HPS: 5% in the blue spectrum.
Typical 2700K 90CRI: 8% in the blue spectrum.
Typical 3000K 90CRI: 10% in the blue spectrum.
3000K 80CRI: 12% in the blue spectrum.
3500K 80CRI: around 15% in the blue spectrum.

In theory 2700/90 should produce shorter plants than HPS, not just because of the blue ratio but also because LED generally has less deep/far red than the HPS spectrum even in the case of high CRI.

Anything above 4000K when talking about LED achieves it's rating in part by shifting the orange/red peak toward green/yellow. Take a look at some 5600, 6500K spectral charts. Nothing necessarily wrong with green in the spectrum but orange/red provides the most efficient conversion of light energy to plant energy. It's questionable whether there is any point in going higher than 4000K when it comes to flowering a plant, or even vegging, not just due to the loss of orange/red but because there's no indication that boosting the blue ratio above 20% will further reduce vertical growth.

If testing was done that indicated 5600/6500 provided shorter plants, one would also want to look at plant mass, meaning they might end up shorter because there was less photosynthesis on a watt per watt basis. OTOH, if electrical use isn't a concern it might be worthwhile to do some testing with higher K samples since levels of deep red, though generally low at 70/80 CRI will be even lower at higher K temps... however I suspect the effect would be minimal...

3000K 80CRI, 3500K 80CRI, 3000K 70CRI will produce similar plant height. 2700K 90CRI, 3000K 90CRI (and likely 3500K 90CRI) will produce similar plant height.

High CRI is also associated with less stretch during the flowering period! More research needs to be done but that has been my observation.

In a test, full cycle with 90 CRI ended with plants being only 3-4 inches taller than 80 CRI full cycle, while 90CRI was a foot taller at the beginning of 12/12. With final full cycle plant height around 5 feet this comes out to about 5% difference. Plant height at the end of the veg period was about 25-30% difference.

Untested but, shortest plants possible, less or equal to 80 CRI in veg, and 90 CRI in flower. In theory this will result in shorter finish than running 80 CRI full cycle. For these reasons I suggest 4000K 80CRI for dedicated veg and 3000K 90CRI for dedicated flower.

It should be noted that observations are based on available data I'm aware of. Certain combinations are generally avoided that would be helpful in rounding out the testing data. If someone took one for the team and vegged with 3000K 70 CRI -vs- 6500K 70 CRI for instance and compared height -vs- plant mass, or compared plant height and yields between 3000K 90CRI -vs- 5600K 70 CRI for instance. @REALSTYLES has vegged with high K so he may have some input. Testing data seems to indicate around 5% increase in yield with 90 CRI samples over 80 CRI. More testing is needed in this area. Testing data also indicates reduced flowering times using high CRI. Because of the small variances and limited testing these results also need further validation. @The Dawg has played around with various samples so he may be able to provide some more insight.





http://www.rollitup.org/t/2700k-3000k-3500k-6500k-wtf.951462/#post-13848124

[dadi974 39]

Slt Bf,



Merci beaucoup pour ton aide,



Donc si je comprends bien le 3000k ne me servira à rien en therme de différence de rendement face à 9 COB EN 3500k. Au pire je rajouterai par la suite des far Red si je cherche à pousser ma FLO.



Donc le mieux est 9 COB 3500k cri 80 + 2 potards 1/100k + 2 driver pour dimmer 1x5 COB et x4 COB.(j’ai du mal à déterminer les driver dans ce type de config)

(50w chacune (pour commencer vu les €), me semble que c’est la meilleur plage de travail pour les 36v type C ce situ entre 50 et 60w ou maxi 70w ?)



Je vais profiter de tes connaissances

Modifié novembre 21, 2017 par dadi974

[bf2222 223]

Re,



Au pire je rajouterai par la suite des far Red si je cherche à pousser ma FLO.



Non, pas du far red (730nm) mais du deep red (660nm).



Donc le mieux est 9 COB 3500k cri 80 + 2 potards 1/100k + 2 driver pour dimmer 1x5 COB et x4 COB.(j’ai du mal à déterminer les driver dans ce type de config)
(50w chacune (pour commencer vu les €), me semble que c’est la meilleur plage de travail pour les 36v type C ce situ entre 50 et 60w ou maxi 70w ?)





9 x Vero29 type D 36V 3500K cri80 BXRC-35E10K0-D-73

9 x dissipateur Φ120mm*H70mm (40-50W)

3 x HLG-120H-C1400B

1 x potentiomètre de 33K

1 x résistance de 3.3K

9 x câbles Molex 68801-4085 pour Vero29



+ câble + wago + pate thermique + boîte plexo + cordon secteur



Prendre les Wago en France. Ceux que vend Kingbrite sont gros et obsolète.



Tu peux aussi travailler en actif avec des Arctic Alpine 64 PLUS + alim 12V + carte de contrôle ventilo mais c'est plus compliqué à monter.



Tu connectes les 3 drivers ensemble (lire les tutoriels stp) et tu dimmes l'ensemble des cob avec un seul potentiomètre.



Pour ta surface, travailler les cob à 45W/50W sera suffisant.





a+

Modifié novembre 21, 2017 par bf2222

[dadi974 39]

Re,



Tu déchires Bf! Encore merci ...

ça fait plusieurs semaine que je fait le tour du tuto de Phil et autre, mais compliqué à ingérer d’un coup..



D’ici début d’anne 2018 je devrais avoir fait ma commande et si j’ai un doute sur le montage je glanerai vos savoirs pour être sûr de ne pas faire une connerie ou mourrir au 1er allumage... LOL



Sincèrement merci



@++
