J'en ai 4 à brancher au total. En essayant sur un seul avant de tout câbler ça ne fonctionne pas. J'ai testé l'adaptateur et il fonctionne ( les fils sur la langue à l'ancienne ...).



Le fait d'avoir surement inversé les polarités en testant peut-il avoir grillé les ventilos ou les avoir mis en "sécurité" ? Le ventilo du CPU fait 0.25A

Salut,

Si ça peux t'aider Il m'est arrivé la même chose sur un des mes arctic alpine heureusement  j'en avait branché qu'un seul en inversant les polarités..

Depuis il a plus jamais fonctionné malheureusement donc j'en ai directement recommandé un neuf,ca va que c'est pas très chère.

Pour ce qui est des 2 autres fils tu peux les couper il seront pas utile,a la base ca sert a reguler la vitesse de rotation par rapport a la température du processeur sur pc il me semble.

@+ bye

Modifié par Green-CracK
Lien à poster
Partager sur d’autres sites

salut les amigos a voir ca peut être intéressant en fin pour moi du moins oui :)

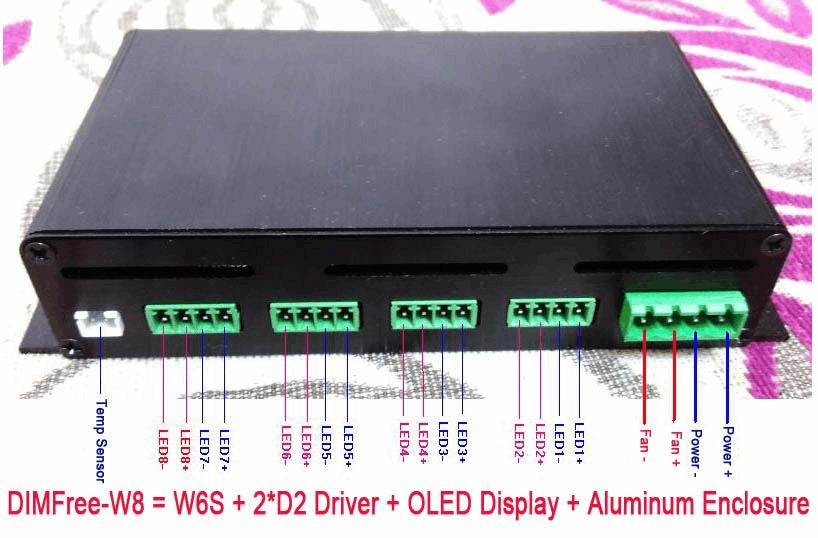

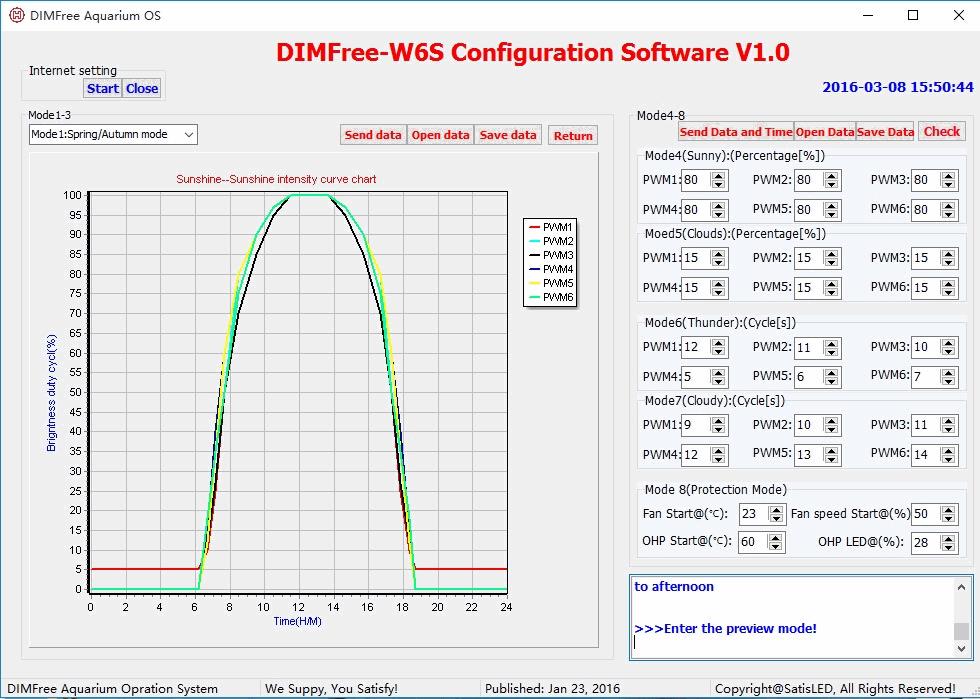

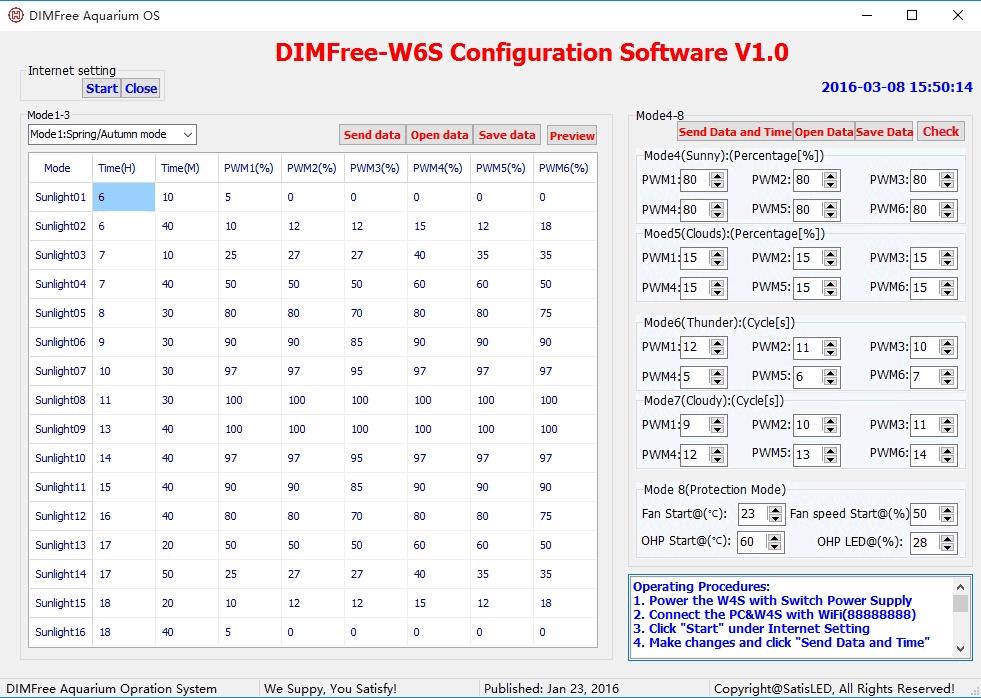

https://www.satisled.com/dimfreew8-8-channel-led-sunrisesunset-programmable-time-dimmer-controller-wifi-android-control_p5188.html





a plus les amigos et bon splif

Modifié par fredfred81
Lien à poster
Partager sur d’autres sites

Hello,





J'ai fait la connerie d'acheté un chinois "Mars Hydro 900" avez vous des avis sur le meilleur moyen de le customiser à la sauce de graumau5 ?



Ou pensez vous qu'il vaut mieux repartir sur de bonnes bases et acheté des drivers de bonne facture ?



Il y a 7 drivers me semble t il, capable de supporter une CXB3590 chacun .



Merci

Lien à poster
Partager sur d’autres sites

Salut !



Je pense avoir trouvé la solution ... j'ai racheté 4 ventilo de boitier de la meme taille que les ventilo CPU. J'ai j'ai essayé sur un seul, il ne fonctionne pas.

J'ai banché les 4 ensemble, ça fonctionne sauf celui sur lequel j'avais fait le test seul. On dirait bien que le transfo est trop puissant pour un seul ventilateur et le grille ....



Pour résulter fil du transfo avec bandes blanches sur le jaune du ventilo, et le , noir du transfo sur le noir du ventilo ...

Modifié par theblacksheep
Lien à poster
Partager sur d’autres sites

Hello,





J'ai fait la connerie d'acheté un chinois "Mars Hydro 900" avez vous des avis sur le meilleur moyen de le customiser à la sauce de graumau5 ?



Ou pensez vous qu'il vaut mieux repartir sur de bonnes bases et acheté des drivers de bonne facture ?



Il y a 7 drivers me semble t il, capable de supporter une CXB3590 chacun .



Merci

salut a toi

Apparemment c'est faisable regarde ca

Mais vu la taille des dissipateurs je suis pas sur que ce soit top



Amuse toi bien

Lien à poster
Partager sur d’autres sites

Yop les DiYeurs  :lol:



Je pense que vous connaissez tous Todo  :roll:  j'ai une petite question (à force de lire partout que le diy est plutôt "simple" à faire) :



Le Tgl Star 100 de todo à 229€ est composé uniquement de :



- Driver  : MW HBG 160 - 60B à           63€

- LED    : CREE CXB3590 à                 47 €

- Holder: Led 3590 à                               4€

- Sink    : 152100 à                                35€



Soit 149 € , il faut rajouter à cela une vingtaine (?) d'euro de fil électrique ou autre consommable  soit 169€ .



 Il y a donc 60 € de main d'oeuvre c'est bien cela ? (je suis noob en la matière, j'ai surement omis quelques chose  :lol: )



Pour le Tgl 220 (480€ en cob 3590)  c'est donc :



4 cob3590 (188€) + driver MW HLG 185 H C1400A ( 63€ ) + 4holder led (16€) + black large sink  (45€) +  consommable (fil electrique, ventilo, etc) 38€ soit 350€



Ce qui donne 480-350 = 130€ . Il y a donc 130€ de main d'oeuvre/marge sur le TGL 220  ?



Si les connaisseurs peuvent confirmer/infimer  :icon_confused:





ps: je conseil Todo  :roll:  service client très rapide/efficace/courtois, il ne pousse pas à l'achat et donne de bon conseils  :lol:



Merci de m'avoir lu, Tcho  :lol:

Lien à poster
Partager sur d’autres sites

Bonsoir à tous;



je viens de monter  2 rails de 4 x 3590 sans aucun probléme grace à ce forum.



Mais là j"ai un petit soucis.....



Pour un ami.... Je viens de monter 1 cob 3590 avec un driver meanwell HLG 60H 36 A .

A priori, rien de bien compliqué. Sauf que au moment de brancher.... RIEN !!!



J"ai testé en sortie du driver, j"ai 40.6

Directement aux bornes du holder  40.6



Donc , le driver a l"air ok...



Pensez vous que la cob peut avoir un défaut ????



Quelqu'un a t il eu le cas de cob deffectueuses... qui ne s"allument carrément pas ?



Merci pour votre aide

Lien à poster
Partager sur d’autres sites

Bonsoir à tous;



je viens de monter  2 rails de 4 x 3590 sans aucun probléme grace à ce forum.



Mais là j"ai un petit soucis.....



Pour un ami.... Je viens de monter 1 cob 3590 avec un driver meanwell HLG 60H 36 A .

A priori, rien de bien compliqué. Sauf que au moment de brancher.... RIEN !!!



J"ai testé en sortie du driver, j"ai 40.6

Directement aux bornes du holder  40.6



Donc , le driver a l"air ok...



Pensez vous que la cob peut avoir un défaut ????



Quelqu'un a t il eu le cas de cob deffectueuses... qui ne s"allument carrément pas ?



Merci pour votre aide



Yop :)



Je peux pas t'aider je suis tout noob  :roll:



Ton montage tu l'as fait en parallèle ou en série ? ( si tu peux me dire pourquoi :lol:  )



Tchao

Lien à poster
Partager sur d’autres sites

Salut,



Pas grave ... C"est sympa d"avoir lu. Ca réchauffe :)



Pour info... Pas question de serie ou parallele ici. Puisqu"il n"y a qu"une cob...



En theorie ya pas plus simple....Et ça marche pas  :shock:

Lien à poster
Partager sur d’autres sites

salut

pour ton probleme cob a tu essaye de l'allumer avec une grosse pile et deux fil a tester voir si s allume meme un peu

j ai pas encore rencontrer ce probleme peut etre cob morte faut pas trop toucher avec les doigt et peut se démagnétiser un truc comme ca il me semble

j espere t avoir aide un minimum

a plus amigo

Lien à poster
Partager sur d’autres sites

Bonsoir,



Probléme réglé aprés démontage et re-montage du holder et de la cob  :D



Sans doute un mauvais contact ( serrage peut-être un peu costaud...)



Merci Fredfred de t etre penché sur mes soucis...



Bises à tous

  • Like 3
Lien à poster
Partager sur d’autres sites
  • 2 semaines après ...

Bonjour à tous les cannaweedeurs !!!!!



N'ayant pas trop bien assimilé le calcul permettant de connaître la dissipation thermique d'un dissipateur, je demande une aide de votre part.



J'ai l'intention de monter des "CXB 3590 3500K° CD" alimentées à 700mA sur un dissipateur passif !

Elles tourneront donc à 23Watt me semble t-il...? Arrêtez moi si me trompe.

A cet ampérage, son efficacité énergétique est de 62 ou 64% je ne sais plus.



A partir de là il faudrait dissiper : 36% x 23 = Grosso merdo 9W de chaleur



Un dissipateur thermique à ailettes de 100x75x40 (hauteur)

poids 405g

la base fait 10mm

il y a 10 ailettes

Dissipation affichée à 1.5K/W



Peut t'il dissiper ces 9 Watts en passif ?



Je vous remercie de votre aide

Modifié par bastabox
Lien à poster
Partager sur d’autres sites

bonjour ,



voici mon devis mais j'ai quelque question. l'anglais n'etant vraiment pas mon fort je me permet de poser mes questions ici.



Thanks for your enquiry!

I am Vicky from KingBrite, nice to support you.



All is available in stock. The total cost as below:



9x CXB3590 3500K CD bin 36v is available in stock, unit price: 33usd/pcs;

9x Ideal 50-2303CR: 2.8usd/pcs;

1x Meanwell driver HLG-240H-C700A/B: 65usd/pcs; it can run 9-10 cobs at 36v, each led is 25w around.



6x CXB3590 3500K CD bin 36v is available in stock, unit price: 33usd/pcs;

6x Ideal 50-2303CR: 2.8usd/pcs;

1x Meanwell driver HLG-320H-C1400A/B: 86usd/pcs; it can run 6 cobs at 36v, each led is 50w around.



Pourquoi un drivers moins puissant pour 9 cob que pour 6 ?



quelle serait le meilleur choix ? le drivers type A ce sont ceux avec la petite vis ou le montage electro pour le variateur ?



j'hesite avec a prendre des reflecteurs qu'en pensez vous . ca sera monter sous des alpine actif .



merci d'avance



plop

Lien à poster
Partager sur d’autres sites

salut amigo

pour le driver a c est avec la vis de réglage interne et b faut un montage potentiomètre

réflecteur oui a 90°

pour le hlg 320 pour 6 cob perfect 6 a 1400ma environ 50w piece

pour le hlg 240 pour 9 cob la c est pas bon  seront a 700ma ( 25w piece )et pas 1400ma

conseil part sur des panneaux cob a chiffre pair (6.8.10.12 etc...)j ai l impression c est plus facile pour le choix des driver pour des cxb3590 biensur

j espere t avoir aider a + amigo

Lien à poster
Partager sur d’autres sites

Salut nemoxxx



Pour pouvoir t'aider à choisir la meilleure config il faut qu'on sachent quelle espace tu veux éclairé ?

Les réflecteurs sa dépend si tu a assez de hauteur



+

Lien à poster
Partager sur d’autres sites

ola !



pour la surface 110x110 et 50x150 .





par contre pas beaucoup de hauteur style 120cm max....



Pourquoi me propose t'il un  700 ma si plus il y a plus de cob a alimenter ?





merci d'avance

Modifié par nemoxxx
Lien à poster
Partager sur d’autres sites

Re



Comme ta pas beaucoup de hauteur,

Pour 110x110 avec 9 cobs je prendrais le hlg-320h-36A/B câblage en parallèle, +/-35w

Pour le 150x50 avec 6 cobs le hlg-185h-36A/B toujours en parallèle,.+/- 30w

Pas de réflecteur vu la hauteur



À+
