[Bartouche 175]

Salut madininagyal.



Ces drivers sont prévus pour du montage en //.



Pour le nombre de COB, tout depends a combien tu veux les alimenter :

- 2 COB à 1150 mA

- 3 COB à 766 mA

- 4 COB à 575 mA

- ......



@+

[madininagyal 30]

Salut madininagyal.



Ces drivers sont prévus pour du montage en //.



Pour le nombre de COB, tout depends a combien tu veux les alimenter :

- 2 COB à 1150 mA

- 3 COB à 766 mA

- 4 COB à 575 mA

- ......



@+



merci de ta réponse 2 cxb 1150 mA sa serait un bon rendement pr une box 60x60? vu que j'ai 4 cxb 3590 ms que 2 alpine 64+ pour une dissipation active et que je veux les utiliser pr faire de la croissance en fait je comprends pas trop quel sera la difference selon les differents niveau de mA

Modifié novembre 9, 2016 par madininagyal

[madininagyal 30]

pour mon futur espace floraison je vais prendre:





un mod 420 de northern grow light, c'est un chassis ou l'on peut mettre des cob avec des dissipateur pin(PIN heatsink en anglais, je ne connais pas le nom en français) ,



4 cxb 3590 36V 3500K ou 4 vero 29 3000k ,



un driver hlg-80H-1400b avec un potentiometre 100 ohms



dissipateur pin rond de minimum dia.130mm





le driver est déja commander



pour les cobs je pense opter pour les vero 29 vu le prix plus avantageux (100$ US le pack de 4) pour un minimum de perte comparé au cxb 3590 (corrigez moi si je me trompe je ne suis pas sur :s) mais je devrais trouver des lentilles compatible avec vu que les kingbrite que j'ai sont faite pour le cob cree



me reste a trouver une source pour les dissipateur pin vu que northern grow light est en rupture de stock jusqu'a fin novembre et si possible déja percer pour accueillir les cobs et leur lentilles si vous avez une bonne source je suis preneur



et question bete mais vaut mieux etre sur hein!!! lol



quelle tailles de vis aurai-je besoin et quel types?



pour le cable pour relier les cobs est-ce que du 18 awg est bon? sinon lequel prendre



quel taille et type de cable pour la prise électrique? et une source pour en acheter svp

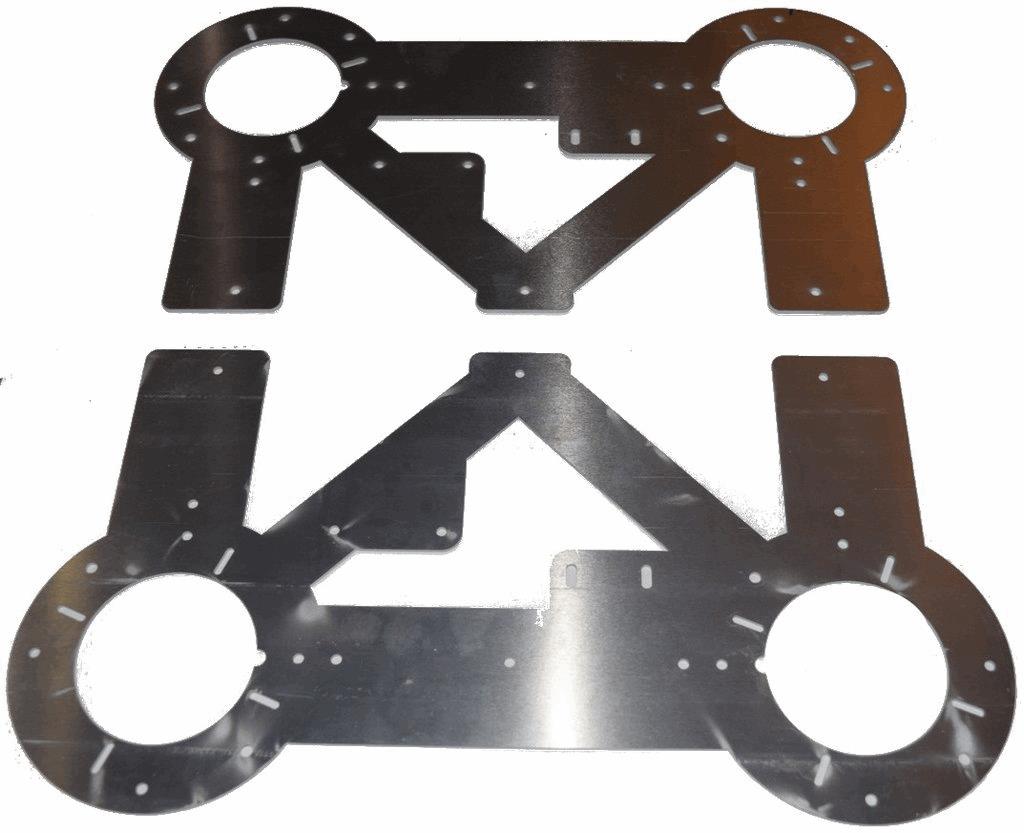

le chassis mod 420



le produi final que je cherche a accomplir















[s3mb 173]

Salut



Le driver r hlg-80H-1400b n'existe pas à ma connaissance, je suppose que c'est une erreur et que tu voulais dire hlg80h-36B comme sur la photo

Ce drivers est pour un montage parallèle, il founi ~80 watts, à toi de voir si tu veux 2 cobs à 40w, 3 à 26w ou 4 à 20w.

Mais à ta place je n'en mettrai que 2 sur un driver



Vicky de chez KB viens de m'envoyer les tarifs actuels des CXB3590 seul : 33$

Les Véro je ne sais pas

KB vend aussi des heatsink PIN

Le câble 18 awg c'est bon



Je te conseille pas trop le châssis que tu nous montre pour le prix avec frais de port ça va te coûter 5x moins cher d'acheter des cornières en alu au brico avec quelques trou et des rivets ou vise



À+

[Bartouche 175]

Salut.



Pour complémenter le message de s3mb, n'oublie pas la résistance 10khom et le potentiomètre c'est un 100 khom qu'il faut, le facteur 1000 peut être tres problématique....



Pour le reste tu as deja les réponses plus haut. Et surtout n'hésite pas à lire et relire le premier poste de phyl tout est très bien expliqué.



A plus.

[fredfred81 288]

salut

ce potentiomètre ferai l affaire





https://ledstore.volkalighting.com.au/analogue-1-10v-dimming-switch/







Analogue 1-10VDC Dimming Switch

· Compatible with most Clipsal and HPM Wall Plates

· Can be used with Meanwell HLG and LPF Series LED Drivers

· Dimensions: 25 x 25 x 32mm

  Fits into most standard wall plates.



The SDF-30 is an electronic 1-10V dimmer pot, which is compatible with the Mean Well HLG ‘B’ and LPF-D LED drivers.

Being a two-wire pot, all that is required is to connect them to the two dimming wires from the Mean Well LED driver.

No external power supply is required. By wiring the dimming leads in parallel the SDF-30 can be used to control multiple Mean Well LED drivers at the same.

The SDF-30 compatible with Clipsal and HPM (and probably other) switch plates, so they can be mounted in a standard architrave switch fitting.

They do not dim all the way to zero, so a separate on/off switch will be required.

https://www.meanwellaustralia.com.au/news/can-i-use-mean-well-led-driver-wall-plate-dimmer





a plus et merci d'avance les amigos

[madininagyal 30]

Salut

Le driver r hlg-80H-1400b n'existe pas à ma connaissance, je suppose que c'est une erreur et que tu voulais dire hlg80h-36B comme sur la photo

Ce drivers est pour un montage parallèle, il founi ~80 watts, à toi de voir si tu veux 2 cobs à 40w, 3 à 26w ou 4 à 20w.

Mais à ta place je n'en mettrai que 2 sur un driver

Vicky de chez KB viens de m'envoyer les tarifs actuels des CXB3590 seul : 33$

Les Véro je ne sais pas

KB vend aussi des heatsink PIN

Le câble 18 awg c'est bon

Je te conseille pas trop le châssis que tu nous montre pour le prix avec frais de port ça va te coûter 5x moins cher d'acheter des cornières en alu au brico avec quelques trou et des rivets ou vise

À+

Ok merci je comprends mieux , ms ms cxb c des 36v , vaut mieux que j'acheté des 72v non?



Pour le prix des vero 29 le pack de 4 est à 100$ cher northern grow light

https://northerngrowlights.com/collections/all/products/bridgelux-gen-7-vero-29-cob



Actuellement le châssis n'est pas du tt lourd contrairement au apparence et je ne suis pas du tout manuel donc on va vers la facilité ; )



J'ai envoyer un msg à Vicky pour les heatsink j'attend sa réponse merci du tuyau



Ps: le driver c un meanwell hgl-185h-c1400b j'ai eu un doute et je suis allez vérifié ma facture lol

Modifié novembre 10, 2016 par madininagyal

[madininagyal 30]

Salut.

Pour complémenter le message de s3mb, n'oublie pas la résistance 10khom et le potentiomètre c'est un 100 khom qu'il faut, le facteur 1000 peut être tres problématique....

Pour le reste tu as deja les réponses plus haut. Et surtout n'hésite pas à lire et relire le premier poste de phyl tout est très bien expliqué.

A plus.

C'est moi qui me suis mal exprimé ms c'est bien le bon que j'ai pris , j'aI eu ma confirmation de cutter et j'ai déjà ma résistance je l'ai prise en même temps que les potentiomètre vu qui m'avait averti à l'avance quand je passais commande mais merci quand même au moins sa servira à quelqu'un qui lira le sujet

[madininagyal 30]

salut

ce potentiomètre ferai l affaire





https://ledstore.volkalighting.com.au/analogue-1-10v-dimming-switch/







Analogue 1-10VDC Dimming Switch[/size]

· Compatible with most Clipsal and HPM Wall Plates[/size]

· Can be used with Meanwell HLG and LPF Series LED Drivers[/size]

· Dimensions: 25 x 25 x 32mm[/size]

  Fits into most standard wall plates.[/size]



The SDF-30 is an electronic 1-10V dimmer pot, which is compatible with the Mean Well HLG ‘B’ and LPF-D LED drivers.[/size]

Being a two-wire pot, all that is required is to connect them to the two dimming wires from the Mean Well LED driver.[/size]

No external power supply is required. By wiring the dimming leads in parallel the SDF-30 can be used to control multiple Mean Well LED drivers at the same.[/size]

The SDF-30 compatible with Clipsal and HPM (and probably other) switch plates, so they can be mounted in a standard architrave switch fitting.[/size]

They do not dim all the way to zero, so a separate on/off switch will be required.[/size]

https://www.meanwellaustralia.com.au/news/can-i-use-mean-well-led-driver-wall-plate-dimmer[/size]



téléchargement.jpg[/size]



a plus et merci d'avance les amigos[/size]

Merci du lien g déjà un mais sa peut servir pour de futur projet si je suis satisfait et celui ci requiert une résistance ou on peut s'en passer?

[Bartouche 175]

Ok merci je comprends mieux , ms ms cxb c des 36v , vaut mieux que j'acheté des 72v non?

Oulaaaa non surtout pas. Ton driver HLG-80H-36B fournit, comme son nom l'indique une tension de 36V. Donc il faut absolument que t'es COB soient aussi en 36V.



Ça serait quand même pas mal que tu recherche par toi même. Car là c'est quand même des questions plus que basiques que tu pose......

[madininagyal 30]

Oulaaaa non surtout pas. Ton driver HLG-80H-36B fournit, comme son nom l'indique une tension de 36V. Donc il faut absolument que t'es COB soient aussi en 36V.



Ça serait quand même pas mal que tu recherche par toi même. Car là c'est quand même des questions plus que basiques que tu pose......



crois tu vraiment que si j'avais pas chercher déja, j'aurai demander de l'aide??? tu pense que je me retrouve avec 2 driver sur les bras alors que si j'avais demander avant j'aurai éviter cette erreur et acheter juste un que jaurai monté en serie donc excuse moi si cela n'est pas basique pour moi, je pourrai te poser des questions medicale qui sont sont basique pour moi ms que meme en faisant des recherche tu aurai du mal a comprendre... quand tu sais pas ou que tu comprends pas tu demande a quelqu'un qui connait!!! le but d'un forum c''est le partage d'idée  et d'information non? le sujet c'est bien comment monter ses propre panneaux non? si sa te derange tu ne reponds pas tout simplement mais merci de l'information peace

[s3mb 173]

Yo



madininagyal toutes les réponses à n'importe quelles questions ce trouve dans ce topic de 44 pages

Tu ne trouve pas que trouvé les reponses par toi même n'est pas plus valorisant que si ont répondais simplement à tes questions ?



Pour faire simple les cxb3590 en 72v oubli

Le hlg-185h-c1400 ira bien pour 4 cxb3590 en série, pour des vero29 faut demandé confirmation mais sa dois passé tout juste



+

Modifié novembre 10, 2016 par s3mb

[phyldafghan 2 599]

Salut,



4 Vero 29 en 36V ne passeront pas sur un 185H-1400 ; il manque 3-4V au driver pour pouvoir fournir la tension nécessaire à ces Bridgelux en série.

C'est pour ça que je conseille généralement des drivers pour COB en parallèle, car on peut claquer autant de puces qu'on veut avec ce montage (dans la limite de la rentabilité du machin, bien entendu).



Et oui, toutes ces infos sont bien dispos dans le guide ; s3mb et Bartouche ont parfaitement raison : les réponses à vos questions sont explicitées, surtout des trucs basiques comme différence entre alim' série ou parallèle.

Désolé, mais pour moi l'argument "c'est trop spécialisé comme truc, si moi je te parlais de mon domaine tu serais perdu" ne tient pas la route ; à un moment : toute la doc' est dispo ici ou sur le net ; il suffit de chercher et de lire un minimum.
Et puis à un moment : comment espérer monter un truc propre, si vous ne comprenez rien à ce que vous faites ...?

Après, faut savoir à quel niveau d'implication on se situe...



Donc : apporter un complément d'informations, quand il y a un doute : bien sûr qu'on est là pour ça et oui, c'est bien le principe d'une communauté... c'est quand même un domaine relativement "technique", donc je peux comprendre que certaines notions puissent paraître obscures ; mais à la fin c'est pas de la physique nucléaire non plus : il s'agit juste de brancher des sources de lumière sur une alimentation !

Donc comprenez aussi que rabâcher à chaque nouvelle page les même notions de base, à la fin ça devient un peu lassant pour les membres qui s'impliquent pour faire évoluer cette solution d'éclairage.



Donc pour eux et pour l'ensemble de la communauté : merci de faire un petit effort et de prendre le temps de comprendre où vous mettez les pieds, simplement en lisant la première page de ce topic ; je me suis donné du mal pour compiler tout ça et le rendre accessible, donc à vous de faire le reste !



++



PS : pour en revenir à ce dimmer 0-10V : oui, il est parfaitement adapté au dimming d'un driver Meanwell type B et non, il ne nécessite pas de résistance anti court-circuit.
Après, ça coûtera toujours plus cher qu'un montage avec potentiomètre + résistance...

Modifié novembre 10, 2016 par phyldafghan
Erreur driver MW type A/B

[s3mb 173]

PS : pour en revenir à ce dimmer 0-10V : oui, il est parfaitement adapté au dimming d'un driver Meanwell type A et non, il ne nécessite pas de résistance anti court-circuit.

Après, ça coûtera toujours plus cher qu'un montage avec potentiomètre + résistance...

type B Phyl



+

[phyldafghan 2 599]

Re,



chui fatigué, moi... t'as raison amigo ; j'édite...



++

[animalxxx 7 654]

Yop



Question du soir :



Pour 3-4 cob, en souhaitant pouvoir les pousser un peu ( 80w, voir plus , donc driver 240/320w, voir plus ), j'avais d'abord pensé au montage pour la continuité de service ( // de tête ) , mais si jamais un cob crame, la puissance est repartie sur les autres cob, donc selon le rad ça risque d’être juste non? (sans oublier la chauffe des autres cobs/efficience)

Donc il vaudrait mieux partir sur du 'oneclak-allclack' ( ) / montage série ?



Ou alors le montage // reste valable à condition de le dimmer ( mais perte d'efficience aussi je crois)?



++

[s3mb 173]

Salut animalxxx,



J'ai pensé à sa pour mes futur panneaux, et dans mon cas ;

Un Hlg-185-36A qui fourni 5,2 ampère

Je compte mettre 4 cxb3590 dessus ce qui ferai 1300ma, 45w

Si j'ai un cob qui pète, j'aurais 1733ma, 60w

Avec des heatsink pin de 150mm sa ira niquel mais pas si 2 cob lâche, ce qui fera 2600ma, 90w

Dans mon cas je vais mettre des mini fusibles de 2 ampère sur chaque cob

Donc si j'ai un cob qui lâche, mon panneau fonctionnera toujours mais à 60w par cob et si un deuxième lâche, tout les fusibles saute et donc tout s'éteint lol



Voilà faut adapté à chaque configuration mais l'idée est là

Un exemple de mini porte fusible https://m.ebay.com/itm/Impermeable-Robuste-Mini-Porte-Fusible-A-Lame-en-Ligne-/121841928526?nav=SEARCH



à+

Modifié novembre 10, 2016 par s3mb

[Bartouche 175]

Salut s3mb.



Je ne sais pas ce que tu en pense, mais je te conseille plutot ça :

https://www.conrad.fr/ce/fr/product/646716/Porte-fusibles-etanche-SD-4S/?ref=detview1&rt=detview1&rb=1



Ça fait un poile moins chere et plus propre.



Pour ceux que ca interesse, ca existe de 1 à 8 pôles. Moi je vais me prendre le 6 pôles.

[pit88 16]

Bonjour à tous

Je compte me monter un système avec 6 cob cree cxb 3590 monte sur pin fin heatsink de 150mm. Quel cornière alu me conseillez vous pour soutenir tout ca ? 2mm depaisseur suffira ?



Bonne journée a tous

[fredfred81 288]

salut les amigos

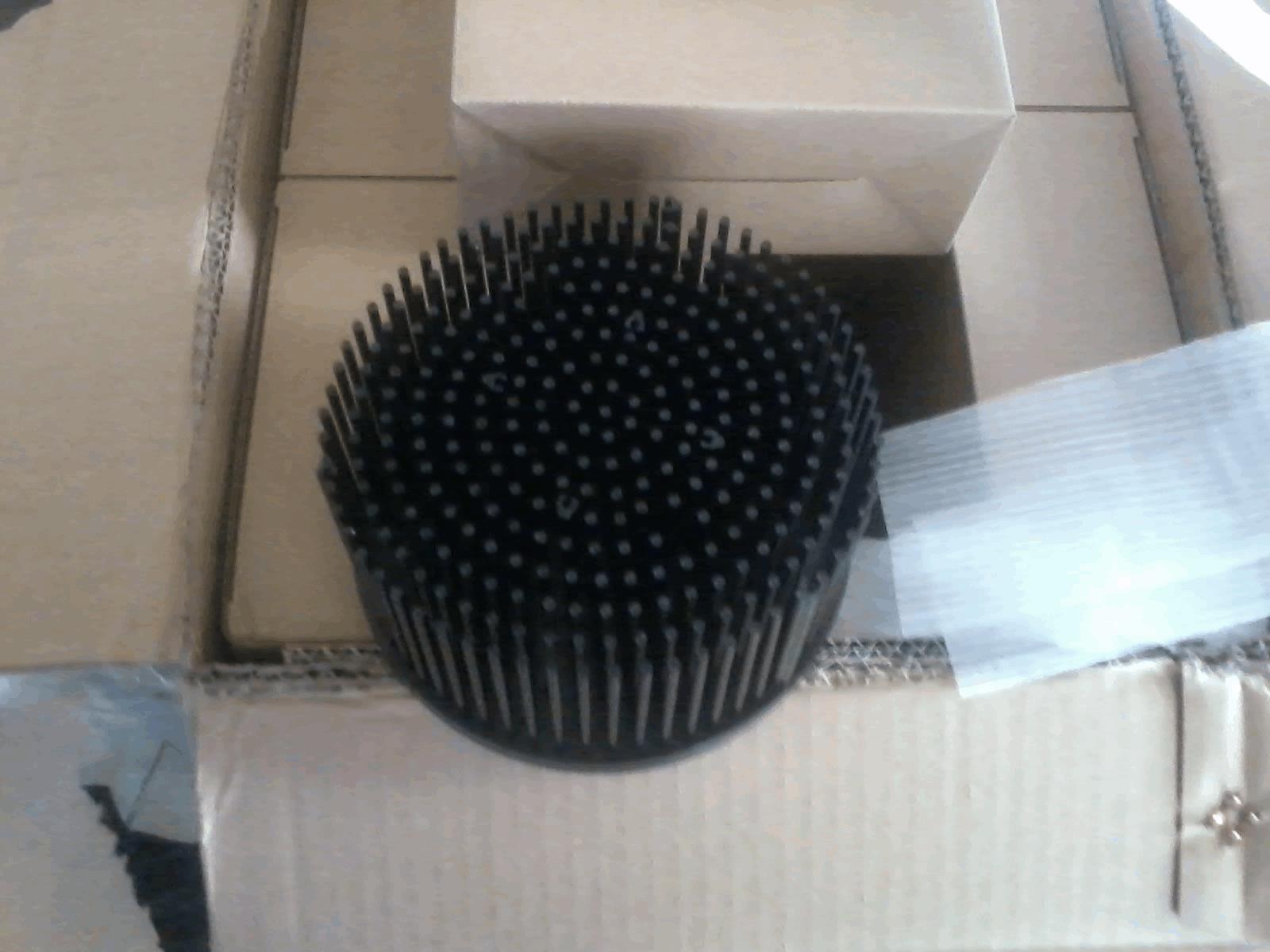

recu les 15 pin heatsink en 180mm de chez aliblabla et merci vivi





pour les cornieres pit88 oui 2mm c est bon



en complement des 15 cxb 3590 mis sur 3 hlg-240 c 1400ma



une question pour les techniciens ?????????



je voudrai rajouter comme sur le canopy 10 de mau5 des led 3w cree xp-e solderless  ( 60 led )





et la j'ai un bug sur le choix du driver ???????? j ai rien compris le mieu c est quoi  ????



https://www.rapidled.com/mean-well-se-350-48/

https://www.rapidled.com/mean-well-lrs-350-36/



car le tout va être branché sur un contrôleur makersled





merci les amigos et mercy phyl et la communauté led pour cette section qui aide beaucoup de monde

Modifié novembre 17, 2016 par fredfred81
