molexcree 0 Posté(e) juin 11, 2020 Partager Posté(e) juin 11, 2020 Bonjour, J'aimerais votre avis pour un projet diy pour un espace de 40x40x120 avec 4 cobs ~ 20w/cob J'ai penser au matériel suivant: Mousser.fr CMA1516 3500k cri 80 ref: CMA1516-0000-000NOHOA35H Holder cxa15.. , cxb15.. ref 180560-0001 Driver ELG 100 C700A Elpro.org Moduled micro 8630-B Amazon.com Pâte thermique gd900 Leroy Merlin cornière alu, fil électrique 0,5mm, vis J'aimerais savoir si ce projet est viable? Le driver est compatible avec les 4 cma1516 en série ? Les dissipateur sont t'il assez gros pour du 20w ? Est quel vis faut t'il pour le holder ? Merci et a bientôt. Lien à poster Partager sur d’autres sites
BigMath 84 Posté(e) juin 13, 2020 Partager Posté(e) juin 13, 2020 Bonjour @molexcree Perso je prendrais les CMA avec un CRI de 90 Pour le driver un ELG 75 C500 sera exploité à quasi 100% et te donnera env 70W ce qui est largement suffisant pour 40x40. Pour les heatsink, le mico 8650 ne coute pas tellement plus cher mais dissipera mieux. @+ Lien à poster Partager sur d’autres sites
molexcree 0 Posté(e) juin 19, 2020 Partager Posté(e) juin 19, 2020 Le 6/13/2020 à 1:10 PM, BigMath a dit: Bonjour @molexcree Perso je prendrais les CMA avec un CRI de 90 Pour le driver un ELG 75 C500 sera exploité à quasi 100% et te donnera env 70W ce qui est largement suffisant pour 40x40. Pour les heatsink, le mico 8650 ne coute pas tellement plus cher mais dissipera mieux. @+ Bonjour, Merci @BigMath pour ton avis mais déménagement bientôt qui me laissera la place a 1m2 je vais laisser le 40x40 pour l'instant. Autre question que vaut aujourd'hui les led chez kingbrite Alibaba ? A++ Lien à poster Partager sur d’autres sites
pizza_jice 95 Posté(e) juin 28, 2020 Partager Posté(e) juin 28, 2020 coucou , je me monte un nouveau panneau , j'ai une question en électricité , je me suis déjà fait un éclairage led , 1 prise électrique -> 2 alim MEAN WELL HLG-480H-C2100B -> sur le même potentiomètre et chacun des 2 alim ont 2 panneau led. ( cable 2.5" ) donc les 2 cables de 2.5 sont trop rigide ,et pas du tout pratique dans la tente et avec un whatmettre a la prise ,sa tire au max 870w. donc ma question ,puis-je relier les 2 sorties mean well ensemble sur un cable de 1.5" et mettre un dée pour relier les 4 panneau a l’intérieur ? -> câble plus souple ,et moins de bordel les 2 sont sur le même potentiomètre ,donc je ne pense pas avoir de problème de ce coté la reste relier les 2 alimentation en sortie sur 1 dés ( les 2 + ensemble ,et les 2 - ensemble ? ) cela ne va pas causé de problème ? ( si je pause la question ,c'est que sur google ,j'ai vue des résultat d'image ou c'est pas OK les branchement en parallèle sur des led. et conseille de le faire en série ,ce qui ne m'attire pas du tout ) quelque conseil ? merci a vous. Lien à poster Partager sur d’autres sites
Heka 5 623 Posté(e) juin 28, 2020 Partager Posté(e) juin 28, 2020 (modifié) plop! Citation donc ma question ,puis-je relier les 2 sorties mean well ensemble non c'est quoi les panneaux ? tu travail a quel tension ? parce que, je pense que le 2.5mm² c'est pas utile a priori ... @+ Modifié juin 28, 2020 par Heka 1 Lien à poster Partager sur d’autres sites
pizza_jice 95 Posté(e) juin 28, 2020 Partager Posté(e) juin 28, 2020 (modifié) coucou , panneau diy strip de samsung 301H 100w x 2 par radiateur ( radiateur de 1.2m ) tension c'est du 220v ... ( deja gouté ,si je touche sa châtaigne ,et en courant continue j'ai même pas envie de testé je pense que c'est rip ) j'ai bien noté le non, ,j'ai bien fait de m'abstenir ?? merci de ton aide bb Modifié juin 28, 2020 par pizza_jice Lien à poster Partager sur d’autres sites
Heka 5 623 Posté(e) juin 28, 2020 Partager Posté(e) juin 28, 2020 plop! ben tu peux descendre au 0,75mm² (ou 18 AWG) ça suffit pour les 3.5A qui passent dans le circuit ... @+ 1 Lien à poster Partager sur d’autres sites
pizza_jice 95 Posté(e) juin 29, 2020 Partager Posté(e) juin 29, 2020 bsr , bon tout tourne ,et j'ai rien cramé ? merci de l'info @Heka 480w / 220v = 4 A effectivement. reste le 1er coup ,j'ai pas réalisé ,et comme il y avais les grosses alim et courant continue et n'y connaissant rien (je me suis laissé impressioné part les alim ) et voulu assuré le coup avec du 2.5 .... reste 860w de led pour du 1m2 x 2m4 c'est léger du coup.... merci encore de ton aide en tout cas bb Lien à poster Partager sur d’autres sites
Heka 5 623 Posté(e) juin 29, 2020 Partager Posté(e) juin 29, 2020 plop! Citation voulu assuré le coup avec du 2.5 .... dans le principe tu as eu raison, dans le doute vaux mieux bétonné, dans ce sens la ce n'est pas un souci technique en soit ... ? @+ Lien à poster Partager sur d’autres sites
MrCoconut 2 935 Posté(e) juillet 1, 2020 Partager Posté(e) juillet 1, 2020 (modifié) Yo les ledeux, Je me ferais bien un spot special croissance, j'ai deja tout sauf la puce (driver HBG-60-1400 , radiateur , holder) j'hesite entre une CXB3590 5000k (70 , 80 , 90 CRI ?) ou 6500k ( CXB3590-0000-000N0HCD65E 80 CRI) mais je me demande si 6500k donnera de meilleurs resultats ou si c'est too much ? A moins que d'autres puces adaptables sur ce driver seraient mieux, je ne suis pas tres au fait de ce qui est sorti dernierement, j'ai deja des CXB3590 et j'en suis satisfait du coup j'ai regardé de ce coté mais il y a peut-etre mieux ou moins cher, l'ideal serait que je puisse faire la cro de 3x plants dans du 3.5L avec un seul spot. Que me conseilleriez vous ? a+ Modifié juillet 1, 2020 par MrCoconut Lien à poster Partager sur d’autres sites
Bartouche 175 Posté(e) juillet 1, 2020 Partager Posté(e) juillet 1, 2020 Salut les DIY-COBers Juste pour vous remettre dans la situation. Je me suis fait un panneau pour la croissance fin 2017 / début 2018. A l'époque, ce topic ne faisait "que" 37 pages.... Puis j'ai hélas été contraint de stopper toute mon installation au bout d’à peine 6 mois. Durant ces 6 mois, le panneau m’a entièrement donné satisfaction. Surtout le fait de pouvoir dimmer sur une plage aussi étendue (j’ai pris un B), c'est le top. Puis j’ai complètement laissé tomber la culture. Juste une session out tous les ans et nada. Mais cette époque est derrière moi et je peux enfin reprendre l’horticulture d’intérieur. Du coup, vu que j’ai maintenant de la place et des finances, je compte revoir mon set-up de fond en comble. Et forcement l’éclairage va en faire partie. Hé hop, ni une ni deux, je retourne à la première page de ce -on ne le dira jamais assez- superbe topic. Et je m’aperçois que pas mal de chose ont changées. Bien sûr pas la base, mais les détails et comme le diable se cache dans les détails…. Je refais mes petits calculs : nouvelle tente de 1.2 x 1.2 donc 480 à 720 W. Puissance ✅ Je remarque que le montage parallèle est déconseillé (c’est pourtant ce que j’avais fait sur mon panneau croissance). Type de montage ✅ J’attaque le dimensionnement du couple driver+COB . Et je ne sais pas si c'est idem chez vous, mais ici le bien pratique outil en ligne de CREE (http://pct.cree.com/dt/index.html) ne charge pas... Du coup, je m’arrache un peut les cheveux. Heureusement que Phyl, avait pris la peine (Toujours à la première page de ce toujours aussi bon topic) de faire des tableau de performances. Du coup, j'avoue, j'ai ai profité pôur zieuter en loosdé les propositions de configuration J’en trouve une qui me plait, la 12 COB avec 3 driver HLG185H-C1400B de 200 W. 4 COB par driver 35.75 V par COB, c’est franchement pas mal. Drivers ✅ Retour aux COB. Je look chez CREE entre la 3070 et la 3590. Bon, ba bingo,ca sera une CXB3590. COBs ✅ Bon ba ca y est, je sais ce qu'il me faut, y a plus qu'à, mais du coup ça fait « que » 600 W. Ma question est donc, est-ce que c’est vraiment inutile de passer sur un 16 COB + 4 drivers ? Ça ferait pile poil 1 cob par carré de 30 x 30. Je cultive depuis longtemps en sucettes aéro. Là je vais passer en aéro HP. Questions subsidiaires, j’ai lu ici et là des postes où il est question de quantum board (QB). Ça vaut le coup de regarder ou c’est kifkif bourricot par rapport au COB ? Dernier truc, je me demandais donc s’il fallait que je remplace la pâte thermique de mon panneau croissance ? Vu que rien n’a fonctionné pendant 2 ans. Ha oui j'oubliais, concernant les commandes en Chine il faut compter combien de frais de douane ? Car je voudrais comparer avec un distributeur en Europe. Et vu le montant, je risque bien de passer à la casserole. Bien à vous et merci d'avance du temps que vous prendrez pour me répondre Bart'che. Lien à poster Partager sur d’autres sites

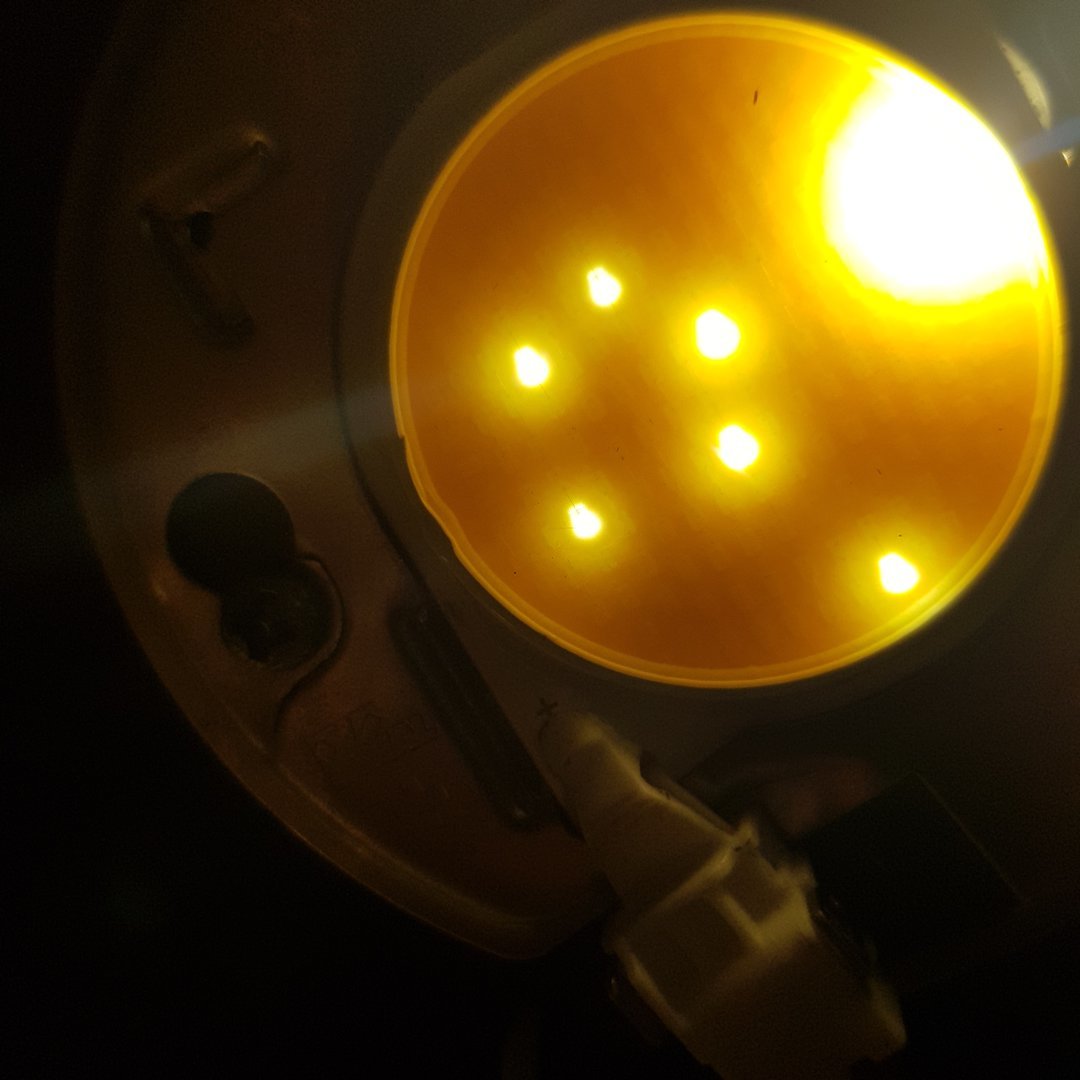

totoloope 8 Posté(e) juillet 2, 2020 Partager Posté(e) juillet 2, 2020 (modifié) Bonjour les copains ! Je reviens vers vous pour un problème avec une cxb3590 : après avoir changé la pâte thermique mon installation ne fonctionne plus. Donc je test les 4 cob une par une et je réalise que la dernière s'allume partiellement, environ 10% du rond jaune. C'est déjà arrivé ? Est elle morte ou c'est un problème de connexion ou de nettoyage ? merci à vous ! Pour être plus précis il y a un point qui s'allume sur le côté et des têtes d'aiguilles qui s'allument et s'éteignent sur le reste du rond comme des étoiles. ca fait flipper ! Modifié juillet 2, 2020 par totoloope Précision Lien à poster Partager sur d’autres sites
totoloope 8 Posté(e) juillet 4, 2020 Partager Posté(e) juillet 4, 2020 Une petite photo pour éclaircir mes paroles. Après avoir changé une deuxième fois la pâte thermique je pense qu'elle est définitivement HS. Lien à poster Partager sur d’autres sites
Le Sultan 2 211 Posté(e) juillet 7, 2020 Partager Posté(e) juillet 7, 2020 Salut o/ Question débile : c'est possible de déporter les drivers hors de la box pour limiter la chaleur ? C'est 2 rampes CXB3590x4 (une montée en série l'autre en //) et une CLU058-1825x3 en série . Merci d'avance , Vibes Lien à poster Partager sur d’autres sites
PierreRichard 4 137 Posté(e) juillet 7, 2020 Partager Posté(e) juillet 7, 2020 il y a 52 minutes, Le Sultan a dit: Salut o/ Question débile : c'est possible de déporter les drivers hors de la box pour limiter la chaleur ? C'est 2 rampes CXB3590x4 (une montée en série l'autre en //) et une CLU058-1825x3 en série . Merci d'avance , Vibes Yop, perso c'est ce que je fais depuis des années avec mon radeau Vero29 sans aucun souci. Câble en 2.5² de trois mètres si mes souvenirs sont bons. Vu comment les drivers Meanwell chauffent (des HLG 185H C1050B chez moi) ça doit représenter un gain non négligeable. Peace 1 1 Lien à poster Partager sur d’autres sites

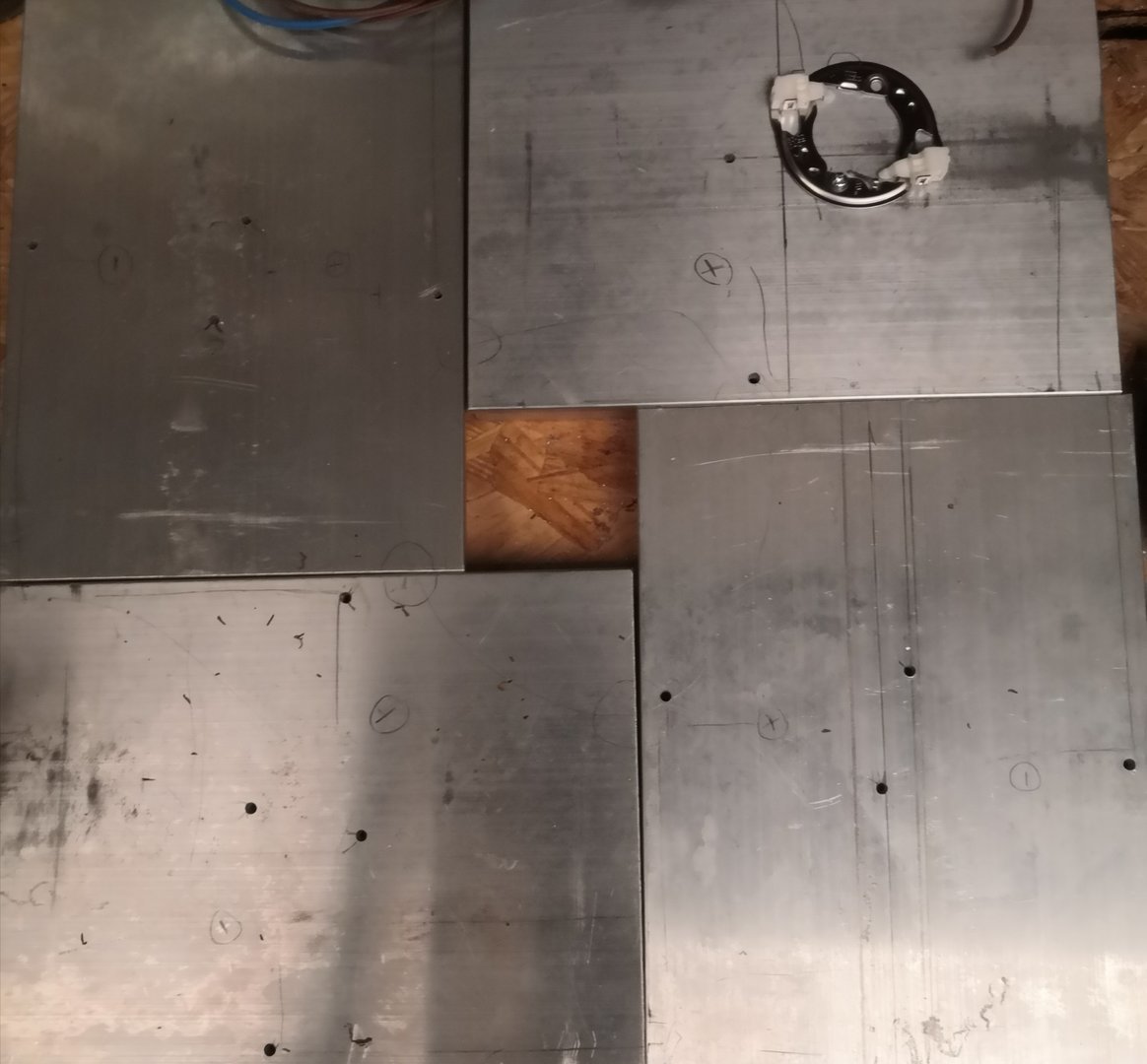

tizi59 17 Posté(e) juillet 7, 2020 Partager Posté(e) juillet 7, 2020 Bonsoir les ledeux J'ai une petite question je vais disposer mes dissipateurs thermique comme ceux-ci, faut-il par sécurité relier les 4 à la terre ou juste 1 suffira ? Merci d'avance. Lien à poster Partager sur d’autres sites
Heka 5 623 Posté(e) juillet 7, 2020 Partager Posté(e) juillet 7, 2020 plop! si ils sont solidaire mécaniquement, un seul point de mise a la terre suffit ... @+ Lien à poster Partager sur d’autres sites
tizi59 17 Posté(e) juillet 7, 2020 Partager Posté(e) juillet 7, 2020 (modifié) il y a une heure, Heka a dit: plop! si ils sont solidaire mécaniquement, un seul point de mise a la terre suffit ... @+ Merci, pas vraiment il vont juste se toucher Je pense que je vais relier les 4 par sécurité Modifié juillet 7, 2020 par tizi59 Lien à poster Partager sur d’autres sites
Le Sultan 2 211 Posté(e) juillet 7, 2020 Partager Posté(e) juillet 7, 2020 Yepa @PierreRichard , merci bien camarade Du coup en plus de gagner en t° ça allègera le tout , avec le temps les cornières alu de mes rampes ont commencé à plier ^^ Vibez Lien à poster Partager sur d’autres sites
tizi59 17 Posté(e) juillet 16, 2020 Partager Posté(e) juillet 16, 2020 Salut les gars j'ai une question qui va sûrement vous paraître bête mais j'ai acheter un transfo type B, je ne compte pas mettre de potentiomètre et laisser les câbles volant ( isolé), le transfo tournera t-il à 100%? Merci et bonne journée Lien à poster Partager sur d’autres sites
