Hachishmoneynador 51 Posté(e) juin 26, 2018 Partager Posté(e) juin 26, 2018 Yop le wattage et différent 60w +- pour le clu038 et 120w +- pour le clu048 Peace Lien à poster Partager sur d’autres sites
Sir_Koï 0 Posté(e) juin 26, 2018 Partager Posté(e) juin 26, 2018 il y a 5 minutes, Hachishmoneynador a dit: Yop le wattage et différent 60w +- pour le clu038 et 120w +- pour le clu048 Peace Ah ouais d'accord, donc x2 clu048 (240w) me suffiront amplement vu que j'ai un petit espace (60x50x210) Lien à poster Partager sur d’autres sites
Hachishmoneynador 51 Posté(e) juin 26, 2018 Partager Posté(e) juin 26, 2018 (modifié) Yop ! il y a 4 minutes, Sir_Koï a dit: Ah ouais d'accord, donc x2 clu048 (240w) me suffiront amplement vu que j'ai un petit espace (60x50x210) C'est le maximum donc mieux vaut les faires tourner a 80w @Heka Encore merci des précision sur le driver je regarde les fiches fabriquant et je regarde bien qui peut bien monter a 38v Peace ! Modifié juin 26, 2018 par Hachishmoneynador Lien à poster Partager sur d’autres sites
Heka 5 803 Posté(e) juin 26, 2018 Partager Posté(e) juin 26, 2018 (modifié) yo! Hachishmoneynador, chez nos amis chinois, il est préférable de se fournir chez les vrais spécialiste en solution led (il y en a chez ali, pas les marchants de "growlight" hein ...) n’achète chez eux que du driver dont ils te fournisse les datasheet du truc ... Sir_Koï, un cob ça s'utilise de préférence autour de la valeur typique annoncer par le fabricant, qui n'est pas sa valeur nominal (le max supportable par le cob) ps: j'ajoute que cette valeur typique (annoncer dans le datasheet) et la valeur considérer par les ingénieurs qui ont conçu le cob (des mec qui savent de quoi ils parle ...) comme le meilleur rapport "rendement énergétique/efficacité lumineuse" @+ Modifié juin 26, 2018 par Heka 1 Lien à poster Partager sur d’autres sites
Sir_Koï 0 Posté(e) juin 26, 2018 Partager Posté(e) juin 26, 2018 (modifié) il y a 18 minutes, Heka a dit: Sir_Koï, un cob ça s'utilise de préférence autour de la valeur typique annoncer par le fabricant, qui n'est pas sa valeur nominal (le max supportable par le cob) @+ Merci heka pour ces précisions apparemment tu as l'air de t'y connaître donc je profite de ton savoir vu que j'ai un petit espace 50 sur 60 combien de LED pourrais-je mettre ? Et combien en wattage me faudrait-il ? Je pensais que 2 clu48 suffiront? Je suis aussi adepte de Ali, par contre un peu perdu en ce qui concerne les LED les alim, ventilation passive, active? Tu aurais une idée du prix de revient d'un ensemble pour 2 leds clu48? Modifié juin 26, 2018 par Sir_Koï Lien à poster Partager sur d’autres sites
Heka 5 803 Posté(e) juin 26, 2018 Partager Posté(e) juin 26, 2018 plop! il est d’usage de considérer un rapport surface/watts autour de 30w/ft² (30*30cm) ce rapport fait consensus depuis un bon moment déjà avec de la bonne led. pour ta surface tu a besoin d'un peu plus de 100w, que tu peux répartir comme ça t’arrange, c'est ce que tu a envie de faire dessous (mode de culture) et tes conditions (hauteur disponible, gestion climatique , ext) qui doivent orienté tes choix, a partir du moment ou tes choix sont cohérent ça va bien marché ... @+ Lien à poster Partager sur d’autres sites
Sir_Koï 0 Posté(e) juin 26, 2018 Partager Posté(e) juin 26, 2018 il y a 46 minutes, Heka a dit: plop! il est d’usage de considérer un rapport surface/watts autour de 30w/ft² (30*30cm) ce rapport fait consensus depuis un bon moment déjà avec de la bonne led. pour ta surface tu a besoin d'un peu plus de 100w, que tu peux répartir comme ça t’arrange, c'est ce que tu a envie de faire dessous (mode de culture) et tes conditions (hauteur disponible, gestion climatique , ext) qui doivent orienté tes choix, a partir du moment ou tes choix sont cohérent ça va bien marché ... @+ Thanks Lien à poster Partager sur d’autres sites
Hachishmoneynador 51 Posté(e) juin 27, 2018 Partager Posté(e) juin 27, 2018 Yop ! Je reviens vous embêtez ! Je cherche un driver bas de gamme pour 1 clu048 Celui ci convient t'il ? le version 50w dc 27-38v Driver Peace Lien à poster Partager sur d’autres sites
Invité Gurdil_Cul_Brillant Posté(e) juillet 3, 2018 Partager Posté(e) juillet 3, 2018 Bien le bonsoir les ledeux, J'ai une confirmation à demander si quelqu'un à le temps... Pour couvrir un espace de 120*60 une rampe de 4*cbx 3590/ 80cri/ 3500ks alimenté par un HLG-240H-C1750B (50w par cob?) suffisent ou il faut doubler le setup? Bien à vous, A+++ Lien à poster Partager sur d’autres sites
Heka 5 803 Posté(e) juillet 3, 2018 Partager Posté(e) juillet 3, 2018 yo Gurdil! avec un HLG-240H-C1750B , 4 cxb3590 doivent passer mais c'est limite .... a 1750mA le cob sera a 62/63w environ. en terme de puissance c'est correcte pour ta surface, mais la répartition dans ton rectangle ne sera optimum ... @+ Lien à poster Partager sur d’autres sites
Invité Gurdil_Cul_Brillant Posté(e) juillet 3, 2018 Partager Posté(e) juillet 3, 2018 Coucou @ Heka: il y a 24 minutes, Heka a dit: yo Gurdil! avec un HLG-240H-C1750B , 4 cxb3590 doivent passer mais c'est limite .... a 1750mA le cob sera a 62/63w environ. en terme de puissance c'est correcte pour ta surface, mais la répartition dans ton rectangle ne sera optimum ... @+ Merci copain Ok pour le limite je prend plus grand? je voulais mettre chaque Cob sur un Pre-drilled heatsink: Φ180mm * H70mm (for 95-105W) c'est correct en full passif? et pour l'optimal c est 2*4 cobs mais à puissance moindre? genre avec un HLG-240H-C700B (30w/cob ?) ? ou encore 2*HLG-240H-C1750B pour 62w/cob et 500w de led (c'est abuser là non?) Un idée pour le meilleur rapport prix optimisation ? Mais ça coûte un bras ... plus la grande box à faire faut que je vendes des organes et que je me prostitue pour le coût.... Les leds c'est super mais tellement de possibilités, étant néophyte ont s'y perd, je galérais moins sur le choix des ampoules Hps....lol ok je sors... A+ les amis Lien à poster Partager sur d’autres sites
Heka 5 803 Posté(e) juillet 4, 2018 Partager Posté(e) juillet 4, 2018 yo ! si tu dois faire la box, est tu obliger de la faire avec ce format rectangulaire ? parce que un rectangle aussi "allonger" c'est surtout bien adapté aux longs tubes fluo par exemple, sinon c'est compliqué de répartir de façon homogène la lumière la dedans ... Citation l'optimal c est 2*4 cobs mais à puissance moindre? en gros oui ... Citation Un idée pour le meilleur rapport prix optimisation ? ben il y a divers approches/solutions possibles, comme tu dis le led c'est une offre pléthorique et souple qui peu s’adapté a beaucoup de situations (ou pas ...) c'est ta situation et tes objectifs perso qui doivent orienté tes choix, par exemple la hauteur dispo dans la box, le/les mode(s) de culture que tu envisage, ta problématique climatique, l'importance des nuisances sonores, ext, ext ... il n'existe pas de solution "idéal", seulement un compromis a trouver, " l'optimisation" consiste surtout a recherché celui qui est bien adapté a ta situation (c'est lui qui te donnera les meilleurs résultats ...) la lumière c'est avant tout une question de géométrie dans l'espace, ou tout n'est que rapports et proportions ... par exemple, si tu souhaite faire travailler les cobs a 30w, il n'est pas utile de sortir les gros cxb, il y a sur les marché des cob mieux placer et moins cher pour ce travaille ... (qui dit moins puissant, dit dissipateurs plus petit donc moins cher aussi ...) la led hélas est encore une solution "cher", il conviens effectivement de mener une vraie réflexion pour aller vers un juste investissement .... une approche "low-cost" mais performante est envisageable, une dissipation active c'est performant pas cher mais bruyant, on peut aussi gratté sur les drivers, ext ... Phyl a fait un super boulot sur ce topic, je t'invite a lire et relire son guide, c'est important parce que, pas de choix cohérent sans une compréhension des principes technique de base @+ Lien à poster Partager sur d’autres sites
Invité Gurdil_Cul_Brillant Posté(e) juillet 5, 2018 Partager Posté(e) juillet 5, 2018 Coucou la commu, @heka: Merci à toi je vais continuer à potasser ça mais j'avoue ça du mal à rentrer A plus Lien à poster Partager sur d’autres sites
chauvelu 1 934 Posté(e) juillet 5, 2018 Partager Posté(e) juillet 5, 2018 Bonjour les jeunes, salut Gurdil, c'est papy, Si tu t'orientes sur 4 COBs, en 1400, le HLG-185H-C1400 convient très bien. Tu peux diminuer de manière significative l'intensité du courant donc la puissance du COB en croissance, et l'augmenter jusqu' 1550-1600 mA en floraison. Mais Heka a raison, quatre COBs au-dessus d'un rectangle allongé, ce n'est pas l'idéal. Il faut jongler avec la hauteur/surface éclairée pour irradier ton rectangle. Si tu trouves l'équation puissance lumineuse/pénétration/hauteur du COB, je suis preneur. Je suis équipé pour mesurer mais plus encore à fumer ma beuh à l'ombre par ces chaleurs. En regardant les fiches techniques Cree, tu constateras que leurs gros COBs ne sont pas prévus pour fonctionner correctement à trop faible intensité, aussi un CXB 3590 à 0.7 A c'est donner de la confiture à un cochon. Pfff, je trouve ta surface 120*60 vraiment merdique à éclairer facilement avec des gros COBs. Il va falloir qu'ils fonctionnent avec davantage de puissance et davantage de hauteur, ça me laisse un peu perplexe. Quatre COBs, six COBs, ça commence à faire un investissement assez conséquent. À un moment, il faut se décider, et en utilisant le matériel, se rendre compte de ce qu'il faudrait modifier. Hélas les modifications envisagées dépassent toujours le budget. Quant à la solution Isled, même en DIY en ne prenant que les cartes c'est bien plus cher que du gros COB. Pétard en gestation pour tous. 1 Lien à poster Partager sur d’autres sites
Heka 5 803 Posté(e) juillet 5, 2018 Partager Posté(e) juillet 5, 2018 (modifié) yo mon papy ! Citation Si tu trouves l'équation puissance lumineuse/pénétration/hauteur du COB, je suis preneur. ben c'est pas compliqué, ça passe par le rapport qui existe entre l'intensité de ta source "Candela" et le coefficient de proportionnalité du stéradian "sr" (en gros l'angle d'ouverture de ton cône de projection) ce rapport définie la quantité de lux ( ou fc, ou encore ppfd) que tu pose a une distance donnée dans ce stéradian . Citation Pour une source lumineuse isotrope uniforme, l'intensité lumineuse Iv en candela (cd) est égale au flux lumineux Φv en lumens (lm),divisé par l'angle solide Ω en stéradians (sr):Iv (cd) = Φv (lm) / Ω (sr) pour une source orthotrope tel le led: L'angle solide Ω en stéradians (sr) est égal à 2 fois pi fois 1 moins le cosinus de la moitié de l'angle du sommet du cône θ en degrés (º):Ω (sr) = 2π (1 - cos (θ / 2)) Iv (cd) = Φv (lm) / (2π (1 - cos (θ / 2))) Alorscandela = lumens / (2π (1 - cos (degrés / 2))) L'éclairement Ev en lux (lx) est égal au flux lumineux ΦV en lumens (lm) divisé par 4 fois pi fois le rayon carré de la sphère r en mètres (m):Ev (lx) = ΦV (lm) / (4⋅π⋅r 2 (m2)) je ne fournie pas l'aspirine si tu cherche un peu, on trouve sur le net des calculateurs pour tout ça (j'ai arrêter l'aspirine ...) Citation En regardant les fiches techniques Cree, tu constateras que leurs gros COBs ne sont pas prévus pour fonctionner correctement à trop faible intensité, aussi un CXB 3590 à 0.7 A c'est donner de la confiture à un cochon. le cob a 0.7A fonctionne très correctement, c'est pas un problème (en dehors d'éventuels variation chromatique) en fait le fabricant pense comme toi (confiture aux cochons), il considère simplement que le rapport "encombrement/cout/efficacité lumineuse" n'est plus bon ... si il nous propose une gamme de cobs étendu ce n'est pas juste pour multiplier les références, ça a un vrai sens technique/géométrique ... ces gens la vendent de la lumière et des solutions d'intégration, ça ne ce réduit pas seulement au simple rendement ... @+ Modifié juillet 5, 2018 par Heka 1 Lien à poster Partager sur d’autres sites
chauvelu 1 934 Posté(e) juillet 6, 2018 Partager Posté(e) juillet 6, 2018 Bonjour les jeunes, clin d'oeil Heka, c'est papy, Je suis allé à la pêche aux informations sur la lumière, ça va faire un peu de lecture. Il y a 19 heures, Heka a dit: ça ne ce réduit pas seulement au simple rendement ... Si si, dans ma tente ça se réduit au rendement. Pétard à 20 centimes pour tous. 1 Lien à poster Partager sur d’autres sites

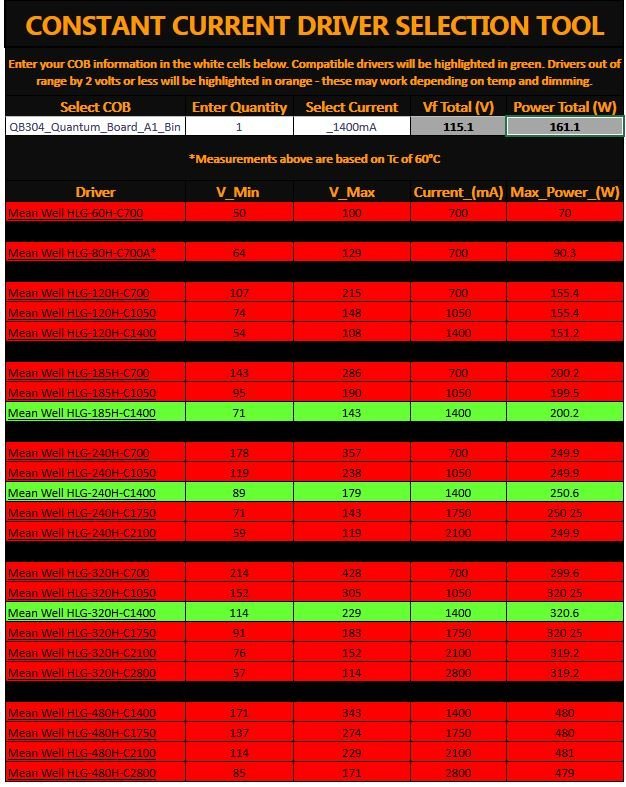

PierreRichard 4 141 Posté(e) juillet 10, 2018 Partager Posté(e) juillet 10, 2018 Salut à tous, En me penchant sur un peu sur les composants nécessaire à la conception d'un mini panneau QB304 en supplément, je suis tombé sur ce petit outil super pratique pour ma mémoire de poisson rouge: http://ledgardener.com/cob-led-driver-selection-tool/ L'outil couvre les COB Bridgelux, Cree, CLU, Luminus et les Quantum boards, pas de module Chilled Growmaus pour le moment malheureusement. Il est probablement déjà passé ici mais au cas ou, il permet de vous indiquer le driver CC qui correspond le plus à votre choix de setup. Par exemple dans mon cas, je voudrais un driver capable de gérer un panneau QB304 seul drivé à 1400ma (+- 150W) => Du coup d'après votre expertise (moi perso je suis largué) les choix proposés vous semblent cohérents ? Peace 1 Lien à poster Partager sur d’autres sites
Alreadytaken 139 Posté(e) juillet 10, 2018 Partager Posté(e) juillet 10, 2018 Bonjour Tu pourrais en mettre 2 dimmé légèrement sur un 320 H sinon le 240 H et le 320 H ne présentent pas grand intérêt a par si tu rajoute d'autres leds Seul, il vaudrait mieux choisir le 185 H c 1400 Ce n'est que mon avis =) Cheers 1 Lien à poster Partager sur d’autres sites
PierreRichard 4 141 Posté(e) juillet 10, 2018 Partager Posté(e) juillet 10, 2018 Bonjour Alreadytaken, Merci pour ta réponse, c'est bien ce qu'il me semblait pour le 320 et le 240H, overkill pour mon setup d'un seul petit panneau. J'ai encore un driver neuf qui traine chez moi, faut que je check ses capacités sinon le petit Mean Well 185H. Peace Lien à poster Partager sur d’autres sites

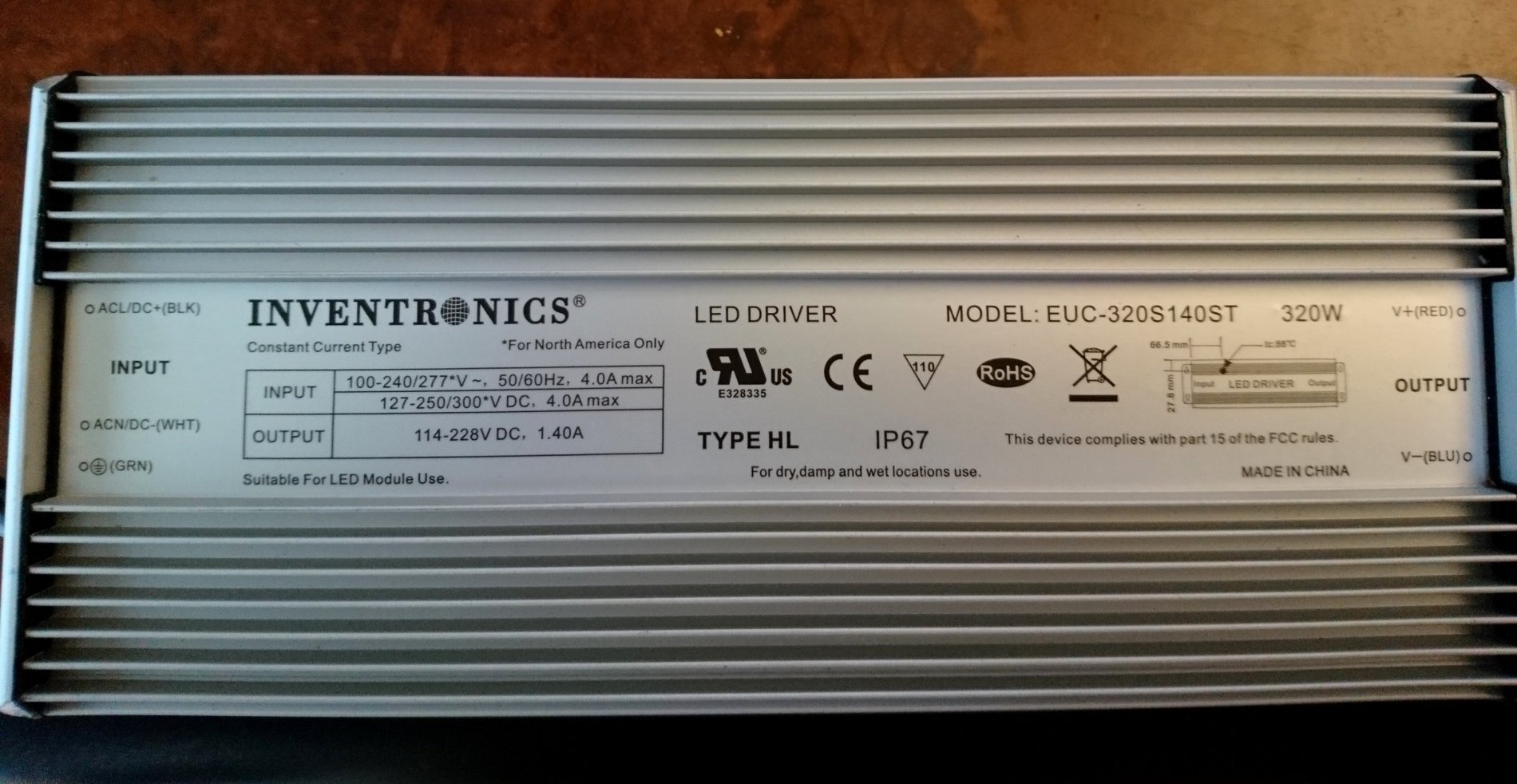

PierreRichard 4 141 Posté(e) juillet 11, 2018 Partager Posté(e) juillet 11, 2018 (modifié) Yop, J'ai retrouvé ce fichu driver (bien planqué à la cave suite à mon déménagement) et ce n'est pas un "petit" en fait: 320W et 1400mA, c'est du lourd. Je pense que je vais repenser mon panneau Vero 29 et passer de dix à 5 COB et de 1050mA à 1400mA. Plus petit mais plus puissant, 1 cob en 3000K° et 4 en 4000K°. Je perdrais 80W dans ma box au total mais chaque source serait un peu plus intense. Et du coup, j'aurai deux HLG185H-C1050B (200W) à redispatcher pour mes 5 COB restants et pour une Quantum board. Plus qu'à sourcer une Quantum dernière gen et son dissipateur thermique, plus simple à dire qu'à faire. Peace Modifié juillet 11, 2018 par PierreRichard 1 Lien à poster Partager sur d’autres sites
