salut

j ai pas trop compris ou tu voulais en venir avec ton raisonnement

mais oui c est sur P=UI ,donc si tu diminu I ou meme U tu baisse la conso

le cos n est a prendre en compte qu en alternatif

[Invité Speddy GANGA]

en fait le cos (n) on s'en tape vue qu'on ne peut pas le changer même en alternatif, il dépend d'EDF. Mais oui c'est claire j'ai oublié qu'on était pas en alternatif pour les leds puisque on un transfo qui le transforme en DC.

Ce que je voulais expliquer c'est que si je met un dimmer, et que je réduit l'intensité traversant mes leds. elles consommeront moins et vont donc envoyer moins de lumens certes. mais si on regarde de plus près :

(Les chiffres sont factices, c'est juste pour illustrer...)



cas 1: I=350mA admettons quel consomme P=1W, elles envois 50lumens.

cas 2: I=700mA admettons que cette fois P = 2W, elles envois 90lumens.



si je fais le ratio lumen/conso et bien dans le cas numero 1 elles sont plus efficace car elle dégage 5lumens par watts de plus...

Donc oui il y aura moins de lumens pour les plantes, mais premièrement les leds chauffent moins, donc moins de chance de claqué, deuxièmement l'efficacité est améliorer.





Dans l'idéale il vaut donc mieux mettre 2x plus de leds avec une intensité plus faible. Car pour la même consomation tu auras plus de lumens...

Le problème c'est que les leds sont chères... donc on les fou au max.

le mieux étant de partir sur des cree de très bonnes qualité avec une intensité à 350mA et là on obtient un rendement en terre de lumen par watts bien supérieur au HPS, mais une lampe qui coute dans les 5euros le watt... donc environ 400euros pour ton panneaux. (il serait en revanche bcp bcp plus efficace).



Au final c'était juste pour atterima qui pensait que l'efficacité des leds diminués quand on les "dimme". Mais si j'ai bien compris le fonctionnement des leds, c'est plutôt le contraire.

Modifié juin 8, 2013 par Speddy GANGA

[Deshaut 94]

ok j ai compris ce que tu voulais dir

je vais essayer de trouver des info sur le rendement des led par rapport a l intensité:si les lumens sont proportionnel a i,tu peux mettre plus de 40leds sur un driver 700ma ,en 2 série de 20



Pour la tempé ,j avais oulié de repondre

le rendement max des led est a 25°C mais elles fonctionnent jusqu a 55°C

[Invité Speddy GANGA]

LOL je viens de regarder sur satisled. c'est même pas les meilleur bain de cree. les coolwhite envoie 126lumen à 350mA.

Les epistars envoient entre 140 et 160 à 750mA autant dire la même chose. en plus les epistar à 750mA sont à leur limites alors que les cree peuvent monter jusqu'à 1000mA.

En gros une cree en 750MA explose complètement les epistars. puisqu'elles va moins chauffer, avoir un meilleur rendement, et comme elle est de meilleur qualité elle résistera plus longtemps etc... Mais elle coute 2euros au lieu de 0,70c



en même temps mon HPS lache 33000lumens pour 250W soit 132lumens par watts contre environ 126 pour les cree (en supposant qu'elles consomment 1W à 350mA) et contre moins 80 lumens pour les epistars... les leds de meilleur qualité sont encore trop chère. mais bon c'est pas vraiment comparable vue que sur les 33000 lumens de l'HPS il y en a pas mal dans le vert et donc inutile en terme de PAR



A+

[Invité Speddy GANGA]

Oui mais attention, si il y a un truc qui déconne tu auras 40leds de grillé... c'est pour ça qu'on préfère monter des petites séries... Où alors tu protèges tes boucles avec une diode zener, j'ai vue ça chez saddhu. son tuto est excellent.



Du coup, en restant sur la même consommation, et en mettant plus de leds tu gagne sur tout les point :

ça chauffe moins, il y a plus de leds donc meilleur répartition lumineuse, plus de lumens dégagé, et comme tu les montes en dérivations et bah tu paye pas de nouveau transfo donc si tu as déjà les leds de dispo faut juste rajouté les leds zener pour protéger le circuit...



Par contre là où je ne suis pas du tout calé c'est sur la pénétration lumineuse, elle doit siminuer en "dimmant" les leds je pense... et ça c'est déjà beaucoup plus emmerdant.

je dis ça car les leds 1W sont bien plus efficace que les 3W mais leur pénétartion est trop faible pour nos plantation... les leds 3 et 5W semble être le meilleur compromis.

Sinon tu peut rajouter des lentilles 80° ça augmentera la pénétration pour compenser. mais là du coup tu à une perte de lumens car ils sont "filtrer" et en plus ton mélange du spectre sera moins bon...



Les leds c'est un truc qui te rend fou de complexité... les lumens, la conso, les lentilles, le spectre, la diffusion, la répartitions, les dissipateurs etc... ça n'en fini jamais.

Dans tout les cas ton panneaux est déjà bien non? test le et en fonction de ce qui va pas tu en refait un nouveau la prochaine session, tu peux tout récupérer de toute façon...



edit : putain j'avais pas vu que c'était toi le fou furieux qui avait fait le jdb avec le placard ultra automatisé de partout... T'es un OUF!!! bravo... (ne maitrisant pas du tout ce genre de technologie, moi je pars sur du arduino vu que pour la programmation j'ai des profs d'infos à dispo et que je suis pas mauvais en java donc python ça doit pas être bcp plus dur)

du coup t'as du te foutre de ma gueule quand je faisais mes petites explications d'electro LOL.

bah j'espère ça servira quand même au gens qui passeront par là. car les leds avec satisled c'est vraiment simple et pas chère.

Ton jdb va montrer à bcp de gens que pour 50euros on peut avoir soit un tès bon complément à une HPS soit carrément remplacer une ampoule CFL 125W. enfin tu nous diras si il est efficace.

mais je n'en doute pas

Modifié juin 8, 2013 par Speddy GANGA

[Deshaut 94]

Salut a tous



N ayant pas encore fini le placo qui accueillera le panneau 37leds , j en ai fait un autre plus petit destiné a mon mini placo bouture actuel



la configue:17 leds=>4 bleu ,5 blanche,8 rouges

conso environ 35W

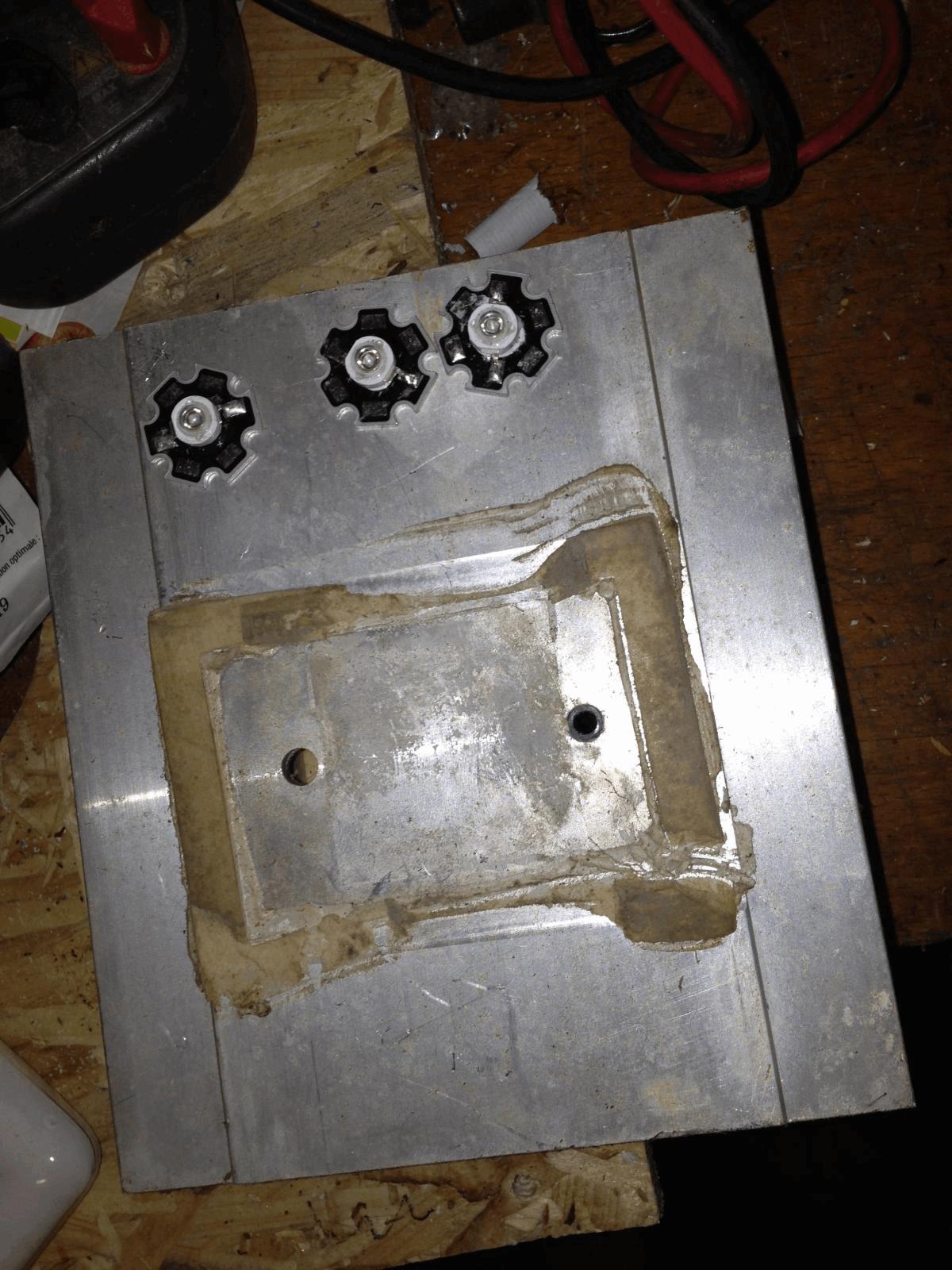

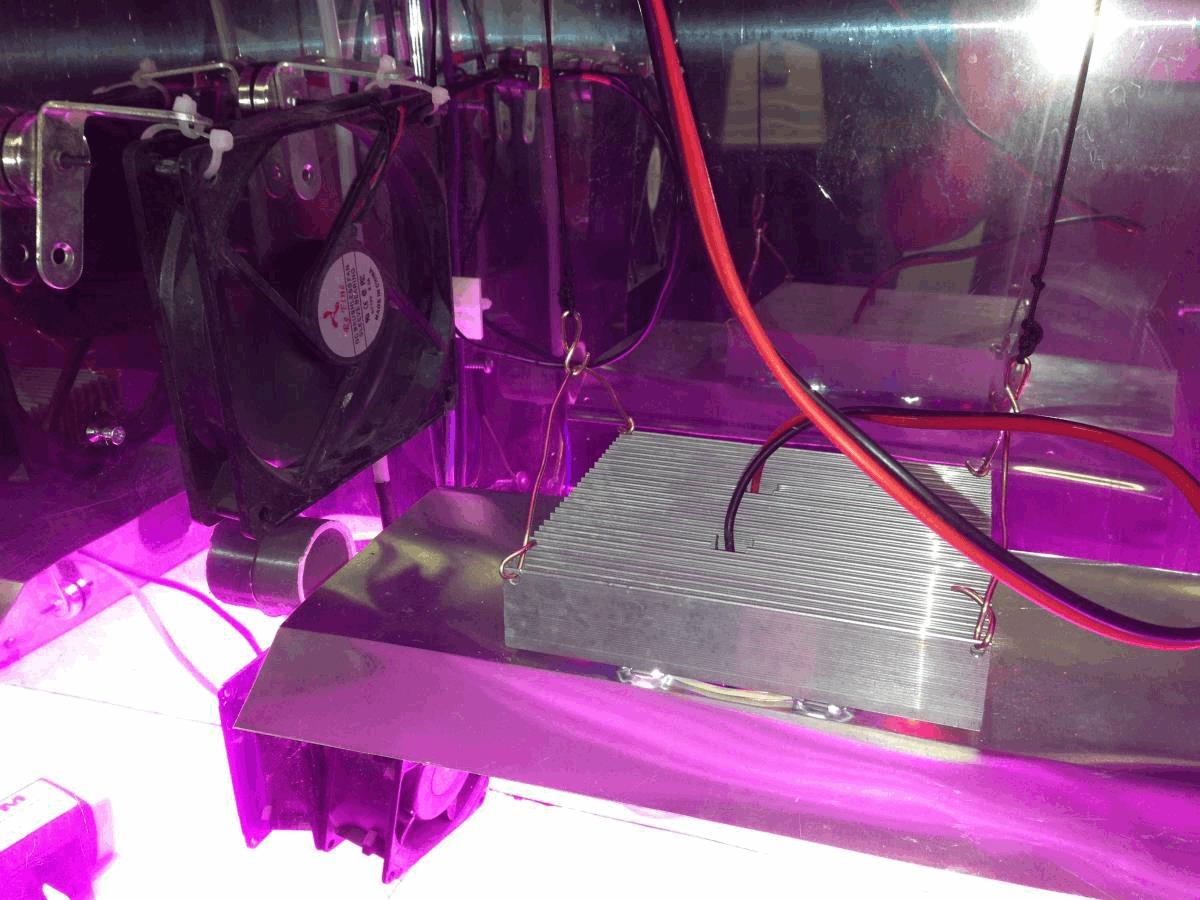

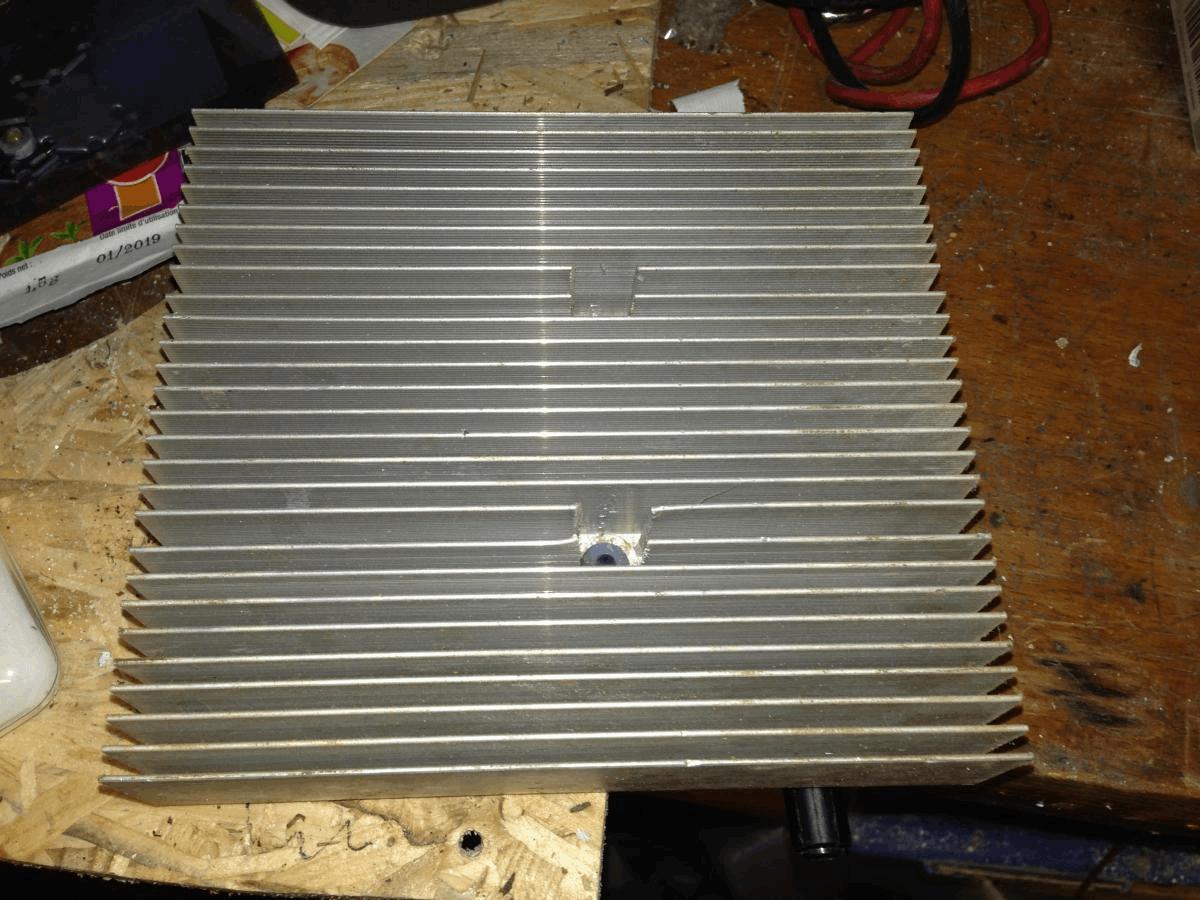

Je suis parti d un dissipateur en alu

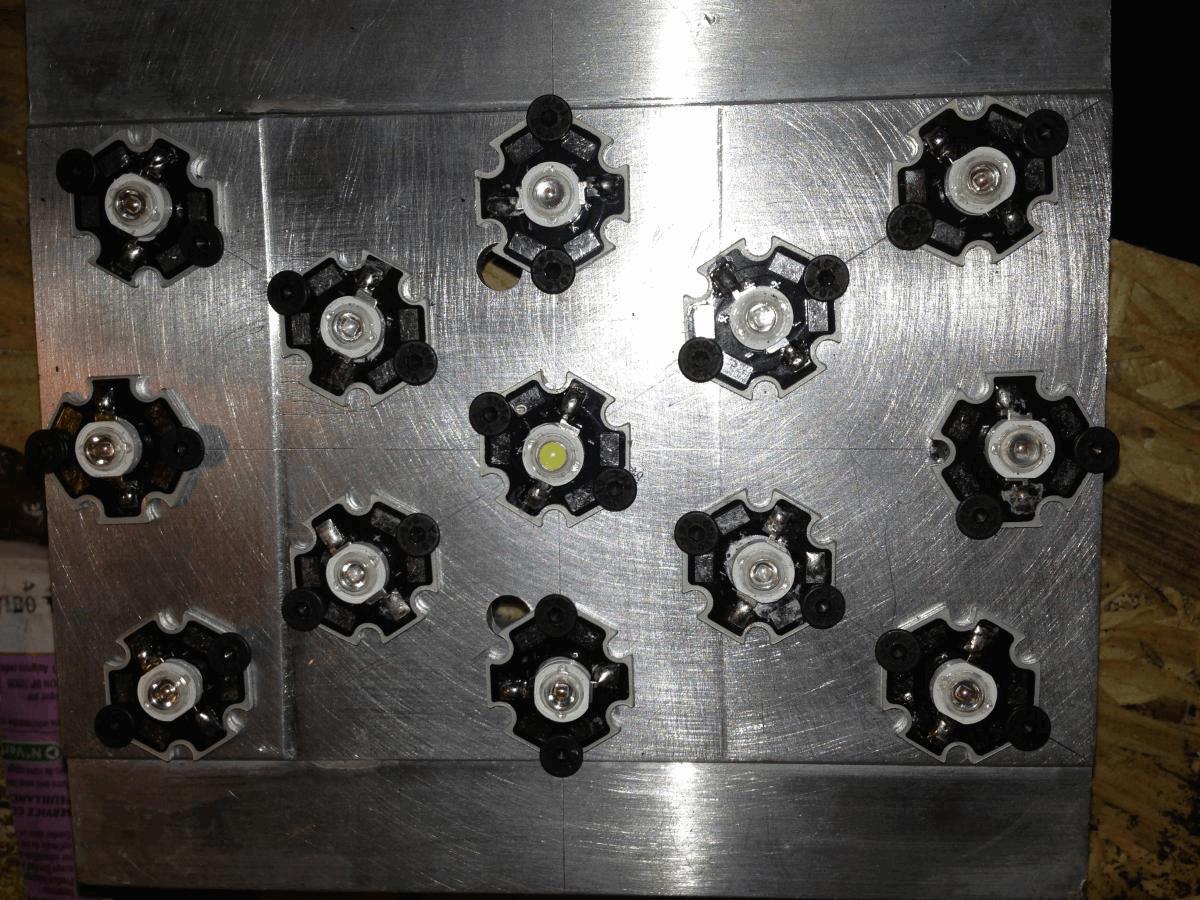

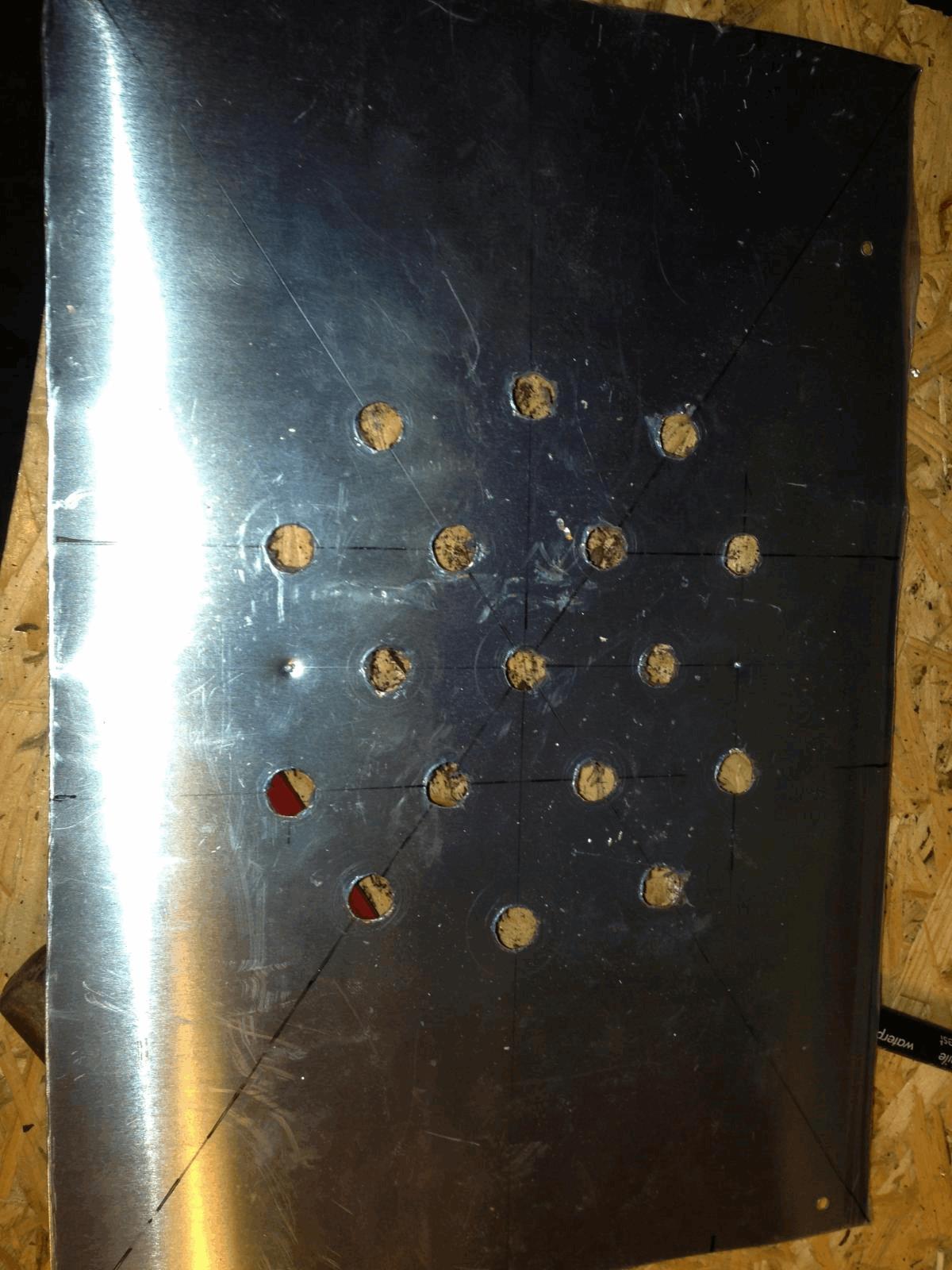

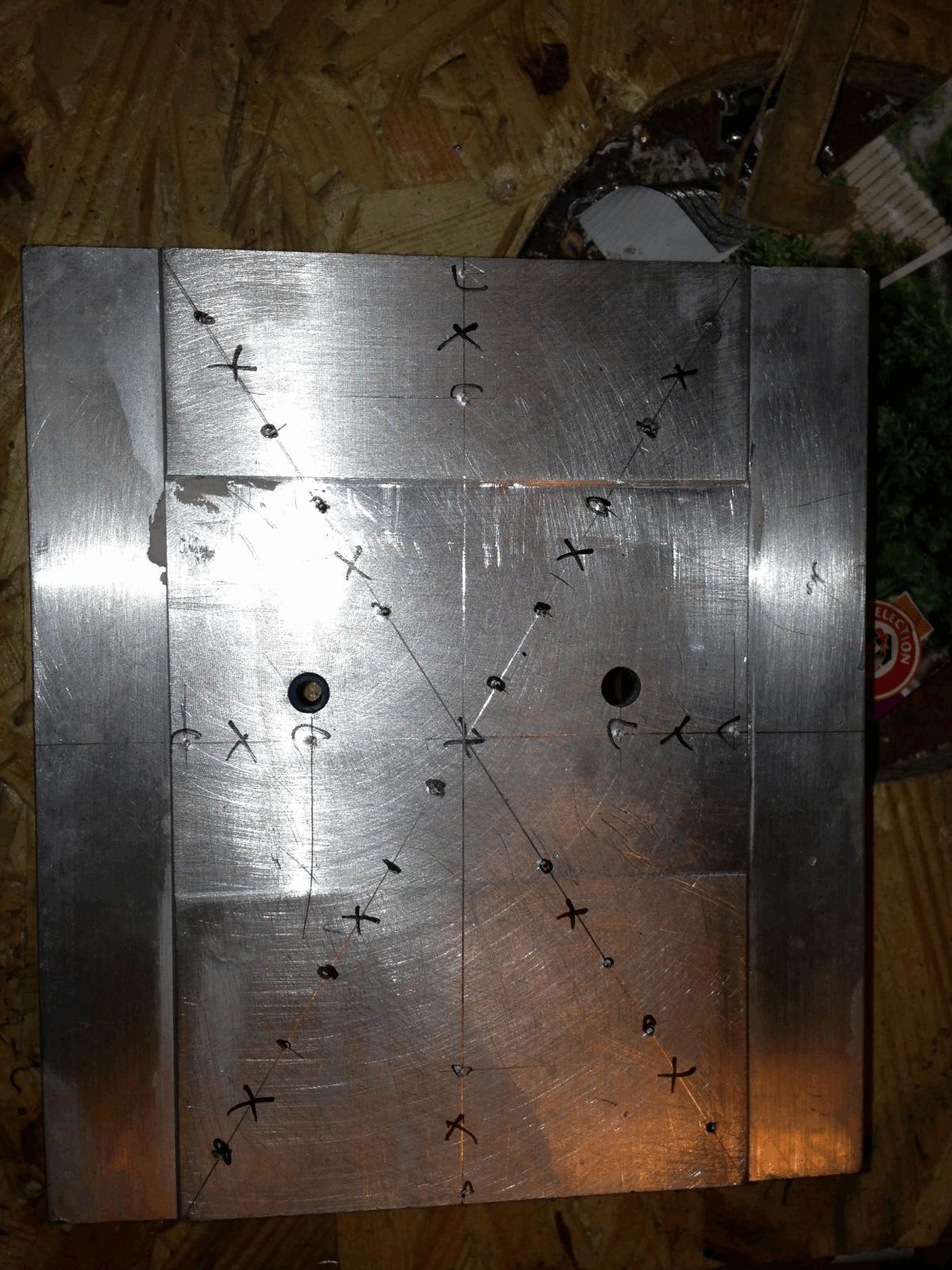

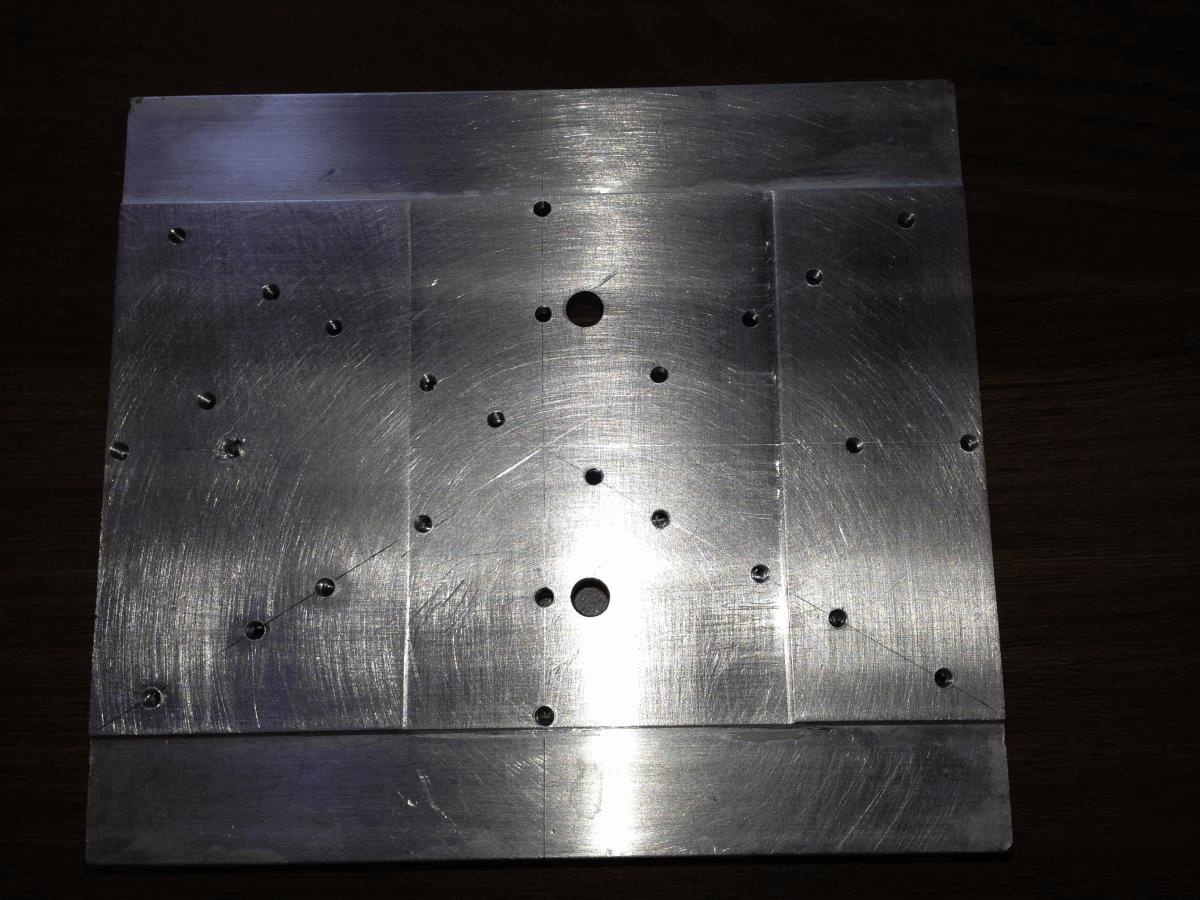

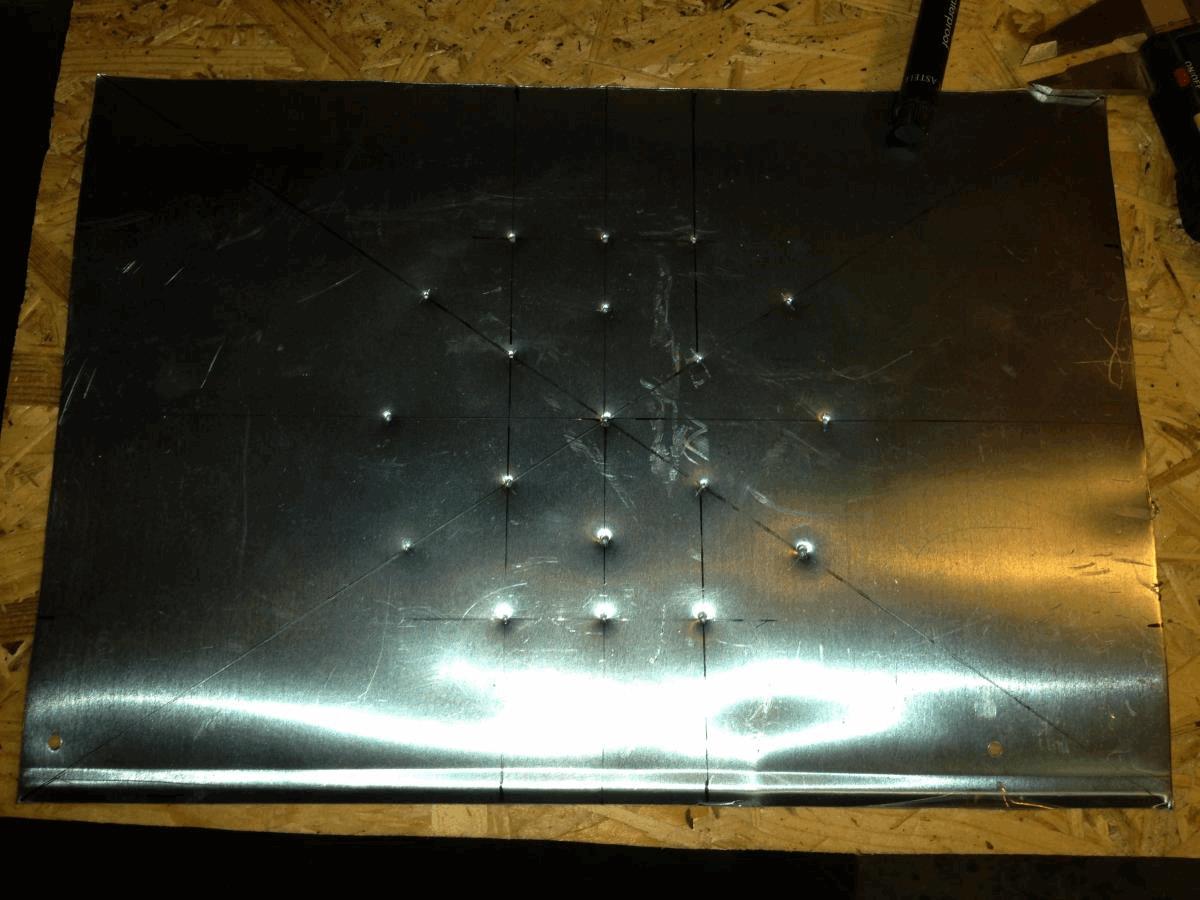

traça,perçage et taraudage M3

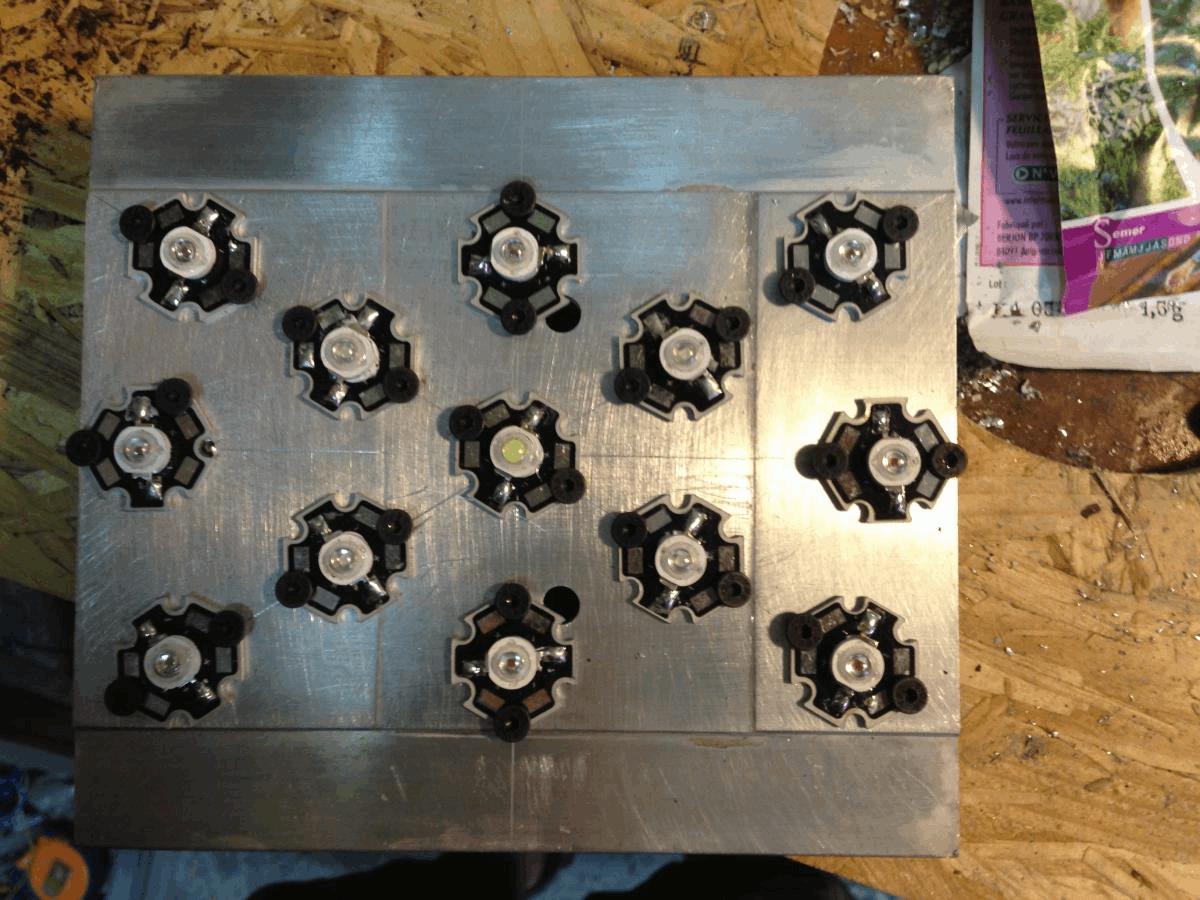

vissage

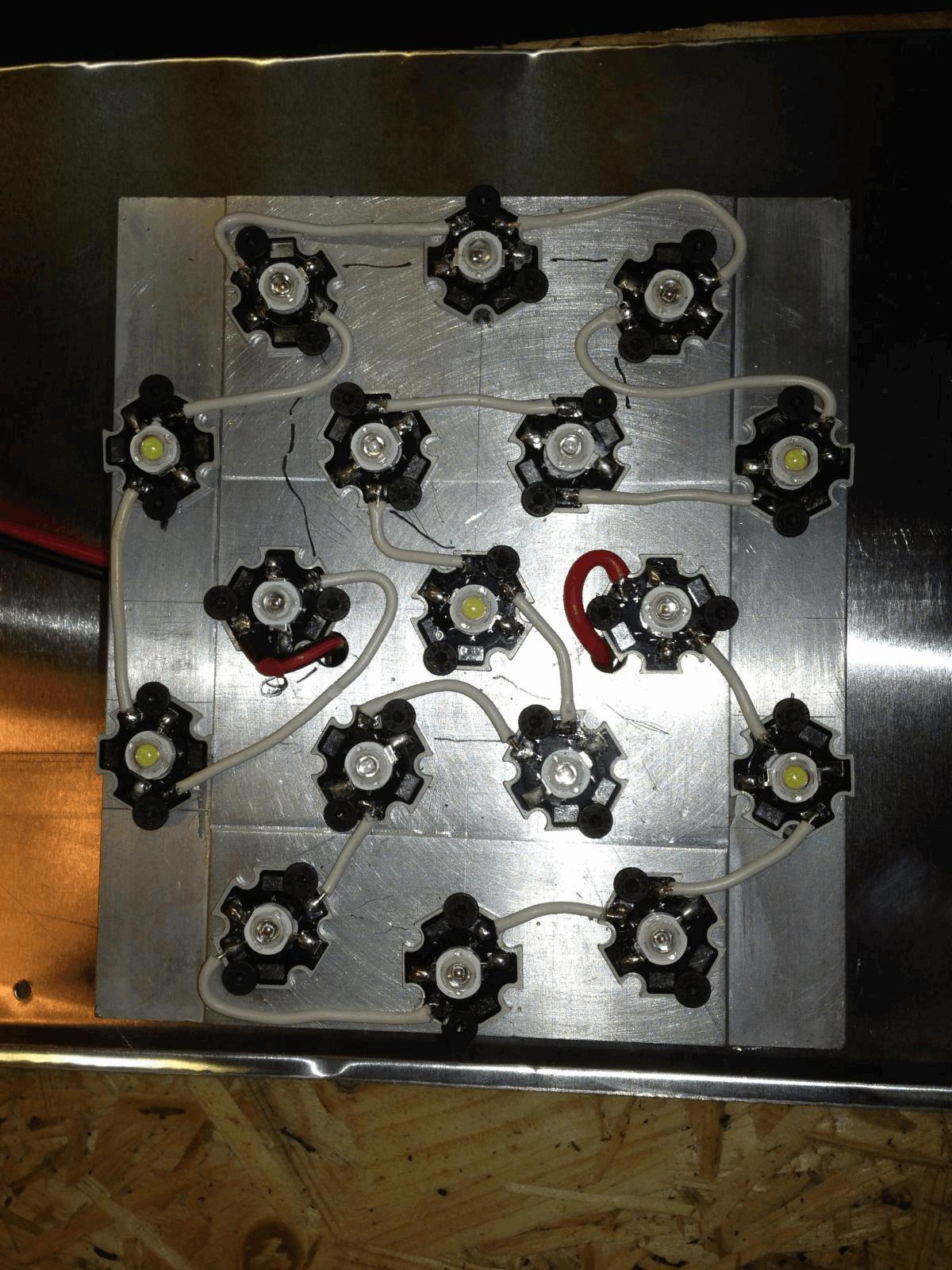

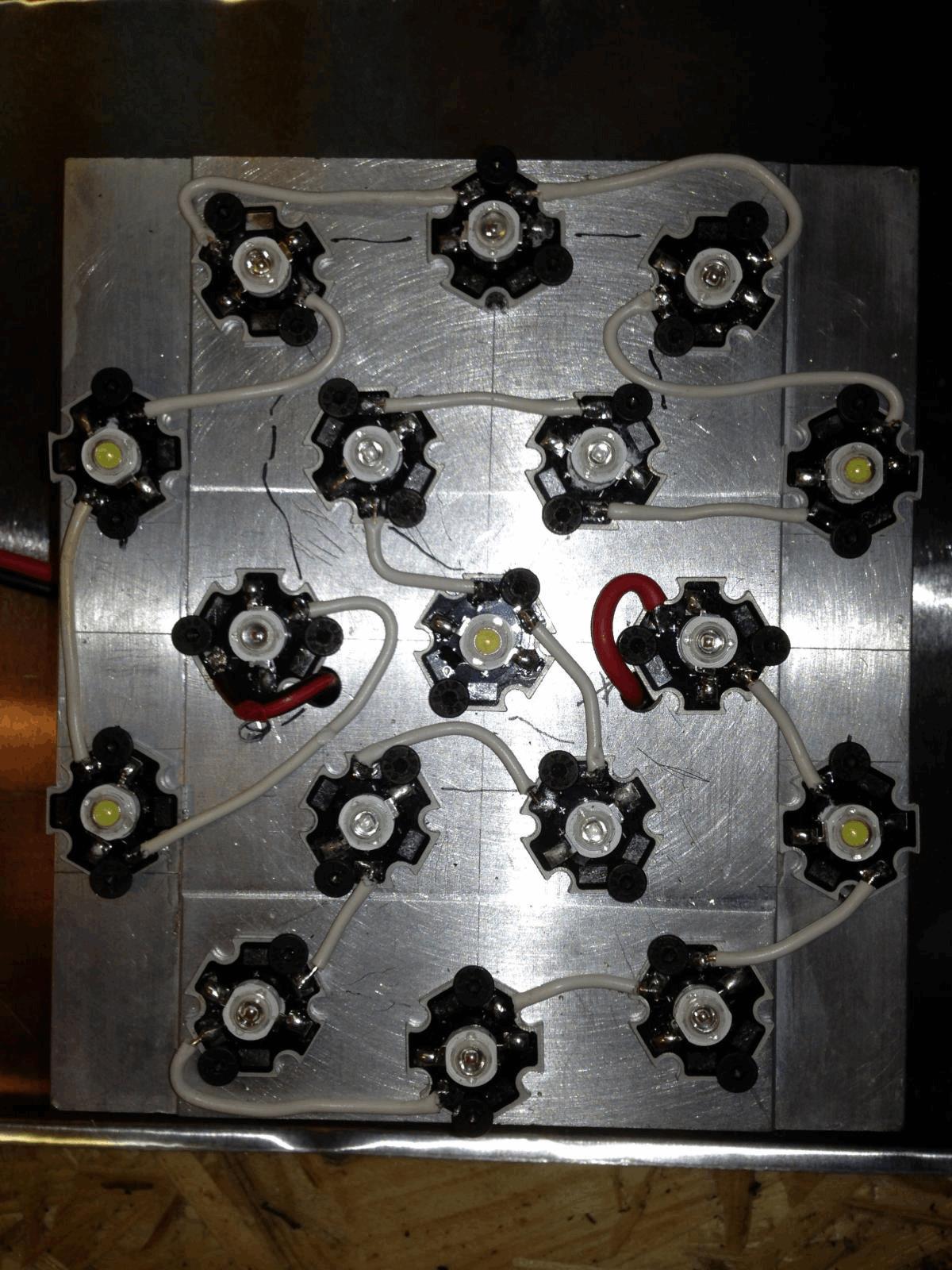

raccordement(au finale j ai rajouté 4 leds car avec 13 la tension envoyé étaient trop élevé)

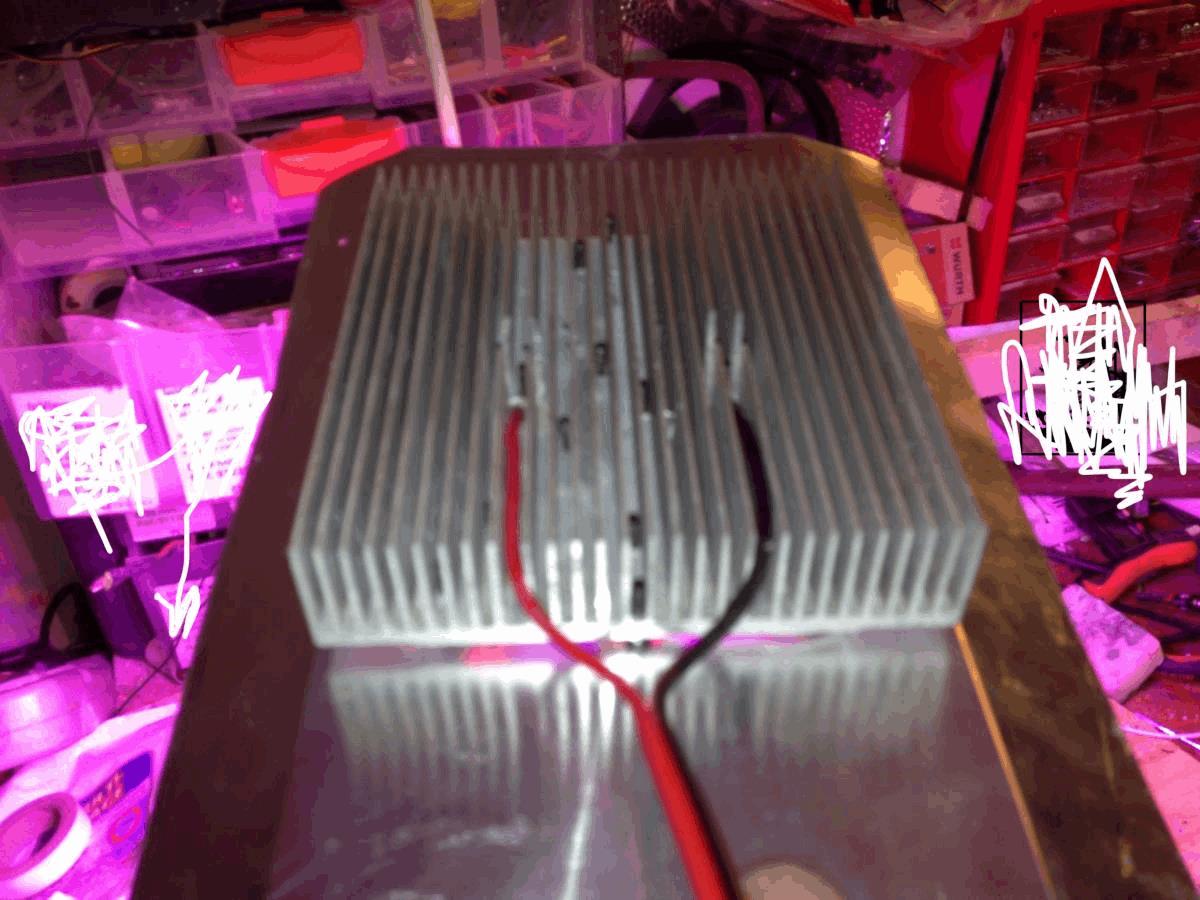

le reflecteur

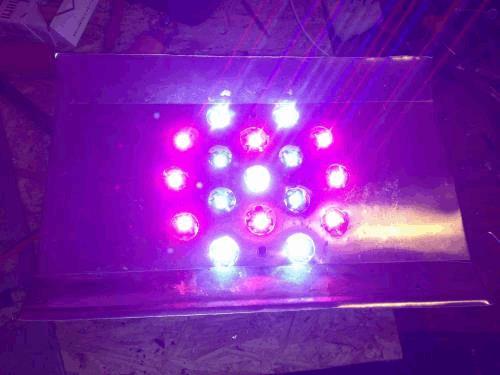

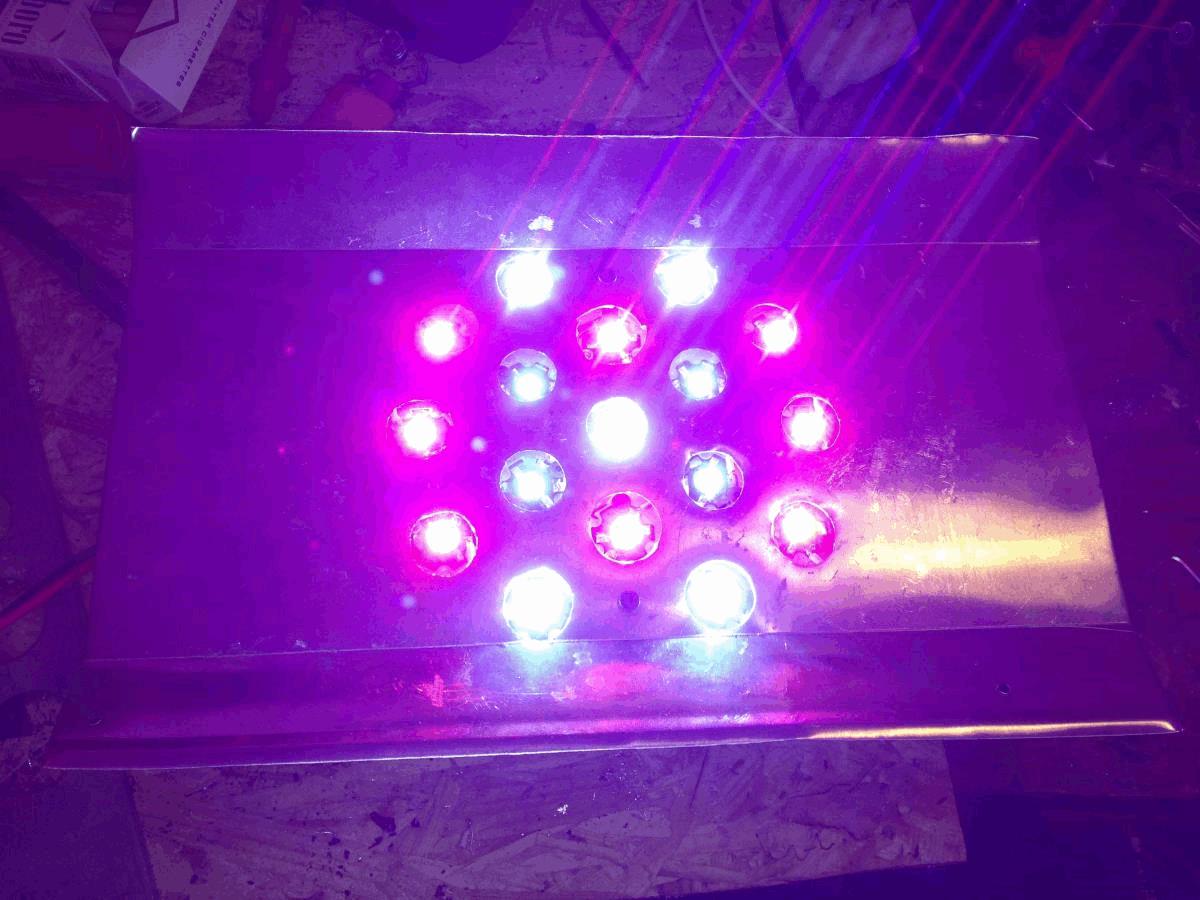

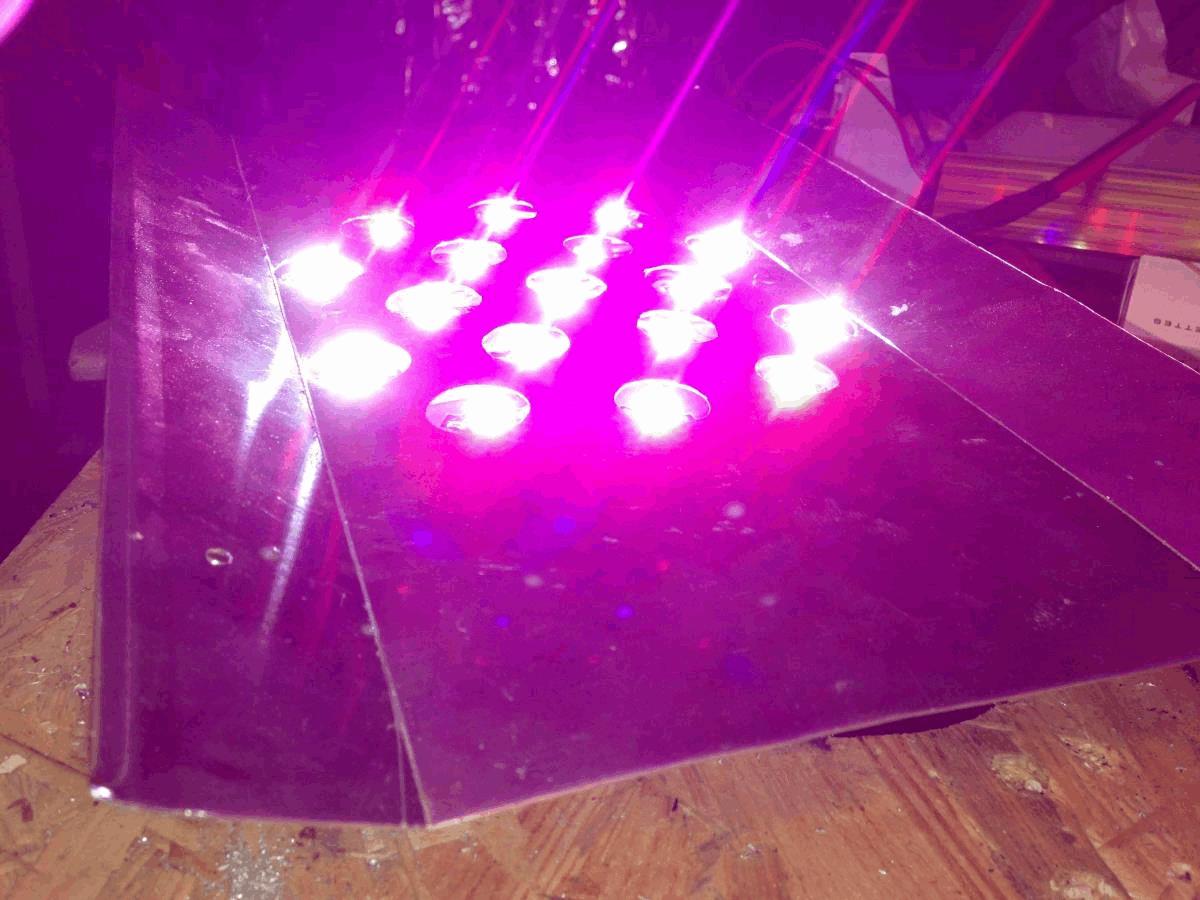

et ça marche!



essai dans le placo



Je l instal definitivement demain dans le petit placo pour test grandeur sur quelques bouture de canna,du basilic,persil,menthe,ciboulette

Modifié juin 8, 2013 par Deshaut

[Deshaut 94]

Salut a tous

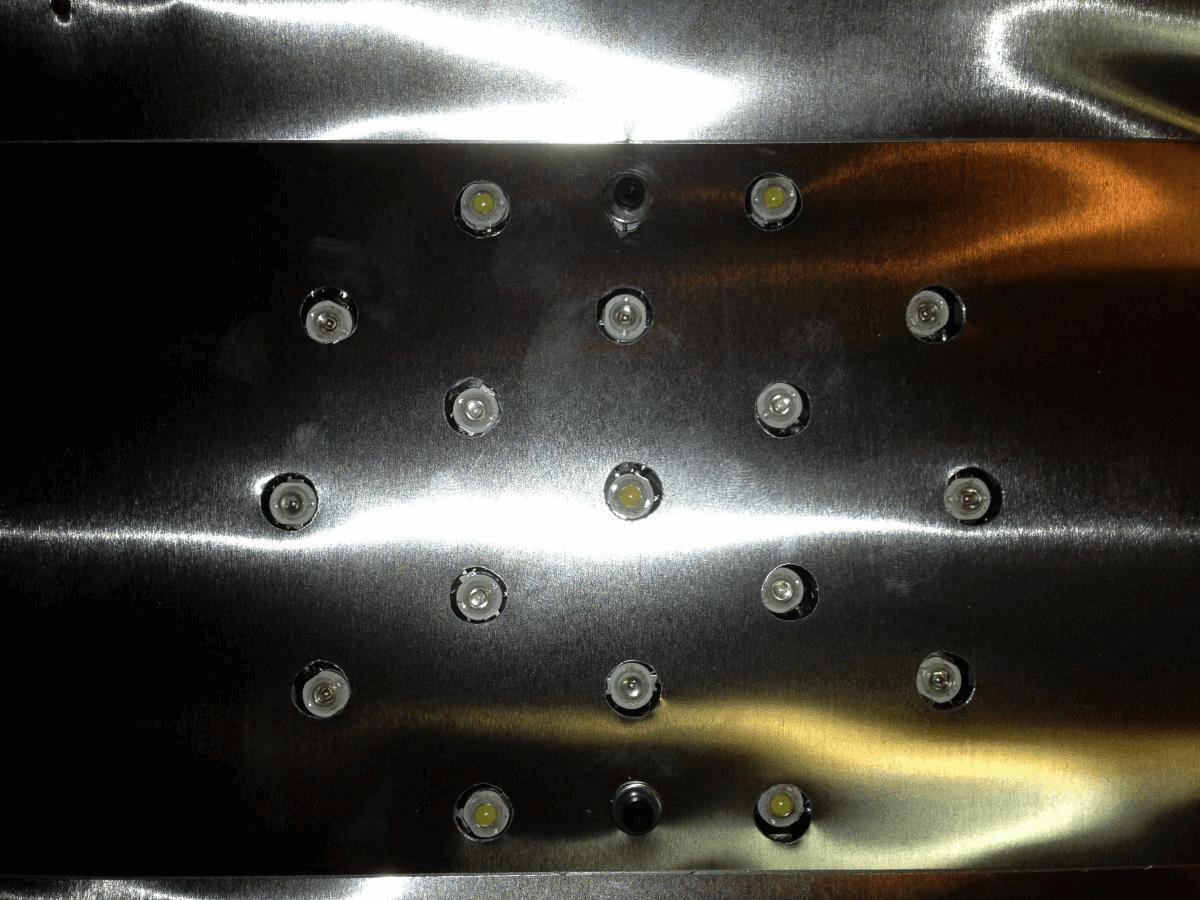

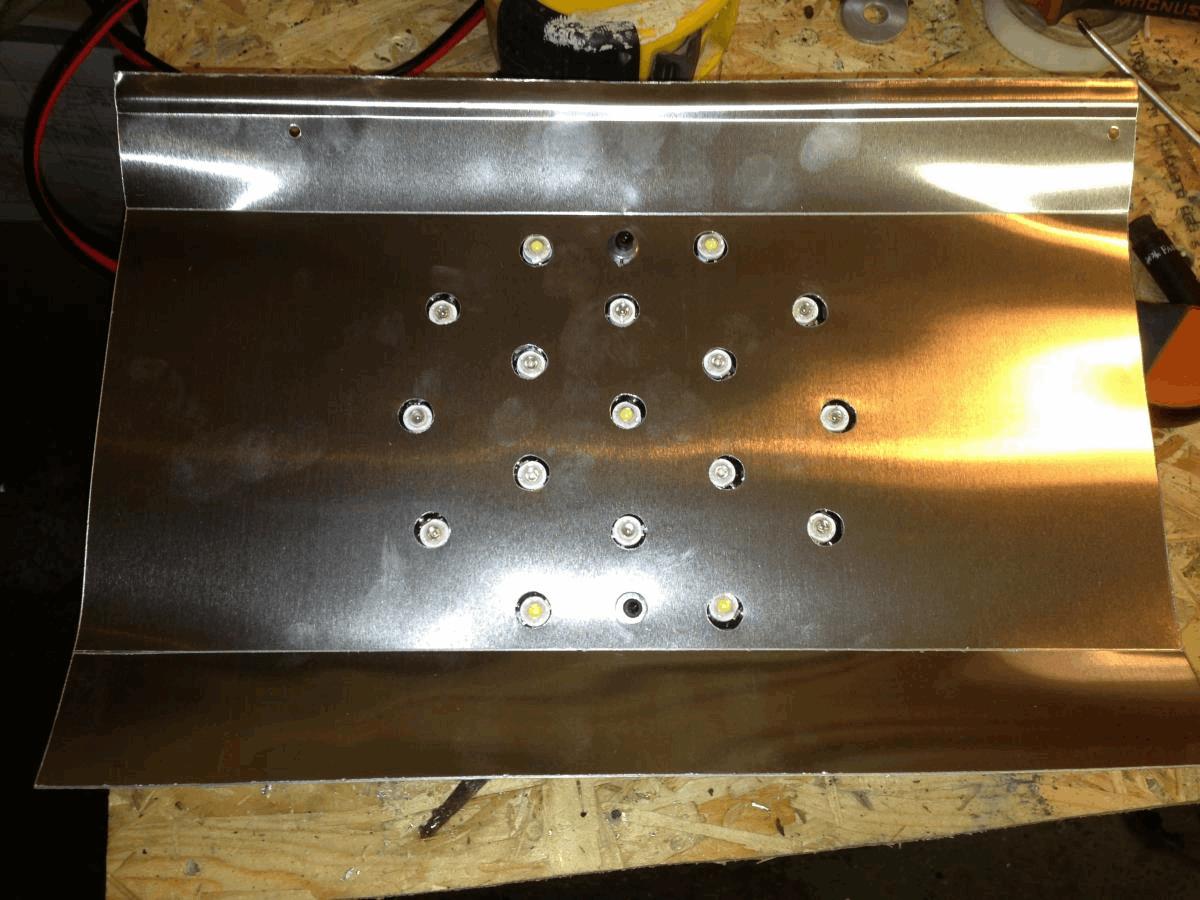

ce matin j ai refait le reflecteur car les trous n étaient pas super précis

c est pas encore nickel nickel ,mais c est mieu

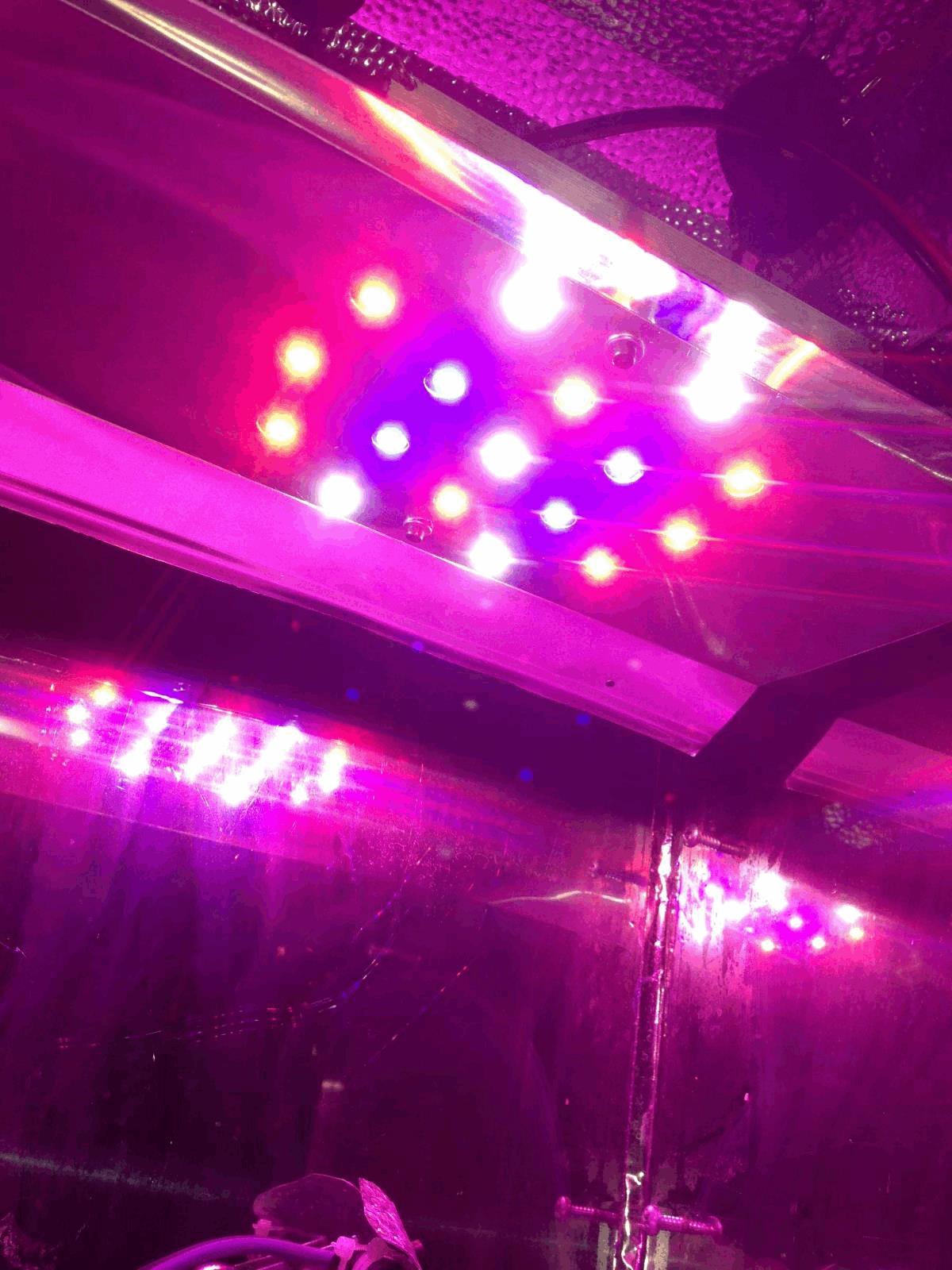

J ai instalé le panneau dans mon mini placo 36X40X H 60

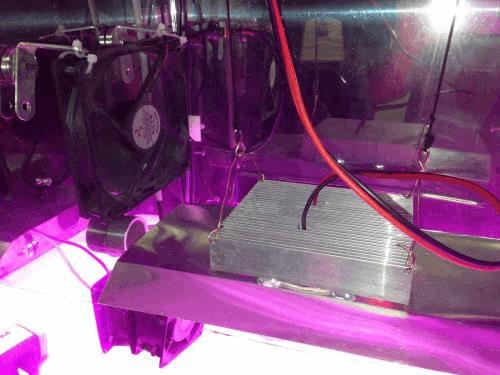

puis prise de temperature ,sans ventil puis avec : R.A.S



Et voici les candidats au test





des boutures de skunk et D.Gum

et des herbes aromatique :persil,basilic,ciboulette,menthe et un autre truc mais je sais plus ce que c est

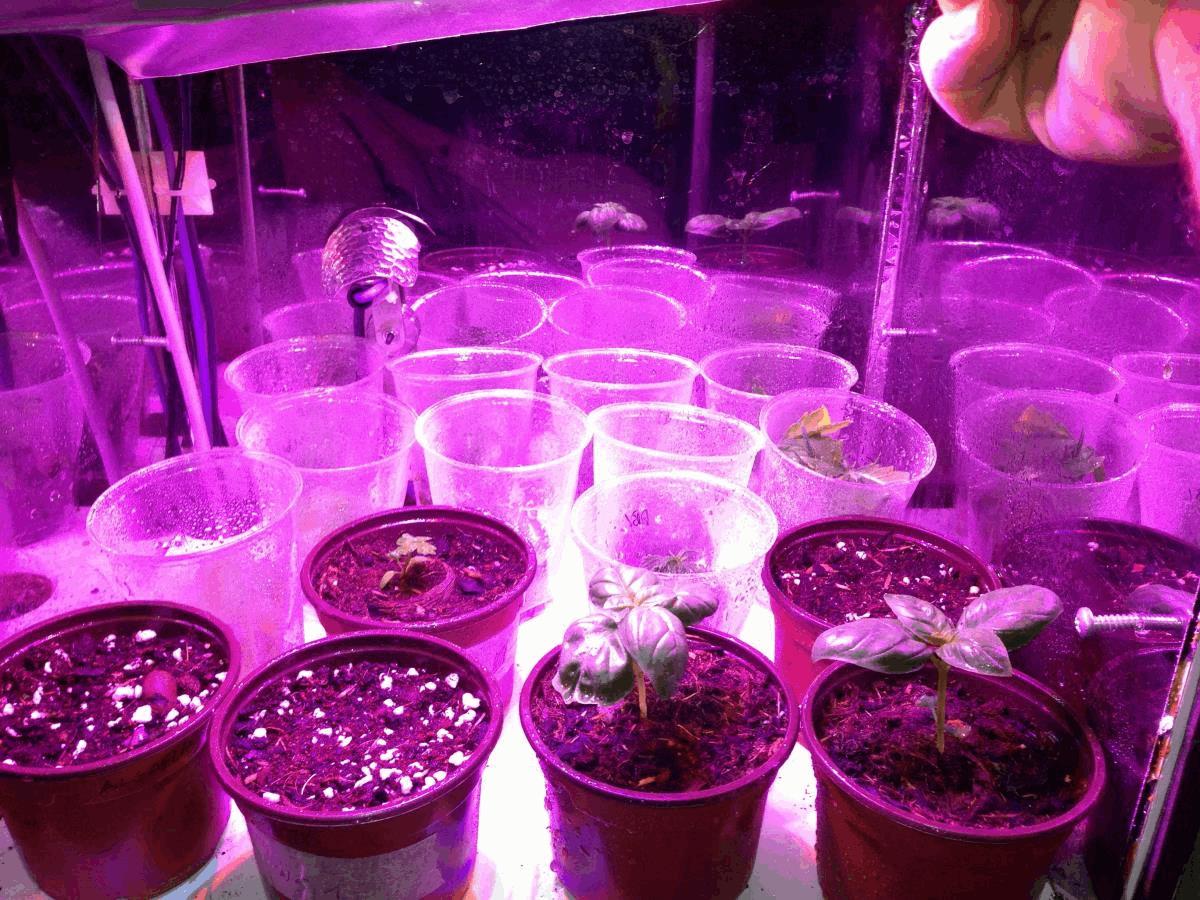

Donc c est parti en 18/6 ,temperature placo régulé a 24°C ,hygro 70%

[Deshaut 94]

salut a tous

une petite MAJ pour dir que tout ce passe bien dans le mini placo avec le mini panneaux, je regrette juste de ne pas avoir mis 4 ou 5 led en plus pour mieu couvrir tout l espace



2 de mes bouture ont pris,elles avaient commencé leur enracinement sous eco,donc j ai remis 9 bouts hier direct sous leds pour que le test soit plus reel



les aromates: le basilic apprécie beaucoup,je le trouve plus beau depuis 2 j,l autre truc qui a bien pris c est un epinard fraisier(un truc a ma femme), ciboulette et menthe sont tout juste sorti aujourd hui

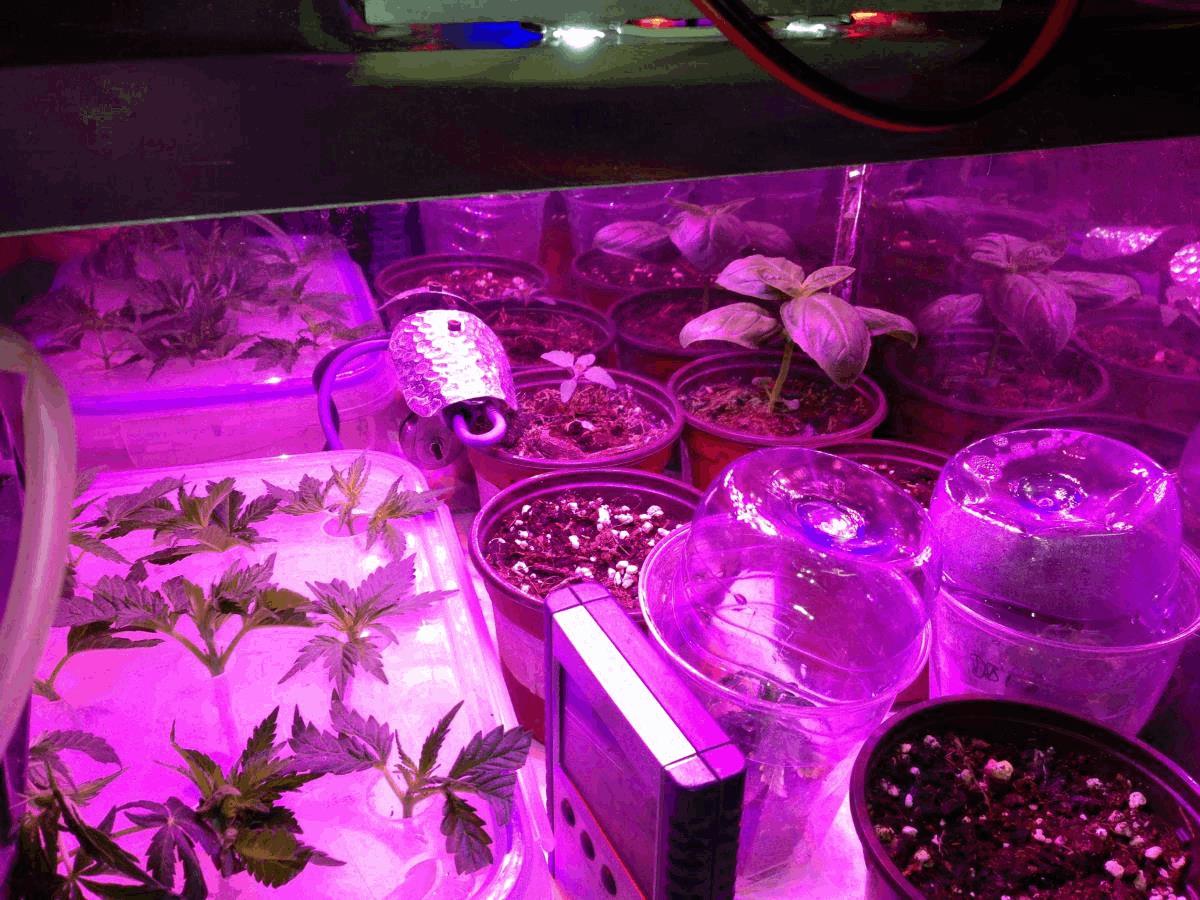

quelque photos



Le gros panneau led a été demonté,je suis entrain de construire un placo cro et je le referais en adaptant les dimension du panneau au placo,j y rajouterais 2 neons pour completer



A suivre....

A + les cannabrico

[Deshaut 94]

Salut a tous

une petite MAJ de mon test

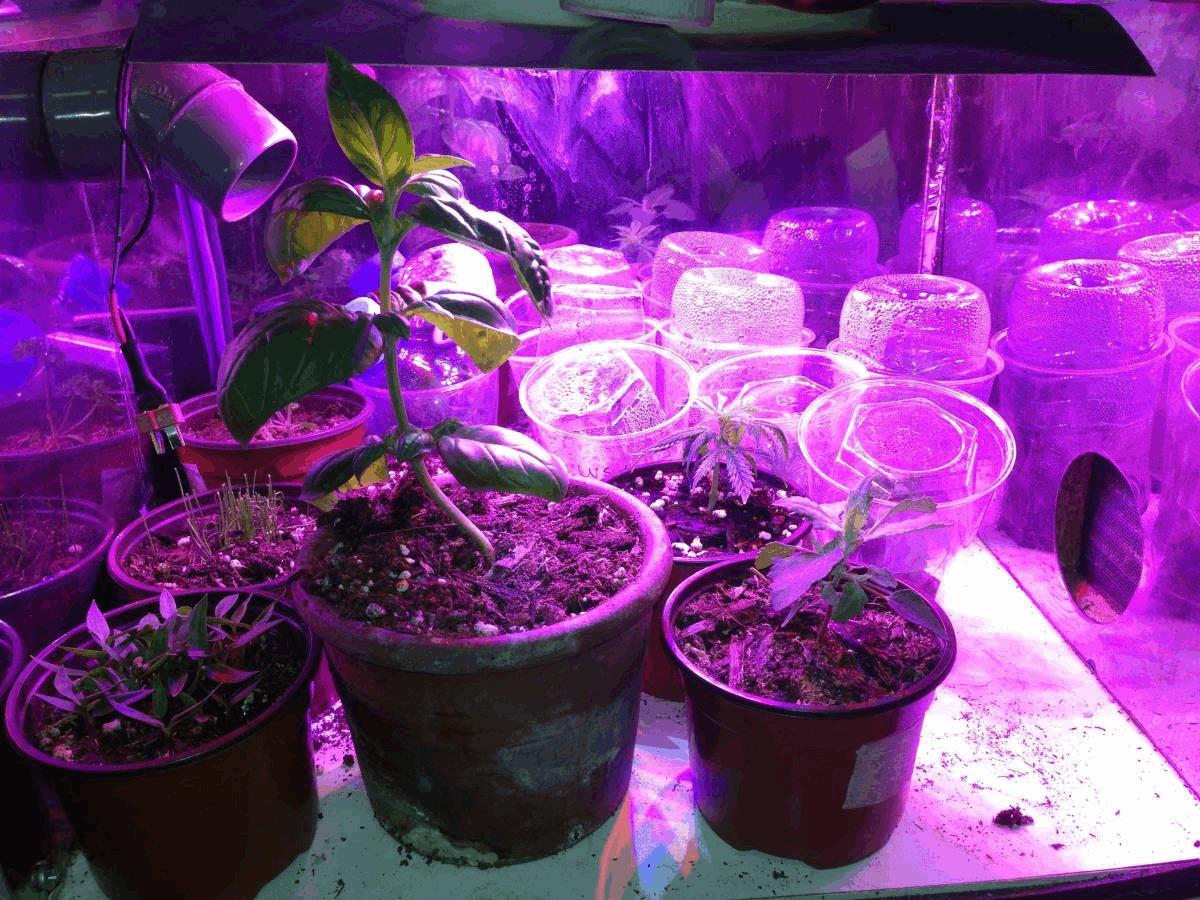

donc apres 5 jour de pousse dans mon mini placo,tout se passe pour le mieux:

1/la moitié de mes boutures commences a prendre(juste mise dans l eau avec bulleur)

2/mes plantes aromatiques poussent toute a vu d oeil(surtout le basilic qui a doublé en 5J j ai meme du le rempoter car les rascines sortaient du pot!)

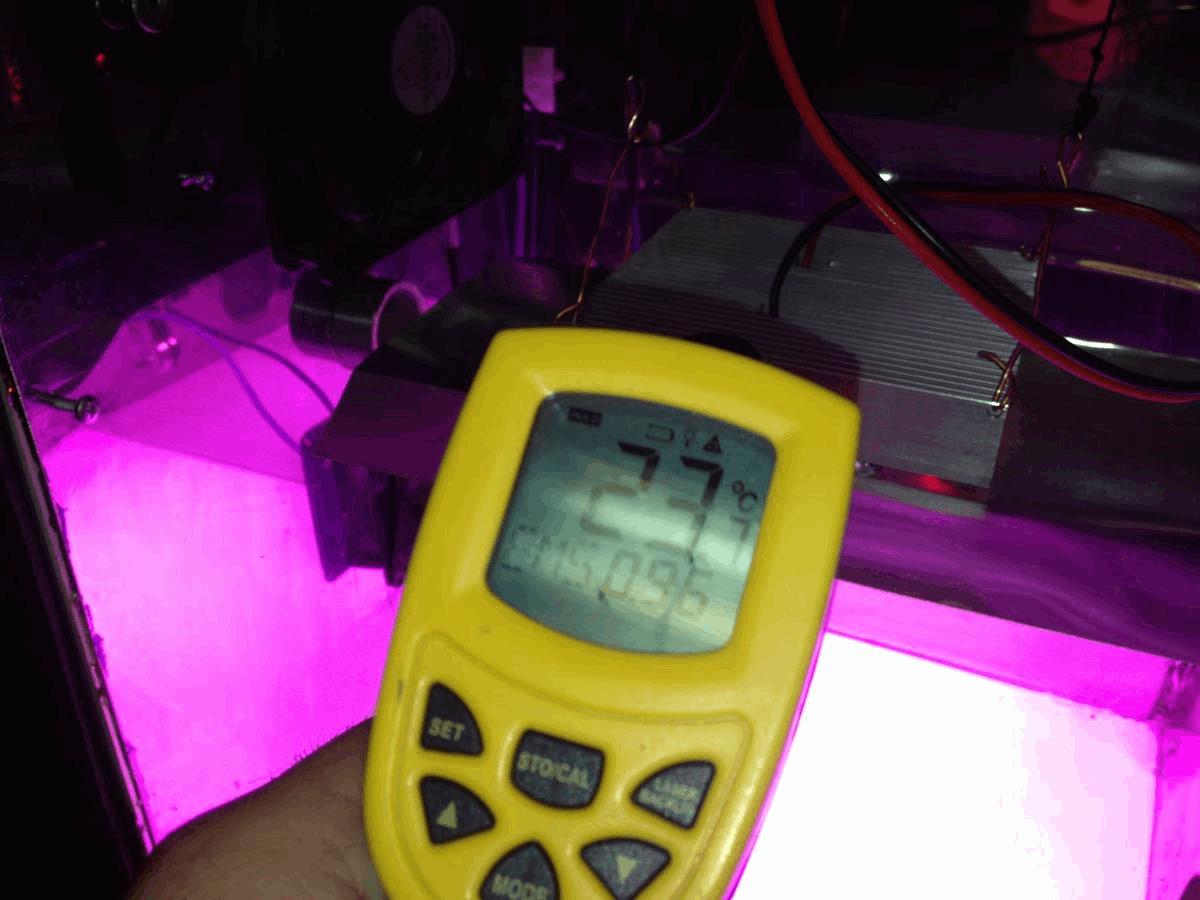

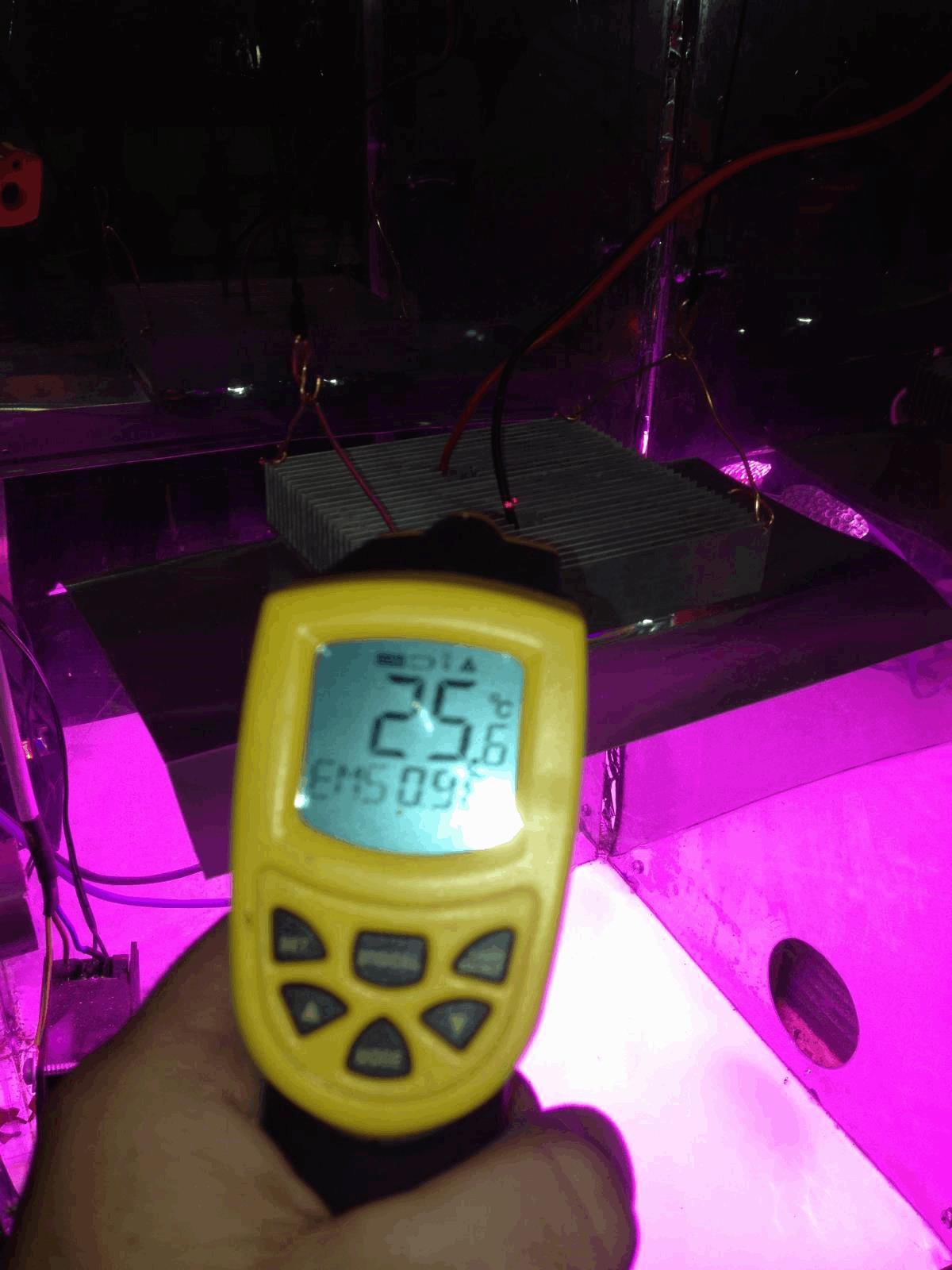

3/la température des LEDS ne depasse pas 27°C(2°C de plus que le placo)



Je vais augmenter de 4 le nombre de leds ce w end(2bleu,2 660) pour voir .J ai recalculé le ratio (en me basant sur les panneaus du marché) ,je trouve un ratio d environ 31% bleu,31% rouge,28% blanc et les 10% restant sont en IR/UV/orange

quelqu un a un avis la dessus??

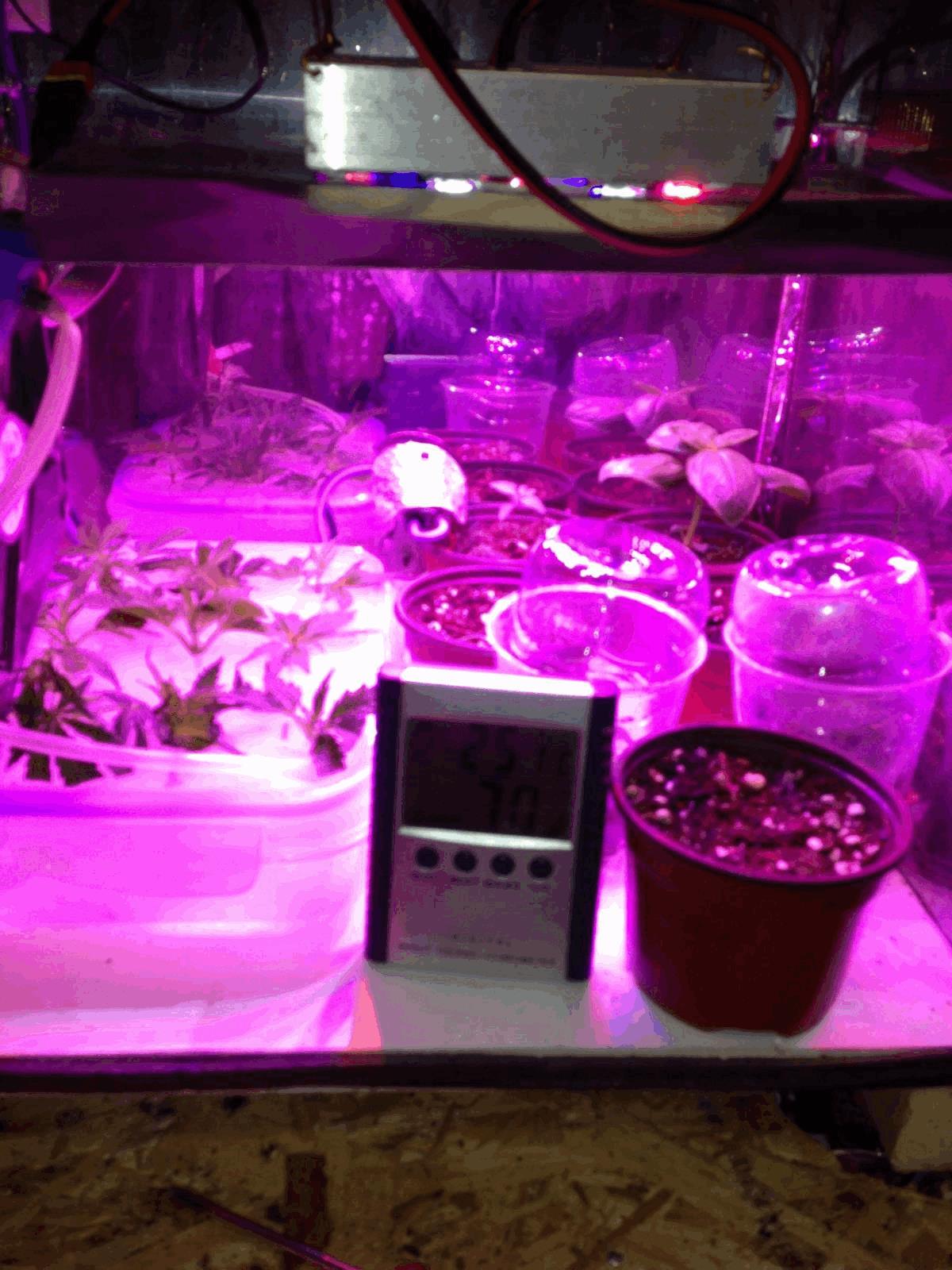

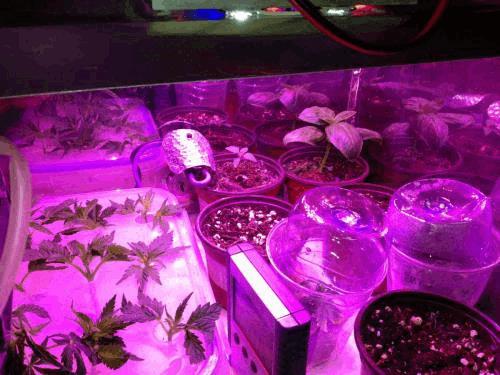

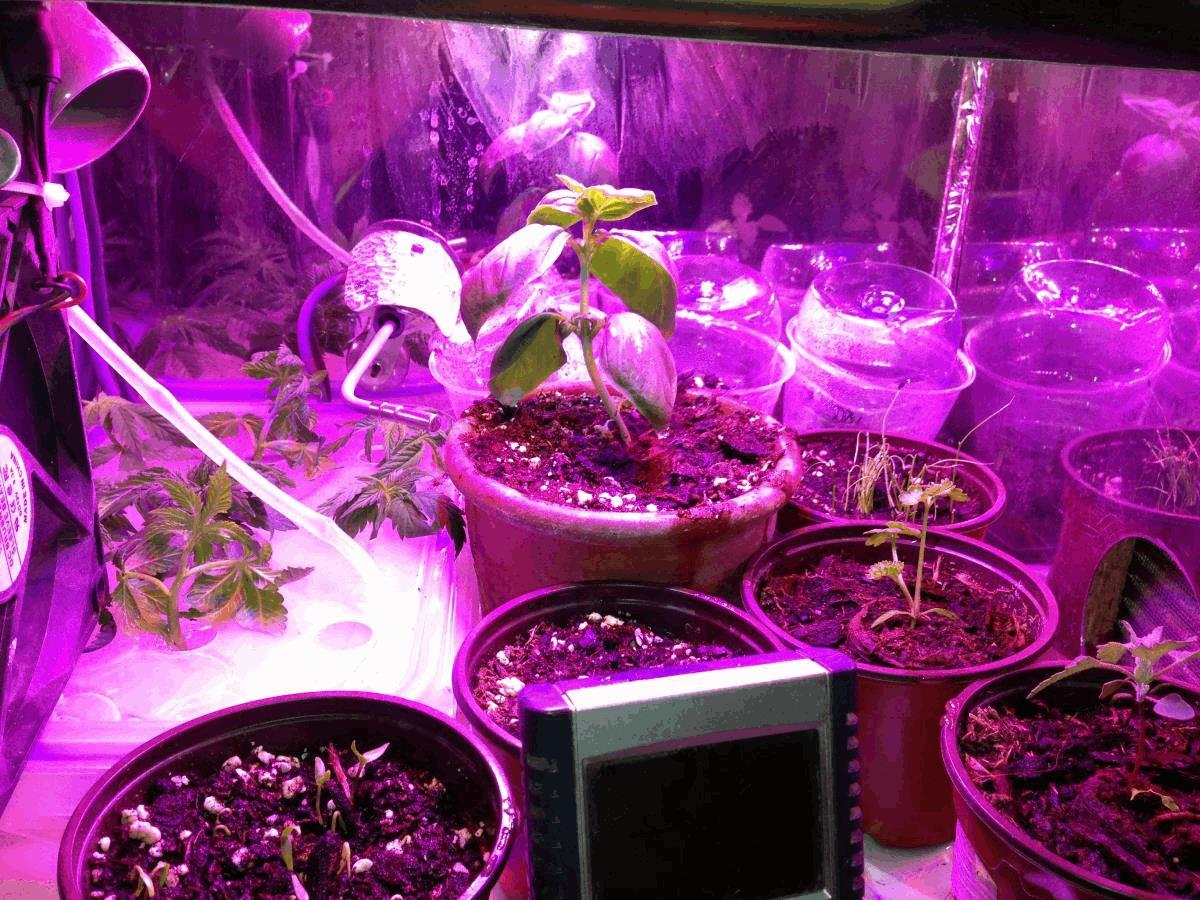

une petite photos du mini placo test

[Invité Speddy GANGA]

Salut,

je sais pas si mon avis est très très bon, mais comme tu demandes je tente de te répondre...

Le spectre qui semble le mieux marcher actuellement c'est warwhite bleu et rouge. (simple efficace comme les vipar leds)

Pour la croissance faut mettre plus de bleue et pour la flo plus de rouge et c'est tout...

UV ça sert à pas grand chose il me semble, peut être en flo pour augmenté le résine. de plus le bleue fait déjà produire plus de résine et puis tu es en croissance don inutile ( by the way, il n'existe pas de led UV: 400nm c'est du bleue pas de l'UV, on est encore à la limite du visible donc c'est pas des UV...)

Orange vert, rouge bidule, jaune machin... Tout ça c'est déjà dans le blanc.

Mon avis ce serait 2led coolwhite et 1 warwhite en ratio pour le blanc en flo. avec entre 10 et 20% de blanc sur le ratio total du panneau. le problème c'est que mettre bcp de leds blanche ça fait un peu perdre l'intérêt des leds dans la mesure où forcément certaine longueure d'onde présente sont à peine utilisé (mais attention utile quand même)

seulement 20% de bleue vu que d'après le forum cannabis café et Roll it up faut pas dépasser 25 30% de bleue. Et que tes coolwhite ramène beaucoup de bleue.

Ensuite je dirais 60% ou 70% de rouge vue qu'elle sont moins efficace et qu'il faut quand même beaucoup de rouge.



Voilà j'ai peut être tout faut mais c'est en gros ce que j'ai retenu de mes lectures...



edit: en regardant le panneau je dirais de rajouter 3rouge et une bleue... ça te ferait 23% de bleue 23% de blanc et 54% de rouge t'es dans un bon ratio pour la croissance je pense. à toi de voir



edit edit : jette un coup d'oeil là peut être ça vaut le coup de mettre un far red pour les racines? https://www.ledgrow.eu/ft.html

Modifié juin 14, 2013 par Speddy GANGA

[Deshaut 94]

oui

j ai bien vu les ratios de ton lien,c est difficile de se décider,donc je vais trancher!

sur mon panneau,je remplace 4 blanches par des bleu et je rajoute 4 rouges 660

en plus je compte mettre une petite eco 2700

On verra a l usage,vu que c est un TEST

Merci speddy de contribuer aux essai,c est cool,je ferais de meme pour toi un de ces 4

Modifié juin 15, 2013 par Deshaut

[Invité Speddy GANGA]

De rien deshaut c'est pour ça qu'on aime se forum Bah à la rentré je me lance aussi dans un panneaux leds ton tu pourras m'aiguiller.

Je viens de trouvé une métallurgie près de chez moi et ils veulent bien me passer les chutes d'alu. bilan j'ai juste des leds et l'alim à payer...

Oui ça peut le faire juste un bleue et rouge aussi, et puis la blanche ramène un peu des autres couleurs... je pense que pour un placard PM bouture elle ont déjà pas mal de lumière. je mettrai peut être un peu plus de blanc mais test comme ça et dis nous.

Par contre revois la disposition sinon tu vas avoir que du bleue au centre et du rouge à l'extérieur donc pas terrible...

A +

[Deshaut 94]

salut

tu peux recup de l alu chez les ferrailleurs aussi,tu y va ,tu regarde si y a des truc qui te plaisent, et tu négocie avec le mec

Moi c est ce que je fais et y a tout le temps plein de truc intéressant





Oui la disposition va etre changé

A+

[Invité Speddy GANGA]

ah oui, c'est pas bête faut que j'aille voir un ferrailleur.

Mais là j'ai déjà des belle chute de 40cm de long d'alu en W ça me permet de mettre environ 9leds sur 40cm donc 2 de chaque côté de ma hps. et deux driver. ça me revient à 60euros le tout je pense pour 2 panneaux 35W.

IL y a plus qu'à. comment avance les bouts sous le panneau?

[Deshaut 94]

Salut

Le souci de mettre des mess avec ta hps c est qu elle vont être trop éloigné des plante, non ?

Mes bouts se portent bien, elle sont dans l eau avec bulleur et les premiers signes de rascines apparaissent

Je les mets en tourbe demain soir



[Deshaut 94]

SALUT



DES NEWS DU MINI PANEAU EN TEST



Tout ce passe toujours plutot bien,je n ai pas modifié le panneau pour le moment

8 boutures sur 9 ont pris,et le reste pousse plutot bien

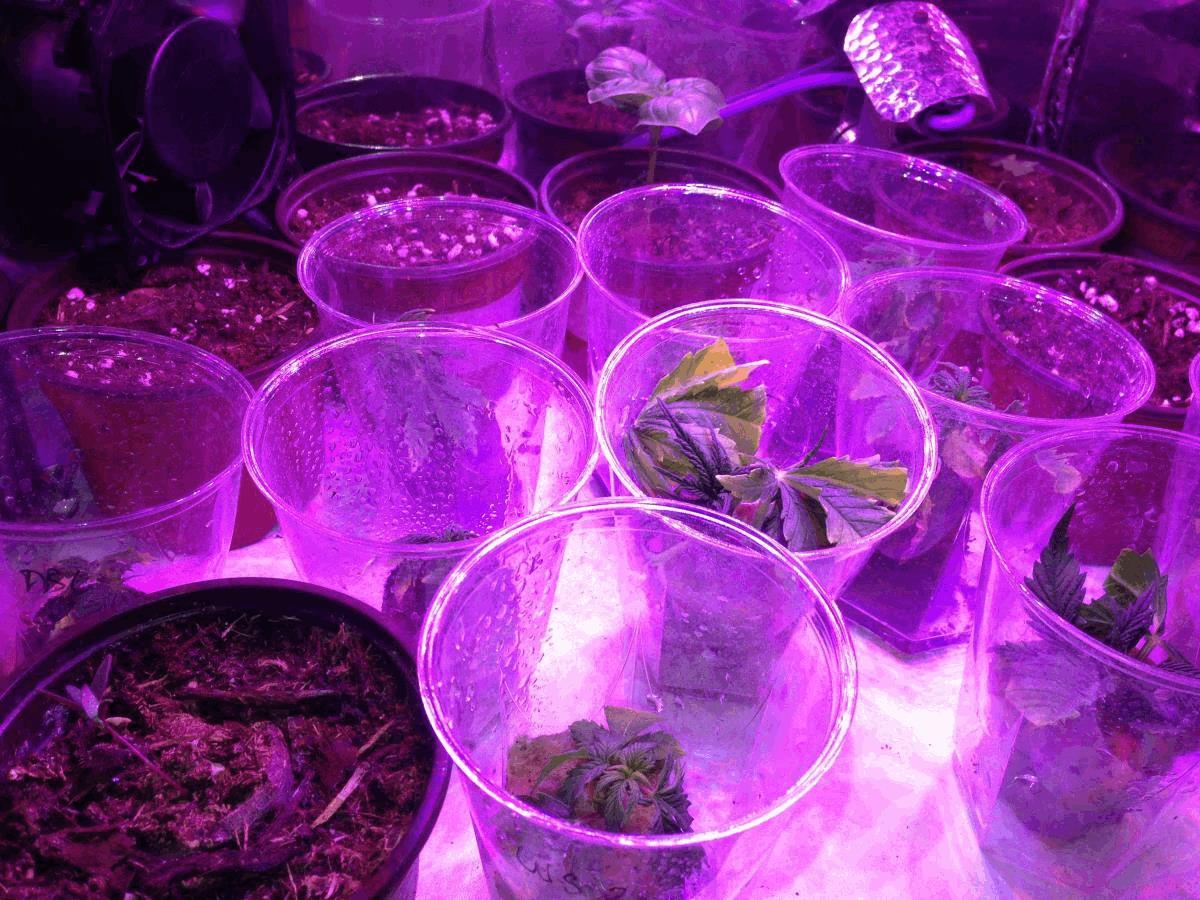

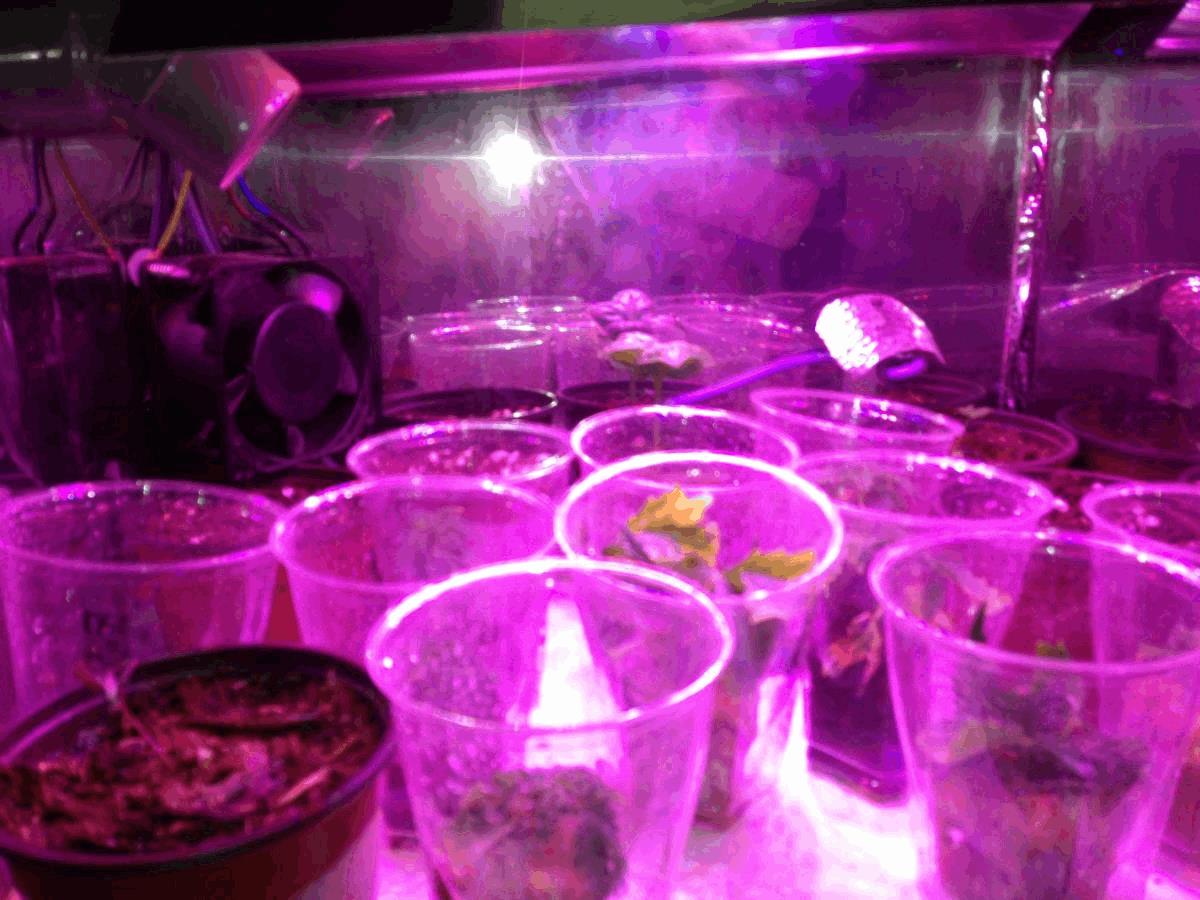

une petite vue d enssemble

une bouture buble gum

mon future PM de buble

et mon basilic que je vais devoir palisser



A+

[Mabo 684]

Oh oh Deshaut,



Tu viens de pondre Ze topic que je cherchais !



Pour toutes tes interrogations sur les LED tu peux parcourir le (très long) topic dédié, il est très complet et les contributeurs y sont très pertinents.



J'en suis à la page cinquante, c'était en 2008 et les led privilégiées sont les rouges 660Nm à hauteur de 70/80%, 20% max de bleues 470Nm, quelques blanches qui fournissent le reste du spectre nécessaire à d'autres processus biologiques, une ou deux Led uv et ir.



J'aimerais beaucoup me lancer dans la construction d'un panneau comme le tien mais en électronique je suis bidon.



Tu soudes toutes tes LED en série, l'entrée et la sortie sur chaques fils de ton alim ? Tu as besoin d'un outil de mesure particulier ? Ce sont des soudures à l'étain et des fils de cuivre tout basiques ?



Excuse moi de t'assaillir de la sorte mais le sujet m'intéresse énormément.



En tous cas avec cet article et le précédent sur ton placo tu démarre fort sur CW !



A bientôt.

Modifié juin 18, 2013 par Mabo

[Deshaut 94]

salut mabo



merci pour l info mais j ai deja lu le topic led du forum et bien d autre aussi



pour repondre a tes questions

Les leds sont soudées a l étain,en serie avec du fil banal (0.75mm2)

Le plus simple pour pas avoir a faire des calculs c est de prendre un(ou plusieur) drivers(10€ piece) , ils sont prevu pour 12 a 18 leds sur le papier mais tu peux en mettre plus(22 sur mon premier panneau)

si tu veux partir d une autre alim ,il faut qu elle soit stable(tres faible variation de tension) car les led ont une tension max(3.7V ou 2.7V celon les couleurs)

ex : ALIM 12V => 2X leds 3.7V + 2X leds 2.7V=> serie de 4



Pour les outils il faut bien sur un petit fer a souder banal et un ohmmètre(optionnel mais pratique pour tester la polarité des leds,les couleurs, et controler a la fin du montage les eventuels masse )



Regarde sur le site chinois SATISLEDS

si tu veux des infos ou que je n est pas ete clair , n hésite pas



A+

[Deshaut 94]

COMPARAISON RATIO COULEUR DES PANNEAUX DU COMMERCE ET HOMEMADE



Une petite base de donnés a completer progressivement

les comparatifs sont juste pour la croissance

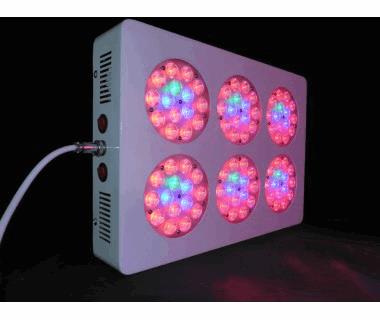

1 PANNEAU LED 380 WATTS À LENTILLE X



60LEDS epistar(+lentilles) 60% rouge/ 25% bleu / 15% blanc



2 LED growlight



25LEDS CREE 84% rouge(1% deepred) et 16% bleu



3





Panneau à LED 600 Watts Pour la Culture Intérieure Intensive



MODÈLE CROISSANCE FLORAISON OPTIMISE



Spectre Ultra-Précis 10 Longueurs d'Onde + Réflecteurs







Ce nouveau système comporte 2 interrupteurs que vous activez différemment lors de la Croissance ou de la Floraison. Le système est composé de192 LED de 3W. En mode croissance, 120 LED fonctionnent et offrent un spectre très précis en 360W pour la phase de Croissance, puis lors du passage en floraison vous activez l'interrupteur floraison et les 192 LED s'activent et offrent un spectre ultra précis en 600W pour la phase de Floraison. Le mode Floraison 600W peut être utilisé pour la phase de croissance avec 5 à 7 Ampoules de Perfection Spectrale 7W Croissance.





















Récolte 2 fois supérieure à une HPS ou MH de même puissance



Étant certains de la satisfaction qu'apportent nos produits à leurs utilisateurs,



nous appliquons la politique du "Satisfait ou Remboursé"



Un Outil Exceptionnel, qui produit de la Quantité et qui Dure





• Culture en Hydroponie, Aéroponie, Ultraponie, Terre…

• Nombre de LED : 192 LED de 3W Epistar Hauite Puissance à Puce individuelle

• Vous ne gaspillez pas d’énergie

• Vous n'avez pas besoin de matériel de refroidissement ni de réflecteur

• Vous évitez les risque d'incendie contrairement aux HPS

• Système de refroidissement intégré silencieux (2 ventilateurs)

• Système de protection contre la surchauffe intégré

• Faible émission de chaleur, vous pouvez placer le système au

plus près des plantes

• 2 fois plus efficace qu’une HPS 600 Watts sur la quantité récoltée

• Spectre 90 à 100% absorbé par les plantes

• Ce système d’éclairage LED 600 Watts convient pour un espace de 2 à 3 m²

• Utilisation recommandée : 10 à 18 heures par jour

• La distance minimum entre la lampe et les végétaux : 15 cm

• Fonctionne sans ballast

• Non polluant, ne contient pas de produits chimiques ou polluants



Caractéristiques techniques :

LED Haute Puissance 3 Watts Epistar à Puce Individuelle Couleur des LED Rouge, Bleu, Vert, Blanc, UltraViolet, InfraRouge, Orange Lumens 18500 Configuration des LED 192 LED de 3 W chacune avec le ratio suivant :Interrupteur Croissance 40 Rouge 40 Bleu 36 Blanc 4 Vert Interrupteur Floraison 60 Rouge 4 IR 4 UV 4 Orange Longueur d'Onde des LED

Rouge : 630nm et 660nm Bleu : 430nm et 460nm Orange : 610nm Blanc : 2800k et 6000k IR : 730nm UV : 410nm Vert : 530nm Spectre Emis

630nm, 660nm, 430nm, 460nm, 610nm, Blanc 2800k,

Blanc 6000k, 730nm, 410nm, 530nm Angle de Projection 90° Dimensions 560 x 480 x 60 mm Poids 9 kgPuissance 576 Watts Durée de Vie 45 000 heures





116 LEDS 34% rouge/ 34% bleu / 31% Blanc + des verte???



4 panneau grolapin (inspiré de ledgrow)

15LEDS 60%rouge/26% bleu/ 14% rouge profond



5 panneau de layar

12 LEDS 83% rouge et 17% bleu



6

PANNEAU LED HORTICOLE 270W LOVA S6 AVEC INTERRUPTEUR CROISSANCE ET FLORAISON





celui ci 66% rouge et 33% bleu



7 panneau Alterrima



42LEDS

62% rouge/14% rouge 660/ 10% bleu /14% blanc(chaud /froid 7%/7%)



8 Mon panneau

17 leds

24% bleu/29% blanc/47% rouge



9 VIPAR

64% rouge/13% bleu/20% blanc



10 Floraled spectraspot: TEST de gardenlord



36 LEDS 12% bleu/8% blanc/80% rouge



SI VOUS AVEZ DES RATIO A RAJOUTER,DONNEZ LES LIENS

Modifié juin 22, 2013 par Deshaut

[Mabo 684]

Salut Deshaut,



Merci beaucoup pour ta réponse plus haut.



Le plus simple pour pas avoir a faire des calculs c est de prendre un(ou plusieur) drivers(10€ piece) , ils sont prevu pour 12 a 18 leds sur le papier mais tu peux en mettre plus(22 sur mon premier panneau)

si tu veux partir d une autre alim ,il faut qu elle soit stable(tres faible variation de tension) car les led ont une tension max(3.7V ou 2.7V celon les couleurs)



Est ce que ça veut dire que tu a sur-alimenté les led de ton panneau ? Cela ne réduit il pas la durée de vie des led et oblige à avoir un système de refroidissement efficace ?



D'ailleurs dans le topic led, pecmastaz utilise un corps en cuivre, meilleur conducteur que l'alu. Qu'en penses tu ?



Si c'est l'alimentation du panneau qui défini le nombre de led, quelle est la marge, tu en met 22, pourquoi ? On peut aussi en mettre moins et compléter avec des résistances ? ça n'a aucun interêt mais c'est comme ça que ça marche ? (mode )



Finalement un panneau comme le tien c'est des led en séries sur une base alu, une alim et un refroidissement. Rien de plus ?



Les drivers a 10€ dont tu parles sont en fait les alim si j'ai suivi. Donc si je prends deux drivers j'aurais deux prises à brancher ?

Il doit certainement exister des alim stables qui délivrent plus que 12 volt, pour un gros panneau par exemple. Ont elles un nom spécifique ?



Oui comme tu peut le voir je suis le flou niveau électronique mais j'ai très envie !





Bonne idée ton petit comparo sur les panneaux led du marché. Le dernier est énorme, 600 watts de led ça doit faire mal. Mais je ne peut m'empêcher de penser que passer au led est parfois aussi une volonté de consommer moins de courant et lâ... Bon après la surface éclairée est importante !



J'imagine que les led vertes sont lâ pour le rendu visuel pour le cultivateur.



Quelques JDC led donnent les caractéristiques de leurs panneaux. Au pire tu peut leurs demander pour que ça puisse t'aider à compléter.



A bientôt !
