V 2

Du fameux spin pro ..



Rétro lien

ici de toute la réflexion du prem'z ;-)



Et cette fois ci :

Je détaille moins .. si vous avez des questions demandé ..je répond a tout ..



Et je vous montre la V2 mais cette fois on fait a l envers les choses ..

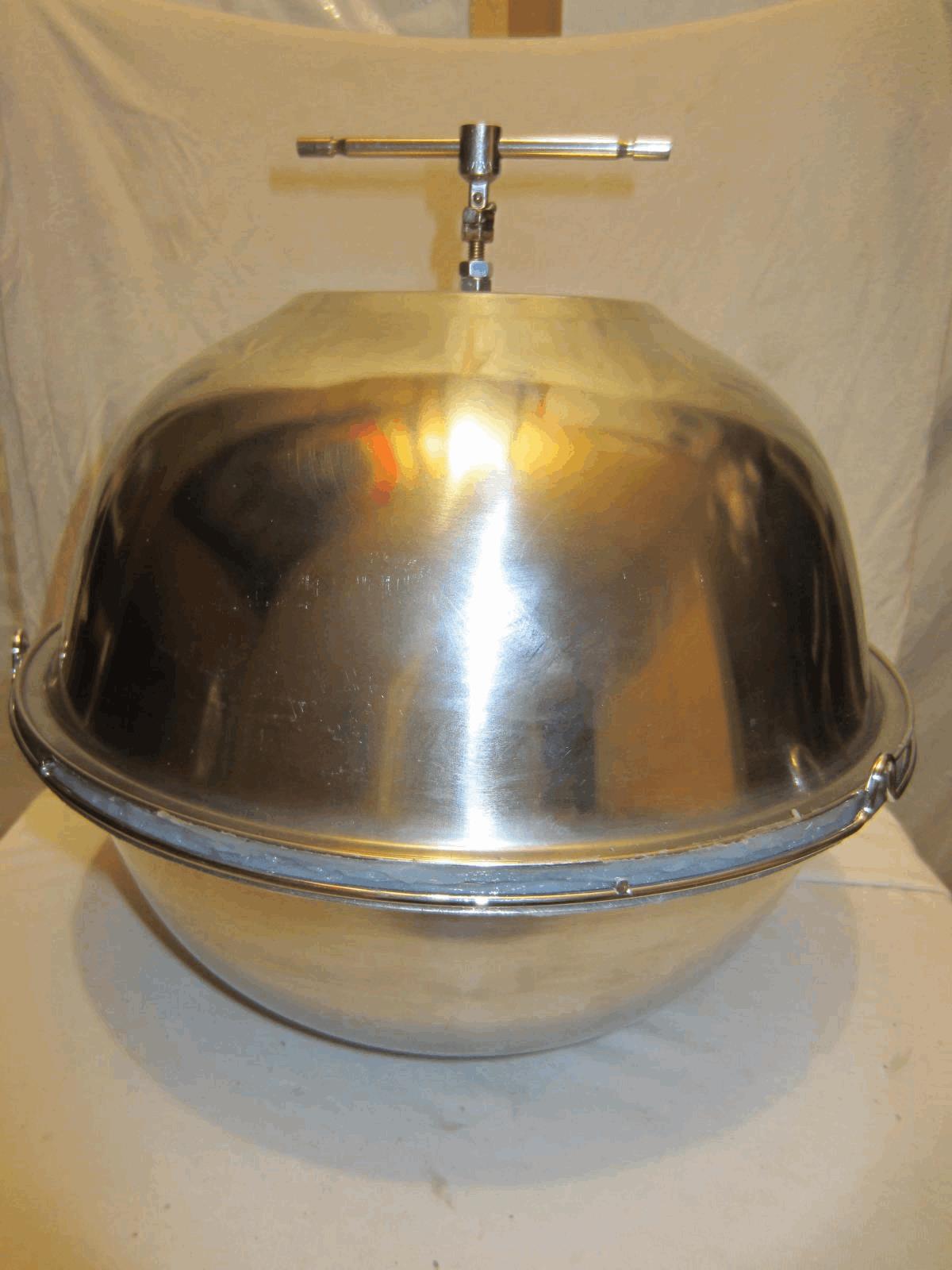

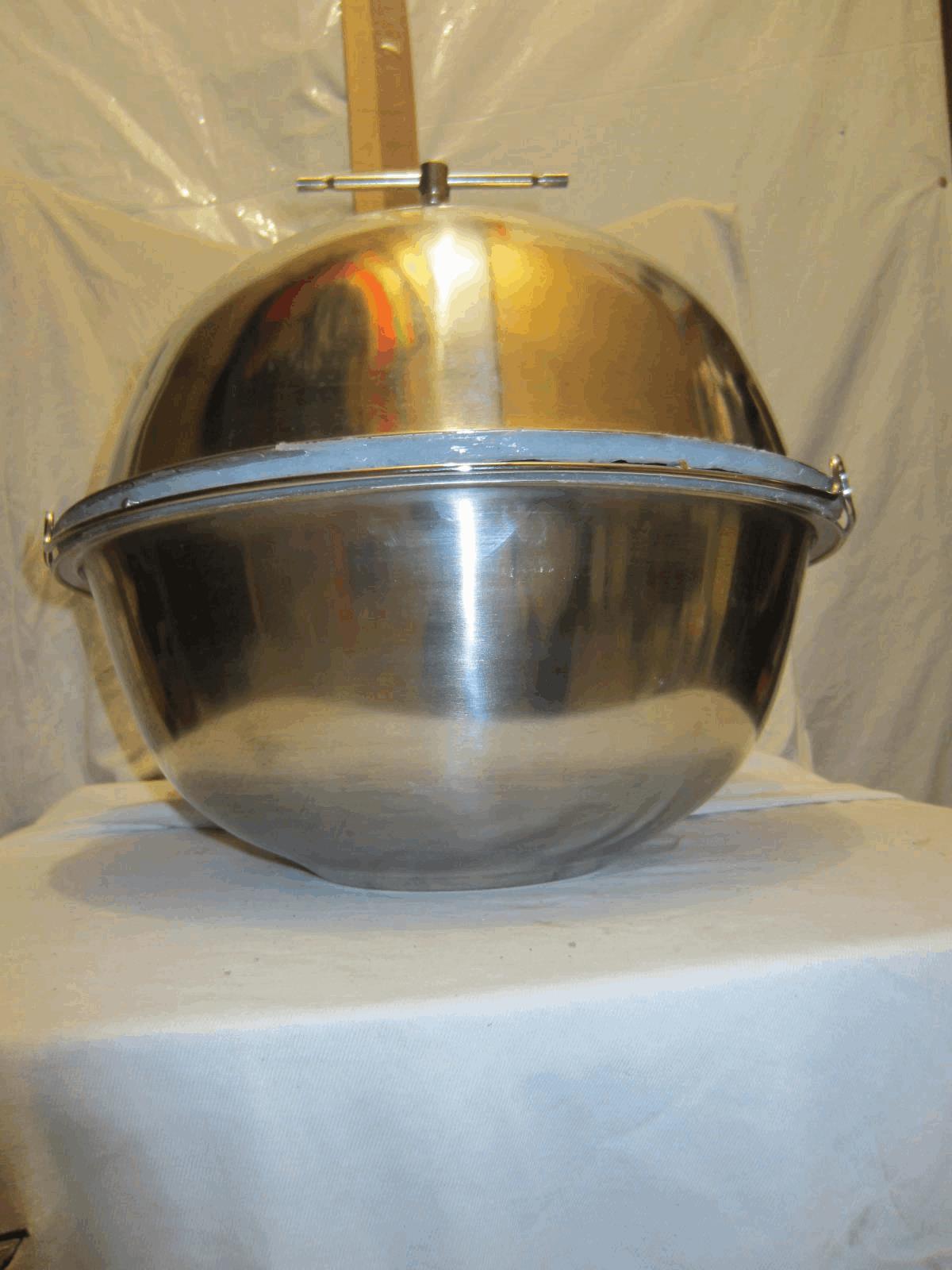

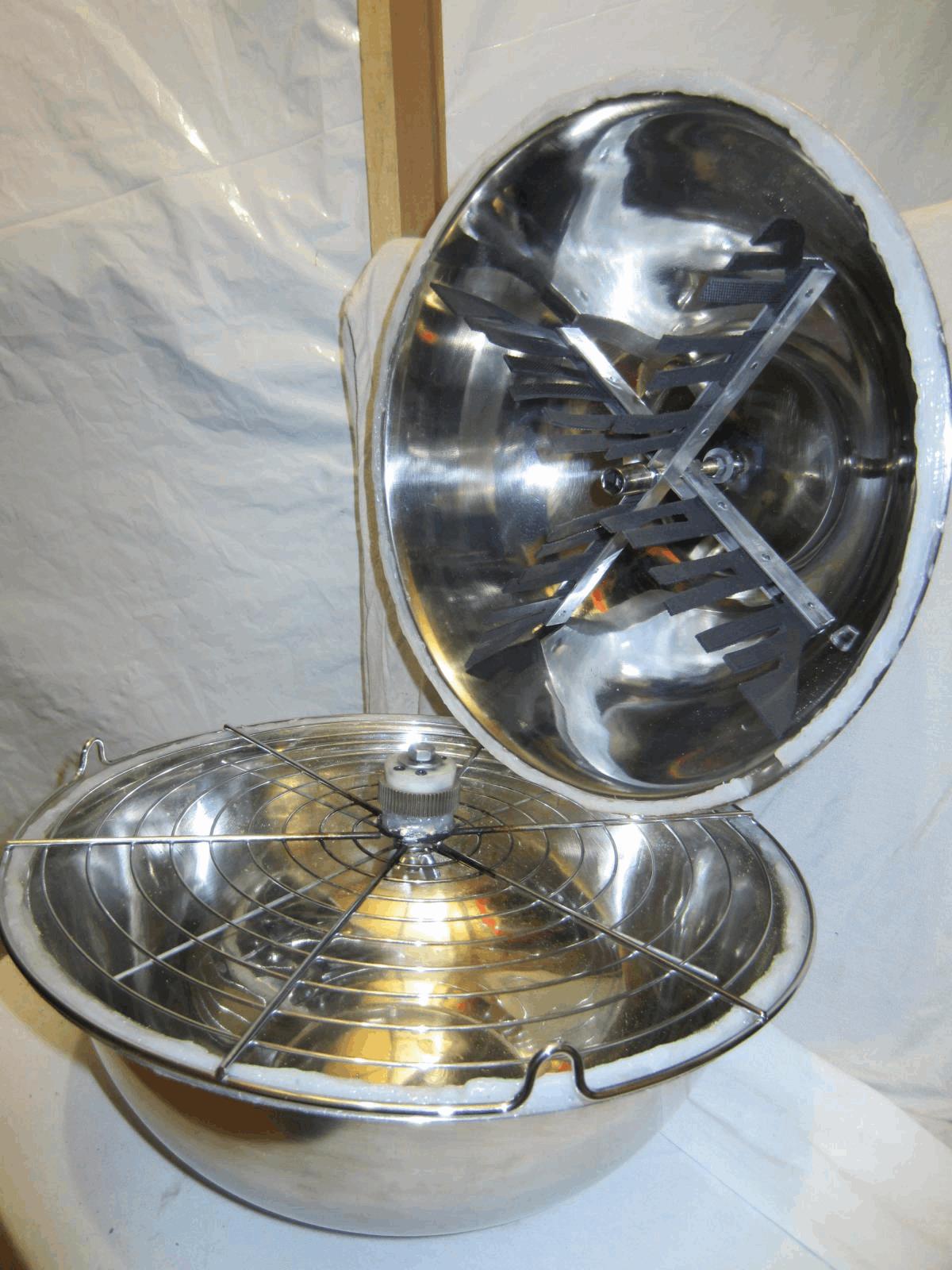

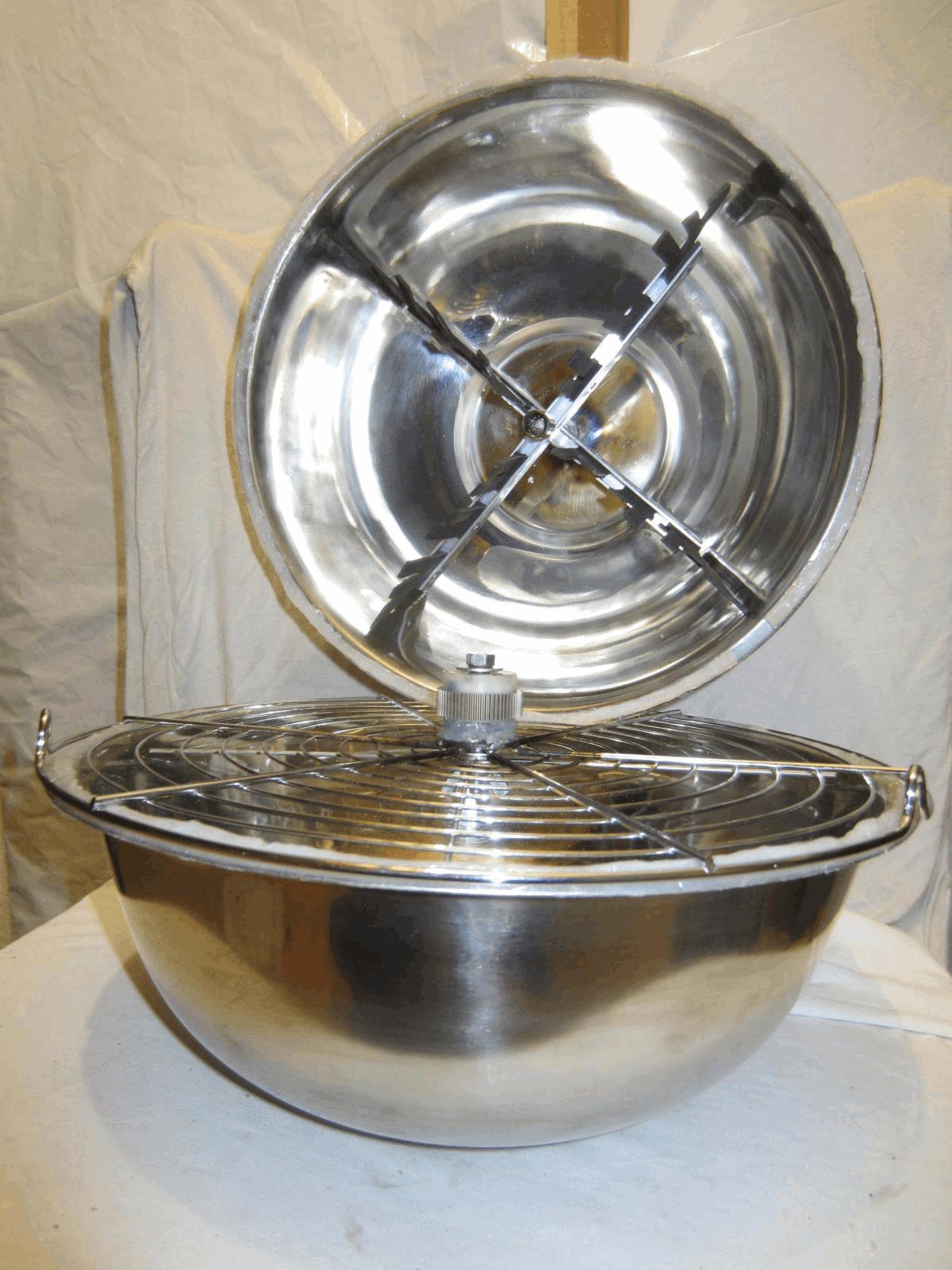

Voila la bêtes fini ..

:-P






Alors comment j ai procéder pour ce nouveau modèle V2 avec différentiel ?



Suivez moi on entre dans la bêtes ..

:lol:

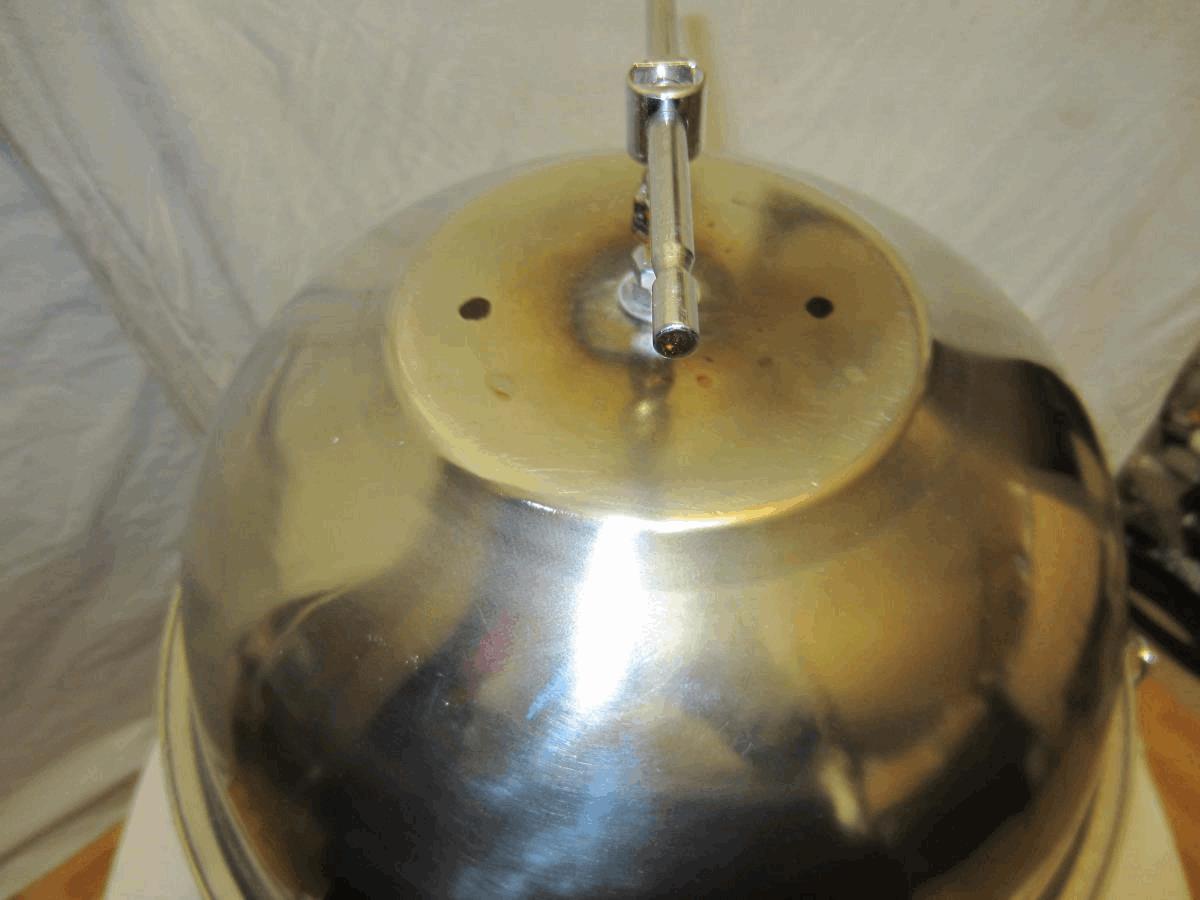

Voila tout et en vue sur ces quque tofs ..





Et je suis partie de cette objet de départ pour en arrivé a se que vous voyez au dessus ..





A l’intérieur de ce mini boitier c et magique ..

:shock: suivez moi on y jette un œil ..

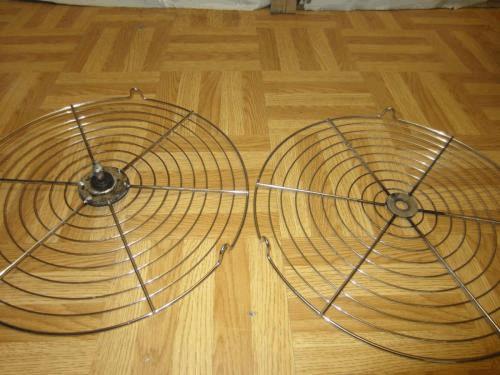

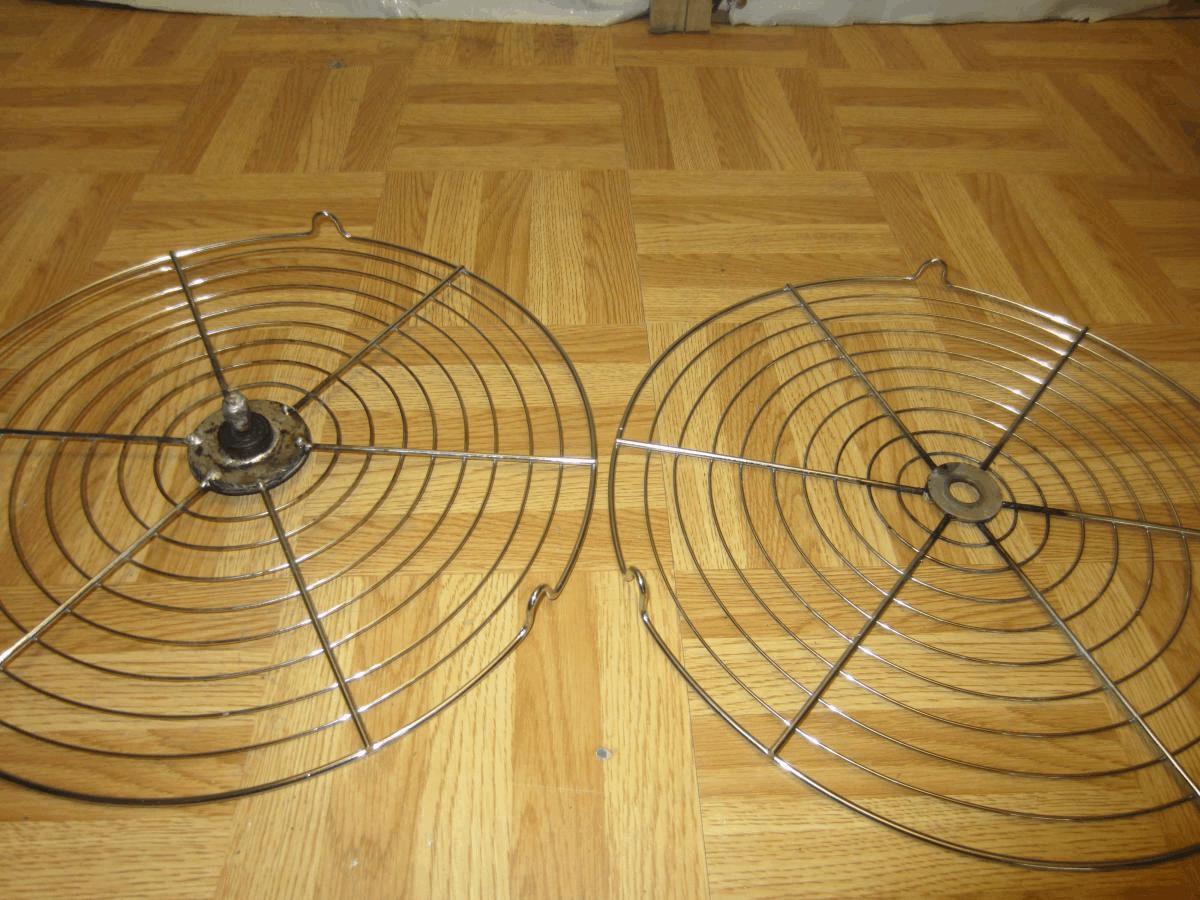

Et voici les deux grille mis cote a cote pour que vous voyez le peux de différence ..

Juste une rondelle plus petite du diam du différentiel soudé a plat au centre ..






Vous voyez peux de différence ..

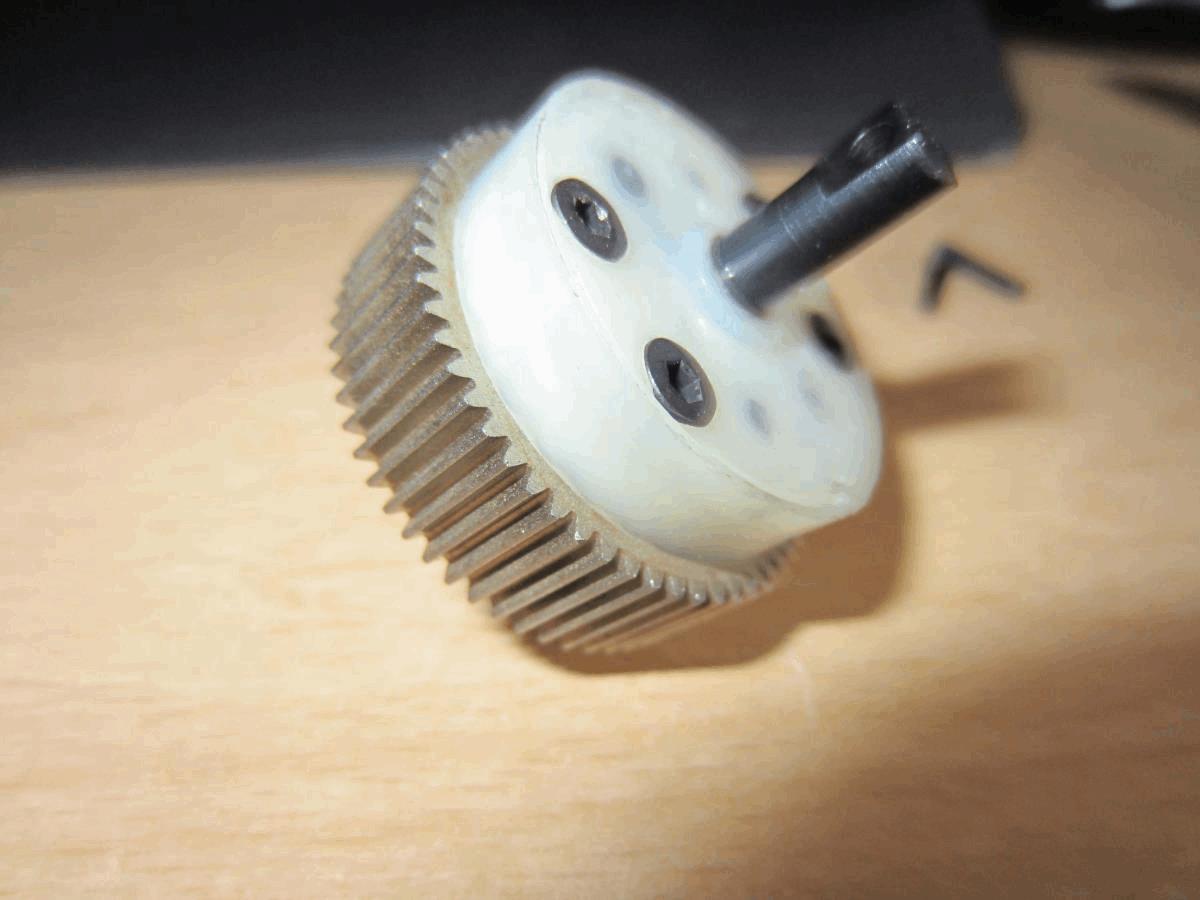

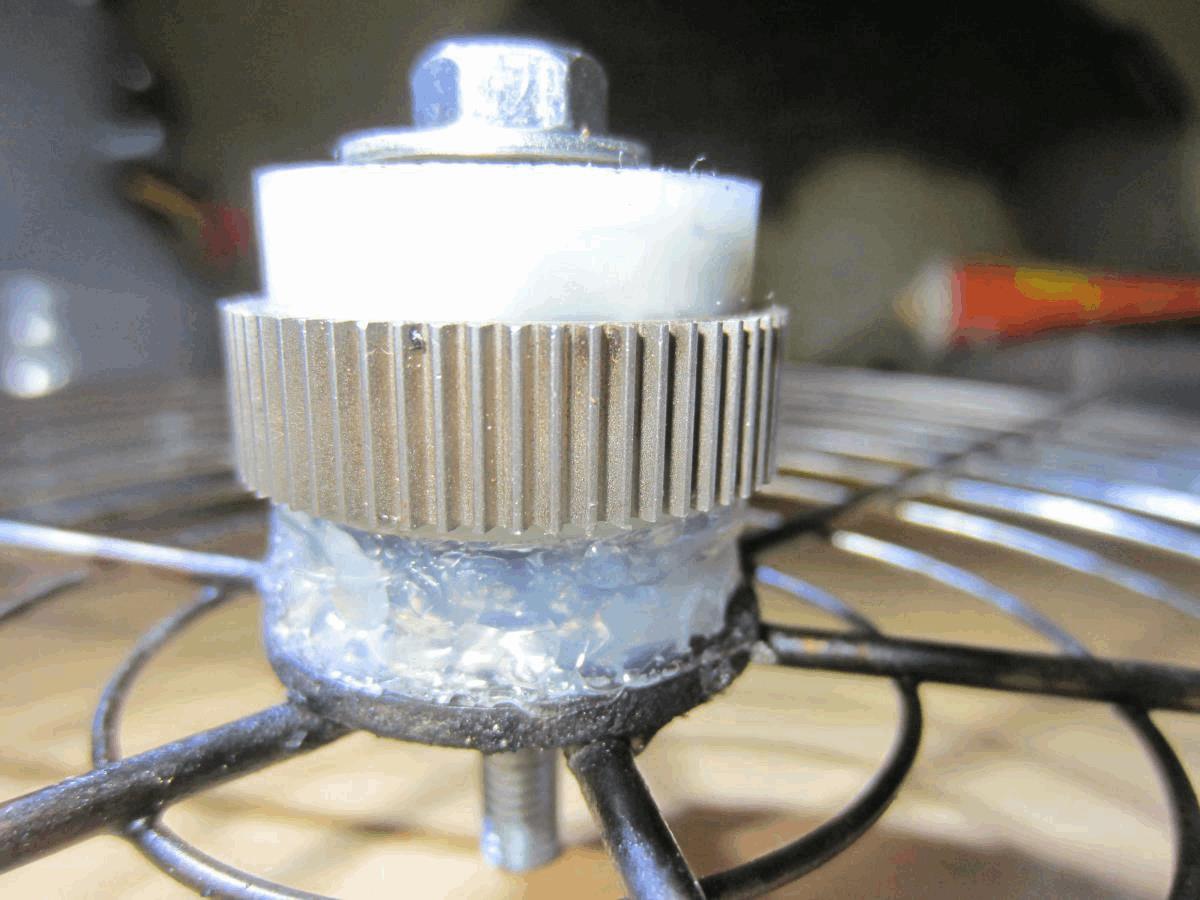

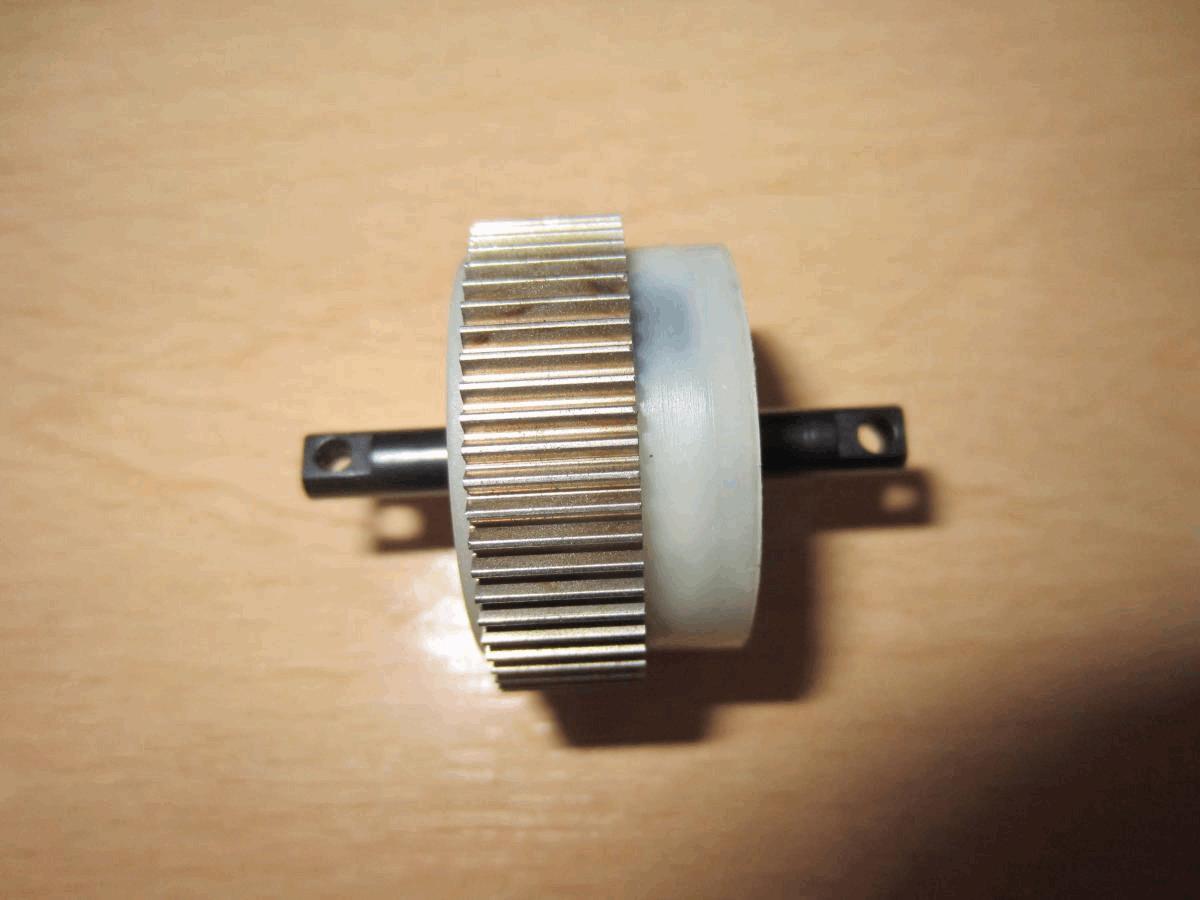

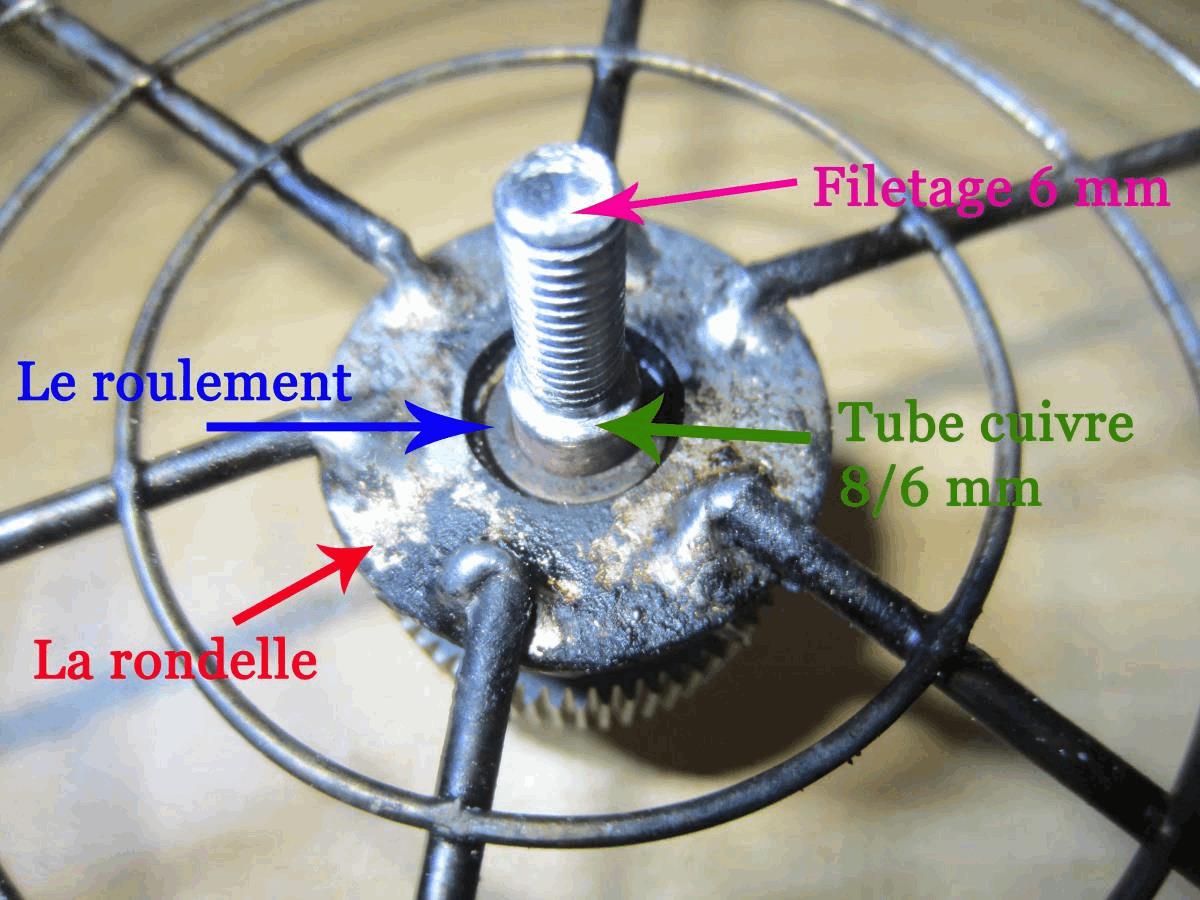

L’étape suivante y apposer le différentiel .. :chim:






Quque chose comme ca ..

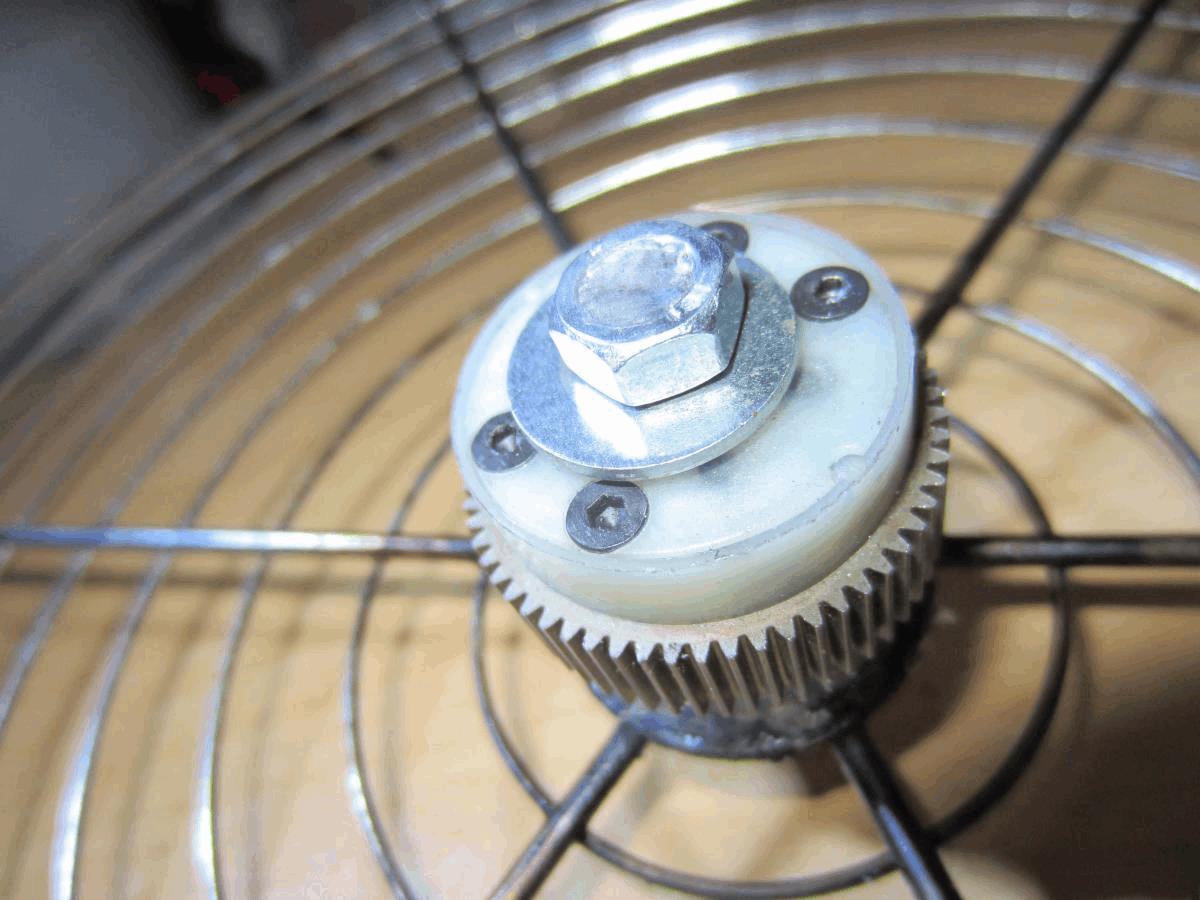

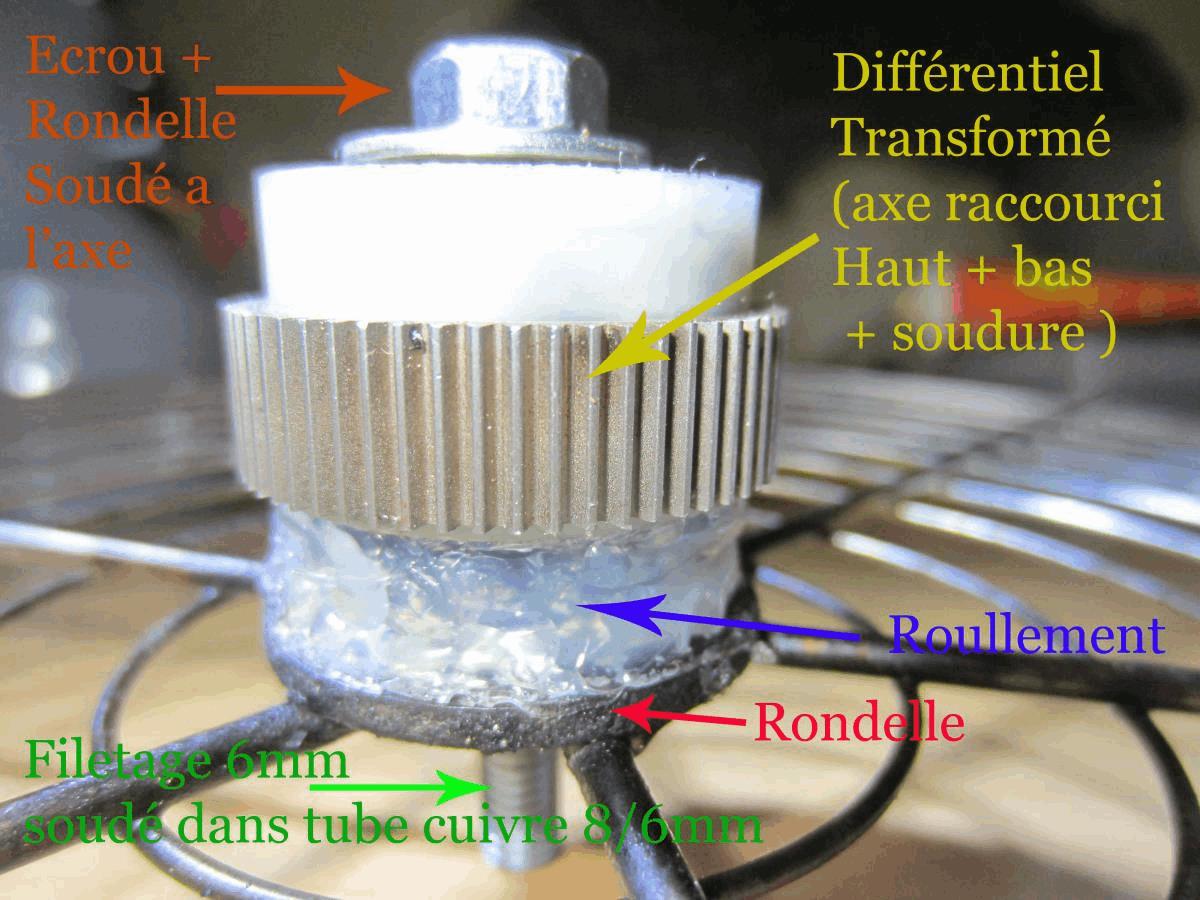

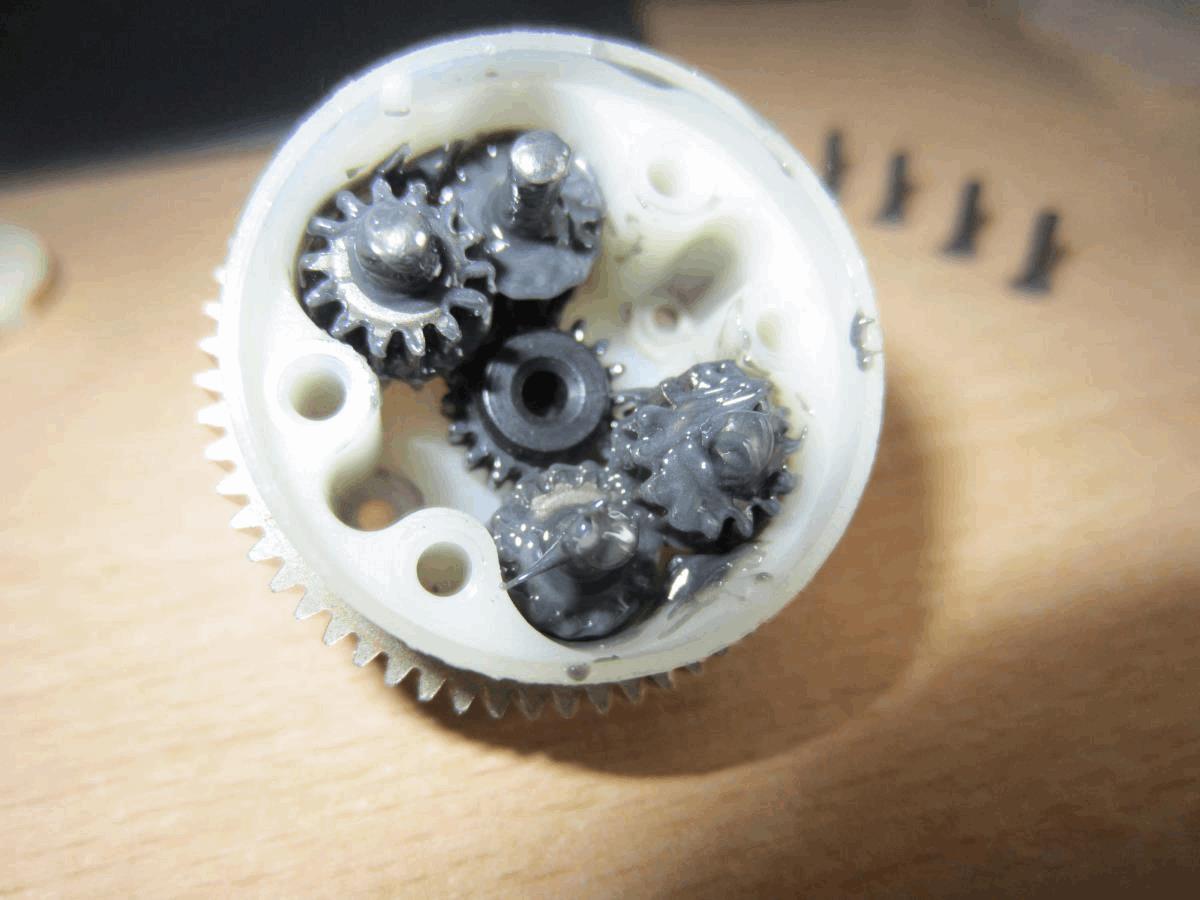

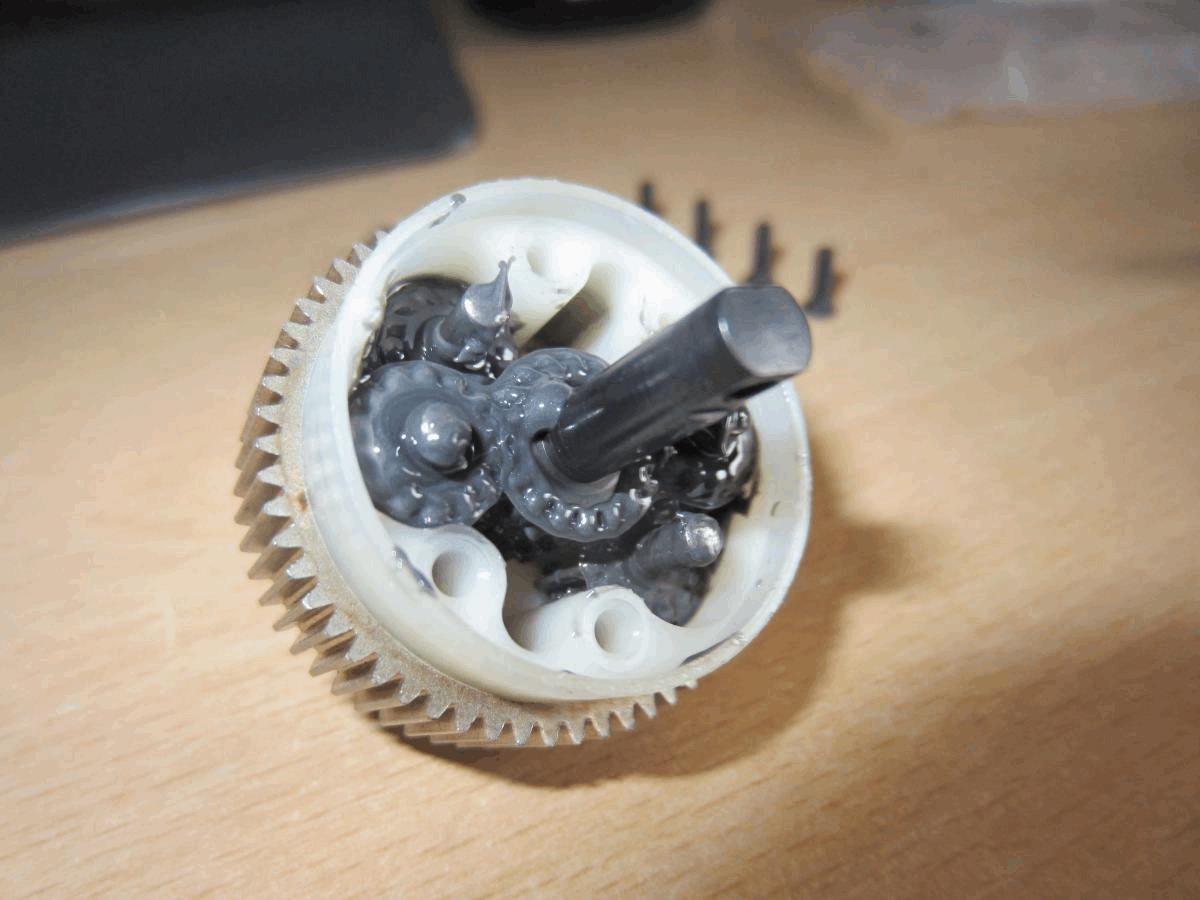

En détail sur une pics du condensé .. :blink:








On continue ?





Sa va ? vous suivez avec moi ?

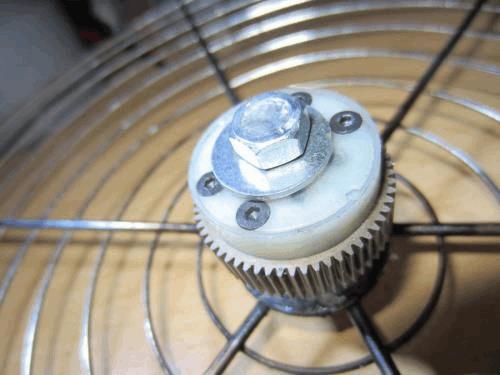

Voila l’étamage que j ai fait sur l écrou ..axe .. on croirais a une tête de vis .. sans rien ébavurer .. on s améliore a force de pratiqué .. :ptdr:





:siff:post-777521-0-77444700-1362839578_thumb.jpg :siff:

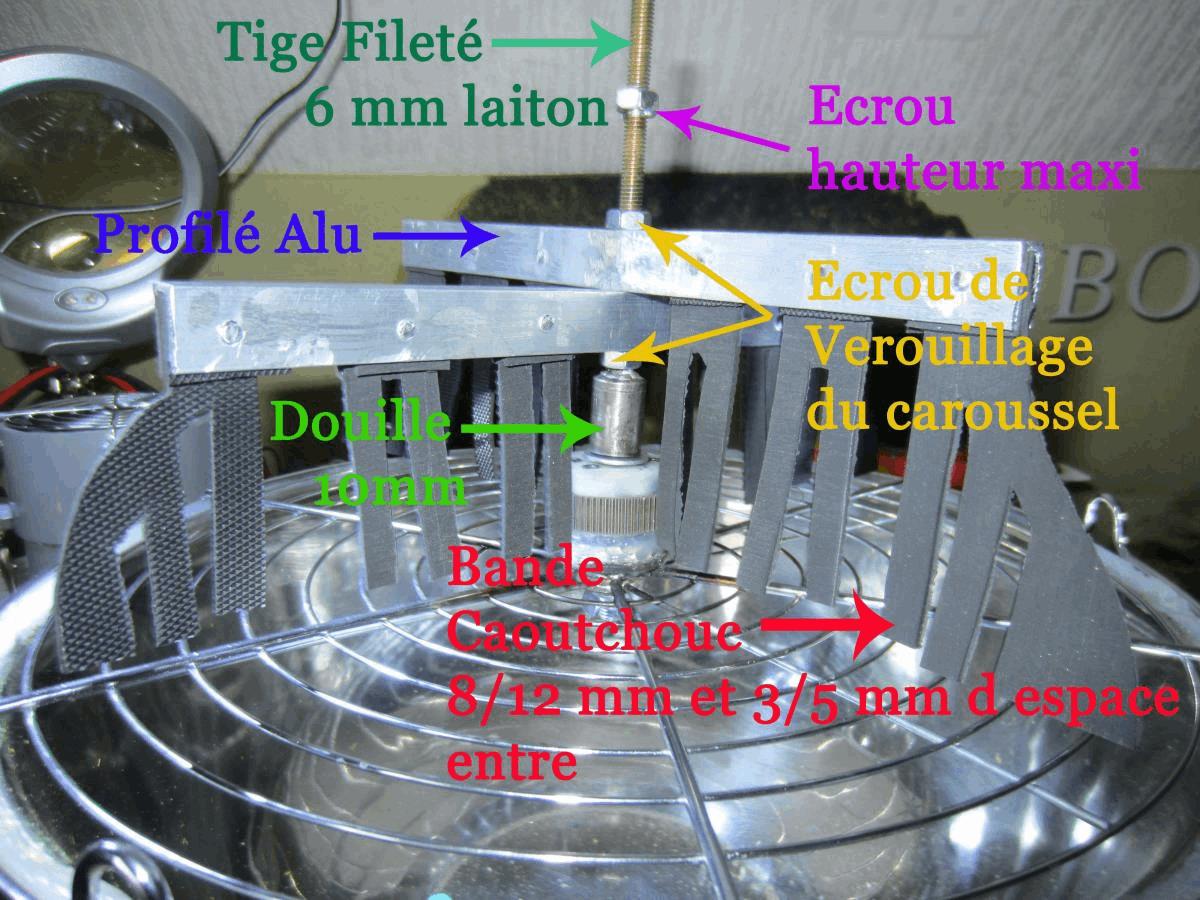

Alors ensuite en résumé sur une tof les éléments supérieur qui font le carrousel ..

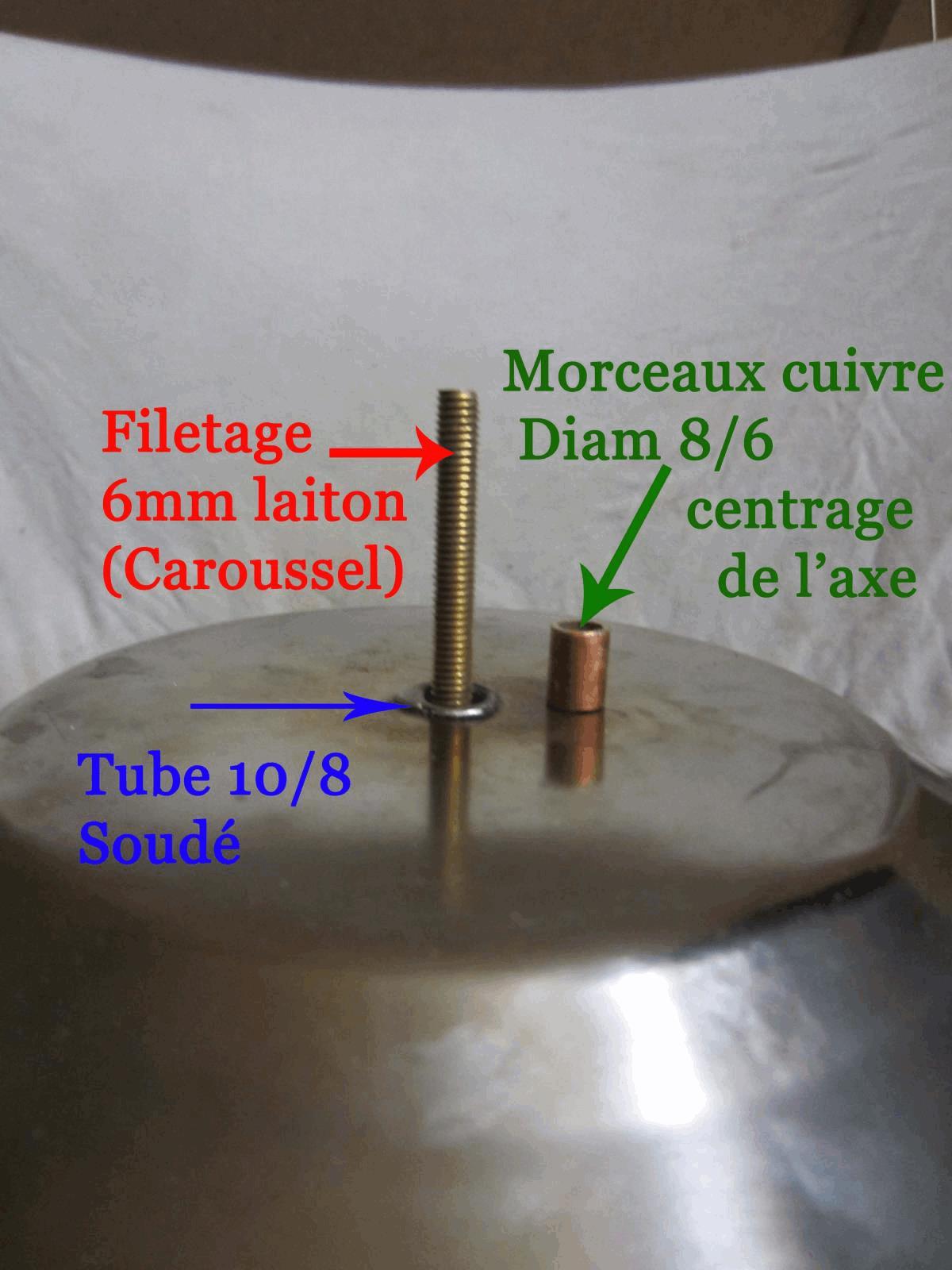

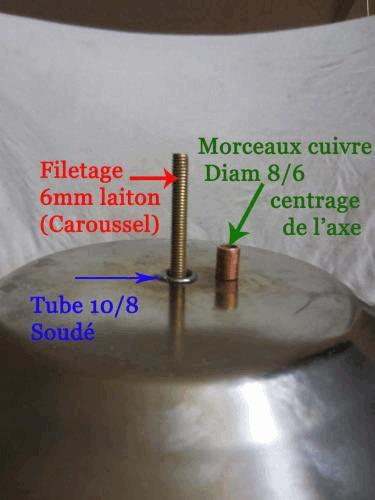

Pour le bol supérieur ..

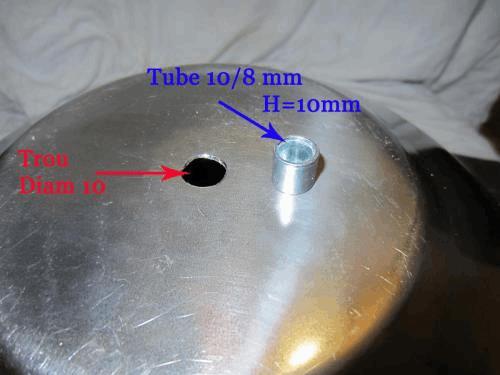

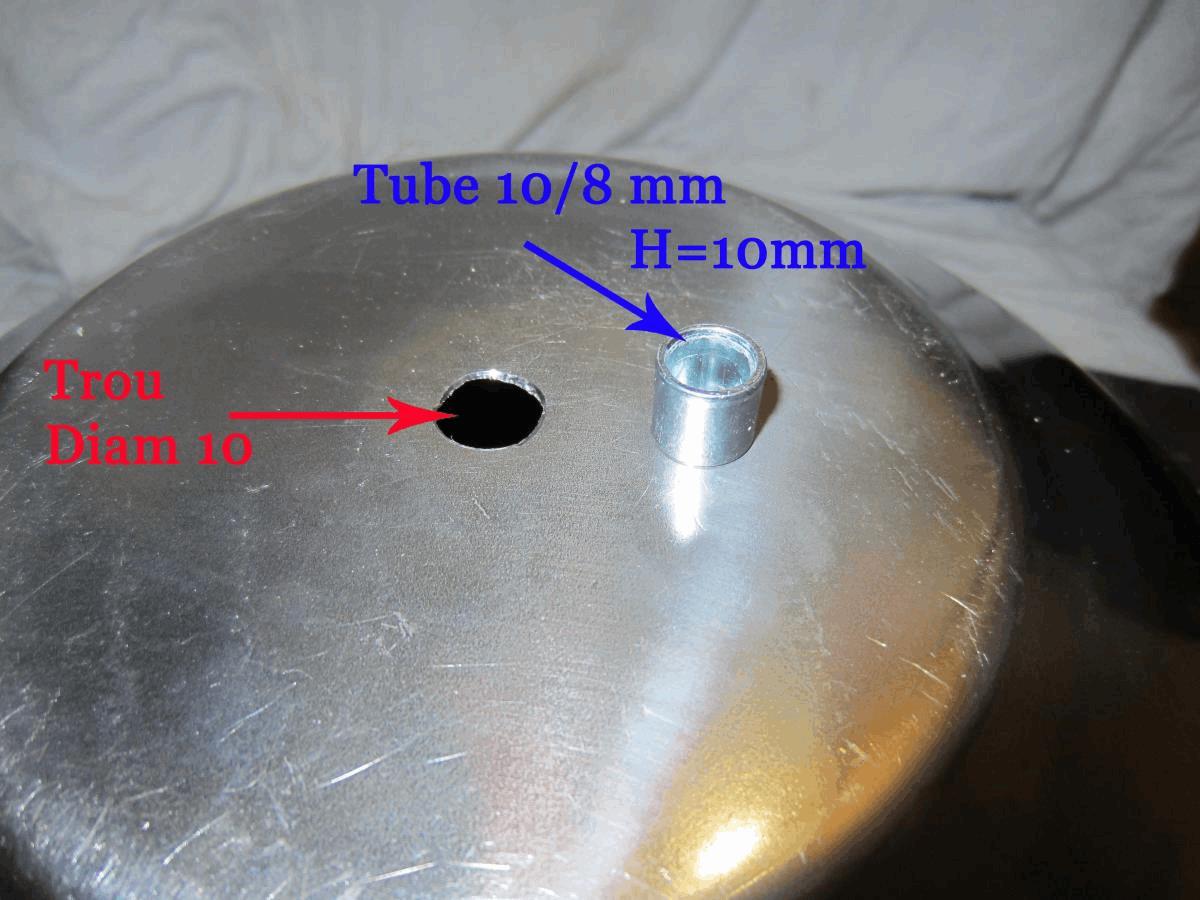

Et d au dessus du bol ..

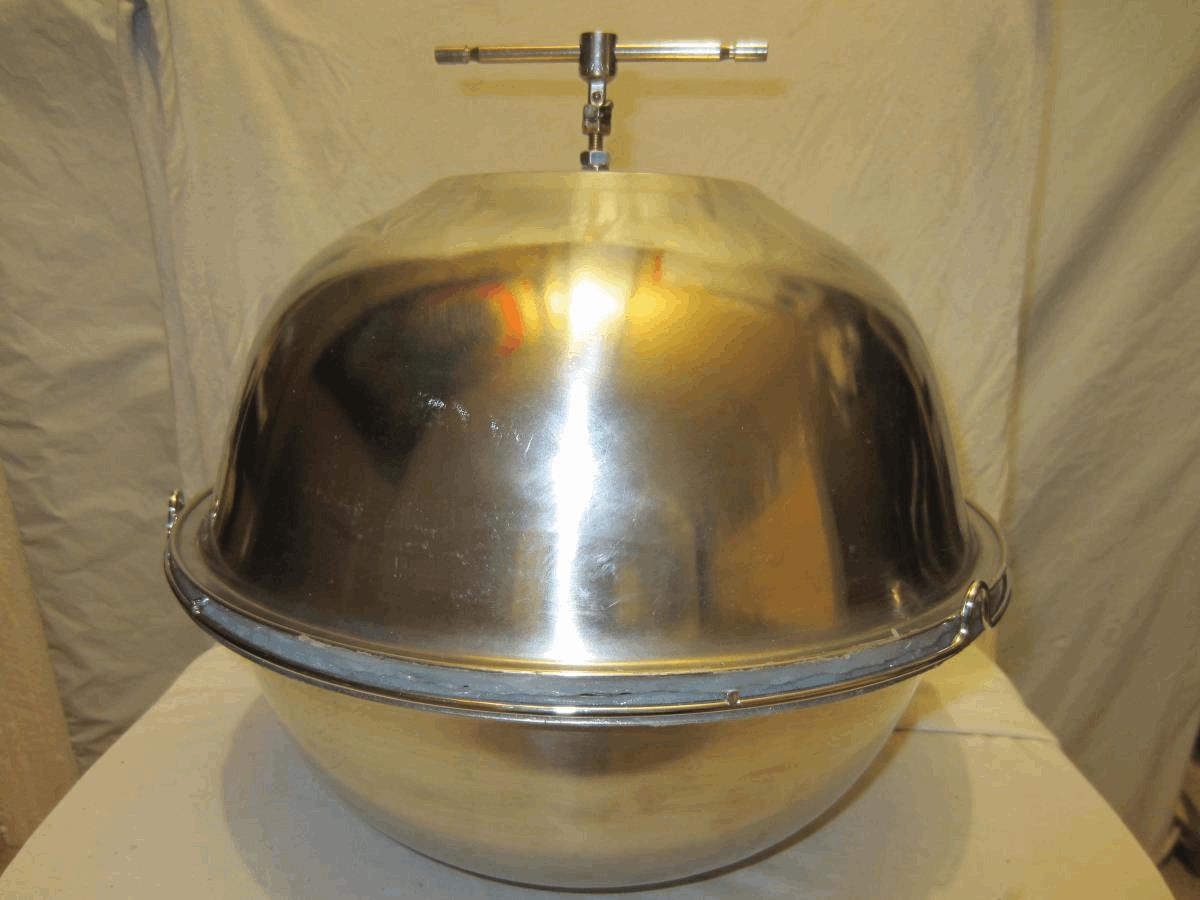

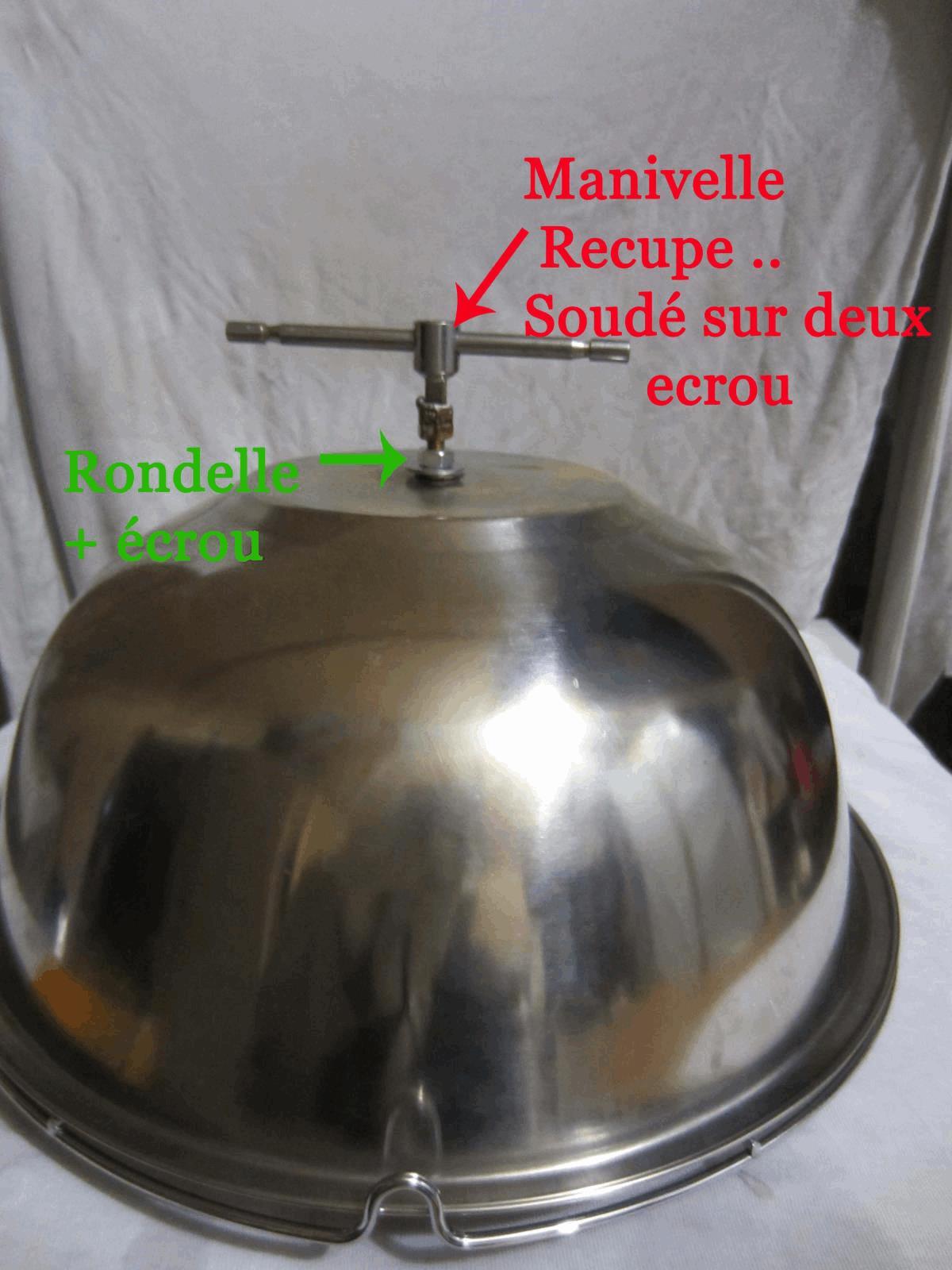

Puis la manivelle :






:excl:Stop pour le dessus .. On passe dessous maintenant .. :roll:

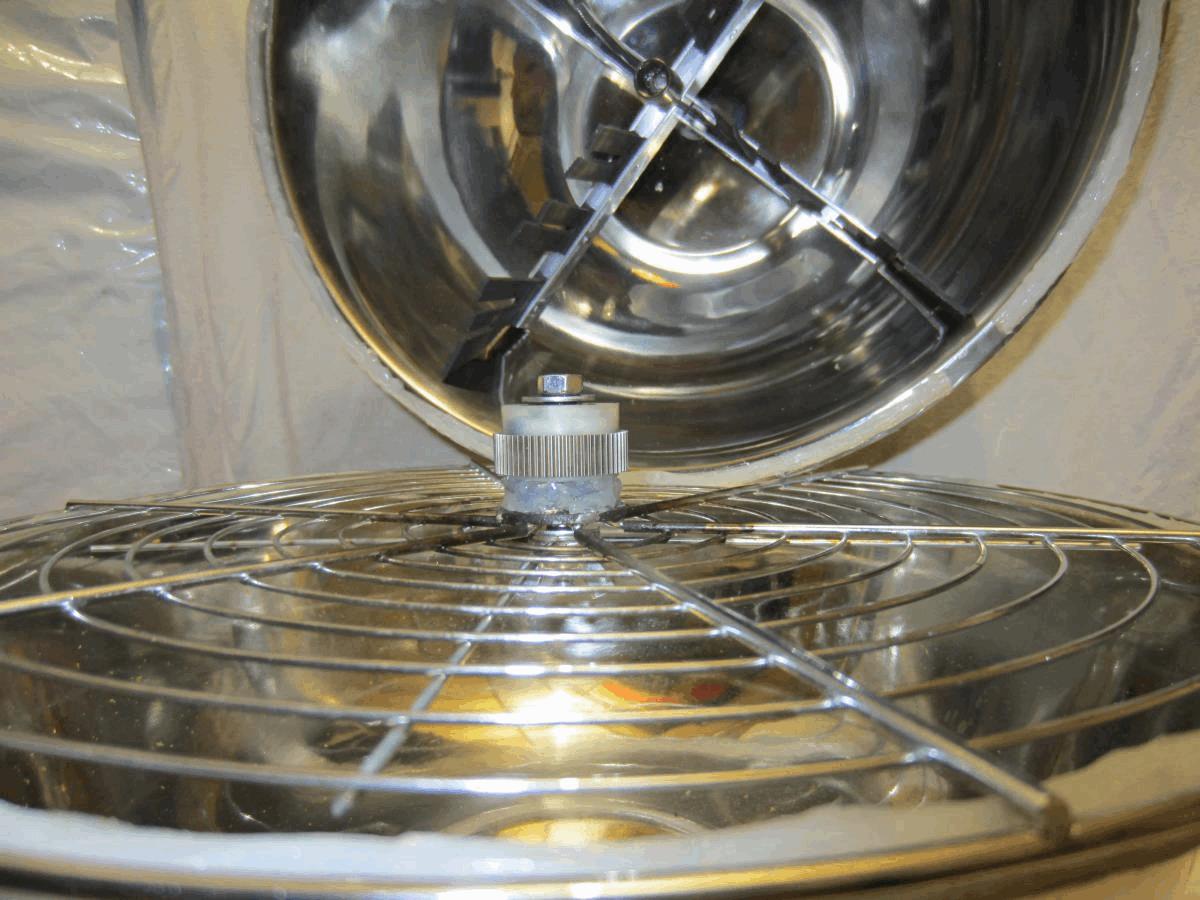

Et voici a l envers de la grille les éléments ..

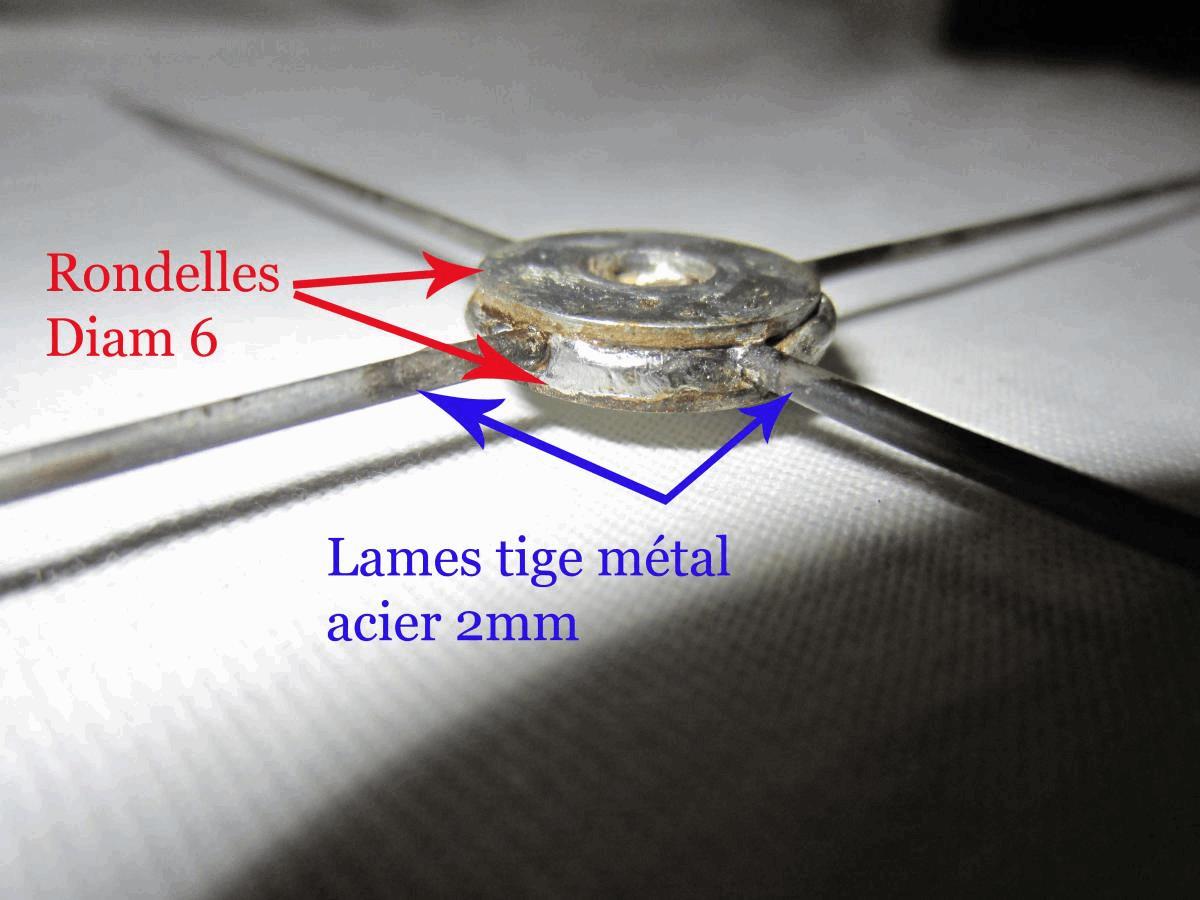

Pour les lames je me suis fait un second jeu de lame identiques au première .. parce que j ai confiance en mon montage ..

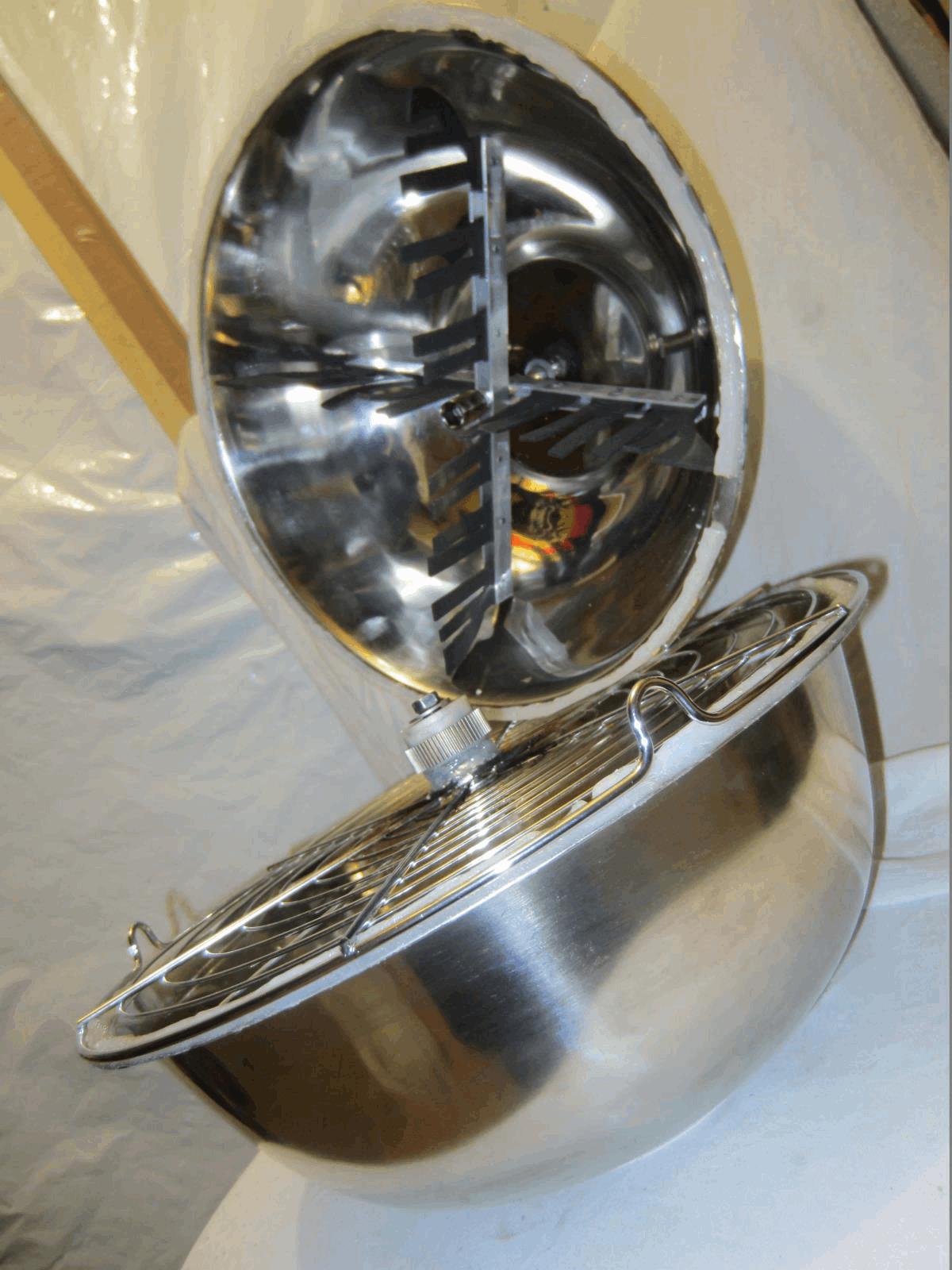

Voila le résultat ..



On peut difficilement faire plus condensé de tout se tup'z ..



Et pour bouclé la boucle encore une fois voici en spoiler la liste des fournitures et matériels nécéssaire ..

Liste de fourniture et d'outillage nécessaire





Le matériel :



1 : deux saladier (10.50 approx les deux )Vimouz

2 : une grille a gâteaux ( 7 € /pcs)Youchan

3 : une rondelle 50/12 (mm ext /int 0,80 € )Liroy

4 : un roulement diam 8 intérieur ( type roller de pref .. 1,50 € ) decatloche

5 : tige fileté diam 6 longueur 50cm (de pref en laiton se soude facile.. 2,25€ /m)Liroy

6 : tube cuivre diam 6/8 longueur 10cm ( 1,50/2 €)liroy

7 : Rondelles diam 6 boites de 10 (-1€)liroy

8 : Écrou diam 6 boite de 10 (-2€) liroy

9 : Un ptit cliquet pour la manivelle (sa doit être dans les 3/5 € pour le même genre que le mien)

10: 1 petit clous pour pointé ..

11: 1 profilé alu 1m/50cm suivant dispo .. (3€)liroy

12: 1 plaque caoutchouc 200x300 2/3/5mm au choix (moi 2 mm a 6,50€)liroy



Ajout du différentiel :

13: 1 différentiel modélisme ( 20 €) Bay





Les outils :



1 : Un ptit espace de travail 80x80 a plat et qui résiste a la flamme d un chalumeau ..

2: Un des bol remplie d eau pour pouvoir refroidir les pièces avec un verre d eau ..

3: Un chalumeau de poche ou de sanitaire ou le bon vieux faire a soudé de main( 6-8 € de poche 14,90€ sanitaire 8€ fer a souder )

4: Du fils d'étain au rouleau de pref .. (bloc de 250grs a 3,50€)

5: Du décapent étain (5€)

6: Une scie métal

7: Une ptite brosse métal si vous avez sinon pas grave ..

8: Une lime plate

9: Du papier a poncer assez gros grain

10: Deux clés plate de 10 ou pince pour serrer le tout ..

11: Et si vous avez un ptit dremel ou du genre c et le top pour les ptit détails ..mais pas absolue

12: Foret pour perçage en 6 et 8 et 10 ...

13: Pistolet a colle et bâtonnet de colle









:yeah: Et les petites vidéos qui vont avec le modèle V2 :yeah:



La demo du différentiel : :wub:



Et la demo du Spin Pro V2 A vide tjr .. j attend d'la matières .. :wacko:





Voila .. en esperant que tout ceci vous aura plus .. et que vous serez nombreux a commenté liké si sa vous plait .. et venir discuté sur le sujet ;) ...



En bien ou en mal .. je prend toute les remarques ..

  • Suivra une étape crucial du spin pro .. -_-

La V3 sera motorisé sur la base de celui avec differentiel donc celui ci ..

Un ptit preview de la V3 qui sortira mais pas de suite .. je ne trouve pas le moteur tant chercher ..


A vous de devinez la suite .. vous le verrez le jour ou j ai finie ..









La version mini Trimmer et auto et egalement fini .. la V1 deja finie finie .. V2 en cours .. et publication dans peux ..



C et tout pour aujj"





:plus:



Good grow a tout le monde ! ! :roulage:

A ++
